СОФТ

Учитывая, что современные ПК собираются в большинстве своем без DVD приводов, а плата относится к дорогому сегменту, странно видеть в комплекте DVD диск с драйверами. Логичнее было бы вложить USB флеш-накопитель. Конечно, ПО можно загрузить и с сайта производителя, если только вы не собираете новый ПК, а при отсутствии другого компьютера рядом без установки драйвера сетевого адаптера это не сделать. На сайте ASUS группировка драйверов тоже не самая удобная, изобилуют варианты одних и тех же программ разных версий и поначалу становится непонятно, качать последний релиз или брать предыдущий, потому как он стабильнее. Копии комплектного DVD также нет, приходится загружать драйвер каждого устройства отдельно. В общем, производителю есть над чем поработать, чтобы улучшить удобство навигации по разделам загрузки файлов.

UEFI и программное обеспечение

Компоновка и оформление стартовой оболочки UEFI нам уже хорошо знакома по устройствам на базе новых чипсетов для LGA1150. При вызове системы базовых настроек нас встречает режим EZ Mode c возможностью изменить некоторые первичные опции системы. После перехода в Advanced Mode доступно все обилие настроек, предусмотренное производителем. И нужно сказать, что количество опций не разочарует.

Предельное значение напряжения питания вычислительных ядер процессора Vcore – 1,92 В. Напряжение на модулях памяти можно повысить до 1,9 В. Здесь уместно напомнить, что для DDR4 штатным является 1,2 В, а не 1,5/1,65 В как в случае с DDR3, потому доступное значение более чем достаточно для серьезного разгона ОЗУ.

Программное управление платформой традиционно для плат ASUS выполняется с помощью пакета AI Suite. Здесь доступны различные настройки для разгона системы, оптимизации энергопотребления и режима работы силовой подсистемы. Fan Xpert 3 позволяет подкорректировать алгоритм работы вентиляторов, включая модели, подсоединенные через дополнительный модуль Fan Extension Hub. Сравнительно новая опция – TurboApp.

Данная технология позволяет задать параметры системы при запуске конкретного приложения. При этом можно не только отрегулировать тактовую частоту процессора, но также выбрать звуковой профиль, настройки системы охлаждения и приоритет сетевого траффика. И все это можно задать для любой программы индивидуально. Просто праздник какой-то для ценителей полного контроля над работой системы. Полагаясь на работу системы автоматической настройки, можно опробовать в деле систему 5-Way Optimization, которая пытается подобрать оптимальные параметры в каждом конкретном случае.

Тестирование

Тестовый стенд:
— Процессор Intel Core i9-7900X
— СО: Corsair H110i GTX
— Оперативная память KFA2 Hall Of Fame DDR4-3600 4 x 4 GB
— Блок питания Corsair AX1200i
— Видеокарта Radeon R9 280X.
Тестирование проводилось в два этапа: вначале тестовые приложения проходились на номинальных частотах, а затем те же приложения проходились на повышенных частотах в режиме разгона.

Номинальные настройки системы.

Настройки в режиме разгона.

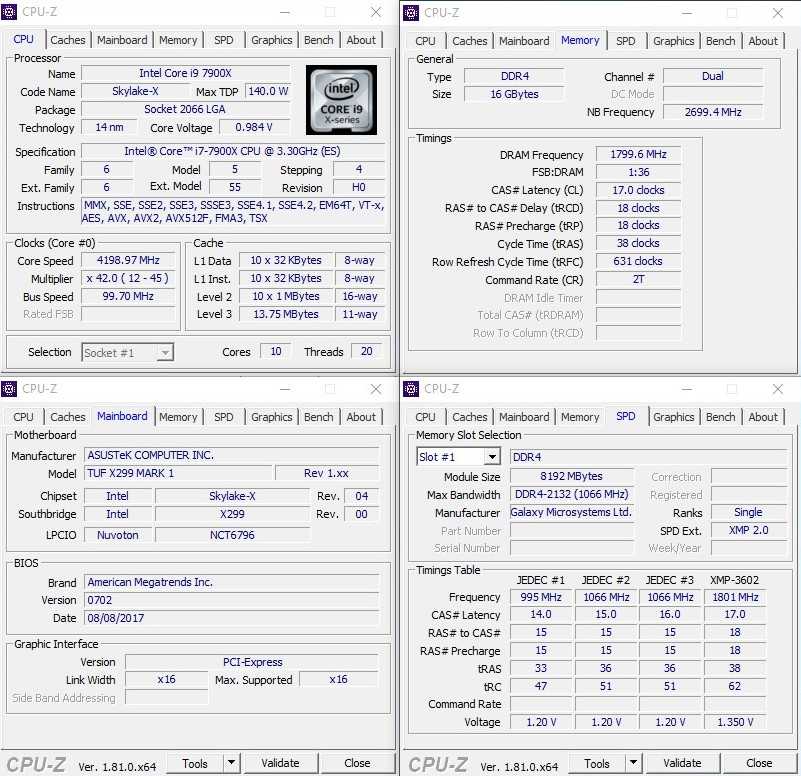

На материнской плате ASUS TUF X299 MARK 1 нам удалось разогнать процессор до частоты 4200 МГц, при этом он сохранял полную стабильность во всех бенчмарках. Для этого нам пришлось повысить напряжение на ядре до 0,98 В.
Для удобства восприятия все результаты тестов в бенчмарках приведены в качестве графиков.

Меньше — Лучше

Больше — Лучше

Порты

1.Порты USB 3.2 Gen 2 (USB-A)

Неизвестно. Помогите нам, предложите стоимость. (Asus Prime X299-Deluxe)

USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют более старый разъем USB-A.

2.Порты USB 3.2 Gen 1 (USB-A)

USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют старый разъем USB-A.

3.Порты USB 3.2 Gen 2 (USB-C)

Неизвестно. Помогите нам, предложите стоимость. (Asus Prime X299-Deluxe)

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Z270 Mark 1)

USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют разъем USB-C.

4.Порты USB 3.2 Gen 1 (USB-C)

Неизвестно. Помогите нам, предложите стоимость. (Asus Prime X299-Deluxe)

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Z270 Mark 1)

USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют разъем USB-C.

5.порты USB 2.0

Чем больше портов USB 2.0, тем больше устройств, совместимых с USB 2.0, можно подключить к компьютеру.

6.Порты USB 3.2 Gen 2×2

Неизвестно. Помогите нам, предложите стоимость. (Asus Prime X299-Deluxe)

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Z270 Mark 1)

USB 3.2 Gen 2×2 был представлен в 2019 году. Он поддерживает скорость до 20 Гбит/с и использует разъем USB-C.

7.Порты USB 4 40Gbps

Неизвестно. Помогите нам, предложите стоимость. (Asus Prime X299-Deluxe)

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Z270 Mark 1)

Эта версия USB 4 поддерживает очень высокие скорости до 40 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.

8.Порты USB 4 20Gbps

Неизвестно. Помогите нам, предложите стоимость. (Asus Prime X299-Deluxe)

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Z270 Mark 1)

Эта версия USB 4 поддерживает скорость до 20 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.

9.Порты Thunderbolt 4

Неизвестно. Помогите нам, предложите стоимость. (Asus Prime X299-Deluxe)

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Z270 Mark 1)

Количество портов USB, совместимых с Thunderbolt 4. Эти порты поддерживают скорость до 40 Гбит/с, включая минимальную скорость PCIe 32 Гбит/с. Это гарантирует, что он может поддерживать два внешних экрана 4K (или один внешний экран 8K).

Комплектация

В комплекте с материнской платой ASUS Prime X299-Deluxe идет много аксессуаров и компонентов. В первую очередь, это, конечно же, руководство пользователя и диск с драйверами. ASUS также вложила купон на скидку 20% при покупках в магазине cablemod.com. Для поддержки аппаратного интерфейса Thunderbolt в комплекте идет отдельный PCI-E адаптер и ThunderboltEX 3 GPIO кабель.

Тем, кому не хватит интегрированных в материнскую плату средств мониторинга и портов подключения вентиляторов, пригодится комплектная плата расширения и три термодатчика. Не забыли вложить и мостки для 3-Way и 2-Way SLI подключений видеокарт, шесть SATA кабелей для носителей информации, DisplayPort-MINI DisplayPort кабель, переходник Q-Connector и кабель для подключения RGB-ленты.

Также в наличии: металлическая стойка для вертикальной установки M.2 накопителей, переходник, упрощающий подключение кабелей от индикаторов и кнопок лицевой панели корпусов, и две Wi-Fi антенны с подставками.

Learn more about the ASUS X299 Mark 2

Model
Brand	ASUS
Series	TUF
Model	X299 Mark 2

Supported CPU
CPU Socket Type	LGA 2066
CPU Type	Core X series (LGA2066)
Supported CPU Technologies	The Intel Turbo Boost Max Technology 3.0 support depends on the CPU types

Chipsets
Chipset	Intel X299

Onboard Video
Onboard Video Chipset	Supported only by CPU with integrated graphic

Memory
Number of Memory Slots	Core X-series Processors (6-core above): 8 x 288pinCore X-series Processors (4-core): 4 x 288pin
Memory Standard	DDR4 4000(O.C.)/ 3600(O.C.)/ 2666/ 2400/ 2133* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
Maximum Memory Supported	Core X-series Processors (6-core above): 128GBCore X-series Processors (4-core): 64GB

Expansion Slots
PCI Express 3.0 x16	44-Lane CPU-3 x PCIe 3.0/2.0 x16 (x16, x16/x16, x16/x16/x8)28-Lane CPU-3 x PCIe 3.0/2.0 x16 ( x16, x16/x8, x16/x8/x4)16-Lane CPU-3 x PCIe 3.0/2.0 x16 (x16, x8/x8, x8/x8/x1)
PCI Express x4	2 x PCIe 3.0 x4 (max at x4 mode) 11. PCIEX4_1 max. at x1 mode, PCIEX4_2 max. at x4 mode

Storage Devices
SATA 6Gb/s	6 x SATA 6Gb/s
M.2	1 x M.2 x4 Socket 3, with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)1 x M.2 x4 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)
Intel Optane Ready	Yes
SATA RAID	0/1/5/10

Onboard Audio
Audio Chipset	Realtek ALC S1220A
Audio Channels	8 Channels

Onboard LAN
LAN Chipset	Intel I219-V
Max LAN Speed	10/100/1000Mbps

Rear Panel Ports
RJ45	1 x RJ45
USB 3.1	2 x USB 3.1 Gen 2 Type-A4 x USB 3.1 Gen 1
USB 1.1/2.0	4 x USB 2.0 (one port can be switched to USB BIOS Flashback)
S/PDIF Out	1 x Optical
Audio Ports	5 Ports

Internal I/O Connectors
Onboard USB	2 x USB 3.1 Gen 1 connector(s) support(s) additional 4 USB 3.1 Gen 1 port(s)1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s)
Other Connectors	1 x AAFP connector1 x COM port(s) connector(s)1 x M.2_FAN connector ()1 x CPU Fan connector(s)1 x CPU OPT Fan connector(s)2 x Chassis Fan connector(s)1 x AIO_PUMP connector1 x W_PUMP+ connector1 x Thunderbolt header(s)1 x System panel(s) (Q-Connector)1 x MemOK! button(s)1 x Thermal sensor connector(s)1 x Clear CMOS jumper(s)1 x CPU_OV jumper

Physical Spec
Form Factor	ATX
Dimensions (W x L)	12.0″ x 9.6″
Power Pin	1 x 24-pin EATX Power connector(s)1 x 8-pin ATX 12V Power connector(s)1 x 4-pin ATX 12V Power connector(s)

Features
Features	Multi-GPU Support:Supports NVIDIA Quad-GPU SLI TechnologySupports NVIDIA 3-Way SLI TechnologySupports NVIDIA 2-Way SLI TechnologySupports AMD Quad-GPU CrossFireX TechnologySupports AMD 3-Way CrossFireX TechnologySpecial Features:OC Design — ASUS PRO Clock TechnologyTUF Features:TUF ENGINE! Power Design:- 7 +1 Digital Phase Power Design- TUF Components (Choke, Cap. & MOSFET; certified by military-standard)Ultimate COOL! Thermal Solution:- TUF Thermal ArmorThermal Radar 3Safe & Stable! Guardian Angel:- TUF ESD Guards 2- TUF LANGuardAURA:- Aura Lighting Control- Aura Lighting Effects Synchronization with compatible ASUS ROG devicesASUS Exclusive Features:- MemOK!- AI Suite 3- Ai Charger- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface- Turbo LANASUS EZ DIY:- ASUS EZ Flash 3- ASUS UEFI BIOS EZ Mode- Multi-language BIOSASUS Q-Design:- ASUS Q-Shield- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED, HDD LED)- ASUS Q-Slot- ASUS Q-DIMM- ASUS Q-ConnectorM.2 Onboard (The latest transfer technologies with up to 32Gb/s data transfer speeds)BIOS:128MB Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS 3.0, ACPI 6.0, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Last Modified log, F12 PrintScreen and ASUS DRAM SPD (Serial Presence Detect) memory informationManageability:WfM 2.0, DMI 3.0, WOL by PME, PXESupport Disc:DriversASUS UtilitiesEZ UpdateAnti-virus software (OEM version)Operating System:Windows 10 64-bit

Packaging
Package Contents	Accessories:User’s manualASUS Q-Shield1 x Vertical M.2 bracket set4 x SATA 6Gb/s cable(s)1 x M.2 Screw Package1 x Supporting DVD1 x SLI HB BRIDGE(2-WAY-M)1 x Q-Connector1 x TUF Certification card(s)1 x TUF 5 Year Warranty manual(s) (by region)1 x TUF Inside sticker(s)(white)

Разъёмы

1.Порты USB 3.2 Gen 1 (через расширение)

Неизвестно. Помогите нам, предложите стоимость. (Asus Prime X299-Deluxe)

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Z270 Mark 1)

Количество портов USB 3.2 Gen 1, которые можно добавить с помощью разъемов USB на материнской плате.

2.Порты USB 3.2 Gen 2 (через расширение)

Неизвестно. Помогите нам, предложите стоимость. (Asus Prime X299-Deluxe)

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Z270 Mark 1)

Количество портов USB 3.2 Gen 2, которые можно добавить с помощью разъемов USB на материнской плате.

3.порты USB 2.0 (транзитные расширители)

На материнской плате есть контакты в виде штырьковых разъёмов, к которым можно подключить дополнительные USB-порты.

4.разъёмы SATA 3

SATA — это интерфейс, используемый для подключения устройств хранения информации, таких как жёсткие диски и диски Blu-ray. Родная скорость передачи данных у SATA 3 — 6 Гбит/с, что в два раза выше чем у SATA 2. Бывает полезно использовать SSD, т.к. это повышает скорость.

5.разъемы для вентиляторов

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Z270 Mark 1)

Это контактные поверхности на материнской плате, к которым можно подключать вентиляторы. Вентиляторы конечно можно подключать и напрямую к блоку питания, но, подключив их через материнскую плату, мы получаем возможность управления устройствами посредством ПО.

6.порты USB 3.0 (транзитные расширители)

7.M.2 разъемов

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Z270 Mark 1)

M.2 это интерфейс, используемый для подключения различных устройств, главным образом запоминающих устройств, таких как SSD формата M.2. Он является ревизией mSATA и поддерживает гораздо более высокие скорости обмена данными.

8.Есть разъём TPM
Asus Prime X299-Deluxe

Asus TUF Z270 Mark 1

Trusted Platform Module (TPM) — компонент, значительно повышающий безопасность. Например, он даёт возможность создания ключей RSA в безопасной среде, минимизируя риск хакерского вторжения.

9.разъемы U.2

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Z270 Mark 1)

U.2 это интерфейс, используемый для подключения устройств различных типов, главным образом запоминающих устройств. По производительности он равен M.2, но U.2 SSD диски изготавливаются в формате обычных 2.5″ SATA дисков, и из-за этого они поддерживают гораздо большие объемы, чем диски mSATA.

Геймерские инновации линейки ROG X299

Все три новые модели в линейке ROG наделены функциями, нацеленными на энтузиастов. Сюда входят получившие широкое признание разгонные возможности, а также поддержка не только воздушного, но и жидкостного охлаждения. На платах присутствуют специальные разъемы для подключения водяной помпы, а интеллектуальная система управления вентиляторами позволит найти идеальный баланс между уровнем шума и эффективностью. При регулировке скорости вентиляторов отслеживается температура множества компонентов, в том числе и определенных моделей видеокарт.

Настройка параметров компьютера, в том числе для его разгона, может осуществляться вручную или автоматически с помощью функции пятисторонней оптимизации. О том, что новые материнские платы прекрасно подходят для оверклокеров свидетельствует тот факт, что с помощью модели Rampage VI Apex уже поставили 8 мировых и 20 глобальных рекордов, при этом процессор Core X сумел заработать на частоте 7,560 ГГц.

Игровые компьютеры зачастую являются выражением характера своего владельца, и это легко подчеркнуть с помощью индивидуализированной подсветки. Помимо встроенных цветных светодиодов, новые материнские платы обладают разъемами для подключения светодиодных лент, что позволяет осветить весь компьютерный корпус. При этом работу системы подсветки Aura Sync можно синхронизировать с аналогичной подсветкой других устройств, среди которых можно найти видеокарты, мониторы и прочие продукты не только от компании ASUS, но и от ее партнеров.

Встроенная аудиосистема новых моделей серии ROG включает в себя кодек SupremeFX и отличается повышенным качеством звукозаписи, что придется по вкусу всем, кто занимается стримингом в Интернете. Графические слоты используют технологию SafeSlot, предотвращающую их повреждение при установке массивных видеокарт.

Технология VROC, поддерживаемая новой платформой Intel, позволяет создавать высокоскоростные RAID-массивы на базе твердотельных накопителей с прямым подключением к процессору. Для ее использования предлагается опциональная плата ASUS, на которую можно установить несколько накопителей с интерфейсом M.2. Также поддерживается память нового типа Intel Optane. Среди интерфейсов следует отметить встроенный модуль Wi-Fi, сетевой контроллер Gigabit Ethernet от Intel и USB 3.1 Gen2 (в виде портов Type-C и внутренних колодок с пропускной способностью до 10 Гбит/с).

ASUS AURA

Для управления подсветкой AURA на материнской плате используется одноименная программа. Кроме двух цветных линеек на декоративных кожухах Prime X299-DELUXE в ASUS AURA можно управлять и другими RGB-лентами (strip), до 60 светодиодов, подключенными через специальные разъемы (header).

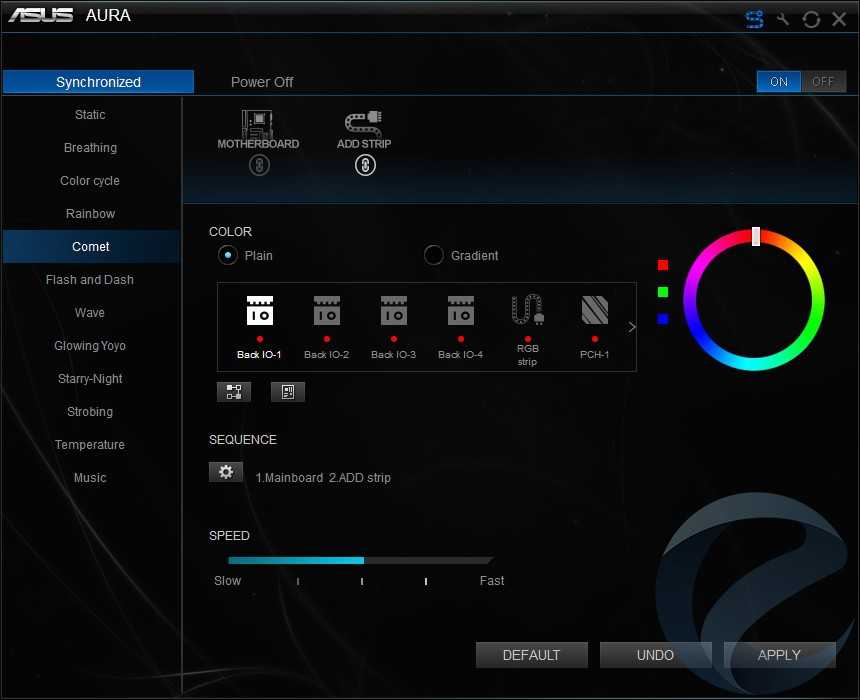

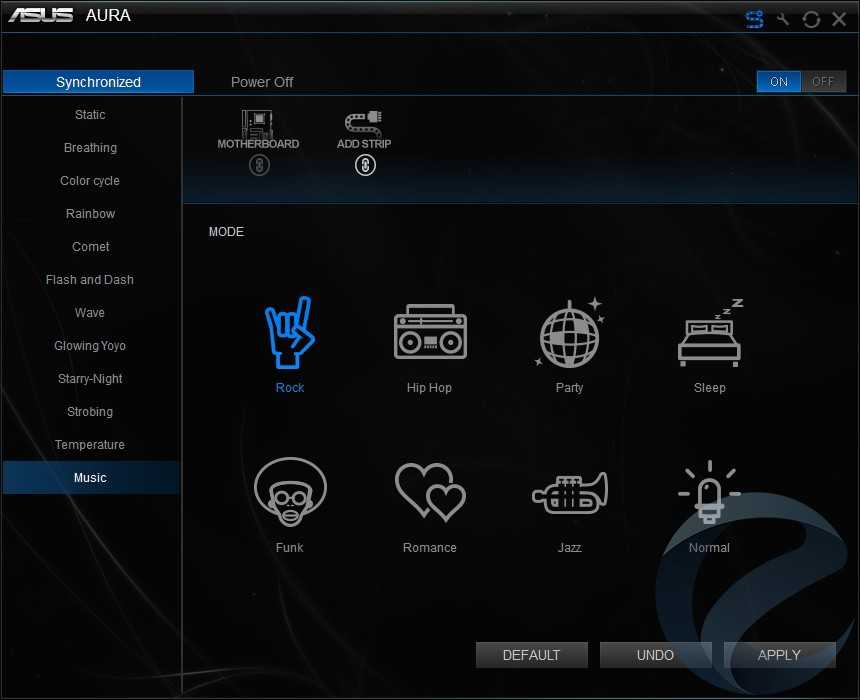

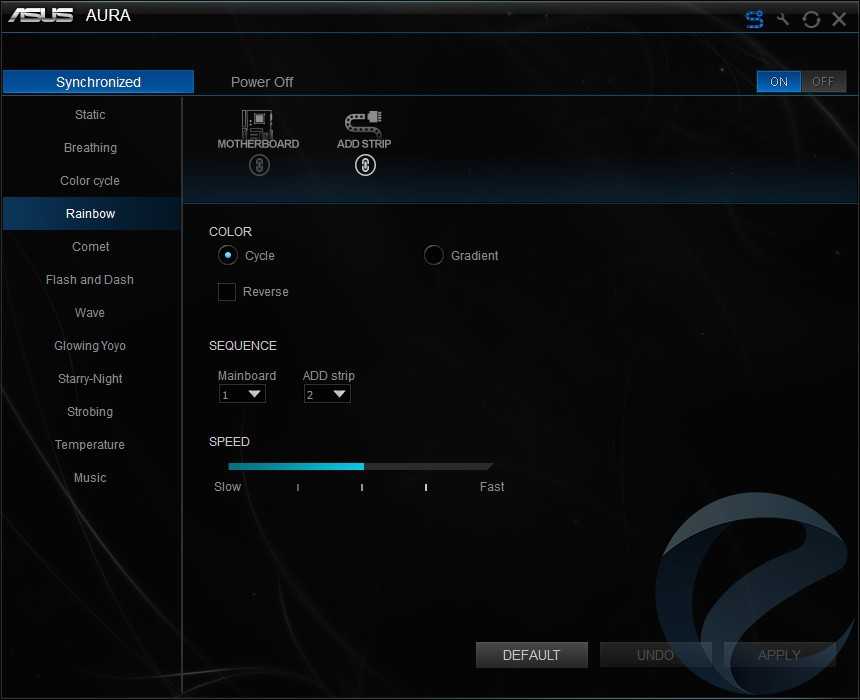

Всего заложено 12 разных эффектов: постоянный цвет (static), дыхание (breathing), цикличная смена цвета (color cycle), радуга (rainbow), комета (comet), пульсация (flash and dash), волна (wave), светящийся йо-йо (glowing yoyo), звездная ночь (starry-night), стробоскоп (strobing), индикатор температуры (temperature), музыка (music). Для них детально настраивается последовательность включения отдельных зон подсветки (sequence), цвет (color) и скорость затухания (speed).

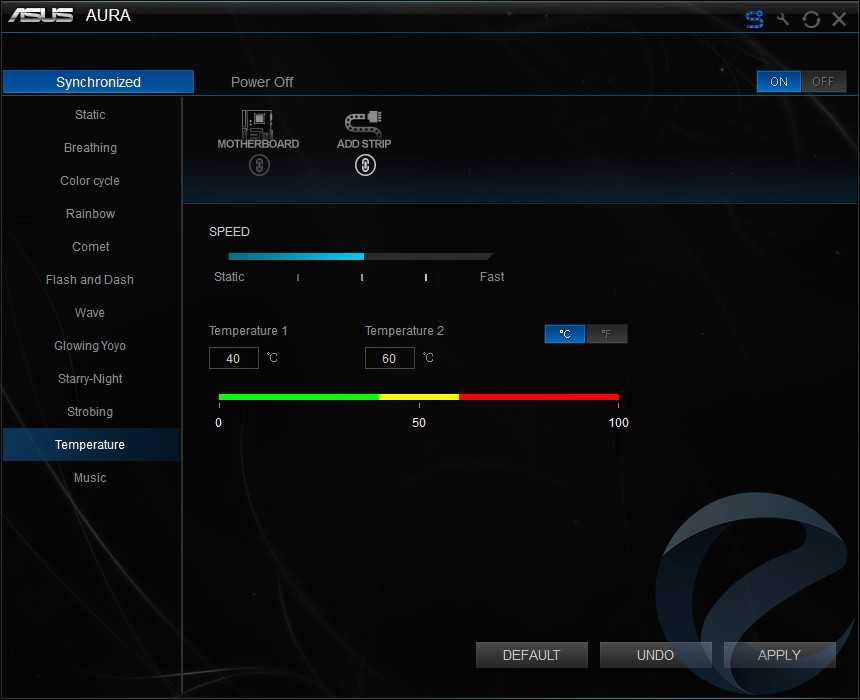

Подсветка может выполнять как информативную функцию, например, меняя цвет в зависимости от температуры процессора, так и развлекательную, например, подмигивая светодиодами в темпе воспроизводимой на ПК музыки.

Типовые заготовки спецэффектов достаточно интересные. Для любителей светового моддинга и больших смотровых окон в системных блоках есть, с чем «поиграться».

ASUS X299 TUF Mark 1

Выглядит ASUS X299 TUF Mark 1 брутально. Такой внешний вид ей придаёт пластиковый кожух, большой радиатор фаз питания и вентилятор, который находится в районе южного моста. Времена, когда чипсет приходилось дополнительно охлаждать, остались далеко в прошлом, теперь им хватает одного (да ещё и небольшого) радиатора. Однако, ASUS X299 TUF Mark 1 заточена под круглосуточную работу, да и гарантия её составляет 5 лет. Поэтому дополнительное охлаждение совершенно не будет лишним.

На обратной стороне платы есть металлическая пластина TUF Fortifier, которая предохранит ASUS X299 TUF Mark 1 от деформации на изгиб, а также от других повреждений, связанных с деформацией платы. Также металлическая пластина помогла снизить температуру платы на 5 градусов.

Для питания процессора доступно 8 фаз, которые закрыты широким радиатором. Для питания CPU также доступно чуть больше разъёмов, чем обычно. А именно, комбинация 6-pin + 4-pin. Второй разъём – дополнительный, и воспользоваться им можно, например, для получения более стабильного разгона. Хотя и во время длительных, максимальных нагрузок, он лишним не станет.

В верхнем правом углу у ASUS X299 TUF Mark 1 есть вырезы в пластиковой броне, за которым находятся индикаторы состояния процессора, памяти, видеокарты и процесса загрузки ОС. Они пригодятся для точного контроля работы и быстрого поиска неисправностей. Рядом с ними есть клавиша MemOK, которая поможет решить проблемы с оперативной памятью одним нажатием (если речь не идёт о битых модулях). Для самой оперативки DDR4 доступно 8 портов, а максимальное количество поддерживаемой оперативки определяется процессором.

Для накопителей формата M.2 предусмотрено два разъёма. Первый, закрытый металлическим радиатором находится справа от второго порта PCIe x4. Второй разъём расположен перпендикулярно плате – в правом нижнем углу. Для подключения традиционных накопителей доступно 8 портов SATA III. Пожалуй, если задействовать их все, то можно собрать огромный RAID-массив (поддерживаются Raid 0, 1, 5, 10).

Портов PCIe x16 у ASUS X299 TUF Mark 1 распаяно целых три штуки. Однако, физически они разведены по следующей схеме: x16, x16, x8. Ну а возможности создания конфигураций SLI и CrossFire определяются установленным процессором. Чем больше у него линий PCIe, тем больше видеокарт можно использовать одновременно. Максимум можно установить до трёх видеоадаптеров NVIDIA и AMD. Для остальной периферии доступны два разъёма PCIe x4.

На нижней и боковых сторонах платы находится много колодок разъёмов. Справа находится по одному порту USB 3.1 Gen 2 и Gen 1, для корпусных разъёмов, а снизу по одному разъёму USB 3.1 Gen 1, USB 2.0. Здесь же находятся колодки Thunderbolt и корпусного аудиоразъёма.

Надёжность надёжностью, а хороший звук должен быть у любой топовой матплаты. Поэтому в ASUS X299 TUF Mark 1 используется аудиокодек Realtek S1220A, встроенный усилитель для наушников, особая, изолированная разводка каналов, качественные конденсаторы и защита от «щелчков» при подключении устройств. Приятно, что при создании такой защищённой матплаты инженеры не стали забывать о прекрасному и оснастили её хорошей (и защищённой!) аудио подсистемой.

Не забыта и подсветка. У ASUS X299 TUF Mark 1 используется подсветка ASUS Aura Sync, которая может работать совместно с совместимой периферией и другими устройствами. А для подключения светодиодных лент предусмотрено целых 4 разъёма.

На задней панели находятся следующие разъёмы:

2x USB 3.1 Gen 2 (Type-A + Type-C)
4x USB 3.1 Gen
4x USB 2.0 (один из портов также предназначен для восстановления BIOS с флэшки)
1x USB 2.0 (для модуля TUF Detective V2)
2x Ethernet (1 Гбит/сек каждый)
1x Optical S/PDIF out
5x Audio jack 3,5 мм

Тестовый стенд

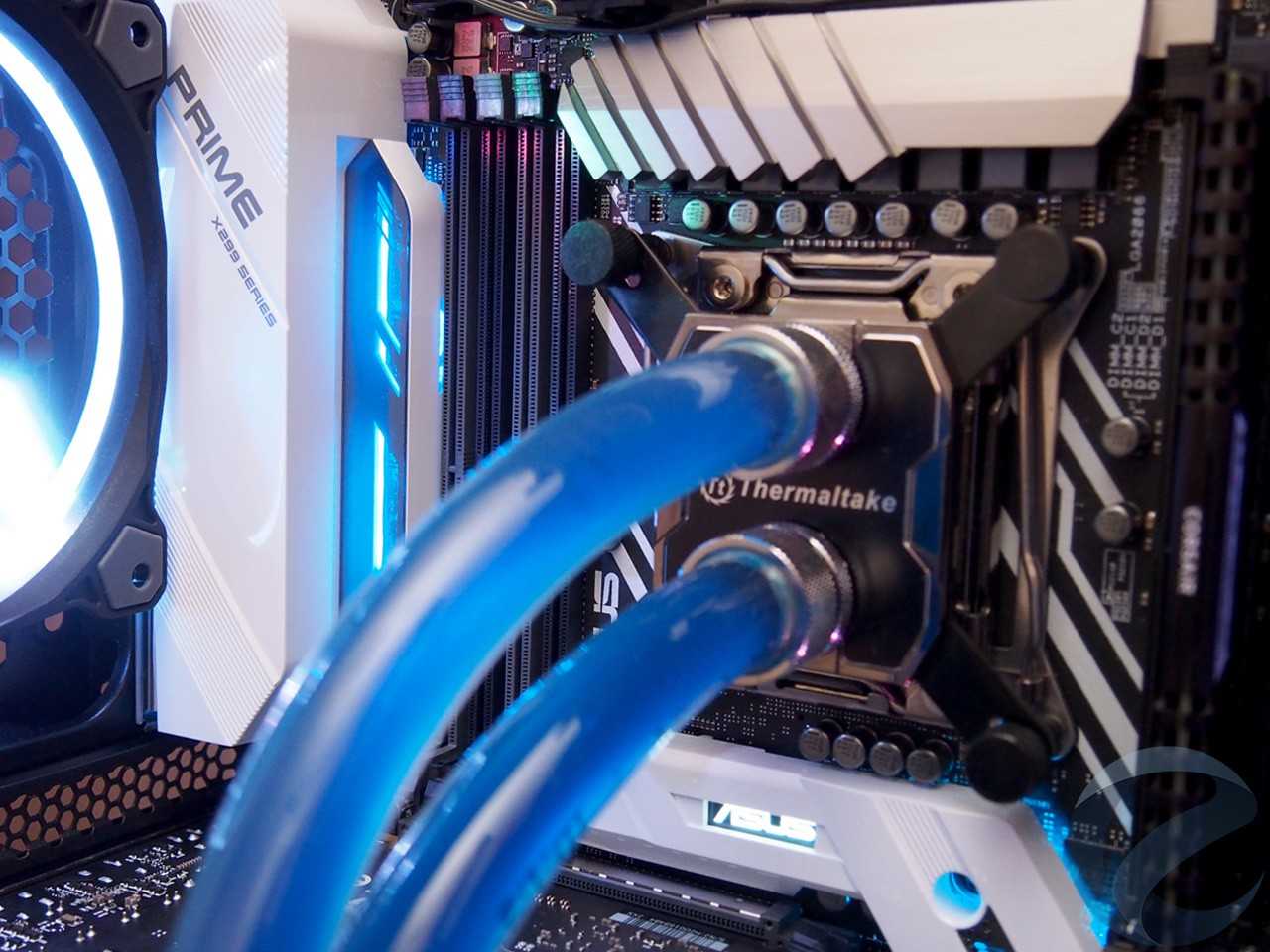

Для проверки работы материнской платы ASUS Prime X299-DELUXE был собран тестовый стенд следующей конфигурации:

Центральный процессор: Intel Core i7-7740X 4.3 ГГц (инженерный образец);
Система охлаждения: Thermaltake Pacific RL-120 Water Cooling Kit;
Материнская плата: ASUS Prime X299-DELUXE;
Оперативная память (комплект №1): 16 ГБ (2 x 8 ГБ) Corsair Vengeance LPX DDR4 2400 МГц;
Оперативная память (комплект №2): 16 ГБ (2 x 8 ГБ) Kingston ValueRAM KVR21N15S8/8 2133 МГц;
Видеокарта: MSI Geforce GTX 1060 3 ГБ;
Системный накопитель: жесткий диск Seagate ST500DM002 500 ГБ;
Блок питания: Corsair CS550M (550 Вт);
Корпус: Thermaltake View 28 RGB;
Корпусные вентиляторы: Thermaltake Riing 12 RGB TT Premium Edition
Операционная система: Microsoft Windows 10 Pro x64 со всеми обновлениями на 10.08.2017.

Перед диагностическими тестами был обновлен UEFI BIOS материнской платы заводской версии 0218 до последней (на дату тестирования) 0503 от 28.07.2017, доступной на сайте ASUS.

Первичный запуск осуществлялся с комплектом памяти 2 x 8 ГБ Corsair Vengeance LPX, с поддержкой XMP профиля DDR4-2400. Автоматическое распознавание параметров установленного центрального процессора и оперативной памяти прошло успешно без необходимости дополнительно менять настройки BIOS.

Разгон процессора и памяти

EZ Tuning Wizard

Сразу после первого запуска с Corsair Vengeance LPX DDR4-2400 была проверена функция автоматического разгона с помощью мастера EZ Tuning Wizard, встроенного в UEFI BIOS. Выбор профиля «Ежедневные вычисления» в комбинации с типом кулера «Водяное охлаждение» привел к успешному старту с разгоном 11%, при этом процессор работал на частоте 4,8 ГГц, а память на штатном XMP профиле DDR4-2400 МГц. Работа ПК в этом режиме была стабильной, стресс-тесты прошли успешно.

Выбор профиля «Редактирование медиа файлов» в комбинации с «Воздушное охлаждение» предполагал разгон процессора на 14%, а памяти — на 15%, однако запуск в таком режиме не удался, остановившись на инициализации модулей оперативной памяти с соответствующим уведомлением на LiveDash дисплее. Первый тестовый комплект памяти Corsair Vengeance LPX DDR4-2400 оказался не готов к работе на частотах больше номинальных без дополнительной манипуляции с таймингами и напряжением питания.

5-Way Optimization

Далее был проверен режим автоматического разгона через программу ASUS AISuite, с помощью технологии 5-Way оптимизации, задействующей возможности чипов TPU и ProClock. При выборе режима Extreme Tuning — TPU II после нескольких перезагрузок, установились параметры работы CPU на 5.0 ГГЦ (50 х 100 МГц), но стресс тесты пройдены не были, вызывая критические ошибки в работе операционной системы. При выборе режима Extreme Tuning — TPU I после нескольких перезагрузок, установились параметры работы CPU на 4,8 ГГЦ (48 х 100 МГц), и автоматически настроились параметры скорости вращения вентиляторов, подключенных к материнской плате и режимы управления питанием. При этом система работала стабильно.

Ручной режим разгона

Следующим шагом в Advanced режиме UEFI BIOS осуществлялся ручной подбор рабочих параметров. Максимальные значения, на которых удалось загрузить операционную систему, составили 5,1 ГГц (51*100 МГц) для центрального процессора и режим оперативной памяти DDR4-3200 МГц, при поднятии напряжения DRAM Voltage до 1,35 В, но нагрузку в LinX тестовый стенд не выдержал, вызывая падение ОС в BSOD.

Чуть позже был получен комплект памяти 2 x 8 ГБ Kingston ValueRAM KVR21N15S8/8, который несмотря на бюджетное позиционирование, как показала практика, «рвет шаблоны» о дешевых экземплярах, показав отличный потенциал разгона со штатных 2133 МГц (15-16-16-32, 1,2 В) до 3232 МГц (16-18-18-36, 1,35 В).

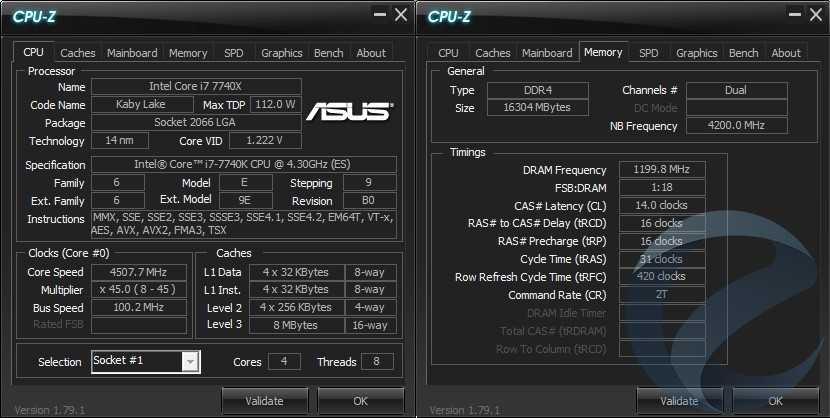

В итоге, путем снижения параметров разгона были получены следующие результаты:

С комплектом памяти 2 x 8 ГБ Corsair Vengeance LPX DDR4 2400 МГц — стабильная работа процессора на частоте 4,9 ГГц (49 х 100 МГц, AVX -2, адаптивное питание 1,3 В) и памяти в режиме DDR4-2600 (тайминги 14-16-16-31, напряжение питания 1,3 В).

2. С комплектом памяти 2 x 8 ГБ Kingston ValueRAM KVR21N15S8 — стабильная работа процессора на частоте 4,95 ГГц (49 х 101 МГц, AVX -2, адаптивное питание 1,35 В), и памяти в режиме DDR4-3232 (тайминги 16-18-18-35, напряжение питания 1,35 В).

Именно при этих параметрах были пройдены стресс-тесты под нагрузкой, с максимальной температурой ядер процессора 96 градусов Цельсия. Примечательно, что в BIOS есть опция по динамическому отображению степени разгона ПК на заставке с логотипом ASUS при включении ПК, по ее информации был получен условный разгон 13%.

Заключение

Подводя итоги по материнской плате ASUS TUF X299 MARK 1 можно сказать следующее. Плата станет отличным выбором для сборки компьютера любой направленности. В первую очередь, конечно же, она подойдет тем пользователям, которым нужна беспрекословная надежность. ASUS TUF X299 MARK 1 сможет работать всегда и при любых условиях, для этого она и создавалась.
Однако, инженеры ASUS, при создании данной платы, не забыли и хорошо ее оснастить. ASUS TUF X299 MARK 1 получила целый спектр уникальных функций и возможностей, помимо традиционного набора. Отдельно хотелось бы отметить встроенную противопылевую защиту, которая придется очень кстати любому пользователю

Ведь компьютеры имеют свойство рано или поздно загрязнятся.
Не менее важной деталью здесь является активная система охлаждения, т.е. вентилятор

на наше удивление он работал очень тихо, при этом не давая компонентам сильно разогреться. Средняя температура во время тестов не превысила 45 градусов!
С разгоном тоже все в порядке, ASUS TUF X299 MARK 1 умеет хорошо разгонять и процессоры и оперативную память. Позволяя поднять производительность и так мощной платформы Intel X299.
Поэтому, по завершению нашего знакомства с ASUS TUF X299 MARK 1 мы рекомендуем ее к покупке и присуждаем награду «Выбор редакции»!
