Померяться сериями
Пользователи давно уже привыкли к тому, что элитные продукты от компании ASUS позиционируются под логотипом ROG (Republic of Gamers), поэтому у многих потенциальных покупателей непременно могло появиться предположение, что ASUS Sabertooth Z77 – специальная материнская плата именно из этой серии. На самом деле дела обстоят несколько иначе.
Серия ROG позиционируется как лучшая продукция из лучших товаров на мировом рынке. То есть, выше по классификации просто не может быть ничего. А вот между элитным сегментом и бюджетным классом существует несколько слоёв, в которых расположились продукты достойного качества с доступной многим потребителям стоимостью.
Во-первых, речь идёт о товарах с логотипом Deluxe (аналогичная маркировка WS или Gold). Материнские платы данной классификации пользуются большим уважением всех пользователей, которые разбираются в компьютерной технике. Следующим, по нисходящей лестнице, расположился класс TUF (The Ultimate Force). Именно в него и входит серия материнских плат Sabertooth.
Приятные мелочи
К достоинствам можно отнести наличие трёх SATA-контроллеров, два из которых поддерживают RAID. Такая дисковая подсистема позволяет значительно улучшить производительность платформы. Радует и наличие встроенного видеовыхода (интегрированная графика зависит уже от процессора). Плюсом здесь, несомненно, является запуск компьютера после неудачного разгона пользователем.
Затронув тему улучшения производительности платформы, стоит отметить, что системная плата ASUS Sabertooth 1155 Z77 снабжена специальной оболочкой, которая загружается вместе с BIOS и позволяет производить тонкую настройку системы до загрузки операционной системы. Утилита очень удобная и имеет большой функционал. Все установленные компоненты можно по отдельности разгонять как по частотам, так и по питанию.
Понравится энтузиастам и «песочница». Виртуальная среда на базе строенной оболочки позволяет владельцу проводить тестирования разогнанной платформы на производительность и стабильность, выявляя недостатки. И даже если появится какой-то сбой, проблему можно всегда решить сбросом BIOS по умолчанию, ведь на плате имеется для этого специальная кнопка.
Комплект поставки, дизайн, особенности компоновки
Рассматриваемая модель поставляется в упаковке, выполненной в характерных для линейки тонах. На коробке размещена подробная информация об особенностях находящегося внутри продукта и технологиях, реализованных в нем.
Комплект поставки материнской платы SABERTOOTH Z77 включает:
— руководство пользователя и диск с ПО;
— заглушку на заднюю панель корпуса;
— два 35-миллиметровых вентилятора;
— четыре SATA-кабеля;
— переходники для упрощения подключения разъемов передней панели;
— набор заглушек для неиспользуемых слотов;
— SLI-мостик
Рассматриваемая модель выделяется благодаря пластиковой накладке Thermal Armor, закрывающей практически всю РСВ.
Свободный доступ имеется только к процессорному разъему (что естественно) и радиатору чипсета (для эффективного теплорассеивания).
Подобное конструкторское решение вызывает много вопросов у скептиков. Вот и мы задумались, не будет ли отдельным элементам платы и целым участкам РСВ слишком жарко под такими «доспехами»?
В комплекте платы поставляются специальные заглушки, предназначенные для защиты неиспользуемых слотов расширения от пыли.
Признаться, весьма неожиданное и в то же время элегантное решение. Таким образом можно закрыть слоты для установки модулей ОЗУ и все PCI-Express, распаянные на плате.
Вентиляторы, также поставляемые в комплекте, должны оптимизировать воздушный поток под «доспехами». Один из них располагается примерно в центре платы и дует на РСВ, второй (в районе радиатора силовой подсистемы) должен выдувать горячий воздух за пределы системного блока. Тому способствует перфорированная отверстиями заглушка задней панели корпуса. Также отметим, что колодки внутренних USB-портов защищены специальными колпачками.
С одной стороны, в ASUS поработали над максимальной защитой рассматриваемой платы от пыли. С другой, центральный вентилятор лишен какого-либо фильтра, да и со временем различного рода частицы найдут свое место под накладкой Thermal Armor. Пыли конечно будет меньше, чем на обычных платах, но и чистить РСВ гораздо сложнее. Поэтому предложенное инженерами решение сначала будет весьма эффективным, а через несколько лет эксплуатации все будет определяться условиями, в которых работает системный блок или сервер на базе SABERTOOTH Z77.
На заднюю панель платы вынесены следующие разъемы:
— четыре USB 2.0;
— столько же USB 3.0;
— два eSATA;
— кнопка ускоренного обновления прошивки USB BIOS Flashback;
— RJ45;
— HDMI и DisplayPort;
— оптический аудиовыход;
— шесть разъемов аудиоджек.
Звуковая подсистема платы выполнена на базе HDA-кодека Realtek ALC892, гигабитный сетевой интерфейс реализован на базе Intel 82579V.
Процессорный VRM имеет формулу 12+2, на этой модели используются исключительно высококачественные конденсаторы с повышенным сроком службы. Питание CPU обеспечивается благодаря одному коннектору 12-вольтовой линии. Вокруг разъема LGA1155 достаточно места даже для установки габаритных систем охлаждения.
Конфигурация слотов расширения вполне стандартна для продуктов такого уровня: три полноразмерных слота PCI-E x16 (нижний работает только на скорости x4) и три PCI-E x1 соседствуют с шестью колодками для подключения портов USB 2.0 и четырех USB 3.0.
Пользователю доступно восемь SATA-портов (из них половина имеет пропускную способность 6 Гб/с, еще четыре – 3 Гб/c).
Устройство предоставлено компанией MTI, www.distri.mti.ua
Конфигурация тестового стенда
| Процессор | Intel Core i7-3770K |
| Кулер | Scythe MUGEN 3 |
| Видеокарта | Inno3D GeForce GT 440 |
| Оперативная память | Kingston HyperX Genesis Grey DDR3-2133 2×2 ГБ |
| Накопитель | Kingston SSDNow! V+ 64 GB |
| Блок питания | Seasonic Platinum SS-1000XP (1000 Вт) |
|
ASUS SABERTOOTH Z77Уведомить о появлении в продаже |
|
| Разъем CPU | Socket 1155 |
| Чипсет | Intel Z77 |
| Охлаждение чипсета | Радиатор |
| Охлаждение VRM | Радиатор и вентилятор |
| Встроенное видео | Intel HD Graphics 2000/3000 (интегрировано в процессор) |
| PCI | — |
| PCI Express x4 | — |
| PCI Express x1 | 3 |
| Графич. интерфейс | 2xPCI-E x16 3.0(х16/х8, х8+х8) + PCI-E x16 2.0(х4) |
| DIMM | 4xDDR3 |
| IDE (Parallel ATA) (чипсет/доп. контроллер) | — |
| Serial ATA (чипсет/доп. контроллер) | 4/- |
| SATA Revision 3.0 (чипсет/доп. контроллер) | 2/2 |
| Основные разъёмы питания | 24+8 |
| Дополнительное питание | — |
| FAN | 6 |
| S/PDIF | +(выход) |
| Aудиокодек | Realtek ALC892 (7.1) |
| Ethernet | Intel 82579V (GbE) |
| SATA | — |
| SATA Revision 3.0 | ASMedia ASM1061 |
| PATA | — |
| IEEE 1394 (FireWire) | — |
| USB 3.0 | ASMedia ASM1042 |
| LAN | 1 |
| eSATA Rev. 2.0 | — |
| eSATA Rev. 3.0 | 2 |
| Audio | 6 |
| S/PDIF-Out (Coaxial/Optical) | -/+ |
| Thunderbolt | — |
| Выходы для монитора | 1хHDMI и 1хDisplayPort |
| USB 1.1/2.0 | 4/3(6 портов)/- |
| USB 3.0 | 4/1(2 порта)/- |
| IEEE 1394 (FireWire) | — |
| COM | — |
| Game/MIDI | — |
| LPT | — |
| IDE | — |
| SATA интерфейсный/питание, устройств | 4/- |
| Форм-фактор | ATX, 305х244 мм |
| Поддержка двух и более видеокарт | LucidLogix Virtu MVP, AMD Quad-GPU CrossFireX и nVidia Quad-GPU SLI |
| Поддержка RAID | RAID 0, 1, 5, 10 и Supports Intel Smart Response Technology, Intel Rapid Start Technology, Intel Smart Connect Technology |
| Адаптер Wi-Fi | — |
| Поддержка UEFI | да |
| Разное | Защита от пыли – TUF Dust Defender; TUF Thermal Armor – эксклюзивное решение для отвода тепла; TUF Thermal Radar – мониторинг температуры и автоматическая регулировка скорости вращения кулеров в режиме реального времени; высококачественная элементная база (дроссели, конденсаторы, транзисторы); цифровая система питания New DIGI+; нет разъема PS/2; управление сетевым трафиком в реальном времени — Network iControl; система питания 8+4+2 Digital Phase Power Design; мост SLI в комплекте; нет разъема PS/2 |
Страница 1: Тест и обзор: ASUS Sabertooth Z77 — специальная материнская плата
ASUS какое-то время назад решила добавить к линейке «Republic of Gamers» ещё одно специализированное семейство, причем по меньшей цене. Мы имеем в виду линейку «The Ultimate Force» или «TUF», которая позднее превратилась в «Sabertooth» — ассортимент продукции охватывает уже большое количество сокетов и чипсетов, её всегда можно узнать по характерному внешнему виду. В нашу тестовую лабораторию поступила материнская плата ASUS Sabertooth Z77, которую мы подвергнем традиционному тестированию. Что может предложить материнская плата «военного класса»?
По внешнему виду новейшая материнская плата Sabertooth под Socket 1155 весьма необычна, поскольку печатная плата закрыта пластиковым кожухом, который не только симпатично выглядит, но и выполняет полезные функции. ASUS называет кожух «Thermal Armor», принцип работы объяснить довольно просто. Для всех чипов и компонентов, которые скрыты за кожухом, обеспечивается циркуляция воздуха для охлаждения. Нужно такое охлаждение или нет на самом деле — вопрос открытый. Ещё один эффект ASUS называет «Dust Defender» — пыль не накапливается на компонентах, поскольку не проникает внутрь. Но эффективность этого шага можно определить только после продолжительных тестов.
Плата многое предлагает не только визуально. Вы получите два механических слота PCI Express 3.0 x16, которые обратно совместимы со стандартом PCIe 2.0, в общей сложности 16 портов USB, шесть из которых относятся к версии USB 3.0, а также восемь портов SATA, четыре из них поддерживают спецификацию SATA 6G. В целом, перед нами весьма любопытный продукт, который действительно достоин пристального рассмотрения.
Обзор материнской платы ASUS Sabertooth Z77
Саму печатную плату за кожухом практически не видно — она выступает только снизу и вокруг сокета CPU. Печатная плата использует чёрный текстолит, по формату она соответствует спецификации ATX, то есть уместится в большинстве корпусов.
Ниже приведены спецификации Sabertooth Z77:
| Производитель и модель | ASUSSabertooth Z77 |
|---|---|
| Розничная цена | от 215 евро в Европеот 7,5 тыс. рублей в России |
| Сайт производителя | Официальная страница ASUS Sabertooth Z77 |
| Функции северного моста/CPU | |
| Чипсет | Intel Z77 Express |
| Память и тип | 4x DDR3 (два канала) |
| Объём памяти | Макс. 32 Гбайт (через 8-Гбайт DIMM) |
| SLI / CrossFire | CrossFireX (3-Way) , SLI (2-Way) |
| Встроенные функции | |
| PCI Express | 2x PCIe 3.0 x16, (x16/-, x8/x8)1x PCIe 2.0 x16, (x4)3x PCIe 2.0 x1 |
| PCI | — |
| Контроллеры Serial ATA, SAS и ATA | 2x SATA 6G и 4x SATA 3G с поддержкой RAID 0, 1, 5, 10 через Intel Z772x SATA 6G и 2x eSATA 6G через 2x ASMedia ASM1061 |
| USB | 6x USB 3.0 (4x на панели ввода/вывода, 2x через гребёнку)четыре через Z77 напрямую, два через ASMedia ASM104210x USB 2.0 через Z77 (4x на панели ввода/вывода, 6x через гребёнку) |
| Графические интерфейсы | 1x HDMI, 1x DisplayPort |
| WLAN / Bluetooth | — |
| Firewire | — |
| LAN | 1x Intel 82579V Gigabit LAN |
| Аудио | 8-канальный аудио кодек Realtek ALC892 |
Для материнской платы данной ценовой категории набор функций нам кажется вполне достойным. В конечном итоге, вы получите восемь портов SATA и в общей сложности 16 портов USB.
» Fotostrecke
Коробка материнской платы ASUS сделана в соответствующем стиле: по центру располагается название модели, сверху — логотип TUF. Снизу перечислены основные функции.
В комплекте поставки вы получите следующие аксессуары:
- Заглушку ввода/вывода
- Руководство материнской платы и DVD с драйверами/программным обеспечением
- Руководство по быстрой настройке
- Четыре кабеля SATA
- Мостик 2-way SLI
- Два 35-мм вентилятора
- Q-Connector
- Карточка сертификата TUF
- Наклейку TUF Inside
- Заглушку ввода/вывода для 40-мм вентилятора
- Три противопылевых заглушки PCIe x16
- Две противопылевых заглушки слотов DIMM
- Три противопылевых заглушки PCIe x1
- Два коротких винта для вентиляторов
- Четыре длинных винта для вентиляторов
- Самоклеящаяся пленка для 35-мм вентилятора
Комплект поставки Sabertooth Z77 довольно обширен
В комплекте поставки вы получите большое количество аксессуаров, включая противопылевые заглушки для слотов PCIe и DIMM. Кроме того, два 35-мм вентилятора устанавливаются опционально, они нужны для реализации принципа Thermal Armor, то есть для продувания воздуха внутри кожуха.
<>Тест и обзор: ASUS Sabertooth Z77 — специальная материнская платаASUS Sabertooth Z77 | Функции и раскладка (1)
Память решает всё
Забавно, что вокруг четырёх слотов DDR3, наоборот, пользователь не обнаружит скопления конденсаторов. Как-то даже странно такое видеть, ведь именно модули памяти зачастую подпираются множеством элементов питания. Системная плата ASUS Sabertooth Z77 поддерживает работу модулей DDR3 1,5 В. На системной плате для памяти предусмотрено 4 слота, которые способны работать в режиме Dual и поддерживают общий объём платформы до 32 гигабайт. Практически один слот умеет работать лишь с модулем памяти до 8 Гб.
Что касается заявленных частот самой шины DDR3, то и здесь есть ограничения – 1066-1866 МГц. Опять же, возникает много вопросов, на которые производитель вряд ли сможет ответить пользователям. Например, непонятно ограничение по объёму. Ведь 32 гигабайта давно стали нормой для многих игровых платформ, соответственно, совсем скоро, после выхода очередной игрушки, производительности платформы может быть недостаточно. Да и с частотами шины непонятно – а как же поддержка сверхбыстрой памяти DDR3 2133-2400 МГц?
Упаковка и комплектация
Упакована материнская плата в большую коробку темного цвета. На лицевой ее части сообщается о 5 летней гарантии производителя, поддержке SLI/Crossfire, а также совместимости с Windows 8.

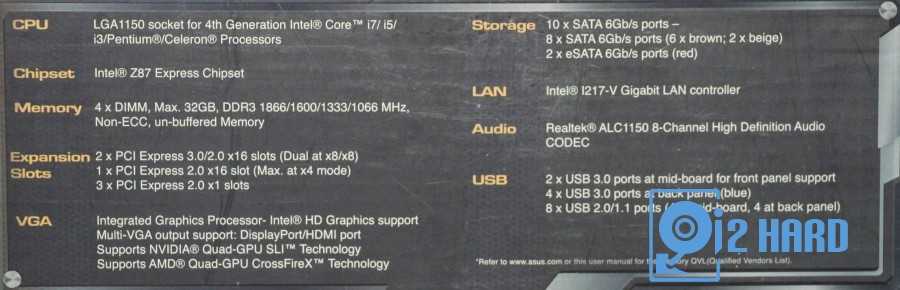

На тыльной части упаковки разместилась фотография самой материнской платы, технические характеристики и основные технологические особенности.
С торца коробки на наклейке присутствует краткое техническое описание материнской платы.
Комплектация у ASUS Z87 Sabertooth оказалась настолько обширной, что пришлось разделить ее на несколько составляющих. Первым на очереди идет бумажный и цифровой комплект, который включает в себя руководство пользователя, гарантийное руководство, сертификат успешности тестирования продукта, руководство по сборке, CD с драйверами, фирменную наклейку ASUS, а также наклейку «The Ultimate Force Inside».

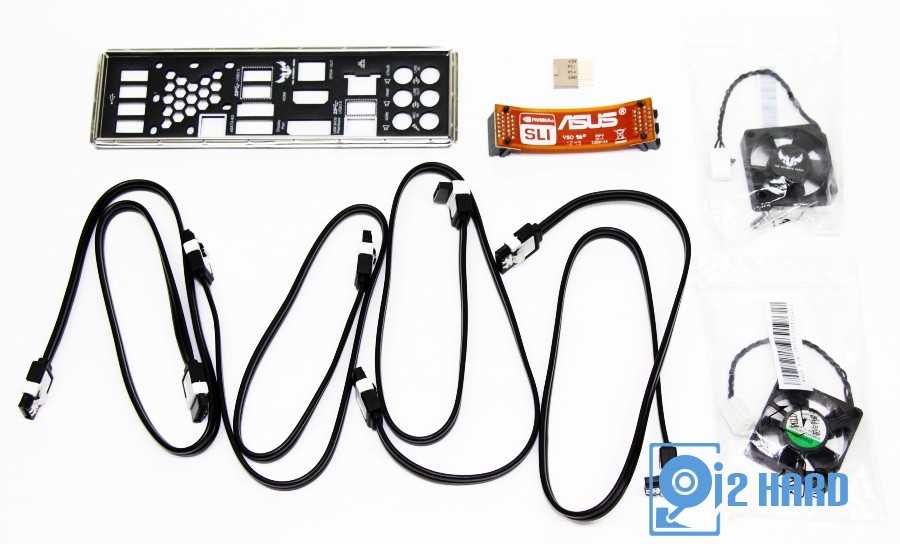

Далее идет основной комплект поставки, который состоит из:
- заглушка на заднюю панель;
- четыре кабеля SATA 6-Gbit/c;
- мостик SLI;
- Q-коннектор;
- два 35мм вентилятора и винты крепления к ним.

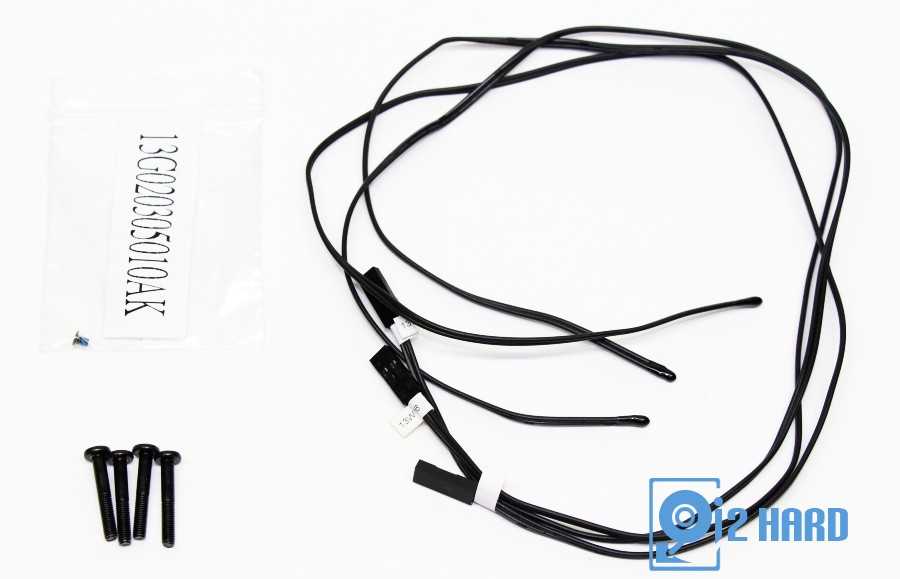

Следующей партией идет набор из трех термопар, подключаемых к материнской плате и комплект запасных болтиков.

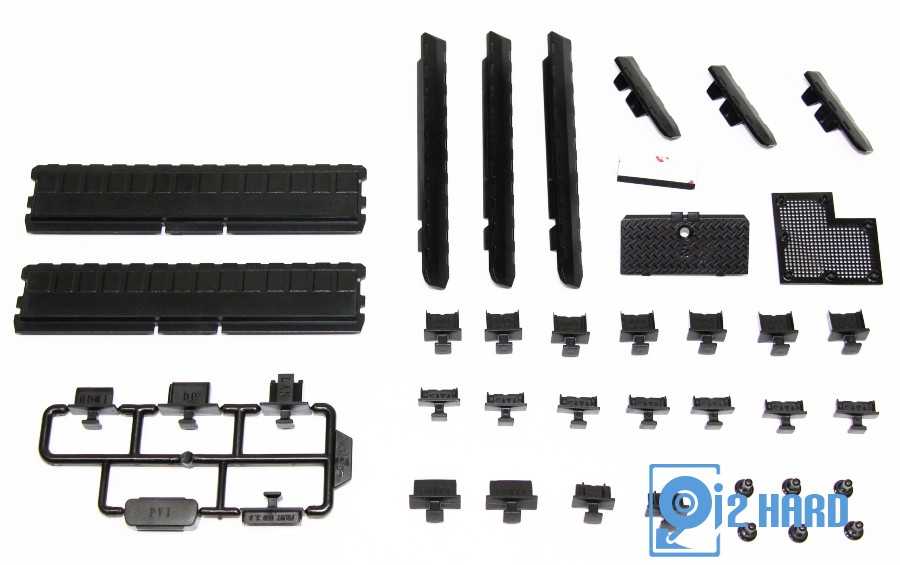

И завершается столь многочисленный комплект материнской платы целой россыпью заглушек под порты PCI-E, SATA, eSATA, USB, слоты оперативной памяти, а также другие всевозможные разъемы на задней панели материнской платы. Здесь же присутствует и пылевой фильтр для заглушки задней панели.
Результаты тестирования
Нам без проблем удалось разогнать Mark II до тестовых частот, которые мы определили эталоном для тестирования материнских плат. В плате так же предусмотрены стандартные профили разгона. Мы рекомендуем использовать их не только новичкам, но и продвинутым пользователям, которые по тем или иным причинам не готовы тратить много времени на изучение матчасти.
|
|
|
Производительность системы в меньшей степени зависит от материнской платы. Поэтому при прочих равных условиях один и тот же чипсет обеспечивает одинаковую (в рамках статистической погрешности производительность
Мы акцентируем внимание на то, что более серьёзные модели позволяют добиться большего разгона
Тройная производительность
Именно игровые способности больше всего интересуют покупателей, которые обратили внимание на материнскую плату ASUS Sabertooth Z77. Ведь помимо возможностей разгона, данный продукт позволяет любителям игр устанавливать в систему до трёх видеокарт
Что касается самих слотов PCIex16, то стоит отдать должное производителю, который всё-таки сумел правильно разместить три интерфейса на системной плате. Пользователю не стоит волноваться, что мощные игровые видеоадаптеры будут мешать друг другу системой охлаждения.
С другой стороны, не совсем понятна установка слотов PCIex1. Их расположение приходится как раз под систему охлаждения игровой видеокарты. Возможно, производителю нужно было чем-то занять свободное пространство, но востребованным портам там точно не место. Как вариант, порты можно было развернуть на 90 градусов вниз и снабдить плату специальными удлинителями.
Оперативная память
Количество слотов оперативной памяти
4
Тип оперативной памятиDDR
илиDDR SDRAM (Double Data Rate — удвоенная скорость передачи данных) – тип оперативной памяти, пришедший на сменуSDRAM (Synchronous Dynamic Random Access Memory — синхронная динамическая память с произвольным доступом). Сейчас памятьSDRAM считается сильно устаревшей.
Совместимость между различными представителями DDR (DDR, DDR2, DDR3, DDR4) отсутствует.
На сегодняшний день самым распространенным типом оперативной памяти для ПК является представитель третьего поколения DDR — DDR3 DIMM
На смену DDR3 постепенно приходят модули памяти DDR4
, но большого распространения они пока не получили из-за высокой стоимости самих планок памяти и материнских плат для них. Скорость передачи данных у модулей памяти DDR4 в два раза выше чем у DDR3.
DIMM
(Dual In-line Memory Module, двухсторонний модуль памяти) – форм-фактор модуля памяти, пришедший на сменуSIMM (Single In-line Memory Module, односторонний модуль памяти). Основным преимуществом является ускорение передачи данных. DIMM также имеет функцию обнаружения и исправления ошибок, что обеспечивает более надежную передачу данных.
DDR DIMM
— самый первый вид оперативной памяти с удвоенной скоростью передачи данных. Данная технология является устаревшей.
DDR2 DIMM
— следующее поколение оперативной памяти типа DDR. Может работать на более высокой частоте по сравнению с первой версией DDR.
DDR3 DIMM
— следующее поколение после DDR. На данный момент DDR3 является самым распространенным типом оперативной памяти для настольных ПК. Основное отличие от DDR2 – повышенная пропускная способность.
DDR2/DDR3 DIMM
,DDR/DDR2 DIMM . Некоторые материнские платы могут поддерживать сразу 2 различных типа памяти, это позволяет использовать старые модули оперативной памяти.
DDR3L
— DDR3 с пониженным энергопотреблением (1,35В, вместо 1,5 у стандартных). Совместима с DDR3.
SO-DIMM
— форм-фактор памяти, используемый в портативных устройствах.
DDR2 FB-DIMM
(Fully Buffered DIMM, полностью буферизованный DIMM) – серверная оперативная память. Обеспечивает повышенную скорость и точность передачи данных. Несовместимы с обычными небуферизованными модулями памяти DDR2 DIMM.
DDR3 DIMM
Максимальная частота оперативной памяти, МГц Максимальная частота оперативной памяти, которую поддерживает материнская плата.
1866
Минимальная частота оперативной памяти, МГц Минимальная частота оперативной памяти, которую поддерживает материнская плата.
1066
Поддержка двухканального режима оперативной памяти Позволяет ускорить доступ к данным при установке двух планок оперативной памяти. Чтобы двухканальный режим заработал необходимо установить их в специальные слоты. Более того, как правило, планки памяти должны быть абсолютно идентичными. Прирост производительности зависит от типа выполняемых задач и составляет от 10 до 80% по сравнению с материнскими платами без поддержки двухканального режима памяти.
Сердце всей системы
Обзор материнской платы ASUS Sabertooth Z77 лучше начать с процессорного разъёма. Да, он имеет усиление гнезда с помощью металлической пластины, которая крепится на задней части системного устройства, однако все удобства на этом и заканчиваются. Вот интересно, о чём думал производитель игрового устройства, которое ориентировано в первую очередь на разгон, загромождая свободное место возле сокета 1155 десятками электролитических конденсаторов.
Установить мощную систему охлаждения будет довольно сложно, а о пассивном радиаторе вообще можно позабыть навсегда. Очень странный и непрактичный подход был встречен негативно всеми пользователями, судя по их отзывам в СМИ. Выход из сложившейся ситуации, конечно же, есть, и заключается он в том, что пользователю придётся постичь науку по обработке металла резанием (придётся видоизменять кулер). С другой стороны, кристаллы под эту платформу довольно экономичные, и у пользователя есть все шансы не приобретать громадного размера систему охлаждения.
Память
1.Поддержка RAID 1
Asus Sabertooth Z77
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 1 — технология зеркального дублирования информации на дисках. Обеспечивает повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.
2.Поддержка RAID 10 (1+0)
Asus Sabertooth Z77
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 10(1+0) — технология чередования и зеркального дублирования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.
3.Поддержка RAID 5
Asus Sabertooth Z77
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 5 — технология чередования информации на дисках. Имеет более высокую производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные всё равно будут доступны на другом, благодаря использованию технологии невыделенного диска чётности.
4.Поддержка RAID 0
Asus Sabertooth Z77
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0 — технология чередования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Недостаток заключается в том, что если один диск выйдет из строя, то данные будут потеряны на всех дисках.
5.Поддержка RAID 0+1
Asus Sabertooth Z77
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0+1 — технология чередования и зеркального дублирования информации на дисках. Она имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Также она обеспечивает повышенную безопасность хранения данных, так как, если один диск выйдет из строя, данные будут доступны с другого диска.
В работе
Первое, что нас интересовало в работе материнской платы – температурные показатели различных участков устройства при интенсивной нагрузке. Без дополнительных вентиляторов радиатор чипсета нагрелся до 43 °С, СО силовой подсистемы – до 47 °С. Инсталляция комплектных вентиляторов позволила снизить эти показатели до 41 и 42 °С, соответственно – Thermal Armor работает! Показатели отслеживались с помощью бесконтактного термометра и при работе стенда с процессорным кулером Scythe MUGEN 3, который имеет конструкцию «башенного» типа. Что будет, если для отвода тепла от CPU использовать радиатор с горизонтально ориентированным кулером? В качестве экспериментального использовался архаичный Zalman CNPS-7000Cu. Температура процессора с ним оказалась выше, что неудивительно, но даже без дополнительных вентиляторов радиаторы чипсета и силовой подсистемы нагрелись лишь до 40 и 39 °С, соответственно. Вывод – плата SABERTOOTH Z77 весьма чувствительна к типу используемого процессорного охладителя, и если у вас кулер горизонтальной конструкции – в работе вполне можно обойтись без штатных вентиляторов платы.
Следующий этап – традиционная проверка оверклокерских возможностей рассматриваемого продукта. SABERTOOTH Z77 покорились 109,1 МГц по BCLK – это немного не дотягивает до предела используемого CPU при воздушном охлаждении, но все равно хорошо, особенно учитывая что оперативная память функционировала примерно на 2 ГГц.
С разгоном по частоте особых трудностей также не возникло: тестовый процессор стабильно функционировал на 5 ГГц при напряжении 1,45 В.
К слову о технологии Thermal Radar, позволяющей плате SABERTOOTH Z77 отслеживать уровень нагрева компонентов, распаянных в различных местах РСВ:
Утилита TurboV EVO более чем красноречива в этом плане, однако мы например затрудняемся сказать, что такое например температуры PCI-E 1 и PCI-E 2, которые к тому же не менялись в процессе тестирования.
В целом же мы остались довольны теми возможностями, которые предлагает своему владельцу материнская плата SABERTOOTH Z77. Единственное, чего традиционно не хватает линейке TUF – кнопок управления (Power, Reset, Clear CMOS). Роль POST-индикатора на этой модели выполняют несколько светодиодов, распаянных в разных местах РСВ.
Общая информация
1.имеет Wi-Fi
Asus Sabertooth Z77
Устройство может подключаться к Wi-Fi.
2.поддерживает Wi-Fi 6 (802.11ax)
Asus Sabertooth Z77
Wi-Fi 6, выпущенный в 2019 году, основан на стандарте беспроводной сети IEEE 802.11ax. Разработанный для работы во всех полосах частот от 1 до 6 ГГц, он предлагает более высокие скорости передачи данных и меньшую задержку по сравнению с предыдущими технологиями Wi-Fi.
3.поддерживает Wi-Fi 6E
Asus Sabertooth Z77
Wi-Fi 6E был анонсирован в 2020 году и имеет ряд преимуществ по сравнению с Wi-Fi 6. Помимо диапазонов 2,4 ГГц и 5 ГГц, он может работать в диапазоне 6 ГГц, что обеспечивает более высокие скорости и чрезвычайно низкую задержку.
4.Интерфейс 802.11ac WiFi
Asus Sabertooth Z77
Беспроводной 802.11ac работает на частоте 5 ГГц, а также на 2,4 ГГц (двухдиапазонный WiFi). Предлагает более высокую скорость передачи данных, повышенную надёжность и более оптимальный принцип энергопотребления. Даёт преимущества для игр и видеопотоков HD.
5.Есть Bluetooth
Asus Sabertooth Z77
Bluetooth — беспроводная технология, позволяющая с лёгкостью передавать данные между устройствами: смартфонами, планшетниками и компьютерами.
6.версия Bluetooth
Неизвестно. Помогите нам, предложите стоимость.
Bluetooth — это стандарт беспроводной технологии, который позволяет передавать данные между устройствами, расположенными в непосредственной близости, с использованием коротковолновых сверх высокочастотных радиоволн. Более новые версии обеспечивают более быструю передачу данных.
7.Легко разгоняется
Asus Sabertooth Z77
Разгон системы — обычная, хоть и сложная процедура, но некоторые производители предусматривают кнопку или программу, в которых с одного нажатия можно разогнать компьютер и получить более высокую производительность.
8.имеет подсветку RGB
Asus Sabertooth Z77
Подсветка RGB позволяет вам выбирать между миллионами цветов и настраивать внешний вид компонентов вашего ПК.
9.Легко сбрасывать BIOS
Asus Sabertooth Z77
На задней панели материнской платы есть кнопка или тумблер для очистки памяти CMOS, который сбрасывает настройки BIOS на заводские. Эта функция применима в ситуациях, когда в BIOS что-то не так настроено, из-за чего компьютер не грузится. При этом не надо открывать корпус и искать джампер CMOS.
Итоги
Вначале порадовавшись отказу ASUS от накладки Thermal Armor в решениях семейства The Ultimate Force (TUF) во время знакомства с моделью SABERTOOTH X79, мы были удивлены снова ее увидеть на плате с чипсетом Intel Z77. Впрочем, проверка показала, что столь неординарное инженерное новшество действительно работает. Использовать комплектные 35-миллиметровые вентиляторы совсем необязательно, особенно если у вас процессорный кулер с горизонтальной ориентацией радиатора.
Нам приглянулась возможность дополнительной защиты неиспользуемых слотов от пыли и попадания сторонних предметов. Благодаря комплектным накладкам ASUS SABERTOOTH Z77 является одной из лучших современных моделей для открытых демо-стендов и ПК, в которых часто меняются компоненты и возможно проводятся какие-то эксперименты. Для рядового пользователя героиня сегодняшнего обзора примечательна наличием пятилетней гарантии – никто из конкурентов не предлагает чего-то подобного. На фоне вышесказанного стоимость платы (~$230) нам кажется вполне оправданной.
— 5 лет гарантии
— эффективная защита от пыли и посторонних предметов
— конфигурация и разводка слотов расширения
— результаты разгона
— отсутствие кнопок управления
