Asus maximus viii hero vs asus maximus viii ranger: в чем разница?

UEFI

Для графической UEFI новых моделей серии ROG производитель фактически использует то же оформление, что и для оболочки моделей предыдущего поколения. Возможности для настройки очень детальные.

Любители поэкспериментировать с разгоном найдут для себя множество параметров. На подбор самых оптимальных сочетаний можно потратить действительно много времени, но устройства серии ROG как раз и выпускаются для тех, кому такая «возня» только в удовольствие.

Мы воспользовались системой экспрес-разгона платформы. В режиме TPU I, алгоритм авторазгона процессора приобретает формулу 43-42-41-41. То есть при максимальной нагрузке на 3 или 4 ядра частота процессора повышается до 4100 МГц, а когда задействовано одно ядро, чип может динамически ускоряться до 4300 МГц.

В режиме TPU II процессор разгоняется до 4600 МГц вне зависимости от количества нагруженных блоков. Напряжение питания CPU в данном случае повышается до 1,37 В. Для таких условий производитель рекомендует использовать жидкостную систему охлаждения.

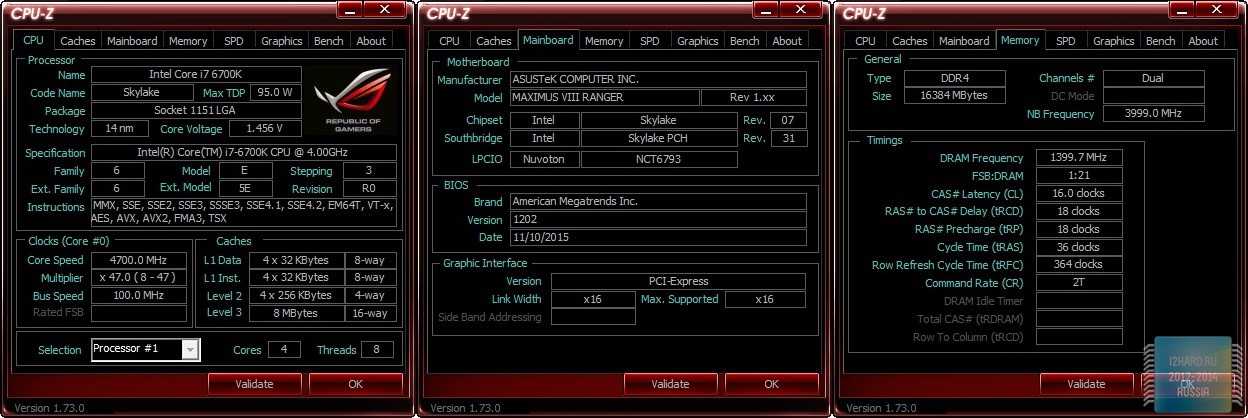

Используя ручные настройки, для нашего экземпляра процессора Core i7-6700K удалось получить те же 4600 МГц, но при 1,32 В.

Это результаты, которые удается получить с минимальными затратами времени и сил. Очевидно, что в полной мере возможности платы раскроются в экстремальных условиях при неограниченном запасе жидкого азота.

Комплект поставки

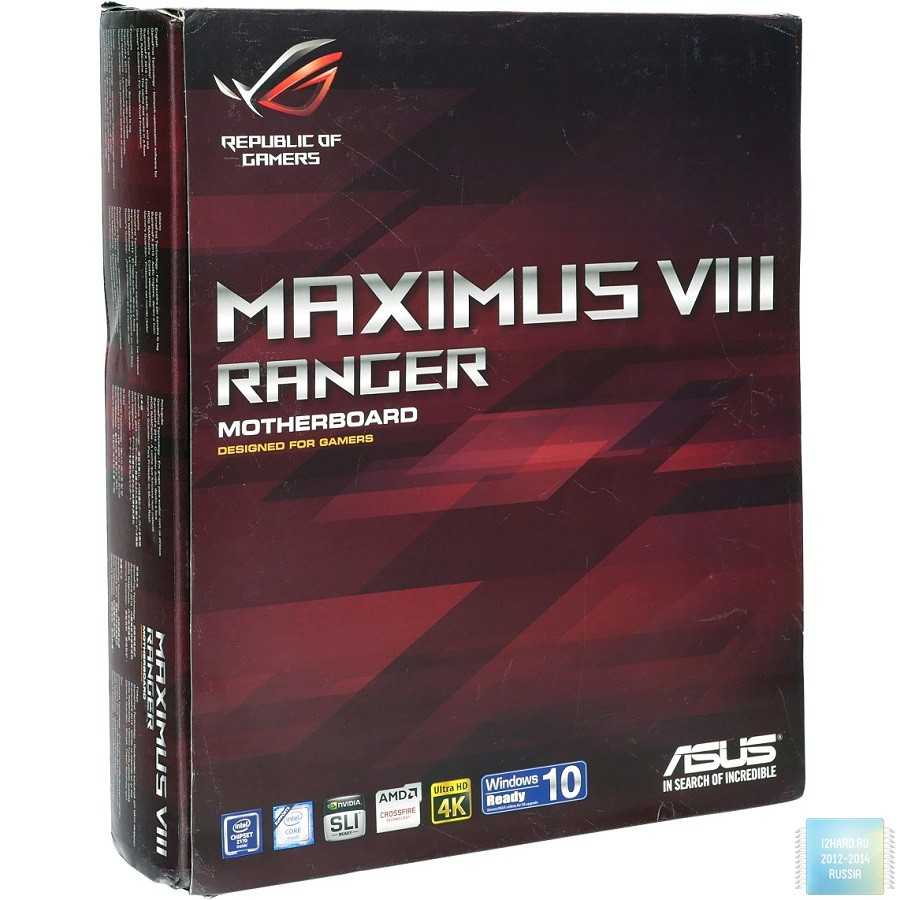

Плата предлагается в коробке средних габаритов, окрашенную в красных тонах. Со всех сторон виднеются крупные надписи с названием модели логотипом серии ROG. Комплект поставки расширенный.

С платой предлагается подробное руководство, диск с драйверами и ПО, четыре кабеля SATA, заглушка на заднюю стенку корпуса, панель Q-Connector, SLI-мостик и крепежные винты для накопителя M.2. Для упрощения установки процессора в соответствующий разъем, предусмотрен переходник CPU Installation Tool. Для тех, кто желает обозначить свой выбор и отразить приверженность продуктам бренда, предусмотрены три круглых стикера с логотипом серии ROG. Набор наклеек для интерфейсных кабелей позволит быстрее сориентироваться при подсоединении соответствующих проводников. Предупредительная табличка на дверь становится уже едва ли не обязательным атрибутом материнских плат игровых линеек.

Фирменные утилиты

Все необходимое и даже больше доступно для скачивания с официального сайта производителя. Основой является программный пакет Ai Suite3.

Для быстрого и удобного переключения между нужными опциями производитель ввел дополнительное меню, которое выходит по клику.

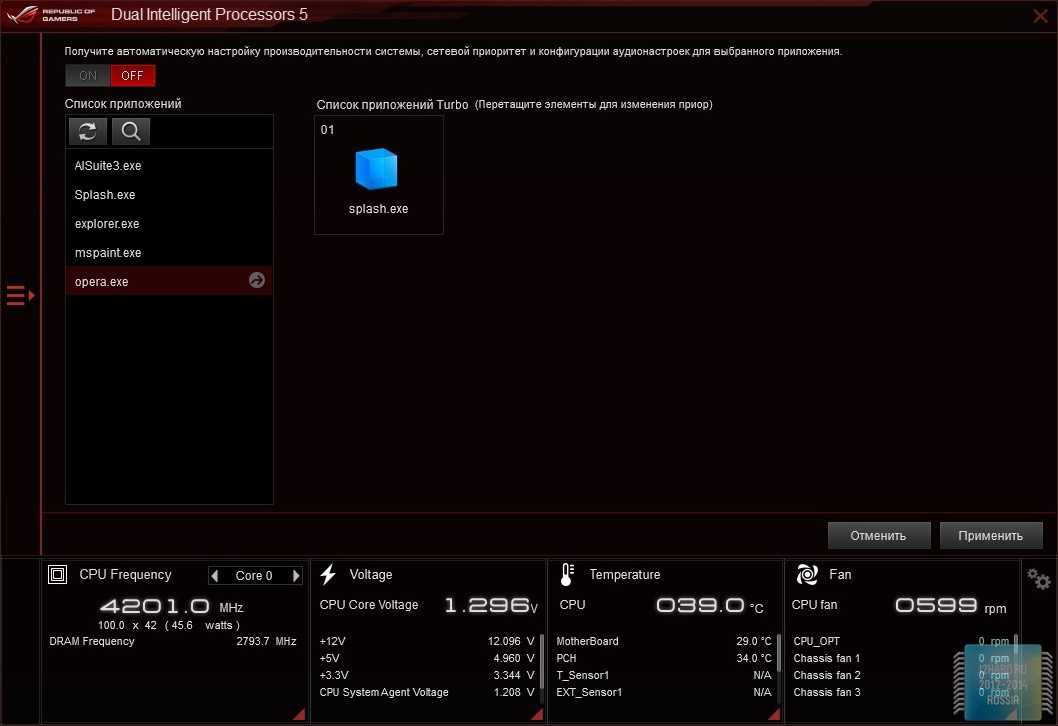

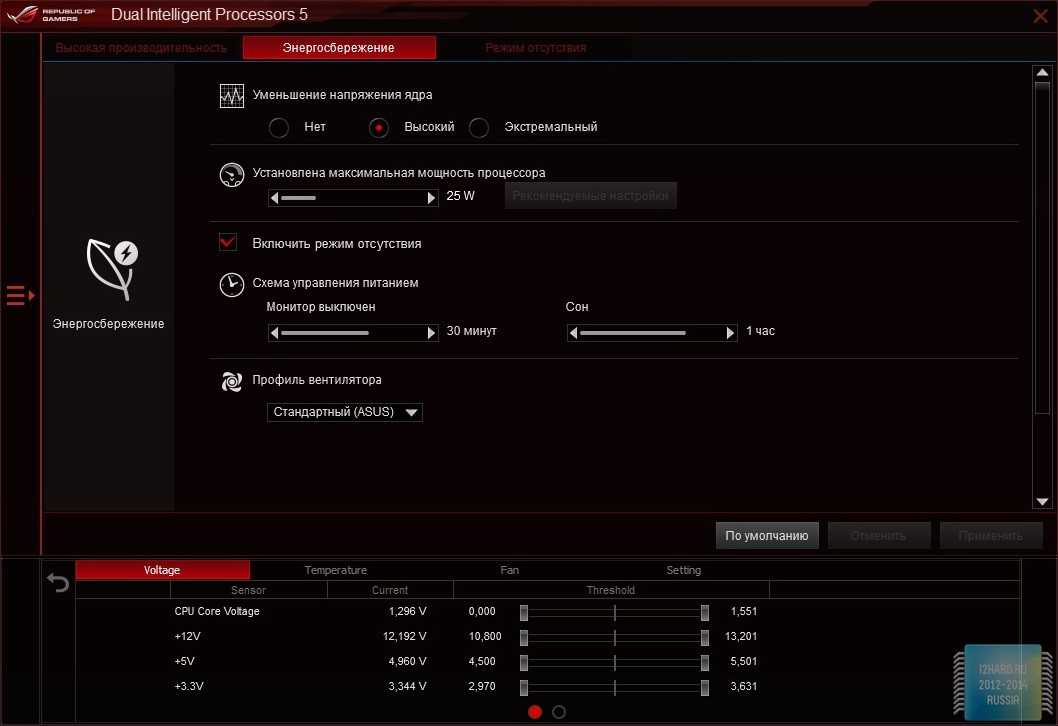

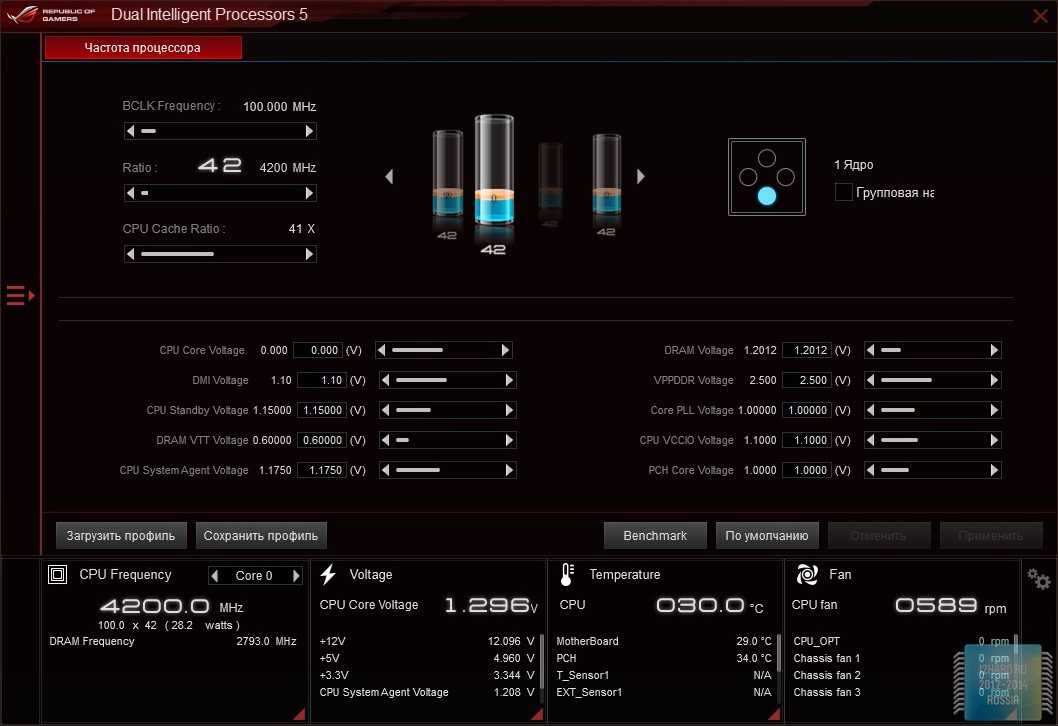

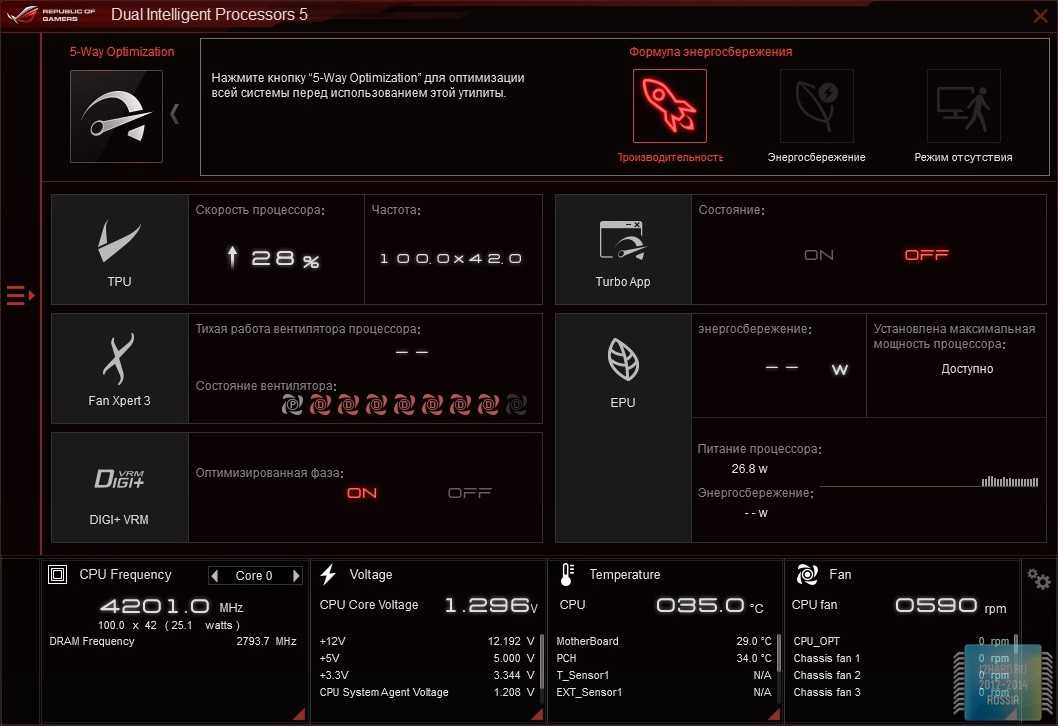

Dual Intelligent Processor 5 – обширный набор настроек по разгону процессора, регулировки вентилдяторов и прочего

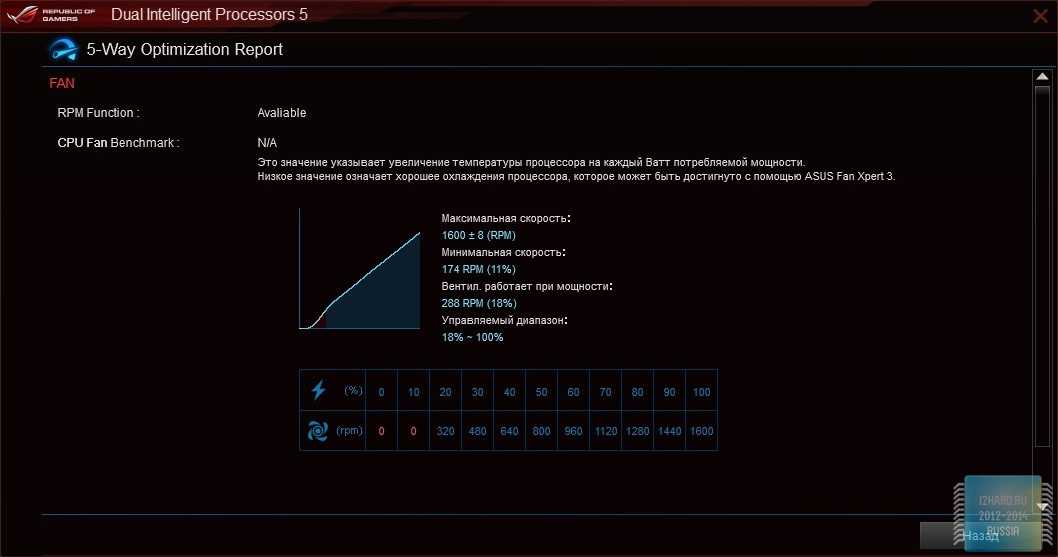

Обратите ваше внимание на кнопку 5-Way Optimization, которая поможет настроить автоматическом режиме производительность вашей системы

Раздел TPU – открывает доступ к изменению множителя и напряжения питания процессора, а также позволяет увеличить частоту и питающее напряжение встроенного графического контроллера.

Turbo App – автоматическая настройка производительности системы (включая сетевой приоритет и конфигурацию аудионастроек) для выбранного приложения.

Раздел EPU – порадует любителей экономить на электроэнергии, так как позволяет изменять настройки способствующие повышению эффективности энергосбережения системы.

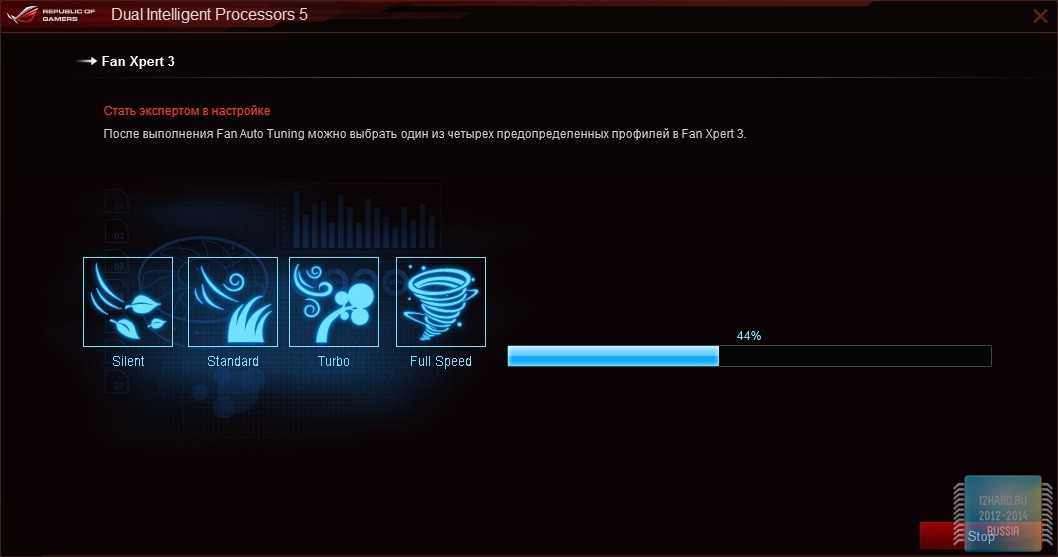

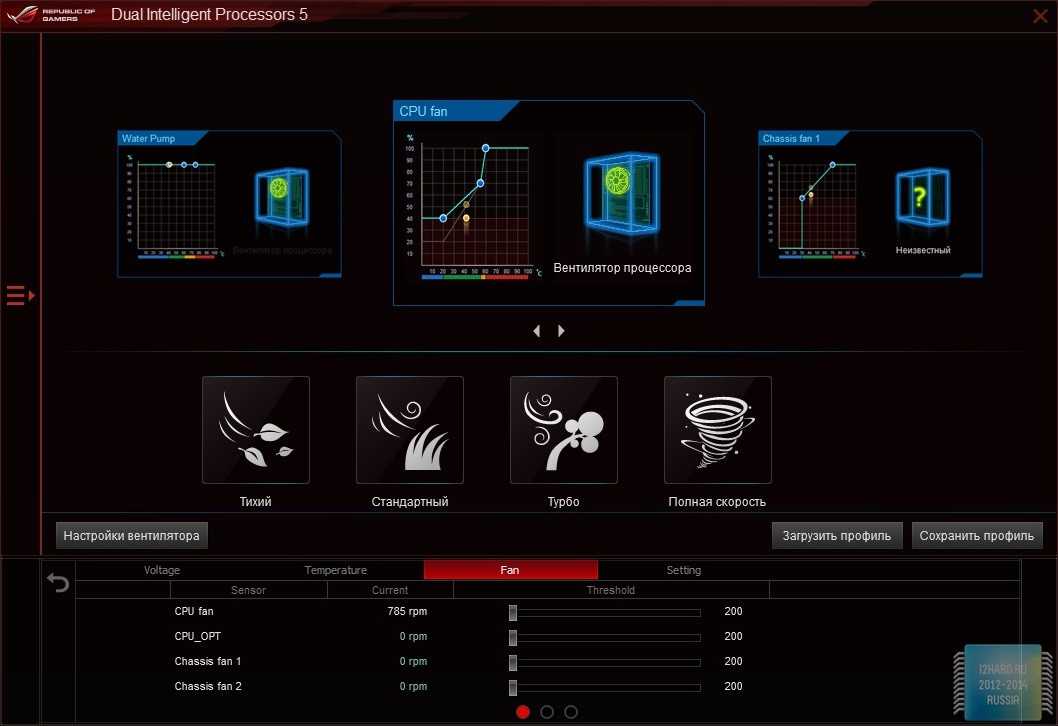

Fan Expert 3 – регулировка работы подключенных вентиляторов, можно настроить вручную или выбрать из готовых вариантов (тихий/стандартный/турбо/полная скорость).

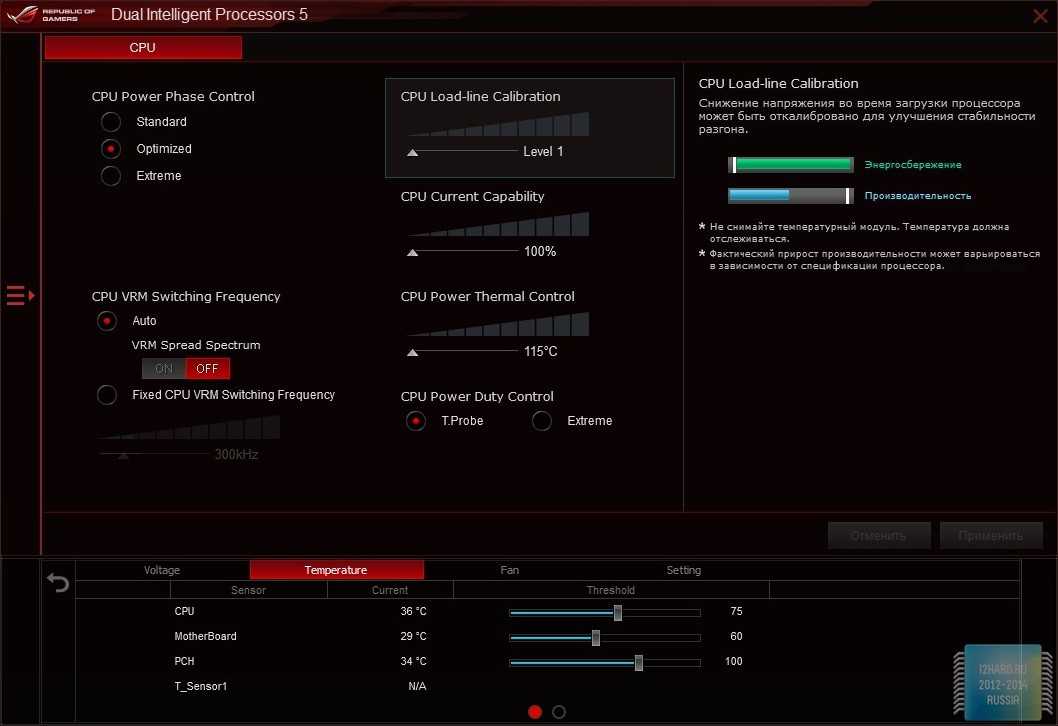

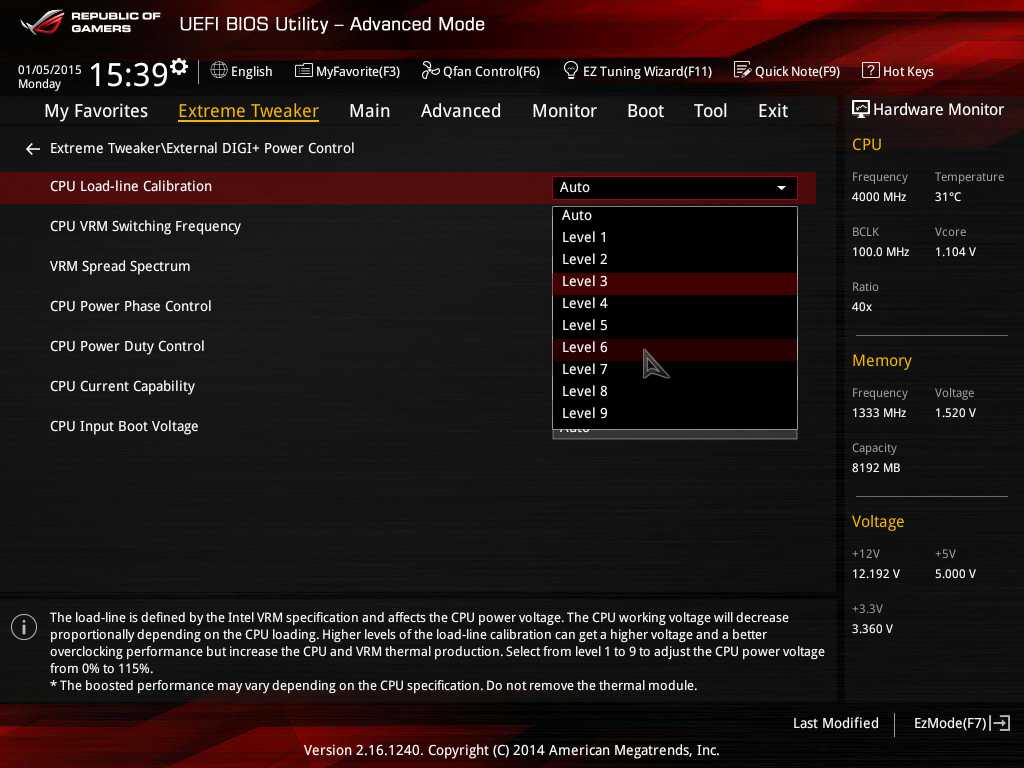

Digi+ VRM – настройки для повышения стабильности при разгоне процессора, а также предусмотрена отдельная вкладка для настройки встроенного в процессор графического чипа.

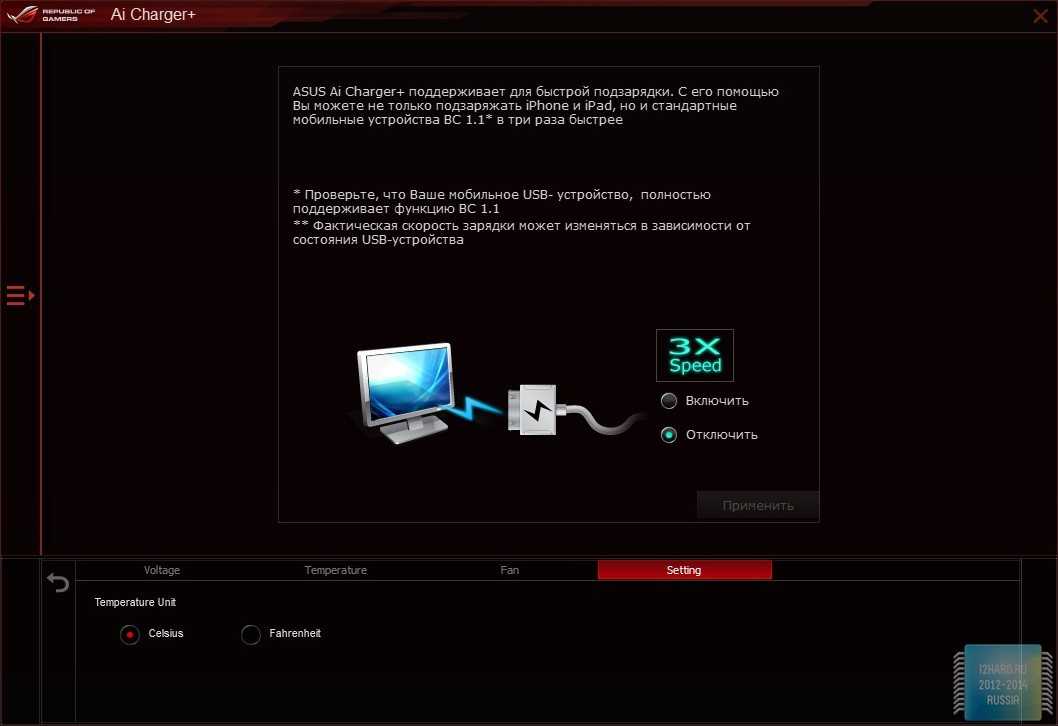

Ai Charger+ – быстрая подзарядка iPod, iPhone, iPad и других мобильных устройств с поддержкой функции BC 1.1.

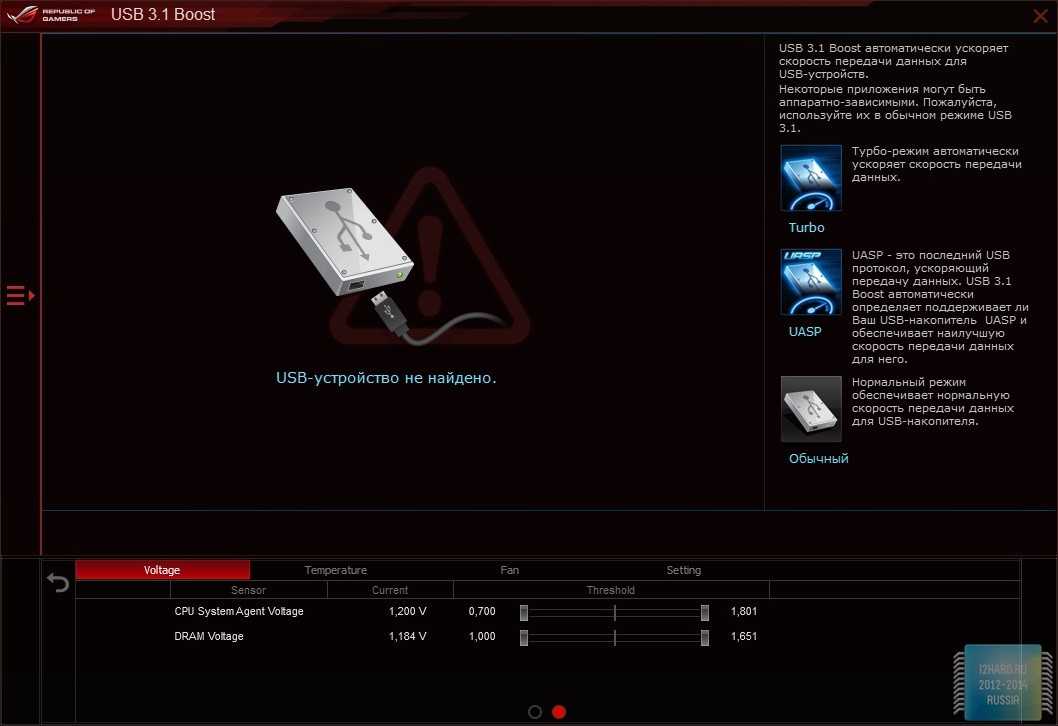

USB 3.1 Boost – ускорение передачи информации через порт USB 3.1.

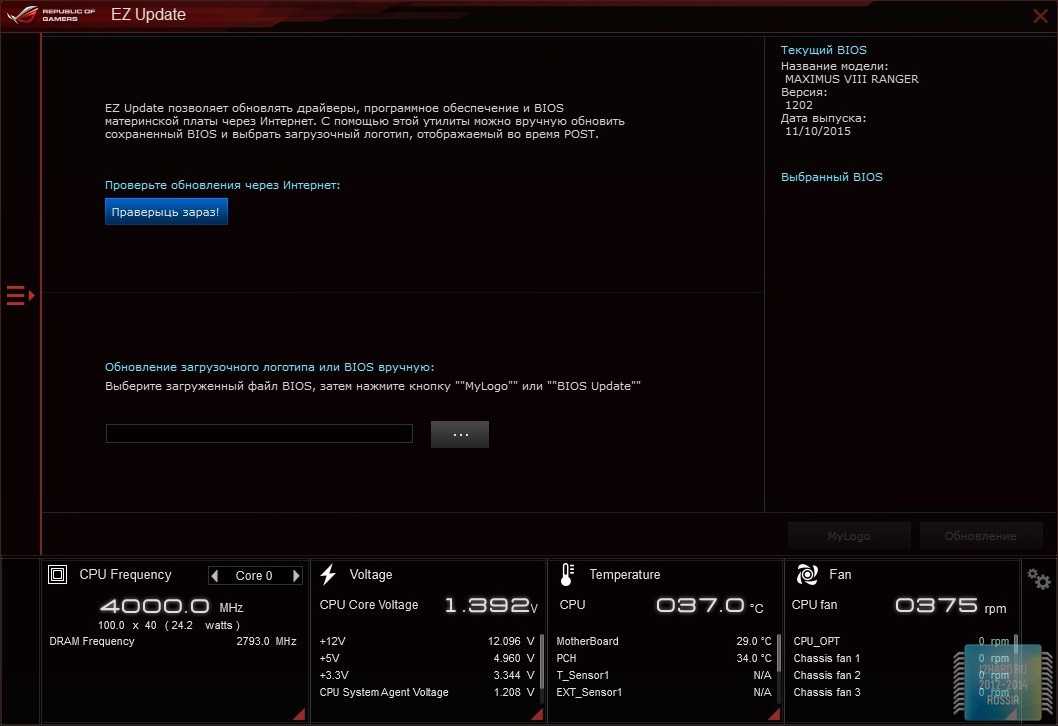

EZ Update – обновление БИОС через интернет.

System Information – общая информация о состоянии системы.

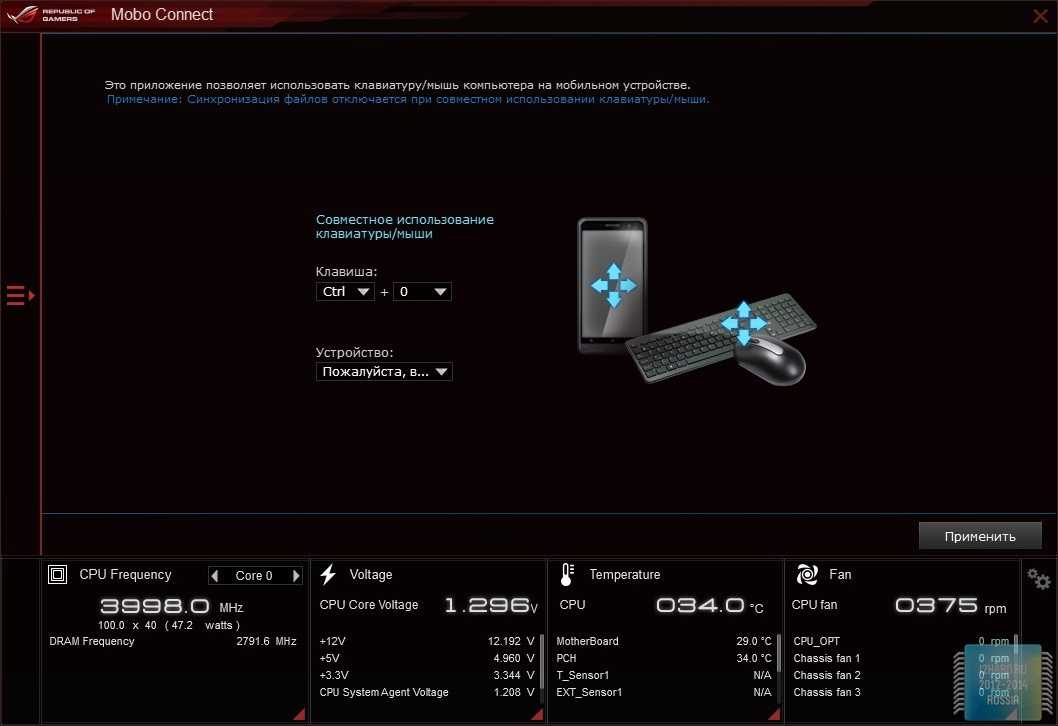

Mobo Connect – приложение, которое позволяет синхронизировать клавиатуру/мышь подключённые к компьютеру с другими мобильными устройствами.

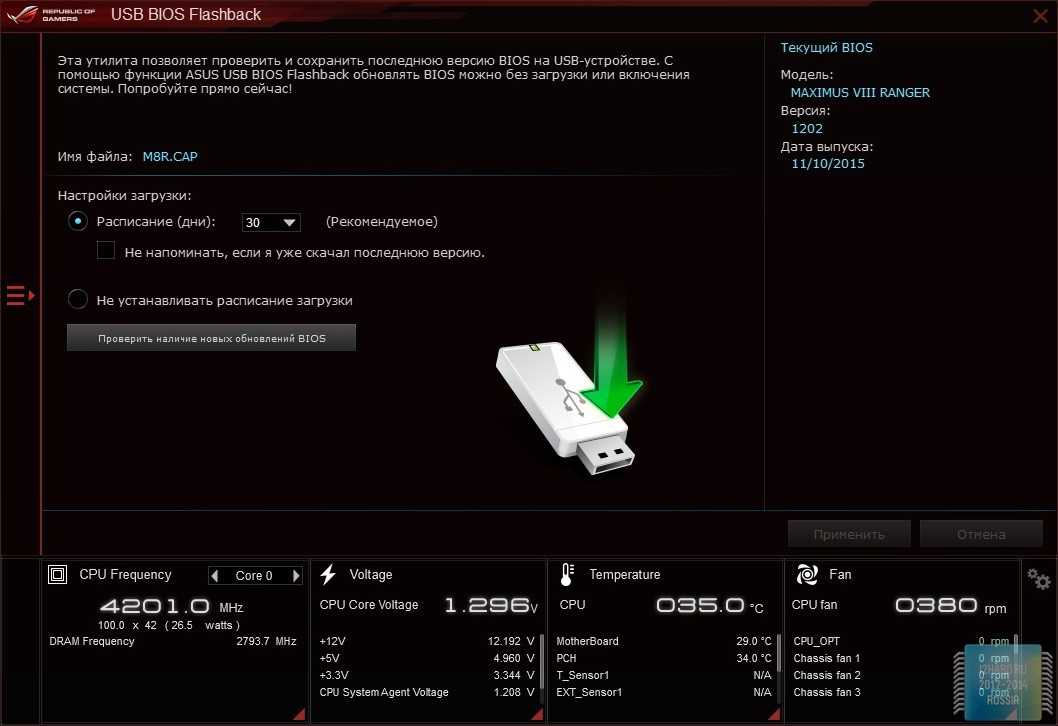

USB BIOS Flashback – проверка и сохранение последней версии BIOS на флеш-накопитель для последующего обновления.

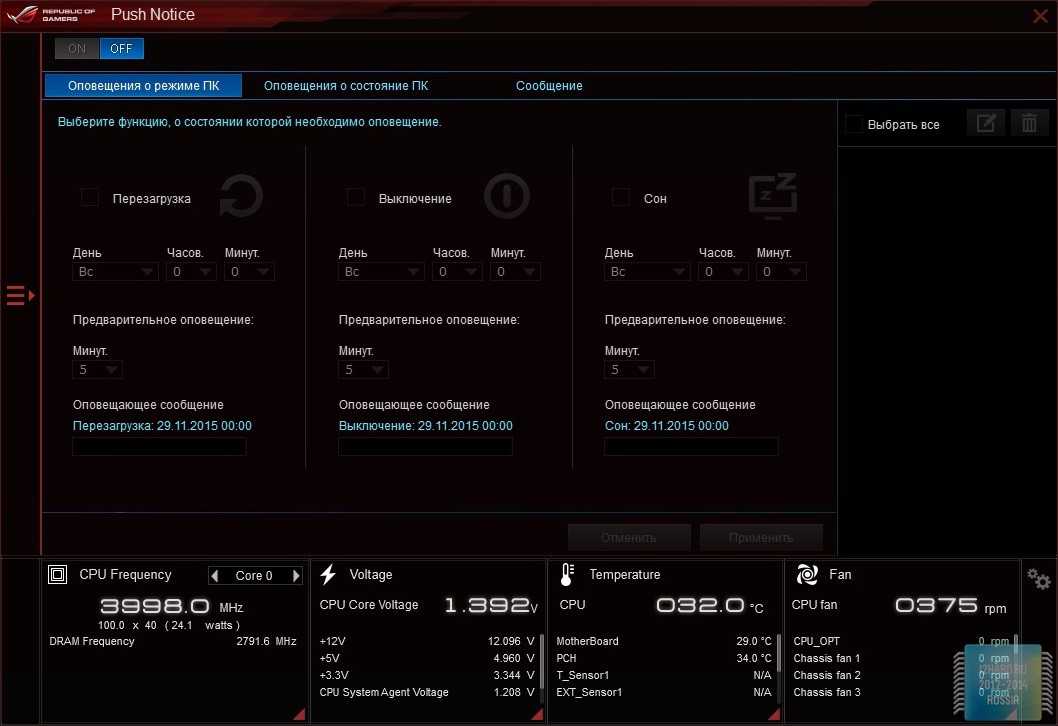

Push Notice – всплывающие или звуковые оповещения по определенному событию, например при превышении допустимой температуры или падении напряжения.

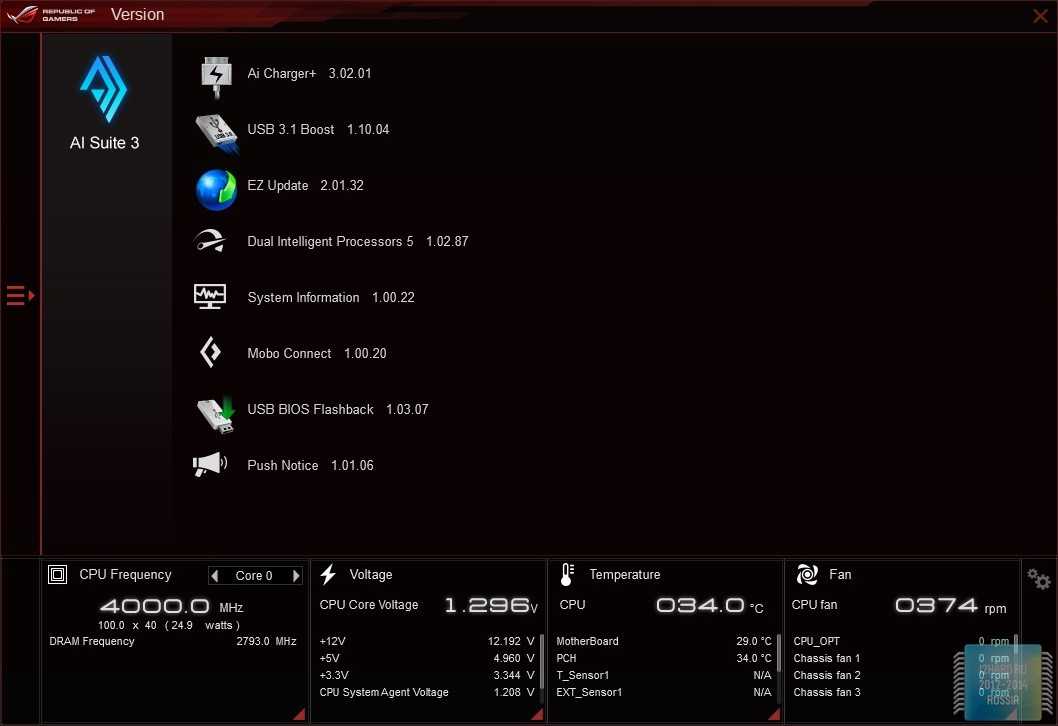

Version – информирует о версии каждой установленной утилиты.

Далее рассмотрим остальной набор вспомогательных утилит.

Asus Boot Setting – содержит две функции, включение быстрой загрузки системы без повторного прохода инициализации и прямой вход в BIOS при перезагрузке без нажатия соответствующей клавиши.

Asus Webstorage – открывает доступ к облачному сервису для хранения вашей информации.

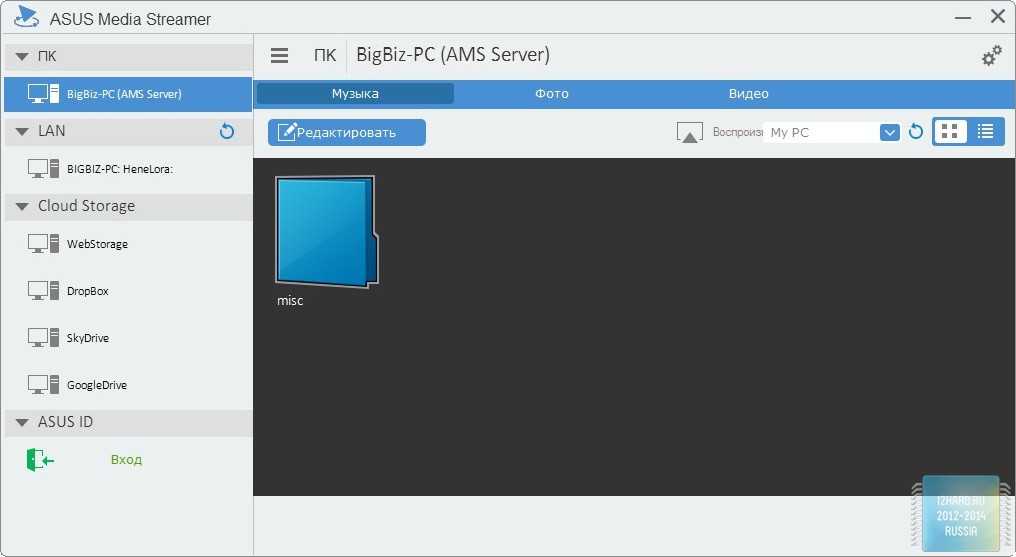

Asus Media Streamer – позволит наслаждаться любым контентом не только на вашем компьютере но и на любом другом совместимом устройстве. Для исправной работы потребуется установка ASUS HomeCloud, при этом не забудьте активировать функцию DLNA на стороннем устройстве.

Если вы обладатель заурядной клавиатуры, то не стоит отчаиваться, приложение KeyBot позволит запрограммировать клавиши с F1 по F12. Тем самым вы расширите функциональные возможности клавиатуры и получите доступ к макро командам.

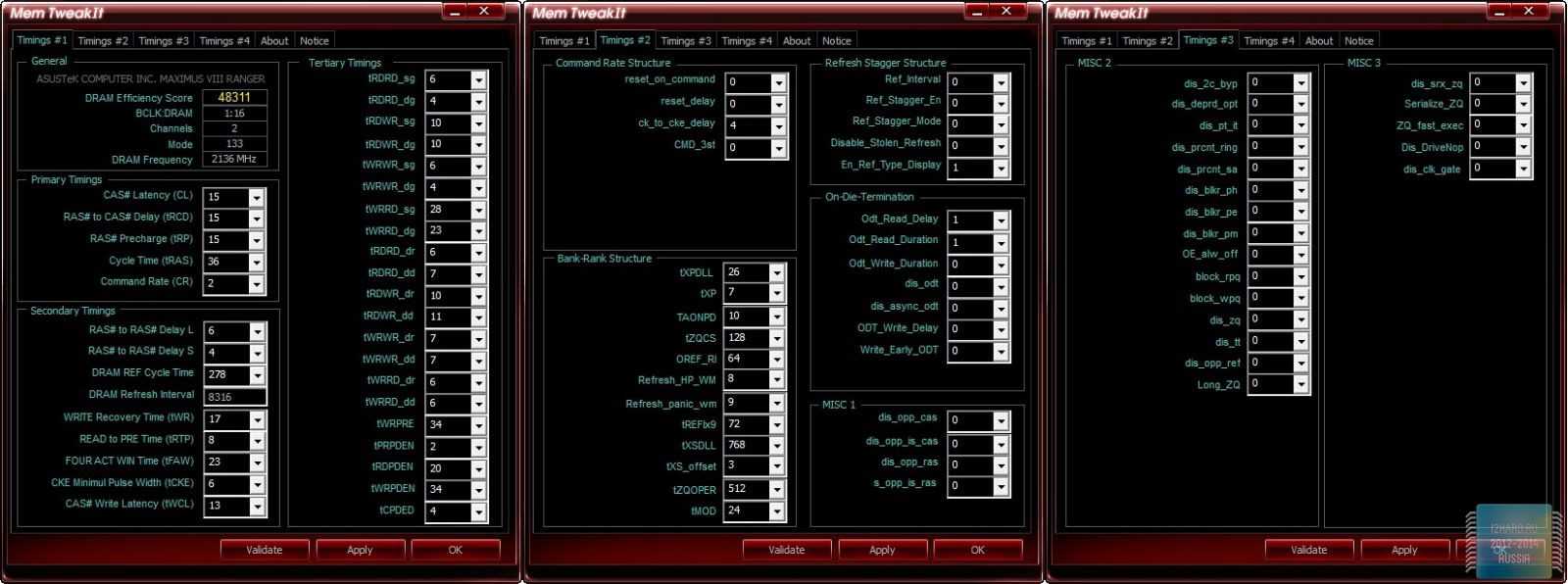

Mem TweakIt – утилита для тонкой подстройки таймингов оперативной памяти, что может благотворно сказаться на разгоне.

Asus PC Diagnostics – предоставляет основную информацию о компьютере и используемых компонентах, а также обладает встроенным стресс – тестом для проверки стабильности системы.

Asus RAMDisk – выделяет часть оперативной памяти для создания подобия HDD, что позволяет существенно снизить скорость загрузки файлов находящихся в выделенной области. Актуально при наличии большого объема оперативной памяти – 32-64 Гб.

Asus RAMCache – выделяет часть оперативной памяти в качестве кэша для HDD, что положительным образом сказывается на скорости загрузки наиболее часто используемых приложений.

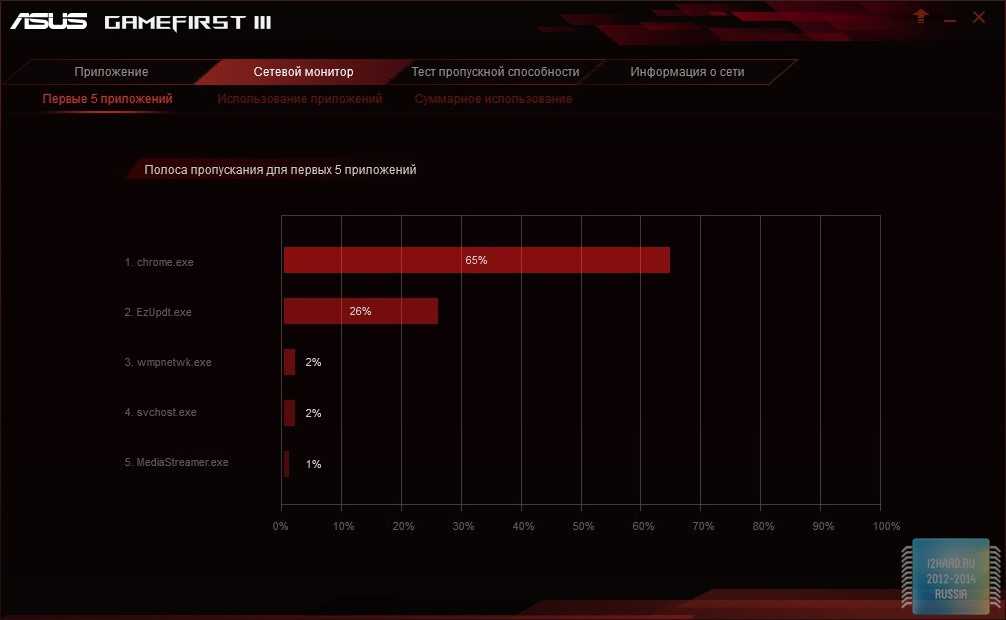

GameFirst III – сетевой монитор с готовыми сценариями по приоритету входящего/исходящего сетевого трафика.

Sonic Radar II – вспомогательное приложение, позволяющее более тонко настроить эквалайзер для требуемого игрового сценария. Улучшение достигается за счет выделения определенного частотного диапазона. К примеру, из готовых профилей можно выбрать High Range, это позволит более отчетливо слышать стрельбу/шаги/бег.

Asus Mini Bar – маленькая и удобная утилита, которая позволяет осуществить быстрый доступ к разделам Fan Expert 3/EPU/PC Cleaner, которые являются частью Ai Suite3.

EZ Update – обновление БИОС через интернет.

Обзор и тест материнской платы ASUS MAXIMUS VIII RANGER

Материнские платы ASUS пользуются заслуженной популярностью во всем мире и на то есть веские причины. Данная компания обладает впечатляющим ассортиментом из самых разнообразных моделей, начиная от бюджетных и заканчивая самыми продвинутыми. Благородя этому, производитель успешно конкурирует на рынке в различных ценовых сегментах. Также, не мало внимания уделяется и игровой тематике, будь то расширенная функциональность или какая-то геймерская атрибутика. С появлением процессоров Intel Skylake, ASUS пополнила специализированную серию ROG несколькими моделями, одну из которых мы сегодня и рассмотрим.

Порты

1.Порты USB 3.2 Gen 2 (USB-A)

Неизвестно. Помогите нам, предложите стоимость. (Asus Maximus VIII Hero)

Неизвестно. Помогите нам, предложите стоимость. (Asus Maximus VIII Ranger)

USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют более старый разъем USB-A.

2.Порты USB 3.2 Gen 1 (USB-A)

USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют старый разъем USB-A.

3.Порты USB 3.2 Gen 2 (USB-C)

Неизвестно. Помогите нам, предложите стоимость. (Asus Maximus VIII Hero)

Неизвестно. Помогите нам, предложите стоимость. (Asus Maximus VIII Ranger)

USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют разъем USB-C.

4.Порты USB 3.2 Gen 1 (USB-C)

Неизвестно. Помогите нам, предложите стоимость. (Asus Maximus VIII Hero)

Неизвестно. Помогите нам, предложите стоимость. (Asus Maximus VIII Ranger)

USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют разъем USB-C.

5.порты USB 2.0

Чем больше портов USB 2.0, тем больше устройств, совместимых с USB 2.0, можно подключить к компьютеру.

6.Порты USB 3.2 Gen 2×2

Неизвестно. Помогите нам, предложите стоимость. (Asus Maximus VIII Hero)

Неизвестно. Помогите нам, предложите стоимость. (Asus Maximus VIII Ranger)

USB 3.2 Gen 2×2 был представлен в 2019 году. Он поддерживает скорость до 20 Гбит/с и использует разъем USB-C.

7.Порты USB 4 40Gbps

Неизвестно. Помогите нам, предложите стоимость. (Asus Maximus VIII Hero)

Неизвестно. Помогите нам, предложите стоимость. (Asus Maximus VIII Ranger)

Эта версия USB 4 поддерживает очень высокие скорости до 40 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.

8.Порты USB 4 20Gbps

Неизвестно. Помогите нам, предложите стоимость. (Asus Maximus VIII Hero)

Неизвестно. Помогите нам, предложите стоимость. (Asus Maximus VIII Ranger)

Эта версия USB 4 поддерживает скорость до 20 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.

9.Порты Thunderbolt 4

Неизвестно. Помогите нам, предложите стоимость. (Asus Maximus VIII Hero)

Неизвестно. Помогите нам, предложите стоимость. (Asus Maximus VIII Ranger)

Количество портов USB, совместимых с Thunderbolt 4. Эти порты поддерживают скорость до 40 Гбит/с, включая минимальную скорость PCIe 32 Гбит/с. Это гарантирует, что он может поддерживать два внешних экрана 4K (или один внешний экран 8K).

Страница 1: Тест и обзор: ASUS Maximus VIII Ranger – материнская плата ROG начального уровня для Skylake

В нашей тестовой лаборатории уже побывали Maximus VIII Gene и Maximus VIII Extreme, две материнские платы из серии Republic of Gamers от ASUS, предназначенные для процессоров Skylake-S. Материнская плата Gene относится к форм-фактору Micro-ATX, для флагмана тайваньский производитель выбрал формат E-ATX. Как и в случае материнской платы Maximus VII Ranger (на чипсете Z97 под Haswell), материнская плата Ranger выполнена в формате ATX и является начальной моделью ROG. Название «Maximus VIII Ranger» было вполне ожидаемым.

ASUS и раньше предлагала недорогие материнские платы в линейке ROG. Например, в семействе Maximus VI Series (Intel Z87) была впервые представлена материнская плата Hero по доступной цене. Годом позже вышла линейка ROG Maximus VII (Intel Z97), в которой ASUS добавила еще одну «бюджетную» модель Ranger. Плата мела форм-фактор ATX и хорошее базовое оснащение, по сравнению с другими моделями ROG она стоила вполне доступно.

В 2015 году в семействе ROG появилась Maximus VIII Ranger, тоже сравнительно дешевая материнская плата по сравнению с другими моделями ROG. У материнской платы ATX доступно четыре слота памяти DDR4 DIMM, три механических слота PCIe 3.0 x16 и три слота PCIe 3.0 x1, два SATAe и два SATA 6 Гбит/с, шесть USB 3.0, восемь USB 2.0 и два порта USB 3.1. Конечно, имеется поддержка Gigabit LAN и приличная встроенная аудио карта. Дополняют набор функций слот M.2 (M-key). Так что вы получите вполне достойную основу для системы Skylake-S.

Обзор ASUS Maximus VIII Ranger.

Внешний вид вполне соответствует другим моделям ROG. Текстолит материнской платы черный, слоты и порты черные и серые. Красно-серебристый радиатор тоже стал весьма интересной переменой по сравнению с предыдущей красно-черной схемой.

Спецификации

Ниже приведены технические спецификации ASUS Maximus VIII Ranger:

Обзор спецификаций ASUS Maximus VIII Ranger
Функции северного моста/CPU
Формат материнской платы	ATX
Производитель и модель	ASUSMaximus VIII Ranger
Сокет CPU	LGA1151
Разъёмы питания	1x 24-конт. ATX1x 8-конт. EPS12V
Фазы CPU	10 штук
Розничная цена	14,9 тыс. рублей177 евро
Сайт производителя	Официальная страница ASUS Maximus VIII Ranger
Чипсет	Intel Z170 Express
Память и тип	4x DDR4 (два канала)
Подсистема памяти	Макс. 64 Гбайт (планками по 16 Гбайт)
SLI / CrossFire	SLI (2-Way), CrossFireX (3-Way)
Встроенные функции
PCI Express	2x PCIe 3.0 x16 (электрически x16/x8) через Skylake-S CPU1x PCIe 3.0 x16 (электрически x4) через Intel Z1703x PCIe 3.0 x1 через Intel Z170
PCI	—
Интерфейсы SATA(e), SAS и M.2/U.2	2x SATA Express 10 Гбит/с (4x SATA 6 Гбит/с) с поддержкой RAID 0, 1, 5, 10 через Intel Z1702x SATA 6G, 2x через Intel Z170 с поддержкой RAID 0, 1, 5, 101x M.2 (M-Key) 32 Гбит/с через Intel Z170 (общие ресурсы в режиме SATA)
USB	2x USB 3.1 (2x на панели ввода/вывода, 1x Type A и 1x Type C) через ASMedia ASM11426x USB 3.0 (2x на панели ввода/вывода, 4x через гребенку) через Intel Z1708x USB 2.0 (4x на панели ввода/вывода, 4x через гребенку) через Intel Z170
Видеовыходы	1x HDMI 1.4b1x DisplayPort 1.2
WLAN / Bluetooth	—
Thunderbolt	—
LAN	1x Intel I219-V Gigabit-LAN
Аудио кодек и интерфейсы	8-канальный ROG SupremeFX 2015 (Realtek ALC1150) аудио кодек5x 3,5 мм аудио1x TOSLink
Разъёмы подключения вентиляторов	2x CPU FAN 4-конт.4x Chassis FAN 4-конт.1x Water Pump 4-конт.1x Extension FAN PCB Header 5-конт.

» Fotostrecke

Если сравнить коробку модели начального уровня с материнскими платами Maximus VIII Gene и Maximus VIII Extreme, то с первого взгляда будет заметен одинаковый дизайн и расцветка. Многие годы ASUS использует для материнских плат ROG расцветку с разными оттенками красного. По центру красуется название модели, слева вверху расположен логотип ROG, справа внизу – ASUS, левее напечатаны разные логотипы функций. Лицевая сторона коробки открывается вверх, что позволяет ознакомиться со списком функций.

Комплект поставки

После вскрытия коробки мы обнаружили следующие аксессуары:

Заглушку ввода/вывода
Руководство материнской платы, DVD с драйверами и утилитами
Руководство по быстрому старту
Четыре кабеля SATA
Мостик 2-Way SLI
Q-Connectors
Наклейки на кабели ROG
Вывеску на дверь ROG
Три наклейки на вентиляторы ROG
Инструмент установки CPU
Винт для слота M.2

В комплект поставки входит панель ввода/вывода, руководство материнской платы и DVD с драйверами и утилитами, руководство по быстрому старту, четыре кабеля SATA, мостик 2-way SLI, Q-Connectors, инструмент установки CPU, винт для слота M.2. Также вы получите вывеску на дверь ROG, наклейки для кабелей и три наклейки для вентиляторов.

<>Тест и обзор: ASUS Maximus VIII Ranger – материнская плата ROG начального уровня для SkylakeASUS Maximus VIII Ranger | Функции и раскладка (1)

Комплект поставки

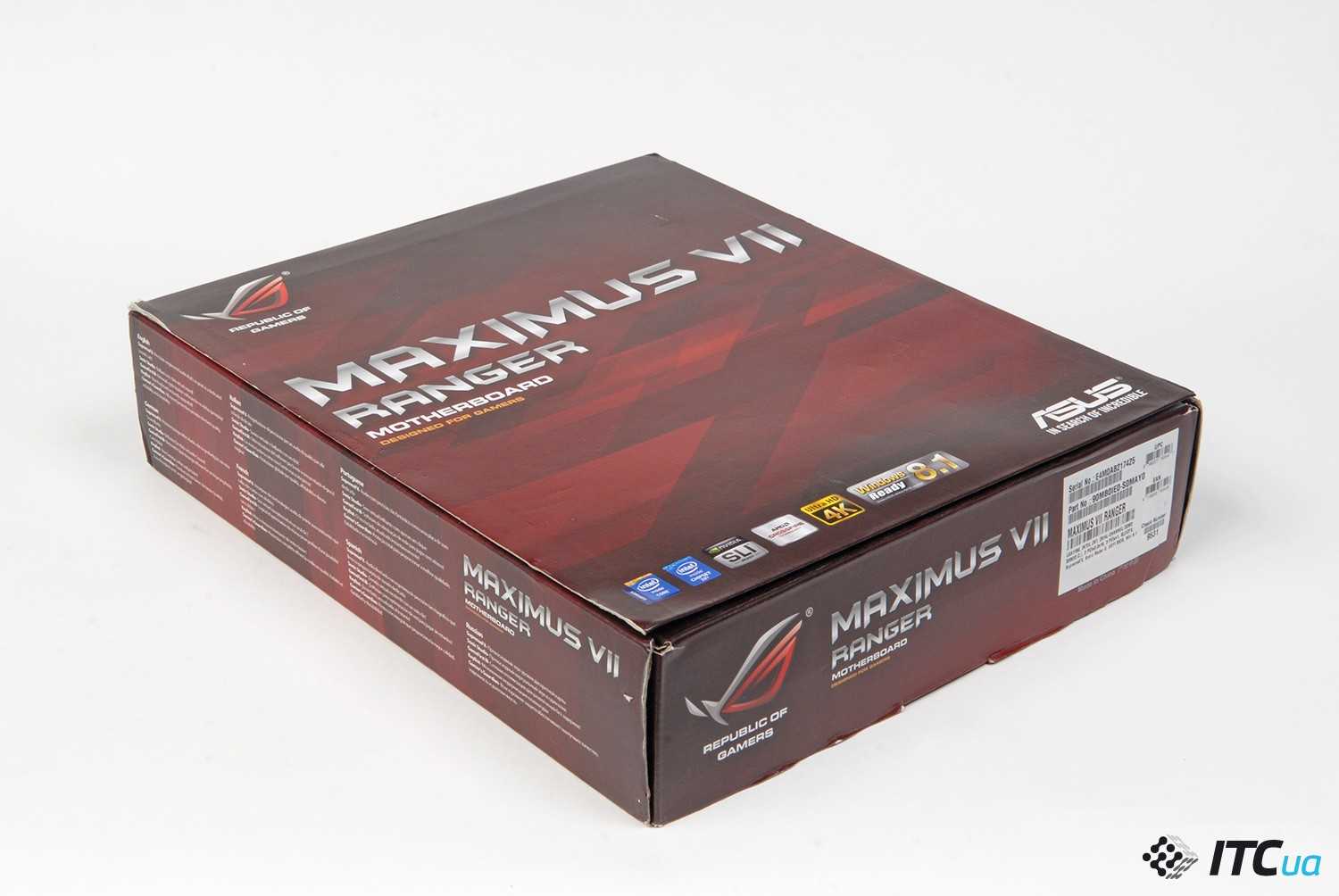

Плата предлагается в коробке средних размеров с характерным окрасом для устройств серии Republic Of Gamers.

За откидывающейся верхней панелью нет прозрачное окна, через которое можно было бы разглядеть устройство. Здесь указан список ключевых технологий и фото, на котором отражены топология и компоновка платы.

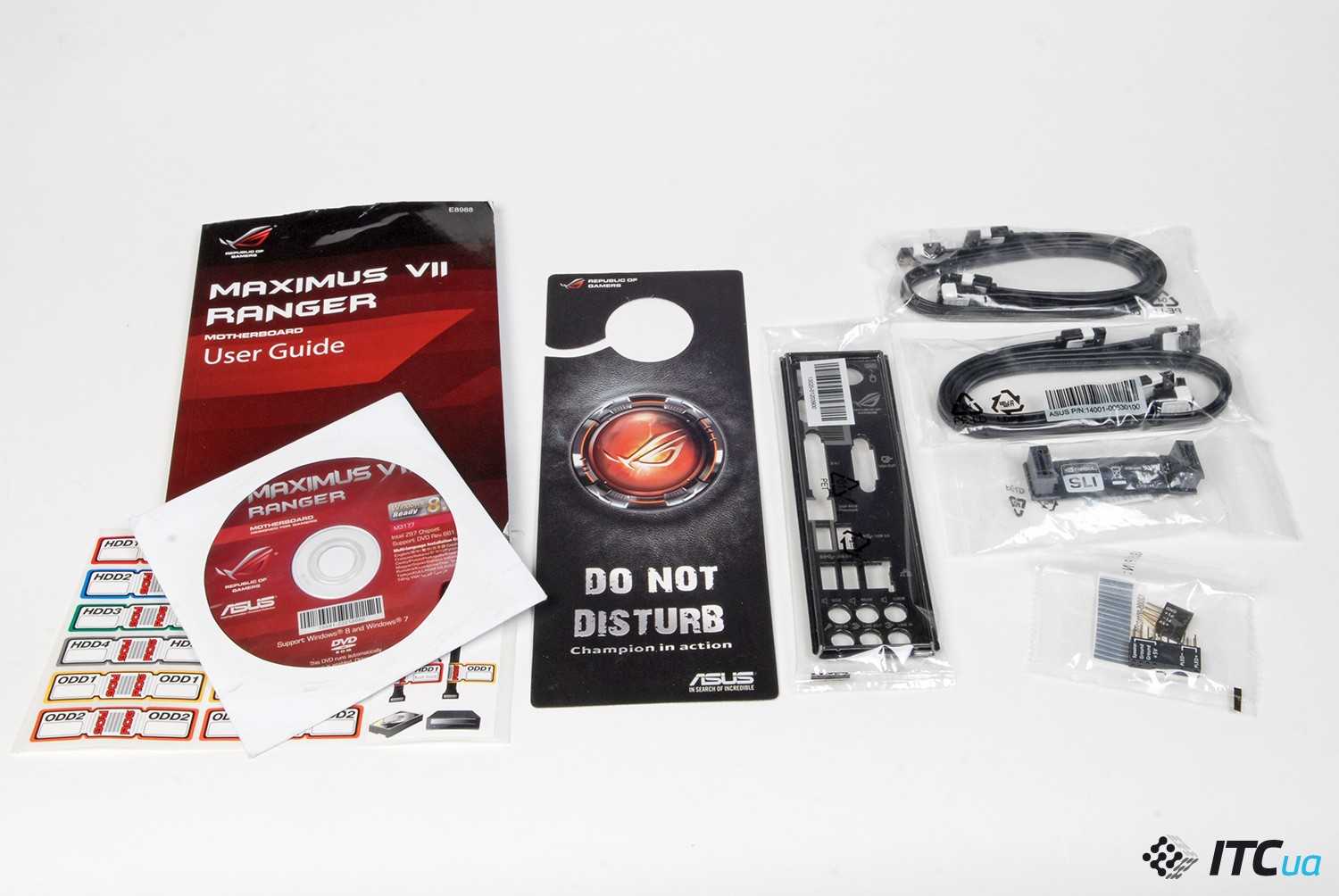

В комплекте с ASUS MAXIMUS VII RANGER предлагается подробное руководство, диск с драйверами и ПО, 4 кабеля SATA, заглушка на заднюю стенку корпуса, мостик SLI и переходники Q-Connector. Для маркировки интерфейсных кабелей предусмотрен набор наклеек, а табличка на дверь с просьбой не беспокоить позволит чемпиону виртуальных баталий сконцентрироваться на победе в очередном раунде.

Разгон и тестирование

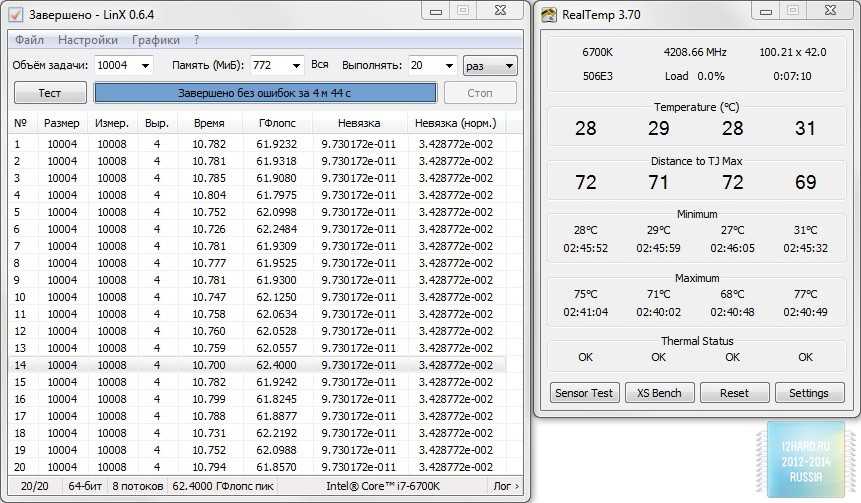

Было решено сравнить производительность процессора в двух случаях, при работе на частоте 4000 МГц и в режиме разгона. С помощью материнской платы ASUS MAXIMUS VIII RANGER удалось повысить частоту процессора на 17%, она составила 4700 МГц. Такой результат был достигнут при выставлении настроек напряжения питания процессора вручную до значения 1.45В. Другой способ разгона доступен при повышении частоты шины BCLK, но следует делать это аккуратно, так как она связана с другими шинами. Разогнать процессоры без литеры K в названии посредством BCLK у вас не получится, так как данная возможность по сути заблокирована.

Предлагаю ознакомиться с результатами различных тестовых приложений.

Благодаря возможности разгона мы получаем заметную прибавку к производительности во всех тестовых приложениях. Но не следует забывать о безопасности разгона, поэтому старайтесь не превышать допустимые значения по тому или иному параметру. Помимо этого, какого-то существенного разброса в полученных значениях между разными материнскими платами не будет, так как скорость работы в данном случае зависит только от процессора. С другой стороны, материнская плата напрямую влияет на разгон, а значит, в какой-то мере и на производительность.

Настройки UEFI BIOS

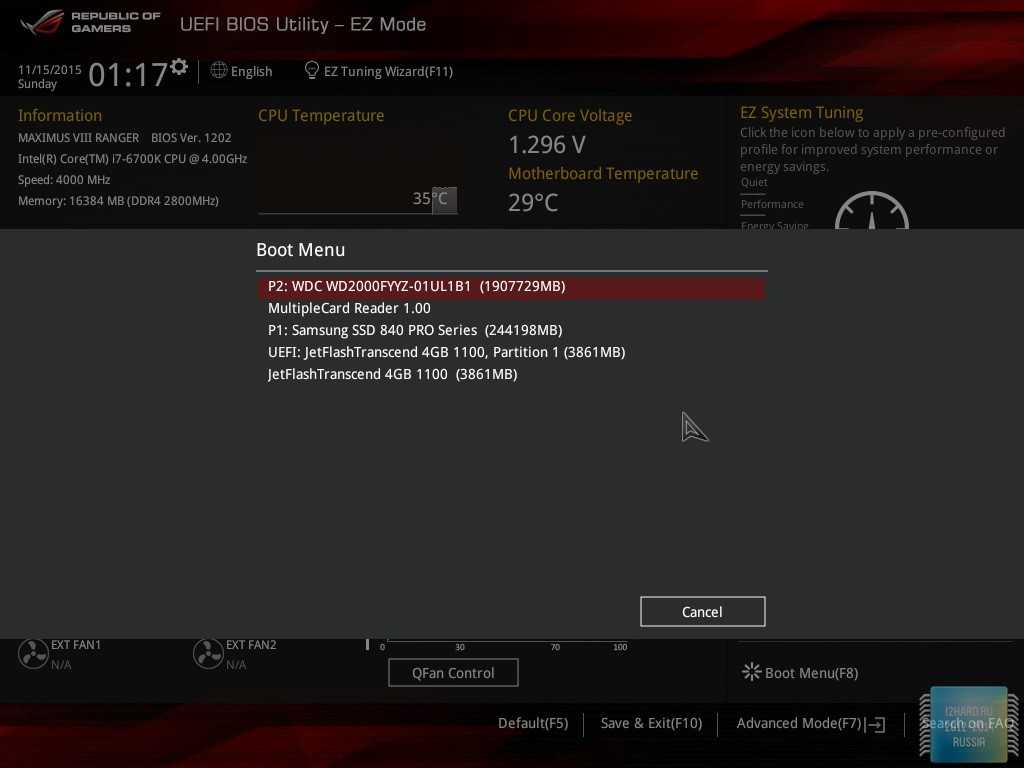

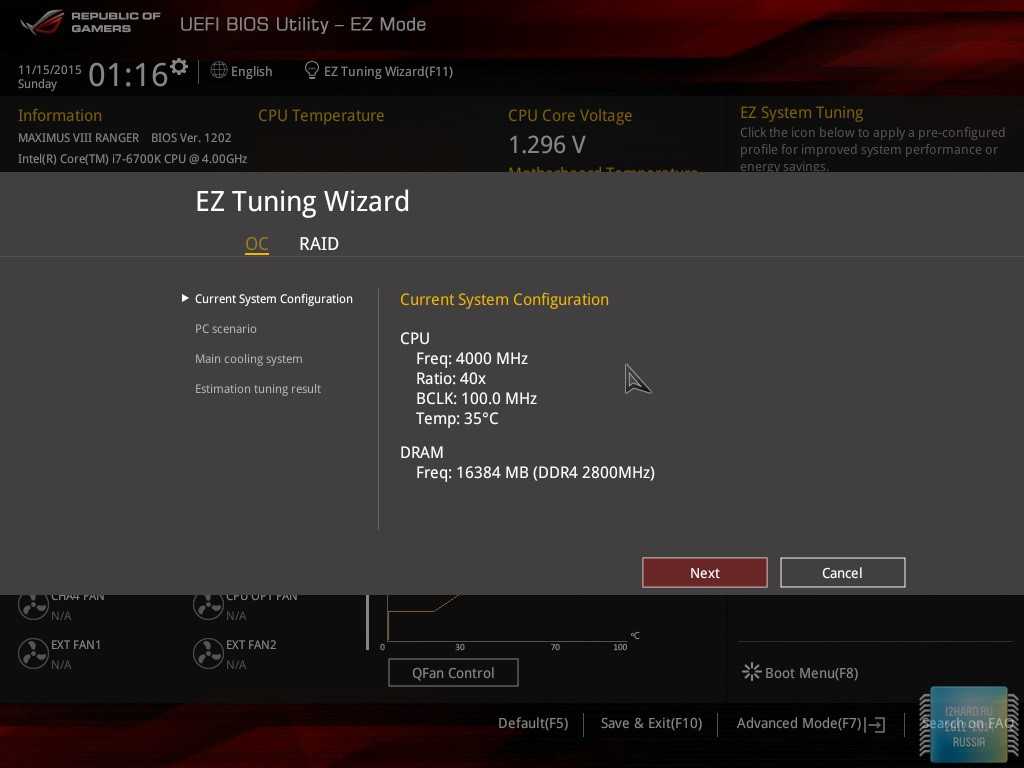

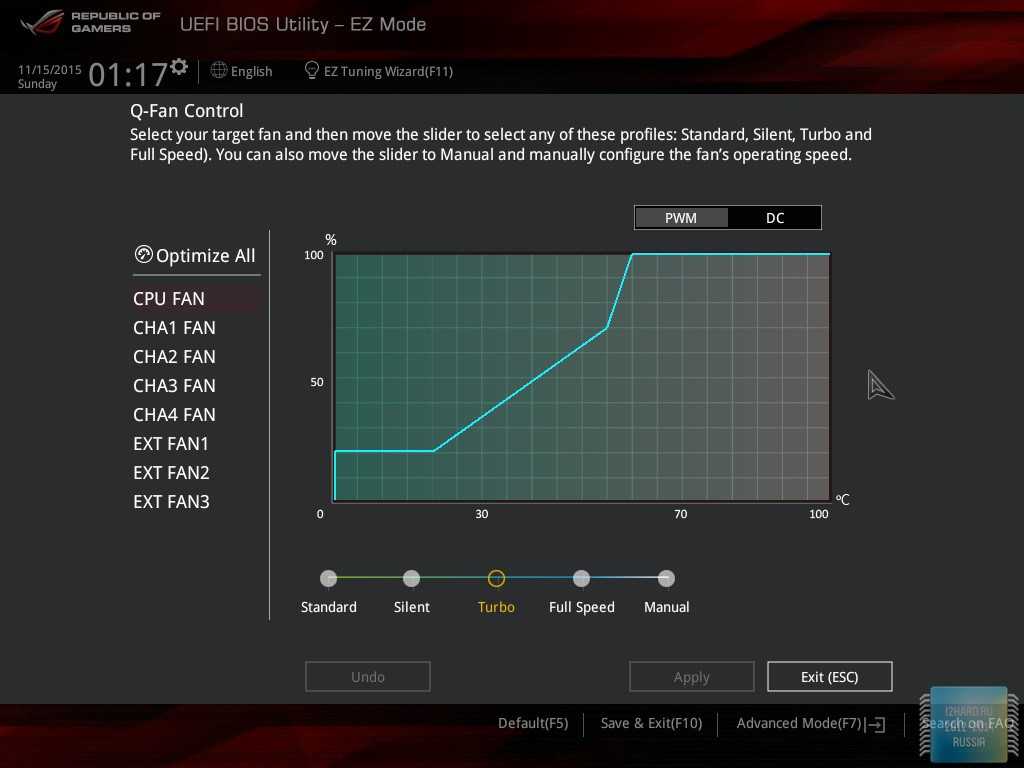

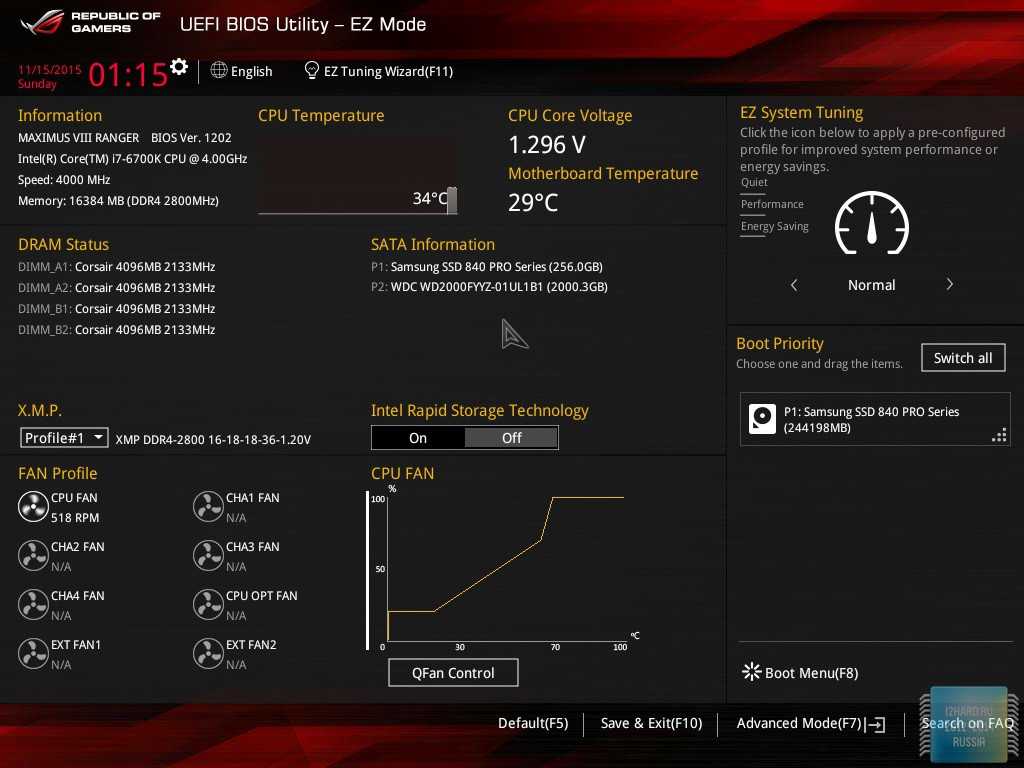

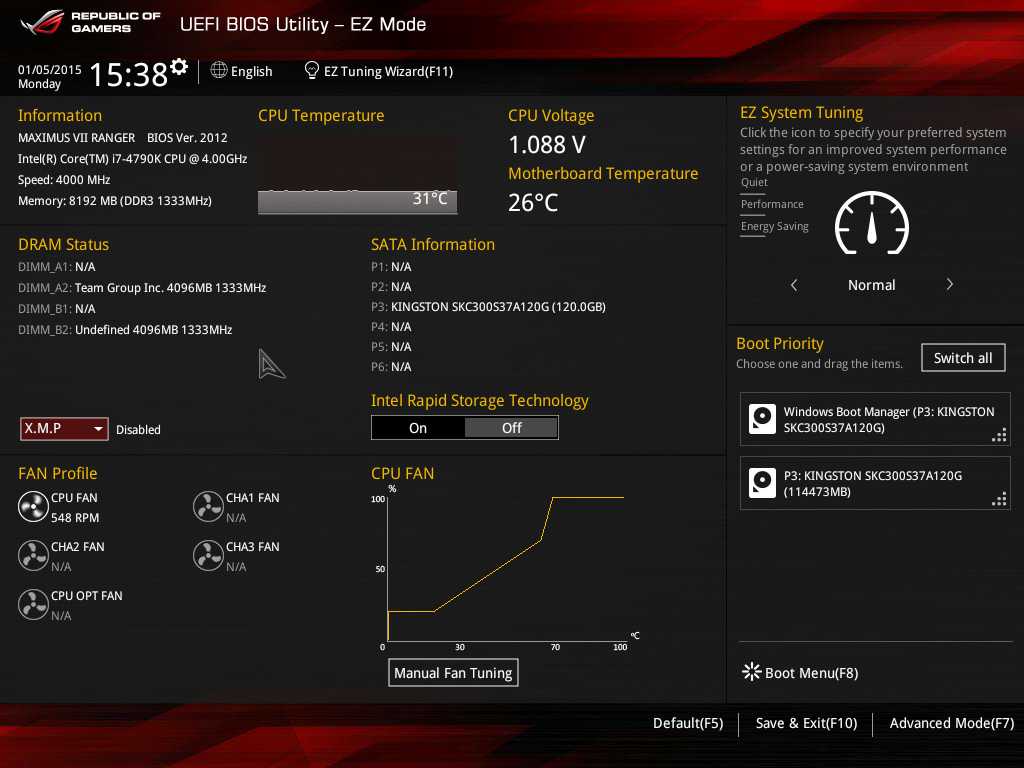

Упрощенный режим BIOS озаглавлен EZ-Mode. Здесь доступна базовая информация о состоянии системы, есть возможность автоматического разгона с помощью EZ Tuning Wizard или настройка работы подключенных вентиляторов через Q-Fan Control. Также здесь доступен выбор загрузочного устройства, можно сменить язык или установить дату. Кстати о русификации меню, оно по-прежнему далеко от совершенства, поэтому рекомендую пользоваться английской версией.

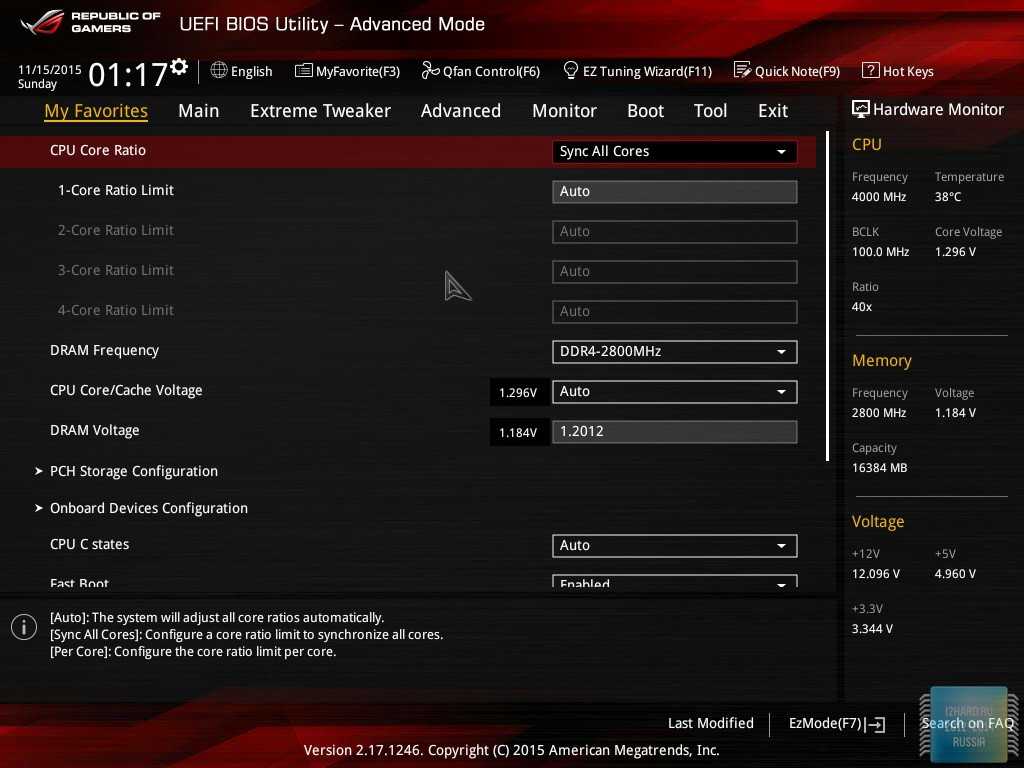

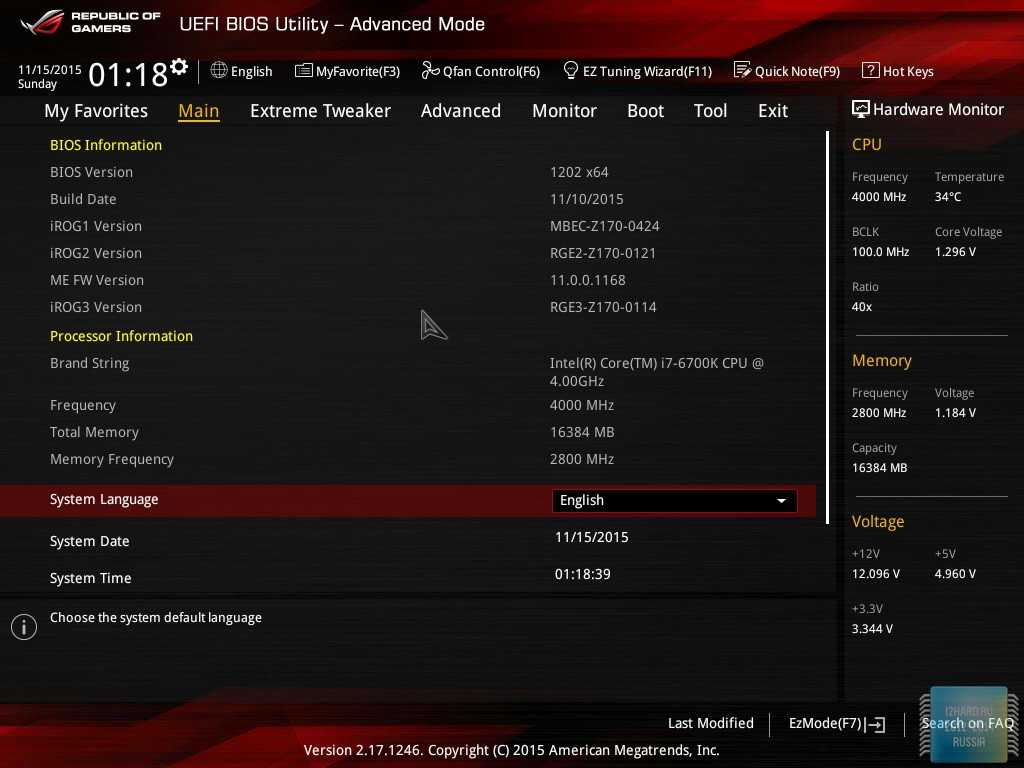

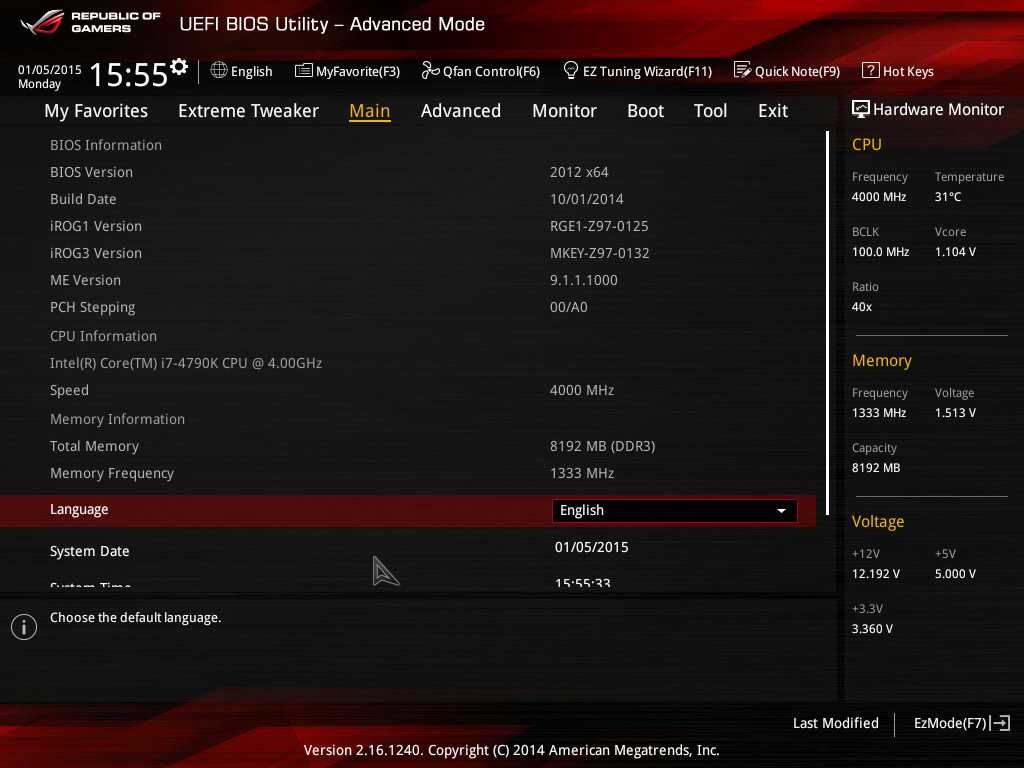

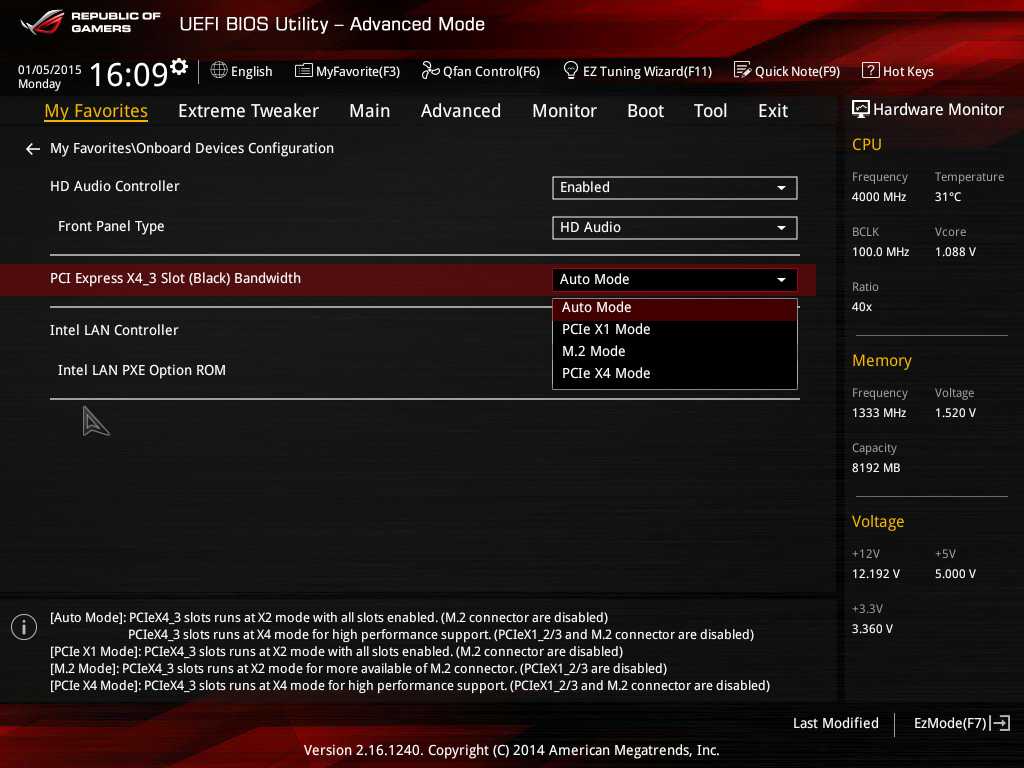

Самое интересное раскрывается при переходе в режим Advanced Mode. Первая вкладка «My Favorites» по умолчанию пуста, с ее помощью вы можете создать кастомизированное окошко с нужным набором параметров. Если раньше окно было пустым, то теперь производитель создал собственную заготовку и снабдил данную страничку типовым набором опций, которые могут пригодиться при разгоне. Вкладка «Main» – носит информативный характер и здесь можно настроить только дату/время или выбрать язык.

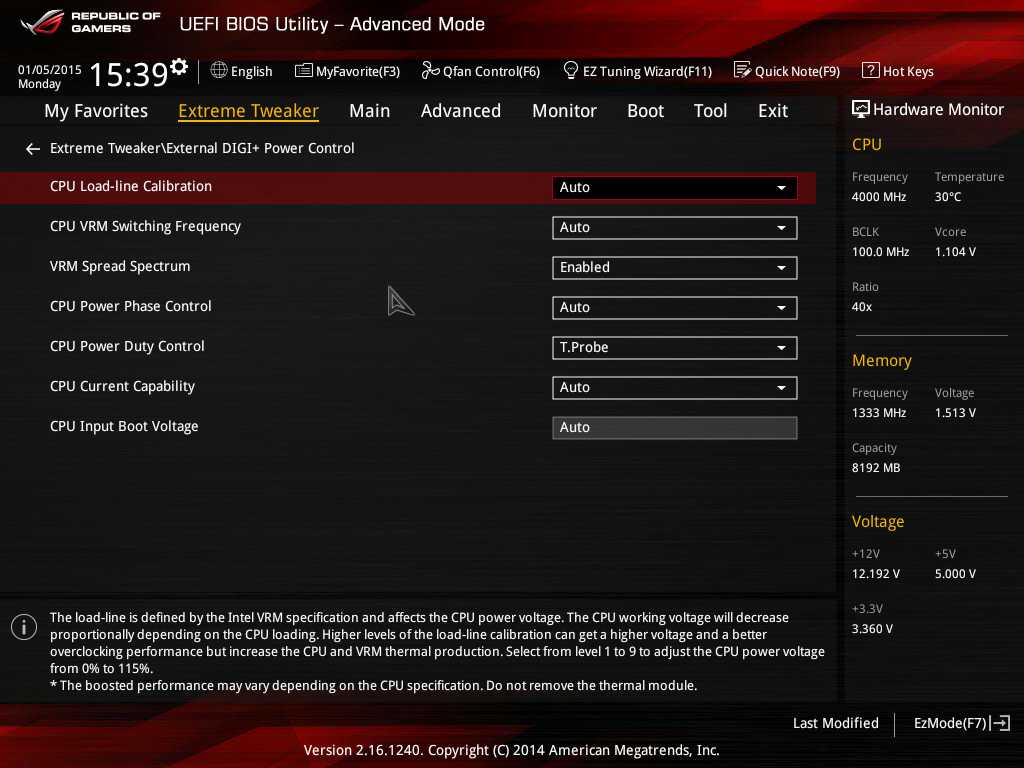

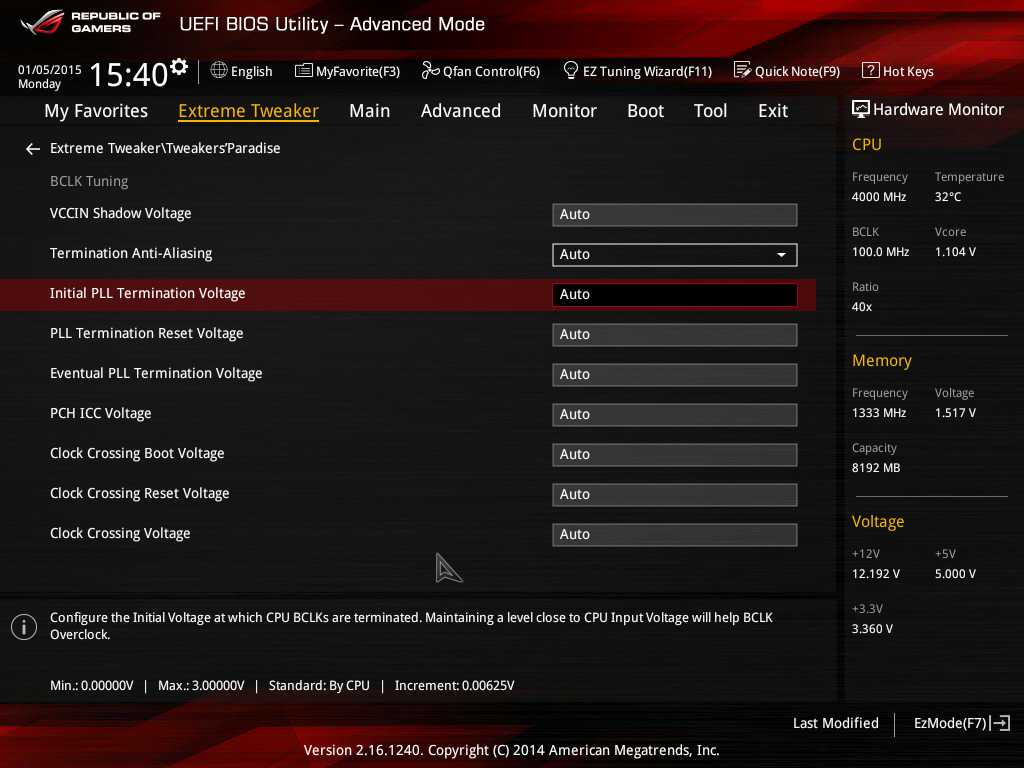

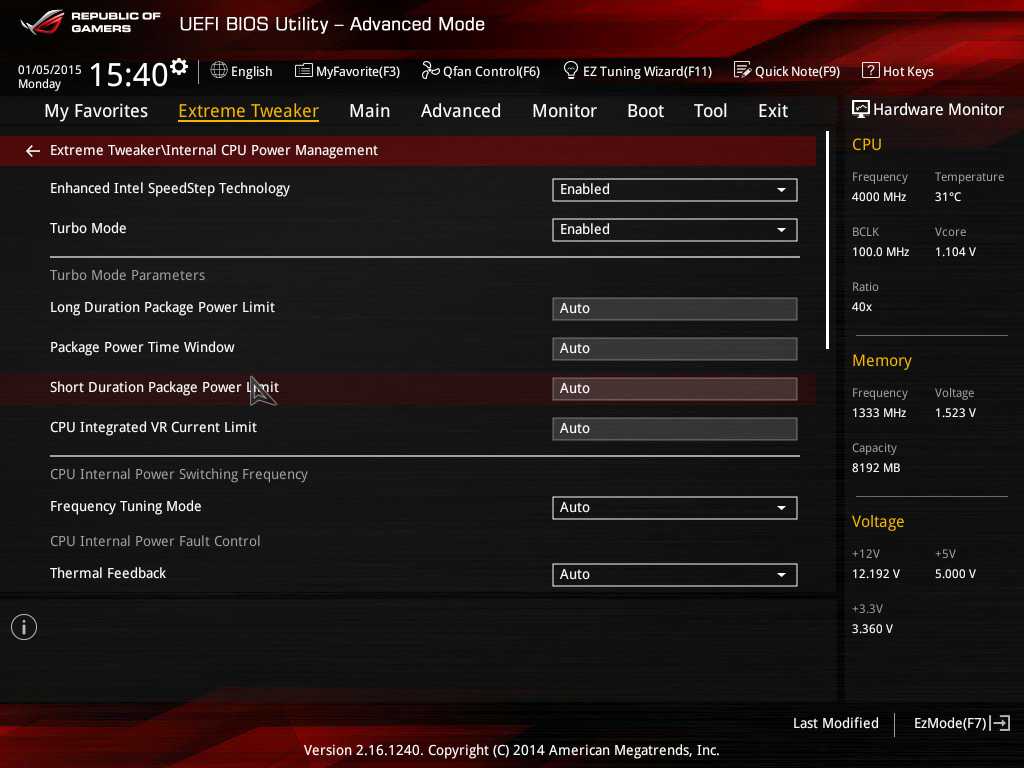

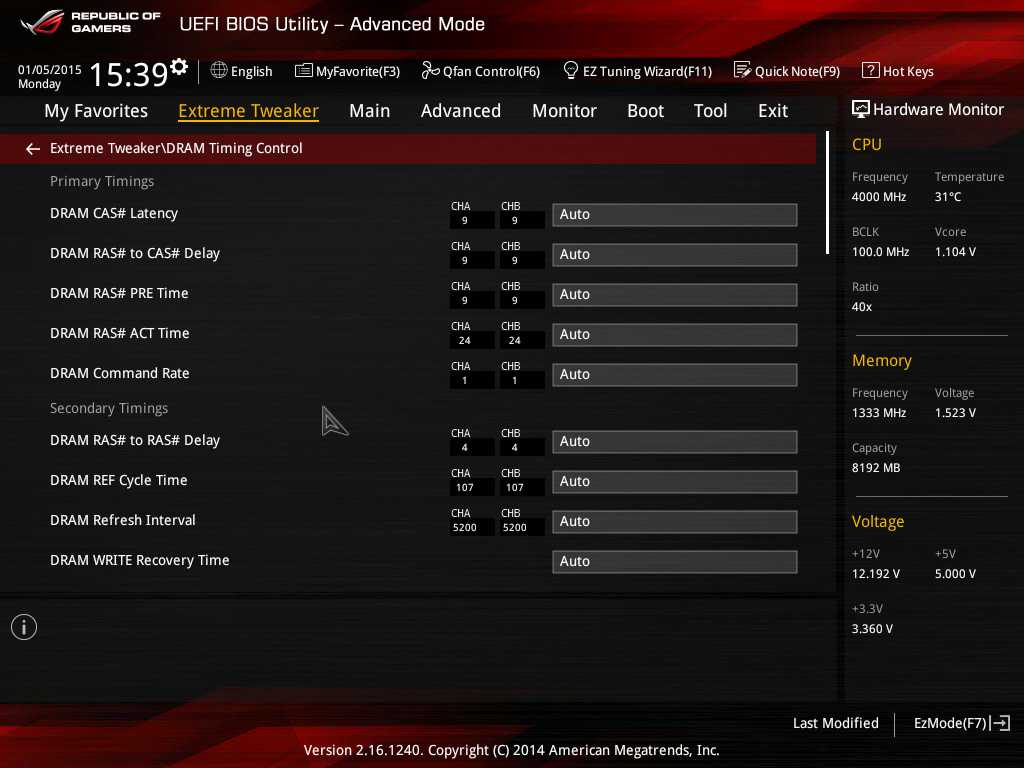

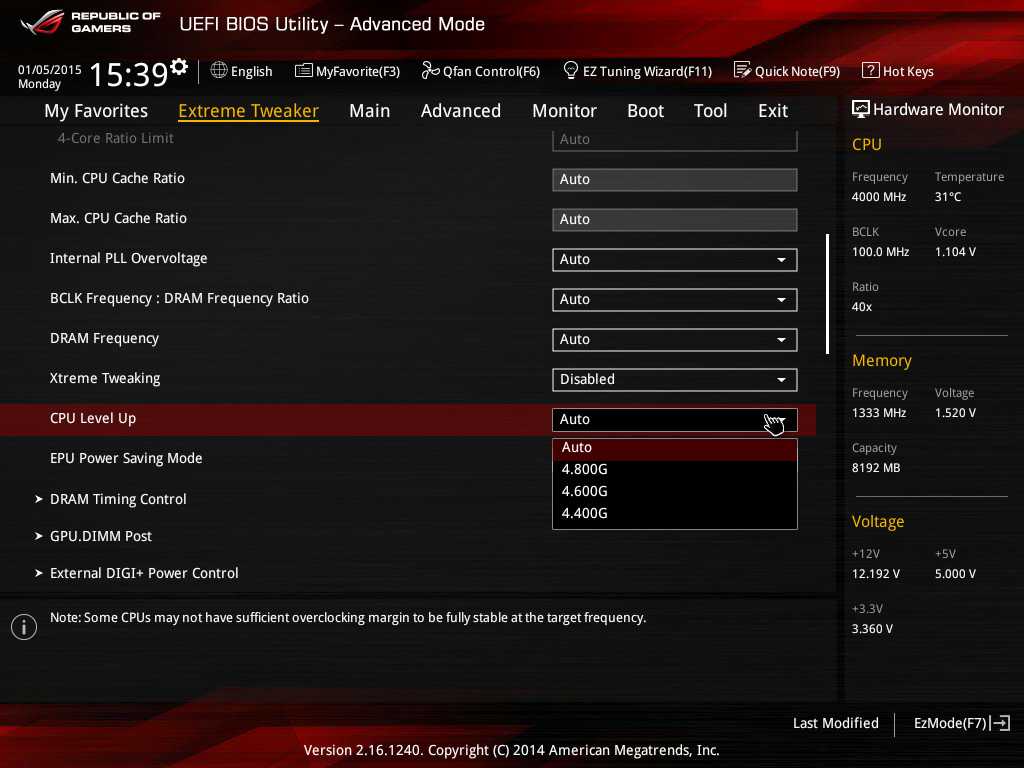

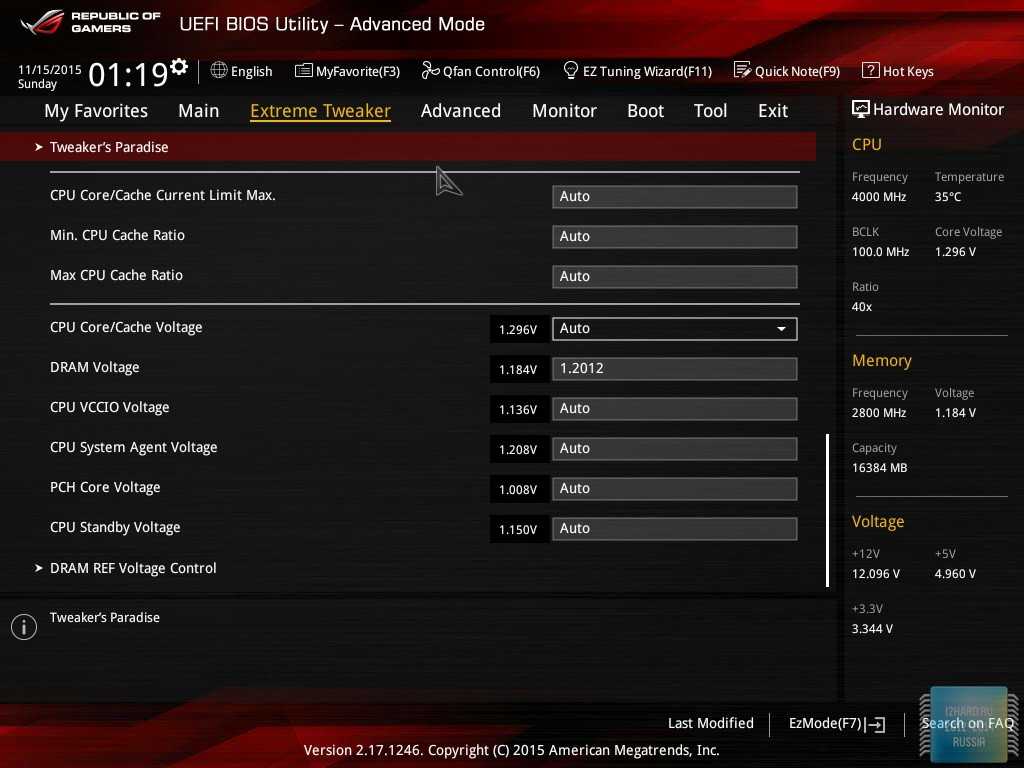

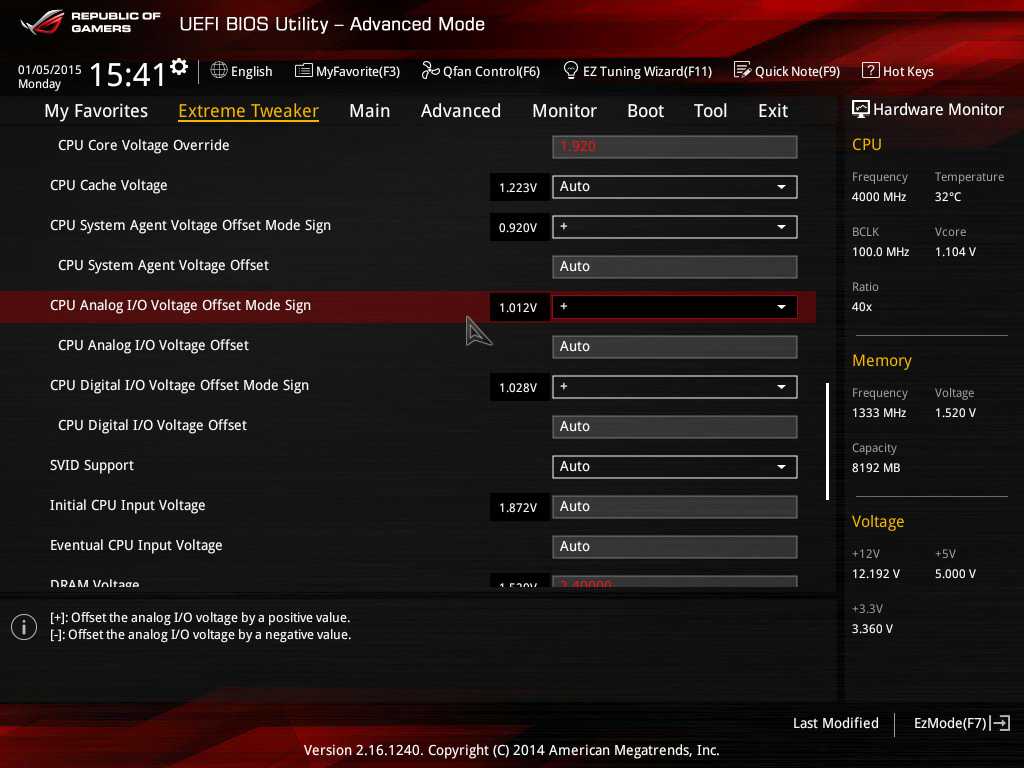

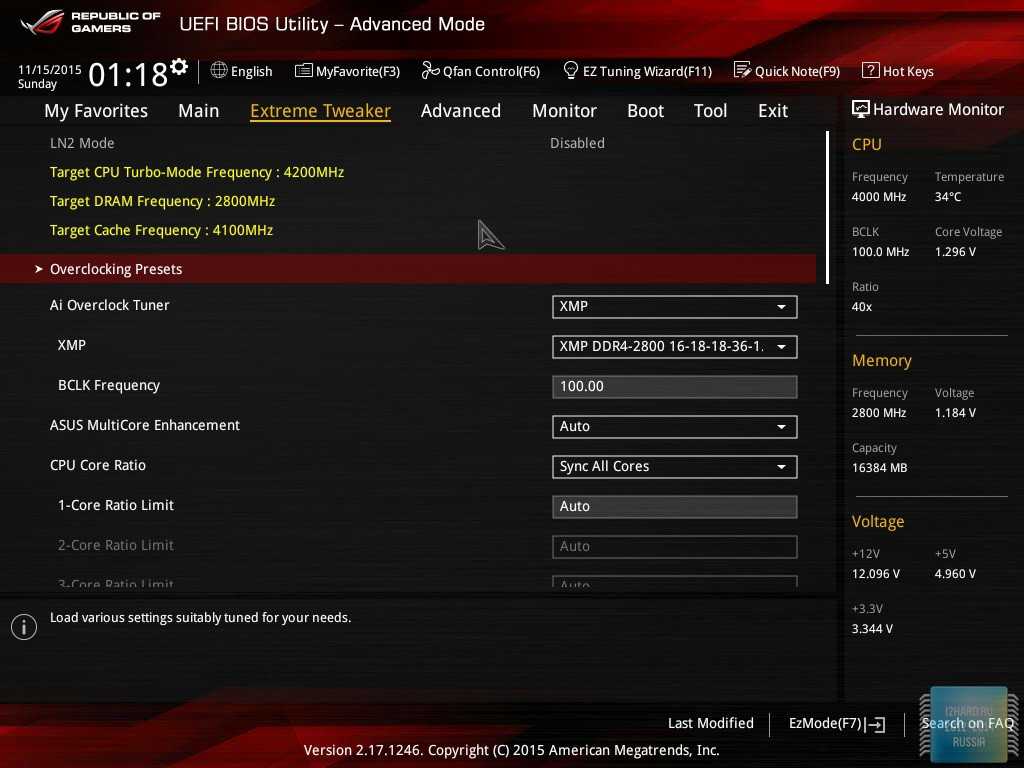

Вкладка «Extreme Tweaker» – включает в себя все настройки необходимые для разгона (изменение напряжения питания процессора и памяти, установка множителя процессора, таймингов и частоты памяти и т.д.). Кроме того, здесь присутствует мониторинг всевозможных значений питающего напряжения.

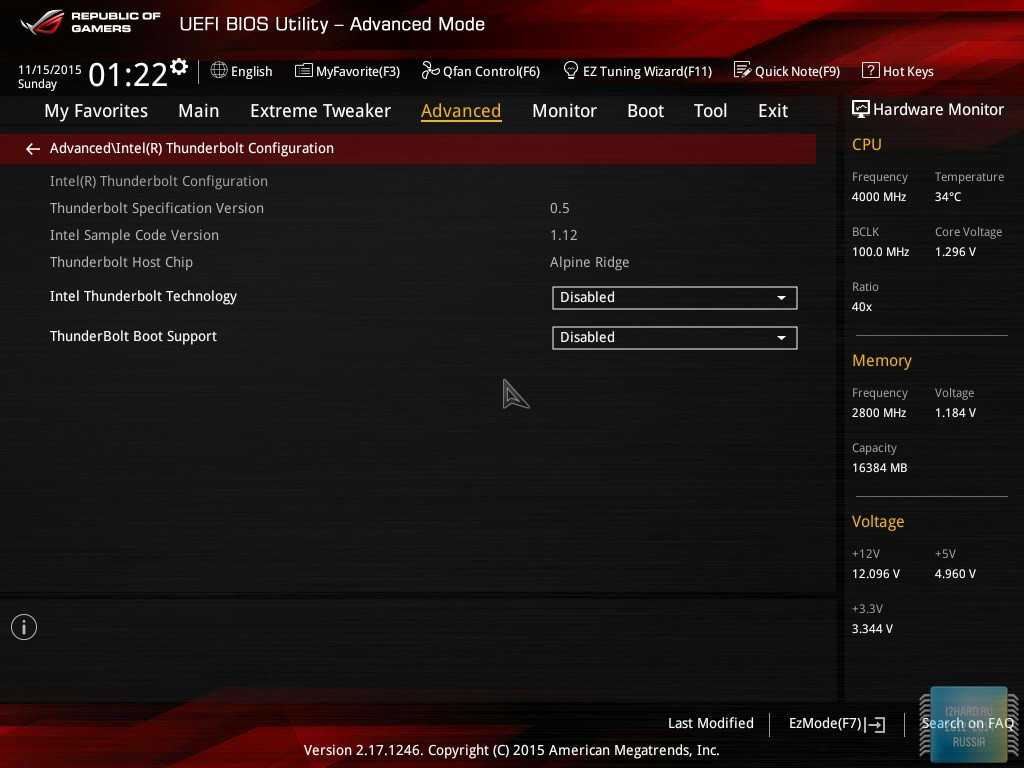

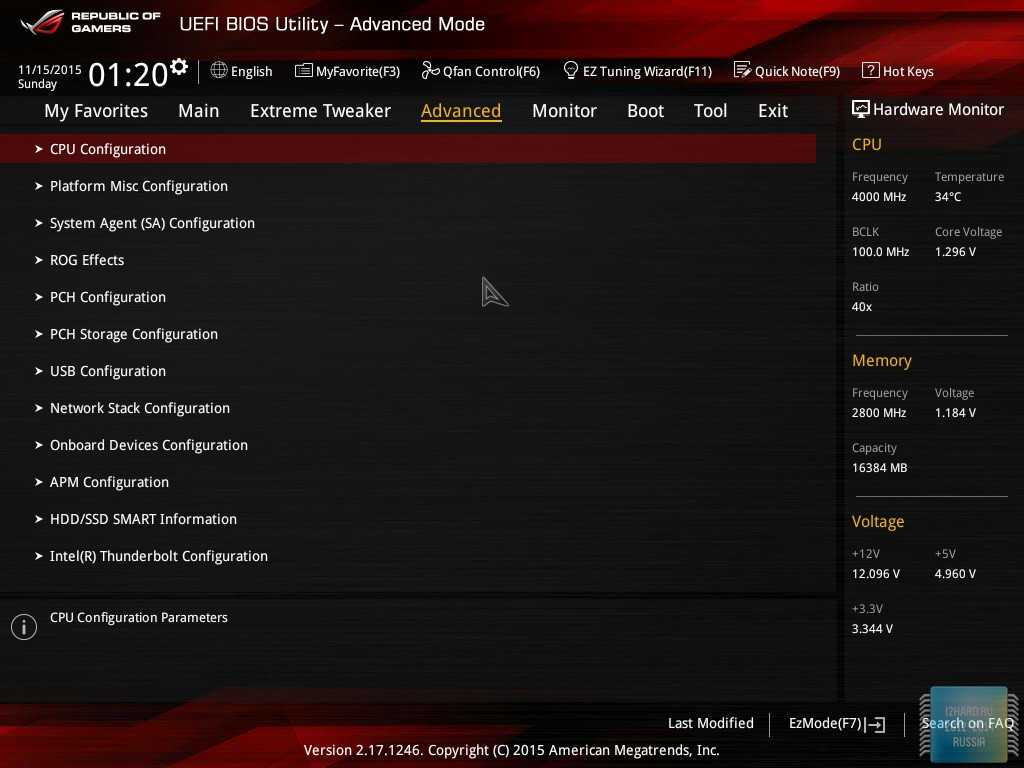

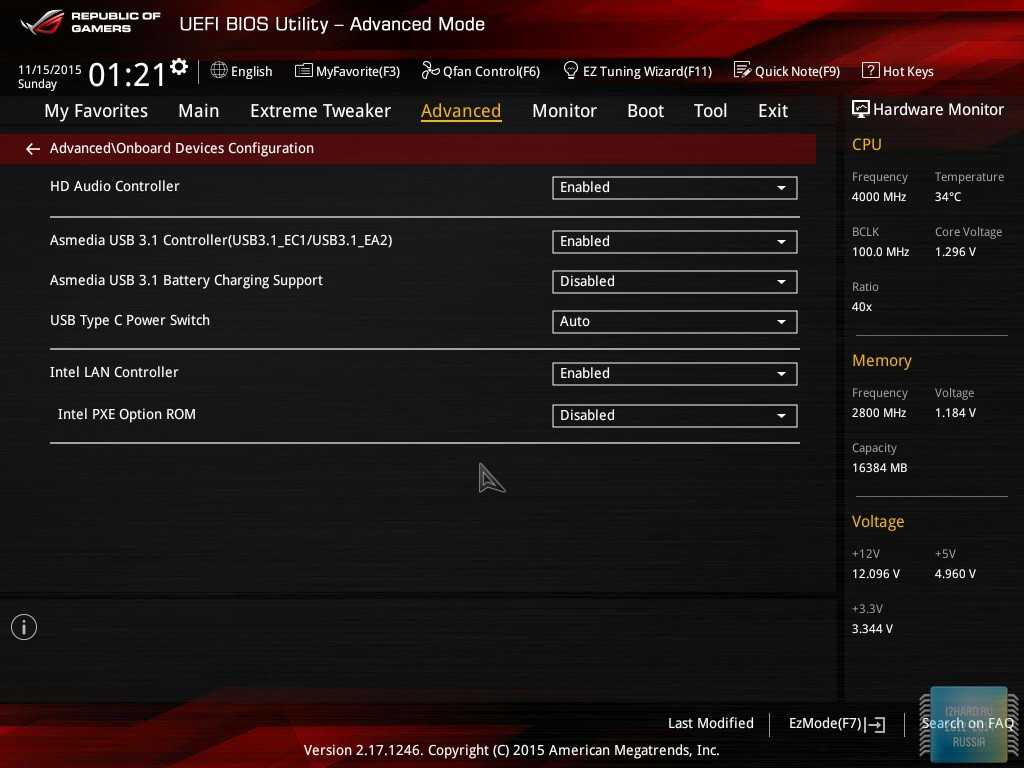

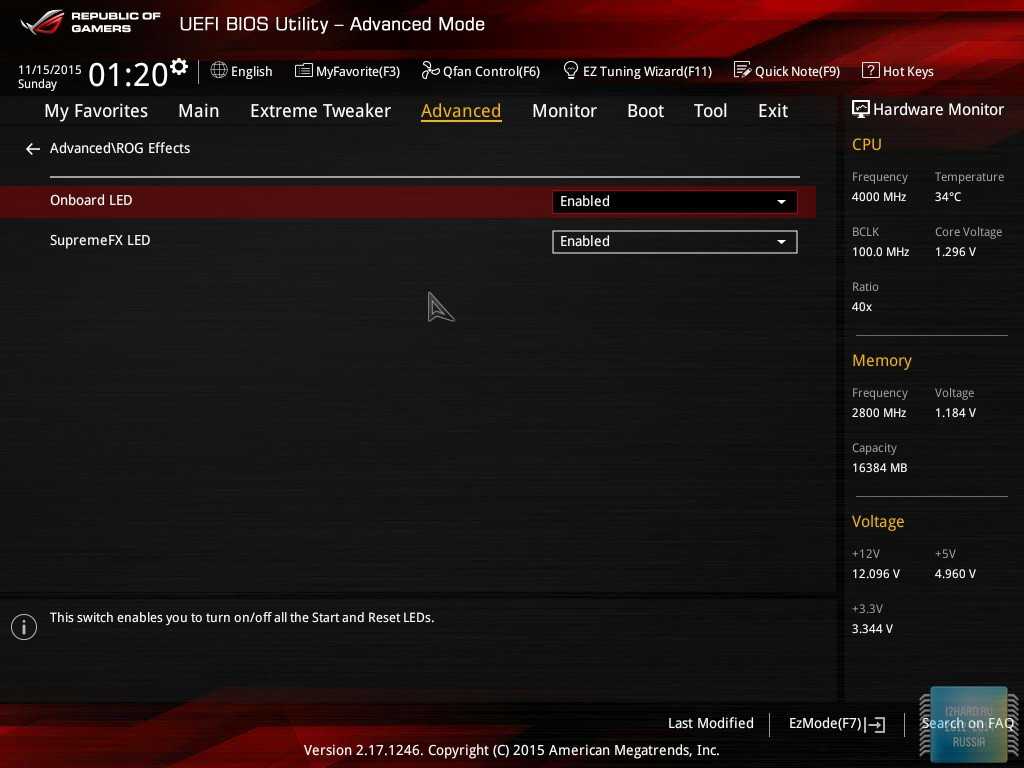

Вкладка «Advanced» содержит весь остальной перечень опций, не влияющих на разгон. Здесь можно изменить настройки энергосбережения процессора, отключить турбо режим или Hyper-threading, настроить работу SATA портов, сконфигурировать параметры встроенного графического контроллера, отключить подсветку и многое другое.

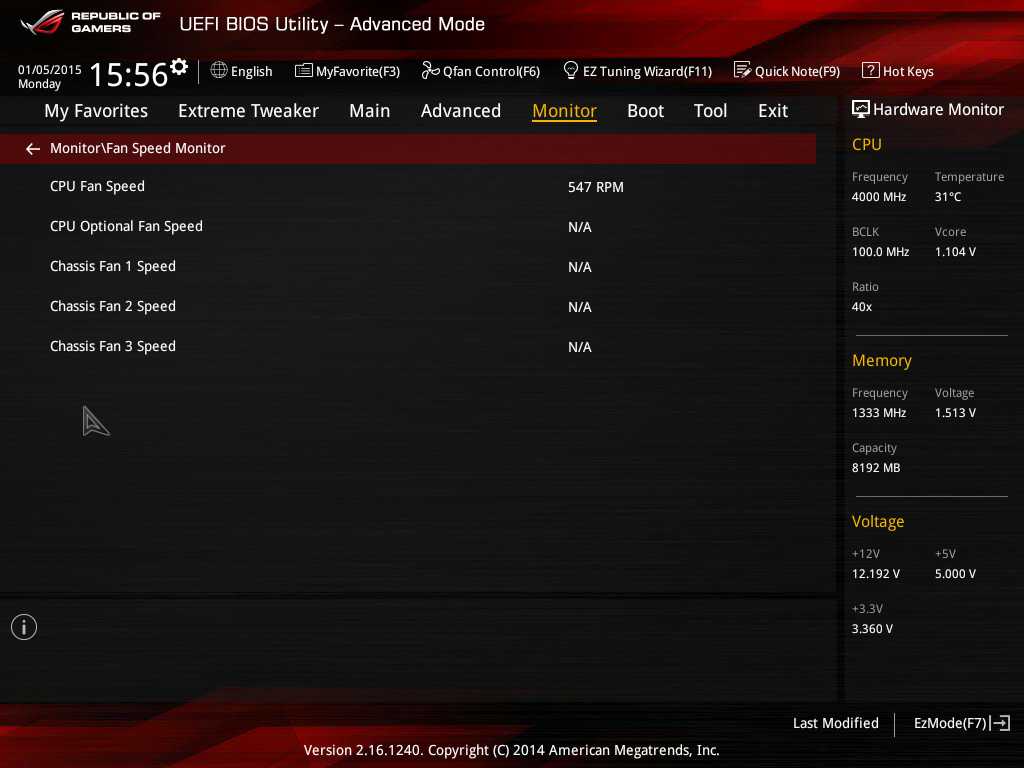

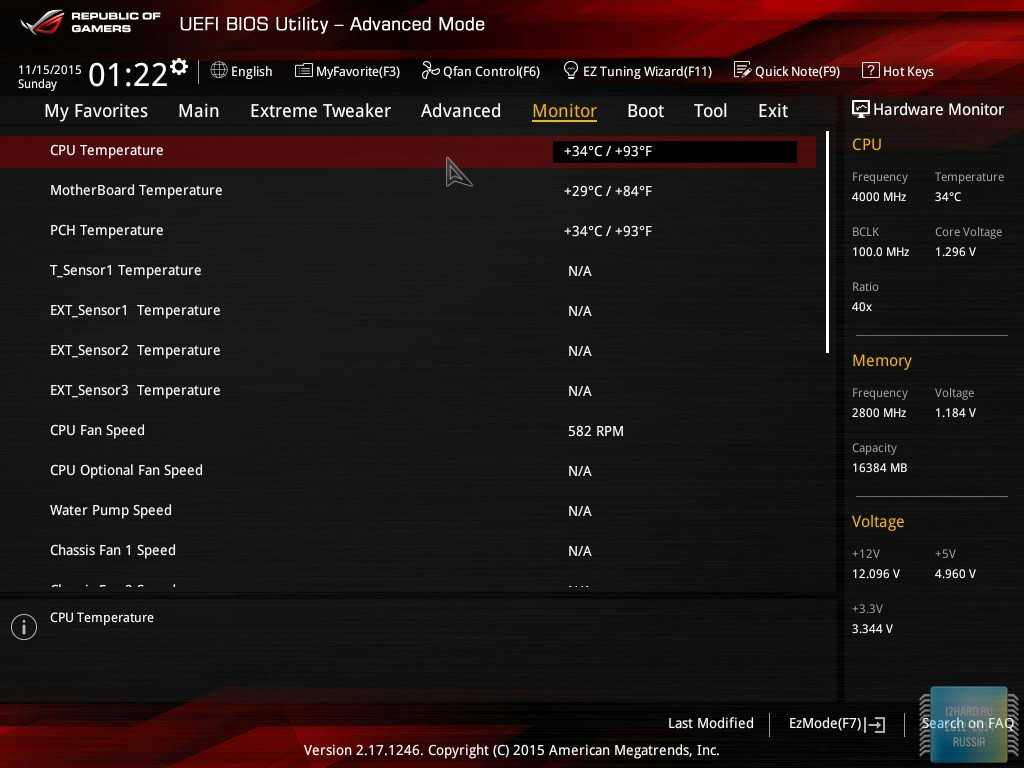

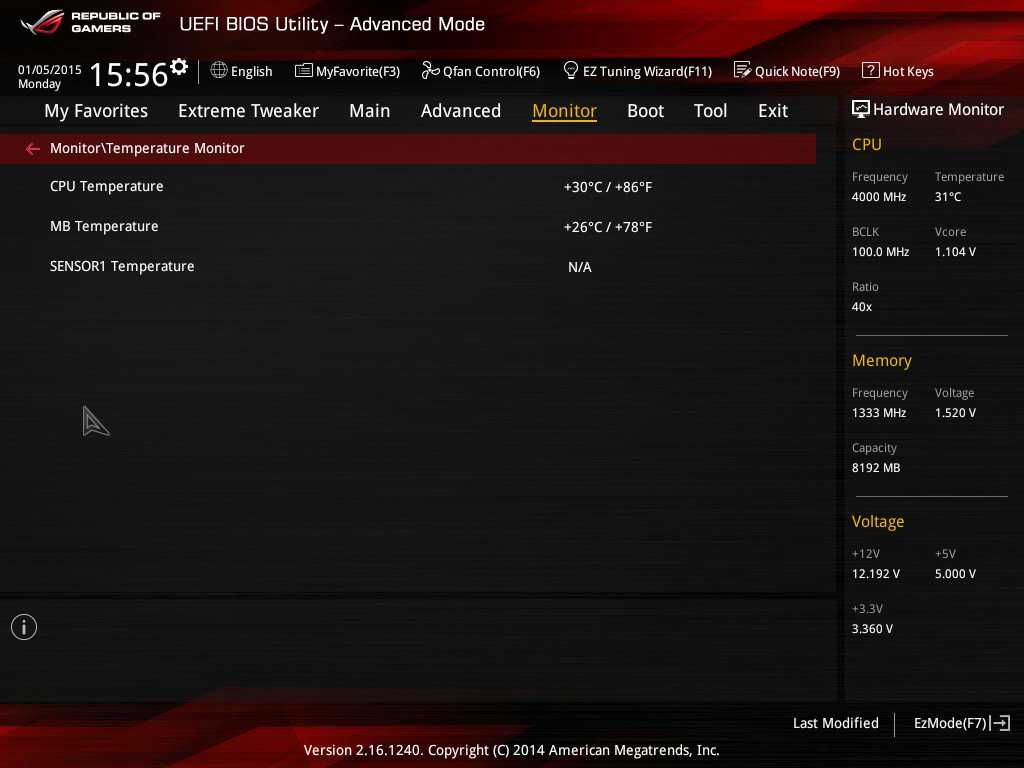

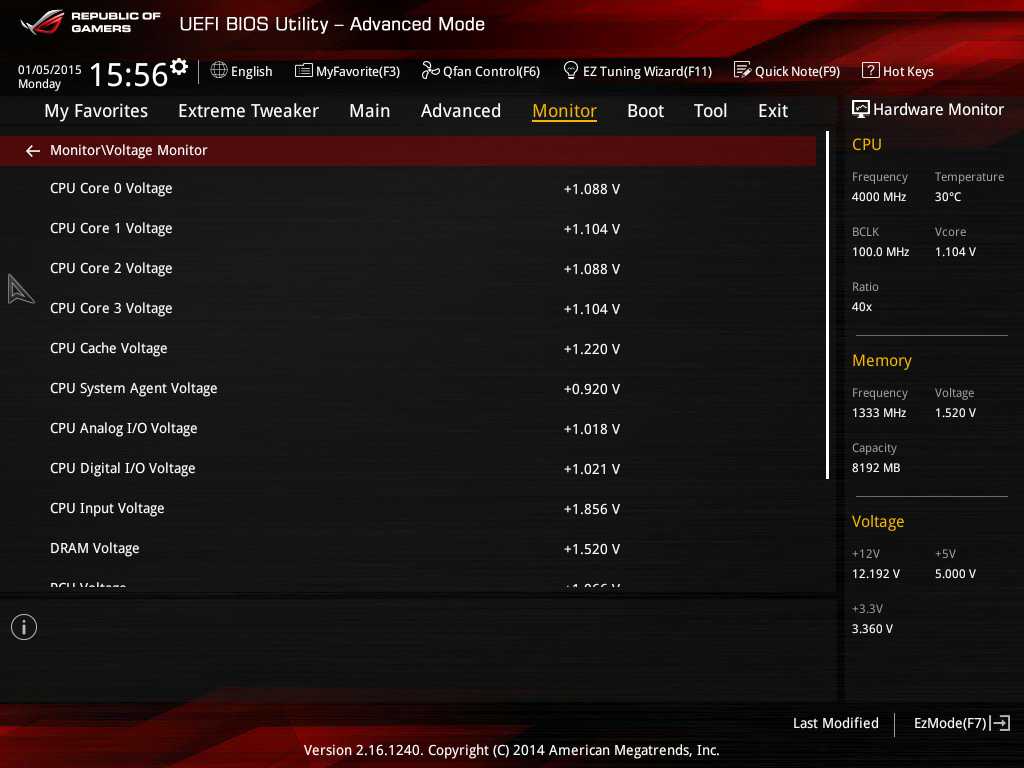

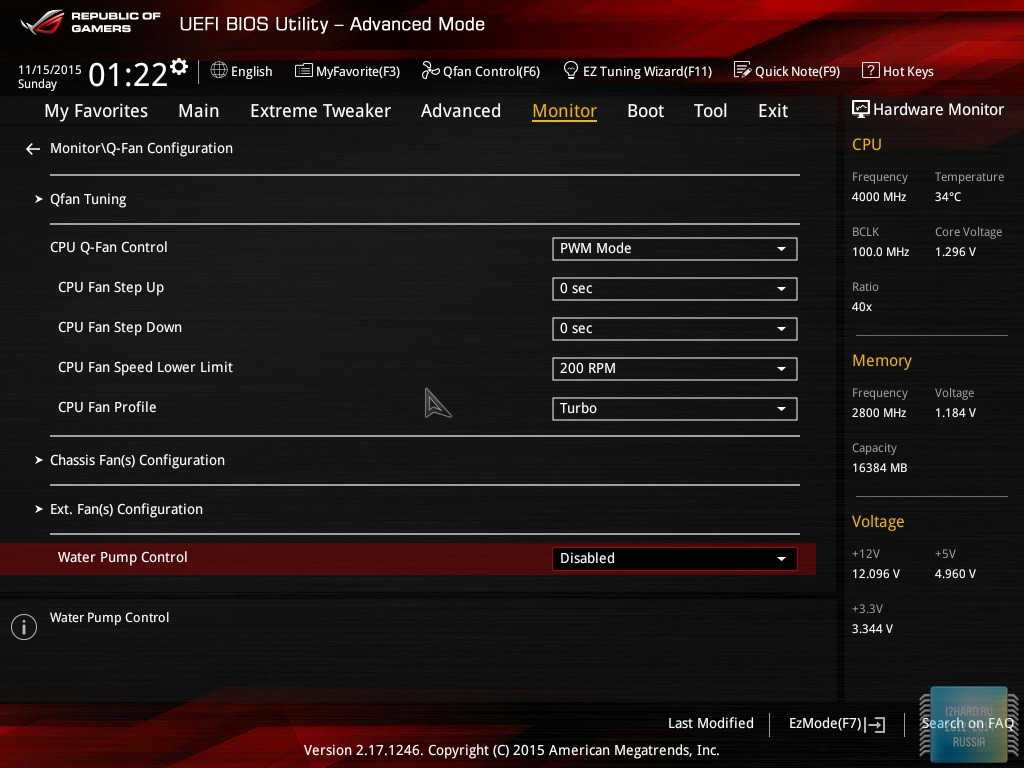

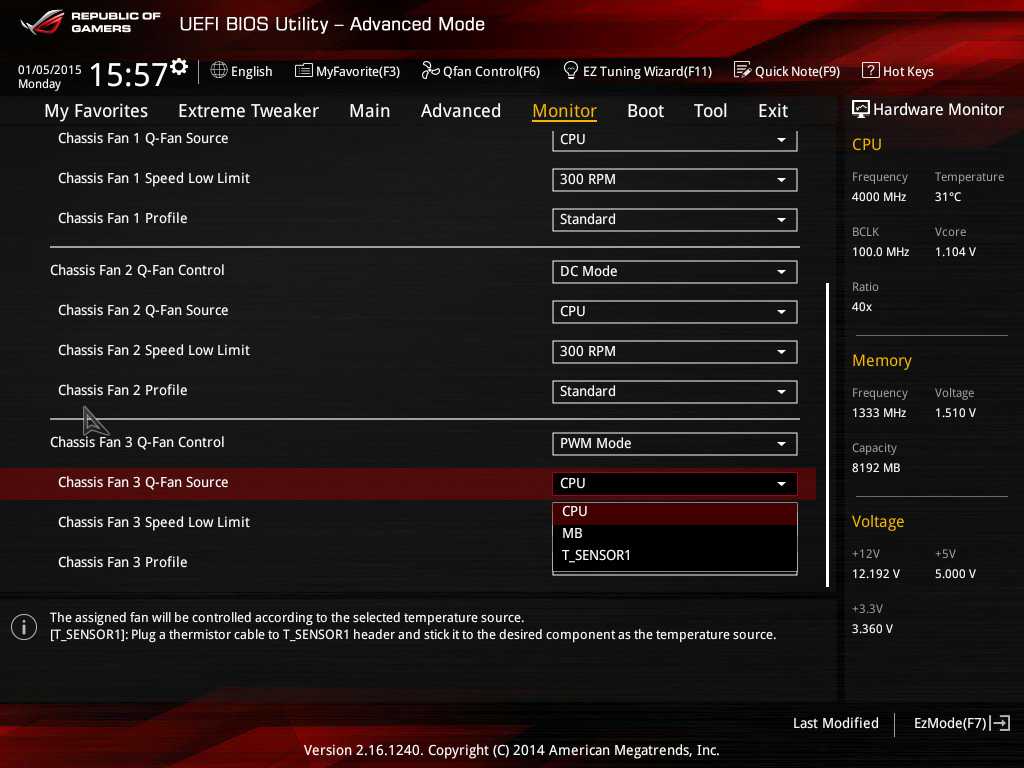

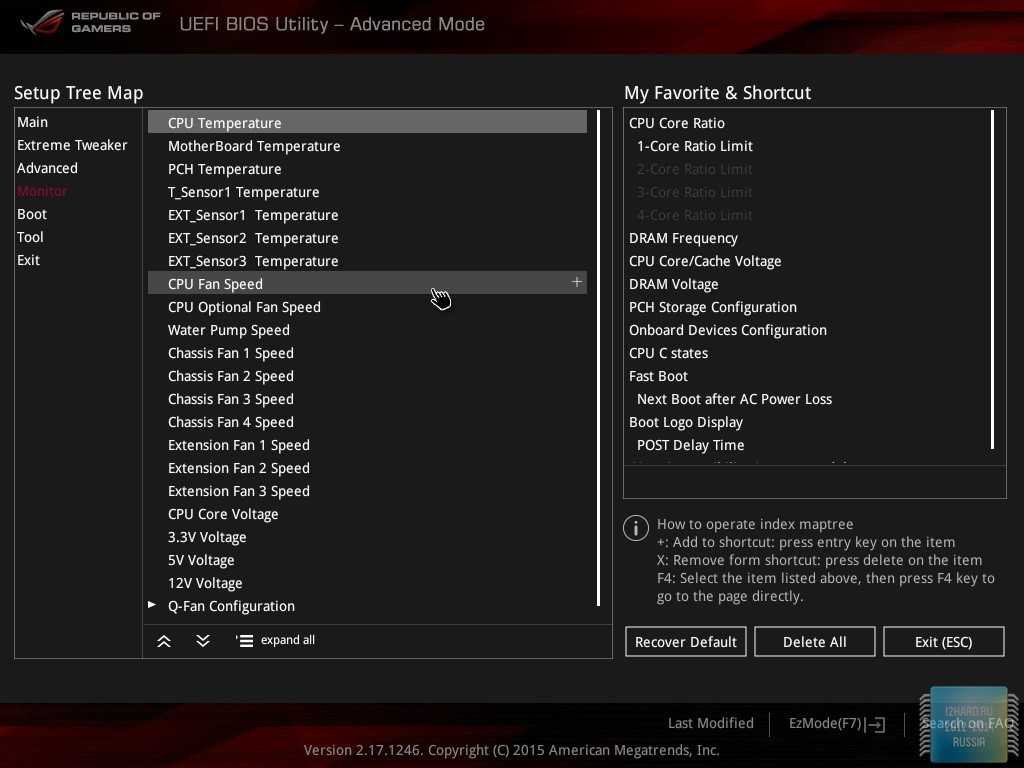

Вкладка «Monitor» – мониторинг показателей температуры и напряжения, а также контроль вращения скорости вентиляторов.

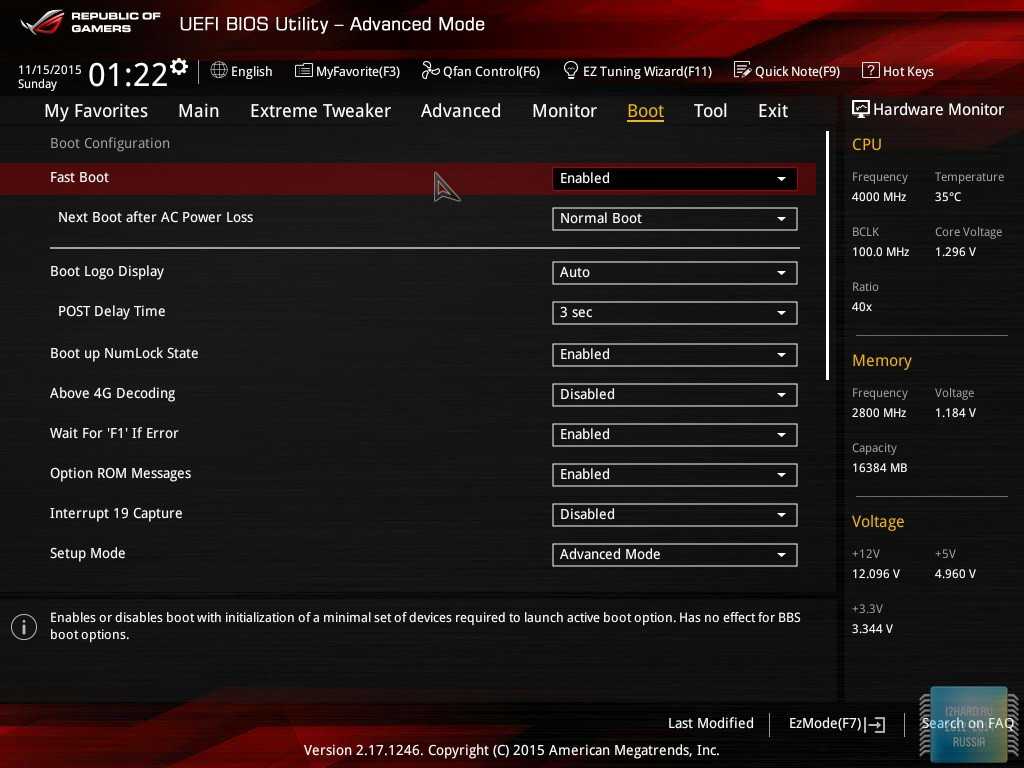

Вкладка «Boot» предоставляет ряд параметров по оптимизации загрузки и позволяет настроить приоритет между накопителями.

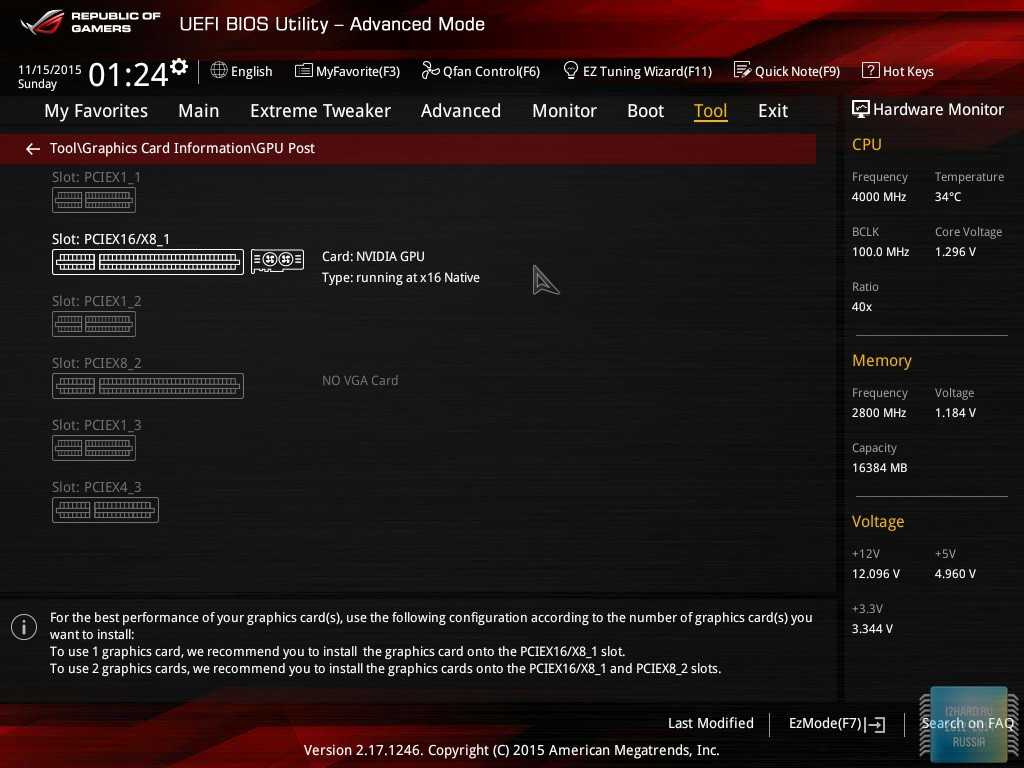

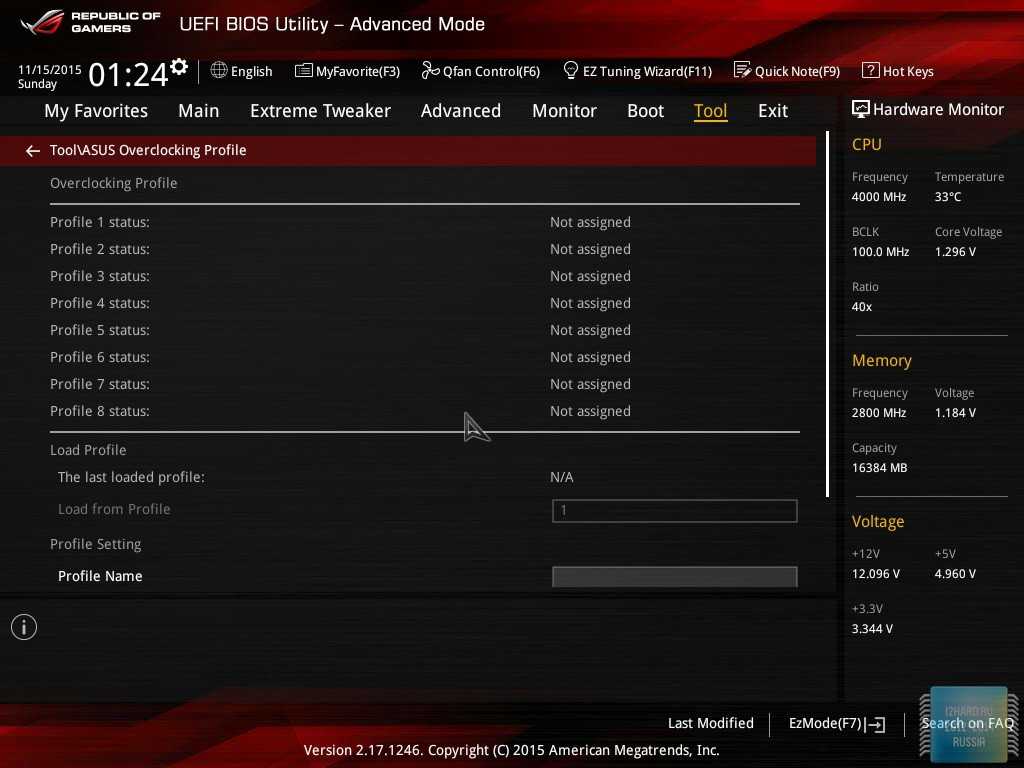

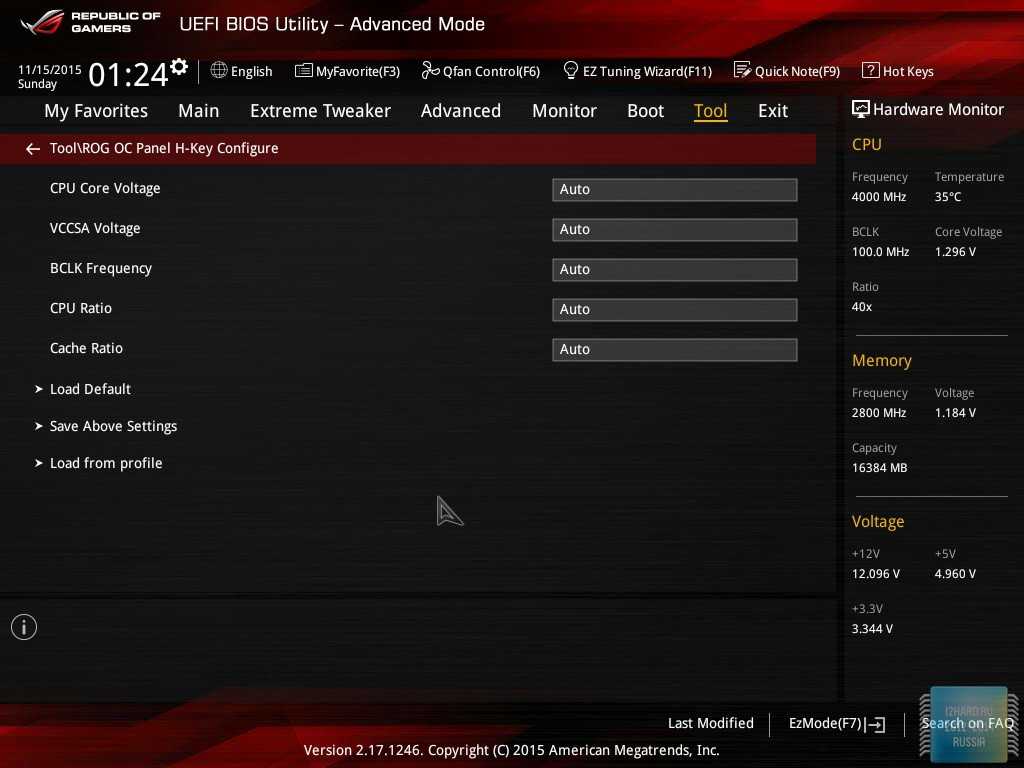

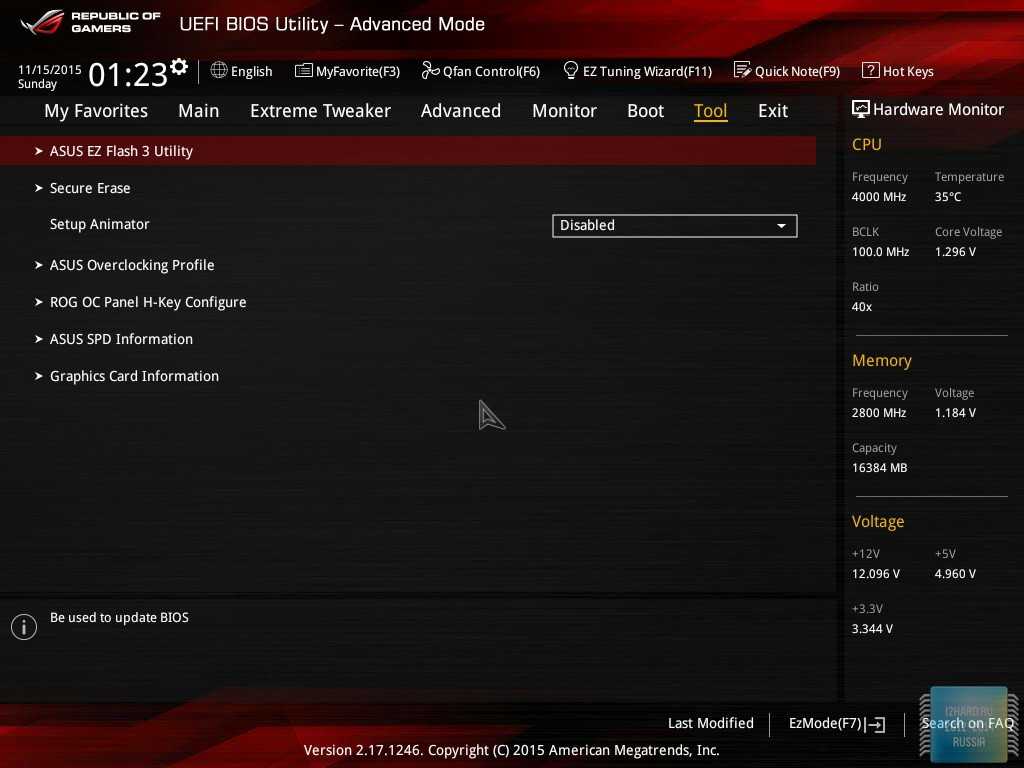

Вкладка «Tool» – в данной вкладке можно обновить БИОС, подгрузить предварительно сохраненный профиль с настройками системы или произвести полноценную очистку с твердотельного накопителя (Secure Erase).

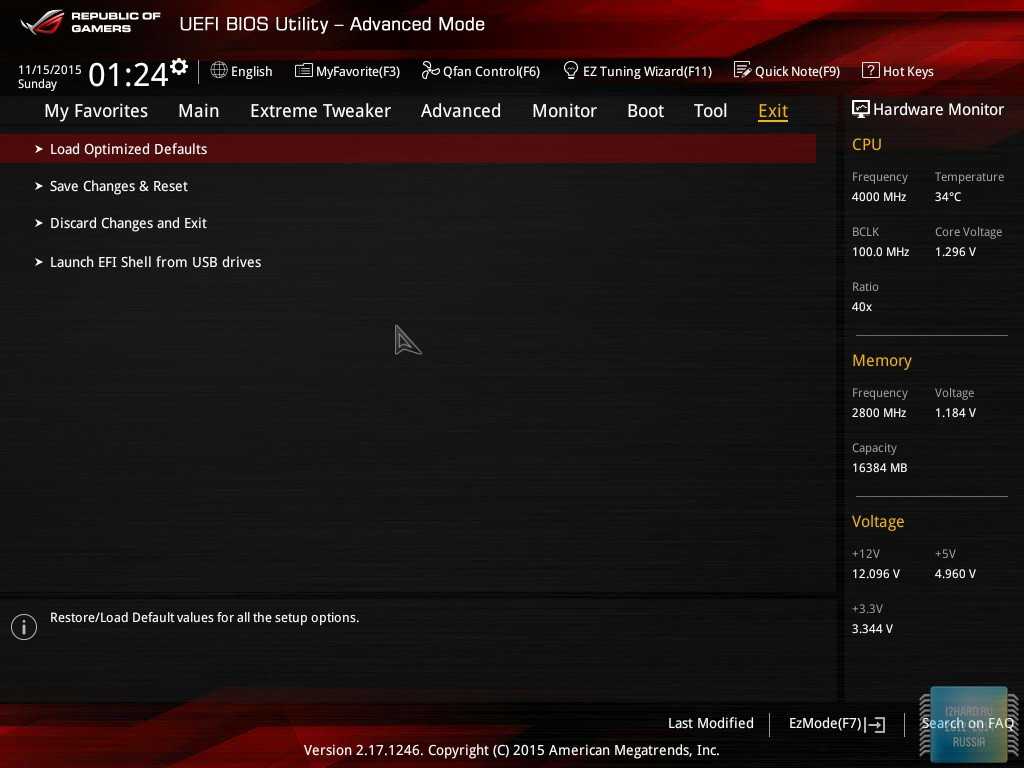

Вкладка «Exit» – выход с сохранением измененных параметров или откат на заводские настройки

Обращу ваше внимание также на Quick Note, который пригодится для кратких заметок

Конфигурация тестового стенда

Процессор: Intel Core i7-6700K (4000 МГц);
Материнская плата: ASUS MAXIMUS VIII RANGER;
Кулер: CRYORIG H7;
Термоинтерфейс: Arctic Cooling MX-2;
Память: 4 x 4 Гбайт DDR4 2800, CORSAIR Vengeance LPX CMK16GX4M4A2800C16;
Видеокарта: Palit GeForce GTX 980 Ti Super JetStream;
Накопитель SSD: Samsung 840 Pro 240 Гбайт;
Регулятор вращения вентиляторов: Schyte Kaze Q-12;
Блок питания: Thermaltake Toughpower Grand 1200W Platinum;
Корпус: NZXT Switch 810;
Монитор: VIEWSONIC VP2770-LED;
Операционная система: Windows 7 64-bit Service Pack 1;
Драйвера: GeForce 355.82.

В качестве центрального процессора использовался Intel Core i7-6700K. Роль термоинтерфейса была возложена наArctic Cooling MX-2.

Фирменные утилиты

Dual Intelligent Processor 5 – обширный набор настроек по разгону процессора, регулировки вентилдяторов и прочего

Ai Charger+ – быстрая подзарядка iPod, iPhone, iPad и других мобильных устройств с поддержкой функции BC 1.1.

USB 3.1 Boost – ускорение передачи информации через порт USB 3.1.

EZ Update – обновление БИОС через интернет.

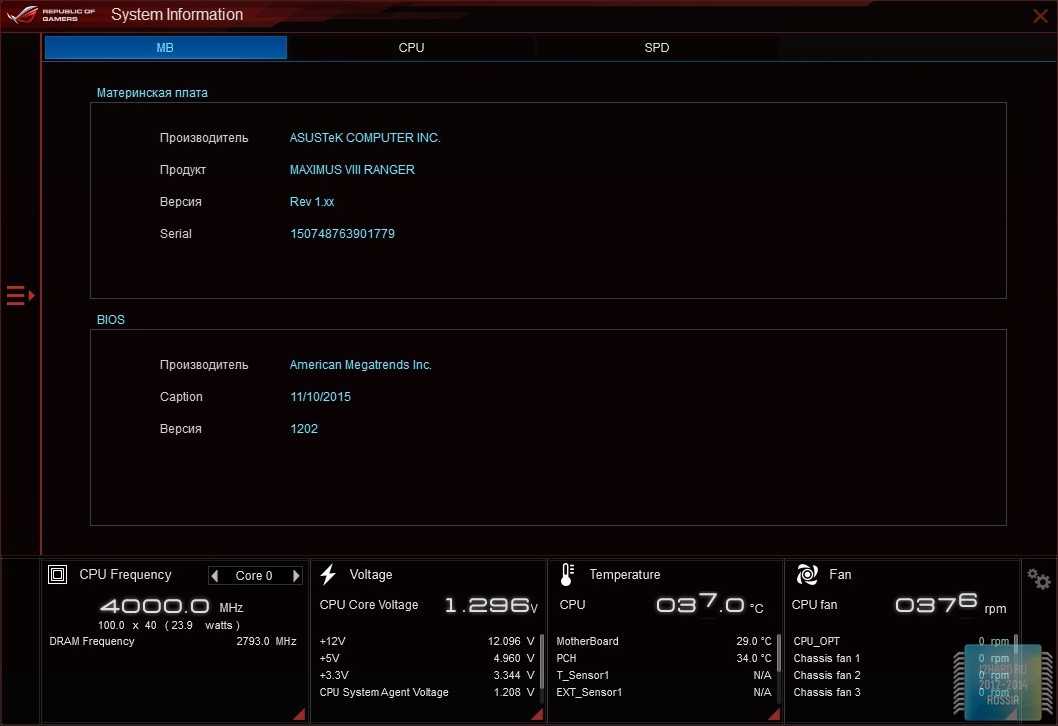

System Information – общая информация о состоянии системы.

USB BIOS Flashback – проверка и сохранение последней версии BIOS на флеш-накопитель для последующего обновления.

Version – информирует о версии каждой установленной утилиты.

Далее рассмотрим остальной набор вспомогательных утилит.

Asus Webstorage – открывает доступ к облачному сервису для хранения вашей информации.

GameFirst III – сетевой монитор с готовыми сценариями по приоритету входящего/исходящего сетевого трафика.

EZ Update – обновление БИОС через интернет.

Цена

Платы ASUS MAXIMUS VIII GENE уже появились в продаже на нашем рынке. Ориентировочная стоимость рассмотренной платы на составляет 6530 грн. (~$270). Модель предлагается несколько дороже своей предшественницы, в то же время она имеет более широкую функциональность. Платы серии ROG никогда не были слишком доступны. Все же это устройства для требовательных пользователей с повышенными запросами. Причем в данном случае это не только любители поиграть, но и адепты оверклокерского движения, для которых потребительские свойства материнских плат кардинально отличаются от таковых для обычных пользователей.

Конфигурация тестового стенда

Процессор: Intel Core i7-6700K (4000 МГц);
Материнская плата: ASUS MAXIMUS VIII RANGER;
Кулер: CRYORIG H7;
Термоинтерфейс: Arctic Cooling MX-2;
Память: 4 x 4 Гбайт DDR4 2800, CORSAIR Vengeance LPX CMK16GX4M4A2800C16;
Видеокарта: Palit GeForce GTX 980 Ti Super JetStream;
Накопитель SSD: Samsung 840 Pro 240 Гбайт;
Регулятор вращения вентиляторов: Schyte Kaze Q-12;
Блок питания: Thermaltake Toughpower Grand 1200W Platinum;
Корпус: NZXT Switch 810;
Монитор: VIEWSONIC VP2770-LED;
Операционная система: Windows 7 64-bit Service Pack 1;
Драйвера: GeForce 355.82.

Упаковка и комплектация

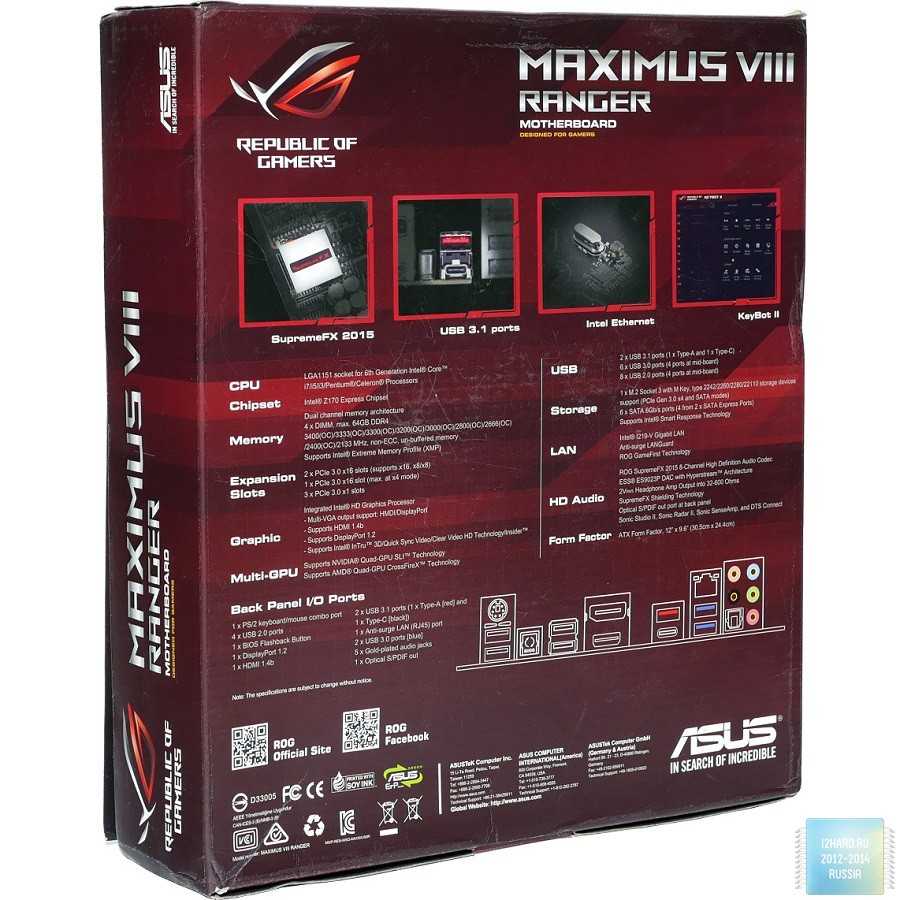

Все материнские платы относящиеся к премиум серии ROG обладают схожим оформлением упаковки. На темно-красном фоне красуется наименование модели, а на обратной части указан ряд ключевых особенностей: звуковая подсистема ROG SupremeFX 2015, наличие портов USB 3.1 (Type-A/ Type-C) и поддержка функции Keybot II. Здесь вы также найдете подробное описание функционала платы и всех портов задней панели, а для получения более полной сводки можно воспользоваться QR-кодом.

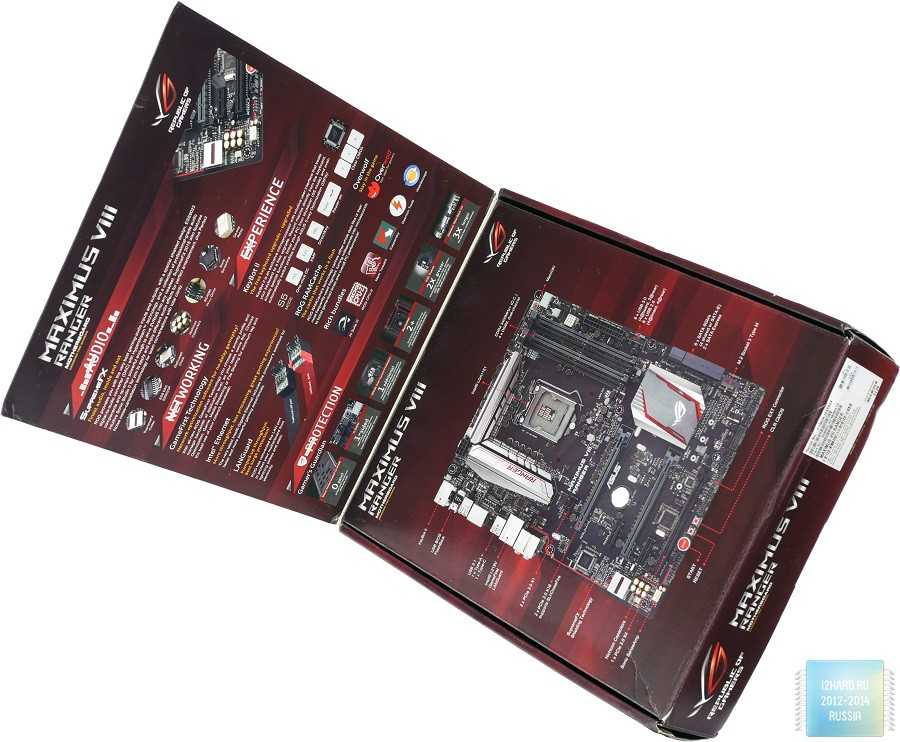

Но и на этом еще на все, ведь лицевая часть коробки открывается и позволяет получить еще больше информации по нашей плате. Основной упор сделан на указание составных частей аудио подсистемы, поддержку фирменных технологий на базе сетевого адаптера Intel и описании возможностей Keybot II. Не мало внимания уделено описанию надежности устройства, что достигается благодаря использованию высококачественных компонентов. Если вам и этого мало, то на изображении материнской платы можно ознакомиться с расположением разъемов, портов и всевозможных кнопок.

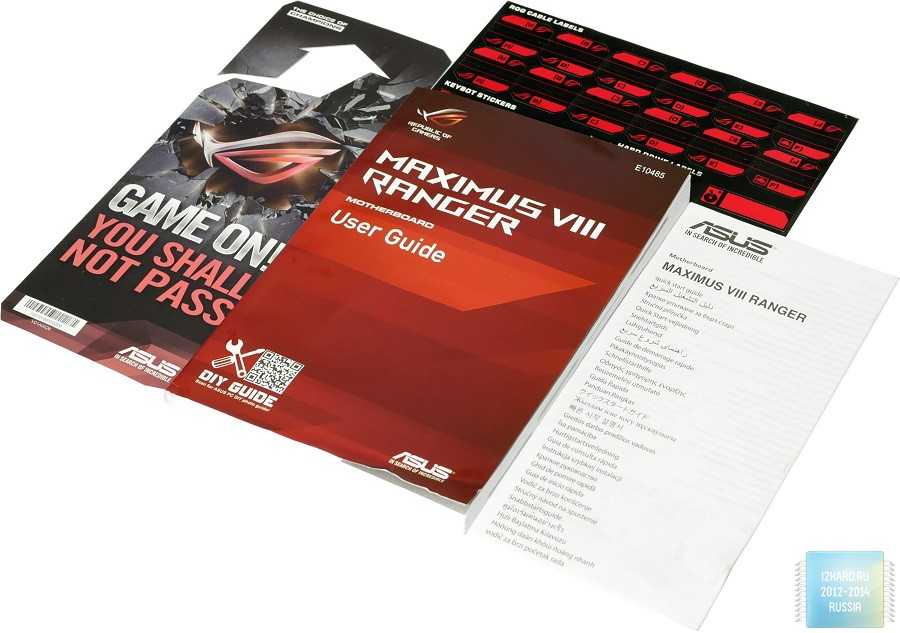

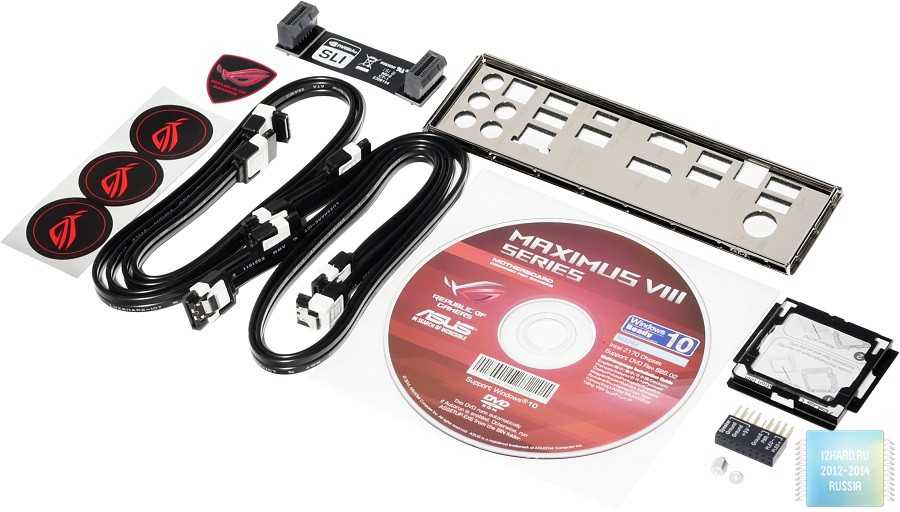

Перечислим типовой комплект ASUS MAXIMUS VIII RANGER:

Подробное руководство пользователя и прочая документация;
Набор стикеров для SATA кабелей и клавиатуры;
Табличка на дверь «Game ON! You shall not pass»;
Мостик SLI;
Заглушка на заднюю панель корпуса;
Фирменная эмблема и три наклейки тематики ROG;
Четыре кабеля SATA 6 Гбит/с;
Диск с драйверами и утилитами;
Вспомогательная рамка для безопасной установки процессора;
Q-коннектор для подключения кабелей с передней панели;
Болтик для фиксации платы в разъеме M.2.

Программное обеспечение

Для программной настройки платформы из ОС предусмотрен комплекс AI Suite III.

Доступный набор предлагаемых приложений в целом уже хорошо знаком. Это достаточно удобные в использовании инструменты, на возможностях которых мы неоднократно останавливались

Из особенностей, которые обратили на себя внимание, отметим возможность в широком диапазоне регулировать скорость вращения вентиляторов

В частности, 150-миллиметровый пропеллер процессорного кулера Thermalright Archon Rev.A зачастую управляется в пределах 500—1000 об/мин. В данном же случае плата позволяла понижать частоту его вращения до 300 об/мин.

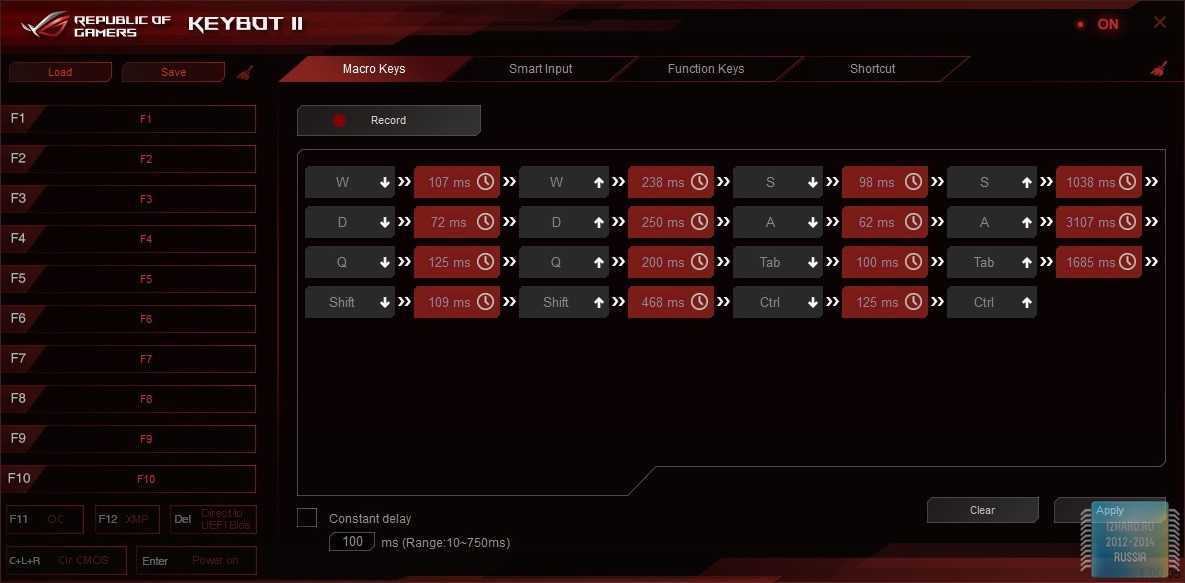

Из интересных нововведений отметим улучшенный механизм KeyBot II. Фирменная технология реализованная на аппаратном уровне позволяет заметно расширить функциональность обычной клавиатуры, подключенной по USB. Возможности второго поколения контроллера были улучшены, равно как и прилагаемого ПО. При записи макросов теперь можно использовать тайминги, учитывается время нажатия на клавишу.

Кроме привычных доступных ранее функций разгона, активации XMP-профиля и перехода в UEFI во время загрузки, также добавились возможности включения системы по нажатию на клавишу Enter и сброса CMOS памяти при использовании комбинации С+L+R. В состоянии системы S5 указанные клавиши и комбинации срабатывают только при удерживании их в течение 2 секунд – владельцы домашних питомцев наверняка будут благодарны за такую предусмотрительность производителя.

Еще одна интересная технология, которую представила ASUS вместе со своими новыми материнскими платами – ROG RAMCache. Производитель предлагает использовать часть оперативной памяти в качестве своеобразного промежуточного буфера, в котором будут храниться часто используемые данные.

При использовании подобной гибридной конфигурации в определенных случаях скорость дисковых операций может заметно возрасти. Такой подход принципиально отличается от того, что используется при создании классического RAM-диска. В последнем случае для ускорения чтения/записи необходимо перенести необходимые данные на диск, созданный в оперативной памяти. В случае же с RAMCache содержимое буфера изменяется динамически.

Запуск и настройки механизма предельно просты. Необходимо выбрать кешируемый накопитель и выделить требуемый объем оперативной памяти. Очевидно, что чем больше ее будет задействовано, тем чаще при обращении система будет считывать данные из ОЗУ, а не с накопителя. Ну, в общем, еще один возможный вариант с пользой использовать свои гигабайты.

Классический вариант RAM-диска, конечно, тоже возможен. На этот случай ASUS предлагает воспользоваться приложением RAMDisk.

UEFI и программное обеспечение

Об эргономичности и удобстве использования графической оболочки UEFI от ASUS мы уже упоминали неоднократно.

ASUS MAXIMUS VII RANGER имеет очень достойный набор опций и диапазонов изменения параметров, которые могут влиять на стабильность работы платформы в разгоне. Из базовых параметров отметим, что напряжение питания на ядрах процессора можно увеличить до 1,92 В. При этом вольтаж на модулях памяти можно повысить до 2,4 В.

На странице мониторинга питающих напряжений различных узлов системы – более дюжины значений. Что касается точек замера напряжений, то здесь все скромнее. В соответствующем разделе представлены значения нагрева процессора и материнской платы (MB Temperature). Вместе с тем, здесь же есть возможность оценить показания внешнего термодатчика. Более того, температурные значения, полученные с помощью термопары, можно использовать для настройки работы системы охлаждения, задав соответствующий источник.

Достаточно корректно работает автоматизированная система разгона процессора. Изменив параметр CPU Level UP на «4,4 ГГц» на выходе для Core i7-4790K получили стабильные 4400 МГц при 1,248 В.

При установке режима 4600 МГц, напряжение питания повышается до 1,335 В.

Тестовый процессор в таком режиме работал, однако после плотной 15-минутной нагрузки температура чипа повышалась до 85-90С, и это при использовании достаточно эффективного воздушного кулера.

При выборе опции «4,8 ГГц», напряжение питания процессора устанавливалось на уровне 1,388 В. Для тестового экземпляра процессора такой режим был заведомо неподъемным. Операционную систему удавалось загрузить без каких-либо сложностей, но ПК сразу же уходил в глубокий ступор при более-менее серьезной нагрузке. Для таких условий результат вполне ожидаемый.

Привычные для нашего экземпляра 4500 МГц удалось получить при напряжении 1,263 В.

Тестовый этап превращения памяти DDR3-2133 в DDR3-2400 также не вызвал каких-либо проблем.

Крупные радиаторные блоки отлично справляются с отводом тепла от силовых элементов стабилизатора питания. На открытом стенде более «нагруженная» часть конструкции, на которую приходится отвод тепла от шести фаз, прогревалась всего до 43 С под максимальной нагрузкой разогнанного процессора. Температура второго радиатора не поднималась выше 38C. Массивный охладитель чипсета и вовсе прогревался лишь до 36 градусов.

Спецификация

Производитель: ASUS;
Модель: MAXIMUS VIII RANGER;
Сокет: LGA1151;
Поддерживаемые процессоры: Core i7/Core i5 (Skylake-S);
Чипсет: Intel Z170;
Память: 4 x DIMM, до 64GB, DDR3;
Слоты расширения: 2 x PCIe 3.0/2.0 x16 (x8+x8), 1 x PCIe 3.0/2.0 x16 (x4), 3 x PCIe 3.0/2.0 x1;
Поддержка SATA/RAID: чипсет 6 x SATA 6Gb/s портов с поддержкой Raid 0, 1, 5, 10; 2x SATA Express port, M.2 Socket 3 (тип 2242/2260/2280/22110);
Сетевой контроллер: Intel I219V;
Аудиокодек: ROG SupremeFX 2015;
Порты USB: 1 × USB 3.1(Type-A), 1 × USB 3.1(Type-C), 6 × USB 3.0, 8 × USB 2.0;
Питание материнской платы: 24 + 8 pin;
Разъемы на задней панели: PS/2, 7 × USB, кнопка BIOS Flashback, HDMI, DisplayPort, USB 3.1(Type-C), Ethernet, оптический выход, 5 × аудио разъёмов;
Форм-фактор: ATX;
Цена: 14000 руб.

Заключение

Добавив в ассортимент MAXIMUS VIII RANGER компания ASUS пошла на встречу продвинутым геймерам и энтузиастам. Дело в том, что цена на данную модель находится на вполне доступном уровне, если учесть принадлежность рассматриваемой материнской платы к премиум серии Republic of Gamers. При этом, функционал платы настолько обширен, что её можно смело порекомендовать к покупке. Также, стоит отметить удачный дизайн устройства, благодаря чему оно станет достойным украшением любой игровой сборки или моддинг проекта.

Плюсы:

Отличная функциональность;
Удачный дизайн;
Достаточный набор опций для разгона;
Высокая надежность в следствии использования качественных компонентов;
Приятный звук от встроенного аудиокодека;
Наличие разъема M.2 (Socket 3);
Наличие разъема SATA Express;
Наличие портов USB 3.1 (Type-A/Type-C);
Поддержка CrossFire и SLI в режиме x8+x8;
Возможность гибкой регулировки подключенных вентиляторов;
Подсветка звукового тракта с поддержкой разнообразных эффектов;
Цена.

Минусы:

Отсутствие возможности одновременного использования M.2 (Socket 3) и SATA port 1 (SATA6G_12);
Третий слот PCIe x16 (PCIEX4_3) работает в режиме 2х в случае использовании слотов PCIe x1 (PCIEX1_2 и PCIEX1_3).

По мнению редакции, учитывая все плюсы и минусы, материнская плата ASUS MAXIMUS VIII RANGER получает награду «Золото».

Итоги

ASUS MAXIMUS VIII GENE – отличное пополнение культового семейства продуктов Republic of Gamers. Компактная модель на базе Intel Z170 в очередной раз задает тон в своем сегменте. Здесь ощущается хорошая наследственность, при этом очевидно, что по ряду параметров новинке удалось превзойти предшественницу. Конечно, часть достижений – заслуга чипсета, однако и ASUS хорошо поработала над «огранкой».

По очевидным причинам ASUS MAXIMUS VIII GENE не является универсальной моделью. Данная плата – хороший ориентир для тех, кто собирает мощную систему формата mATX и рассчитывает получить качественную платформу для самых серьезных экспериментов во время которых не нужно будет делать скидку на габариты. Стоит ли доплатить за такую возможность – решать вам.
