Ошибки при выборе кабеля и подключении

Наиболее часто грубые ошибки при монтажных работах допускаются при выборе кабеля. Обязательно учитывайте условия, в которых он будет эксплуатироваться, и рассчитывайте необходимое сечение. Если установить бронированный кабель большого сечения там, где достаточно ВВГ 3х6, будут лишние финансовые затраты и проблемы в монтажных работах. Преимуществ, при эксплуатации и экономии вы не получите.
При подключении к шинам РЩ не устанавливайте медные наконечники на алюминиевые провода и наоборот. Неоднородные металлы имеют разные сопротивления, это приводит к большим потерям тока и нагреву проводов в местах подключения.

Старайтесь, чтобы шины в РЩ и провода были одного металла, медные или алюминиевые. Если они разные, то используйте комбинированные переходные наконечники для соединения алюминия с медью.
После подключения кабеля к шинам или автоматическим выключателям, на пару часов подключите максимально возможную нагрузку. После чего обесточьте РЩ и протяните все болтовые соединения на контактах

Особенно это важно на промышленных объектах, где большие токовые нагрузки в сети длительное время, контакты осматриваются и протягиваются 1раз в неделю. При недостаточном зажиме контакты будут выгорать.
Не рекомендуется делать петлю концом оголенного провода вокруг зажимного болта с шайбой для контакта с шиной

Такое соединение имеет меньшую площадь прикосновения, чем наконечник, потери тока будут больше.

Несколько способов устройства открытого типа электропроводки

Прокладка электропроводки открытого типа предполагает прокладку электрических проводов непосредственно по поверхностям ограждающих конструкций

Первоначально необходимо обратить особое внимание, что не имеется ввиду навеска электрокабелей по поверхностям ограждающих конструкций. На сегодняшний день существуют определенные методы, позволяющие максимально «скрыть» факт прокладки электрических кабелей и осуществить их установку в открытых местах, чтобы открытая проводка максимально соответствовала общей концепции помещения или здания

Для этих целей существуют определенные методы устройства открытого типа проводки:

• Устройство электрических кабелей в кабельных каналах. Имеется ввиду так называемая «обертка» для электрических кабелей, применяемая для их фиксации на поверхностях ограждающих конструкций. Кабель-каналы предполагается использовать самой разнообразной конфигурации (от простейшего до фигурного, и с применением самой разнообразной расцветки).
• Устройство электрических кабелей через плинтус со специальными кабельными отделениями. Так, обычный плинтус содержит внутри себя специальное кабельное отделение, которое закрывается снимаемой крышкой и вмещает электрокабели.
• Прокладка электрокабелей в гофрах. Используется в сложных местах и подсобных помещениях.
• «Ретро» или же «под старину». Электрокабели в данном случае укладываются по поверхностям стен на изоляторах, что соответствует стилю 60-х гг ХХ века.

Зачастую открытая электропроводка реализуется в тех местах, в которых по определённым причинам нет возможности осуществления ремонтных работ, разрушающих поверхности конструкций стен. Этот тип прокладки электропроводки гораздо проще в сравнении со штробление конструкции стены по всему объему помещения, и может быть осуществлен самостоятельно, т.е. без осуществления капремонта помещения. Также возможно дополнить имеющуюся уже в помещении электропроводку в помещении розеткой, переключателем (линией) посредством монтажа открытого типа электропроводки.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным

Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Усилитель принято считать довольно электроемким устройством. Для его эффективной работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ. Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Для начала посмотреть в инструкцию к усилителю (или прямо на коробку от производителя, если документации нет воспользуйтесь интернетом) и найти там значение номинальной мощности (RMS). Номинальная мощность – это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома.

Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору

Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод

Схемы подключения индукционной варочной панели

После всех выполненных работ можно приступать к непосредственному подключению кабеля к клеммам варочной панели. На обратной стороне панели должна быть наклейка, рисунок или графическое обозначение заводской схемы подключения.

Для однофазной сети выбирайте схему, которая чаще всего обозначается как 1N.

По этой схеме клеммы под номерами 1,2,3 и клеммы 4,5 должны быть соединены между собой перемычками.

Такие перемычки из меди или латуни должны идти в комплекте с варочной панелью. Обычно они расположены в отдельном «кармашке», там же где и клеммы.

Если вы не установите данные шунты, то у вас будет греть только часть варочной поверхности.

Перед подключением, с провода ПВС снимается изоляция и жилы опрессовываются. Здесь можно использовать наконечники НШВ, НКИ, НШПИ. Перед установкой проверьте, хватает ли свободного места в клеммной коробке для монтажа тех или иных наконечников.

Иногда приходится их укорачивать, либо вообще отказаться от какого-то вида.

Сначала устанавливаются перемычки. Согласно схемы для однофазной варочной панели монтируете их на клеммы 1-2-3.

После этого фазную жилу подключаете на клемме №3 и затягиваете контакты.

Для подключения ноля монтируете перемычку между четвертой и пятой клеммой.

В клемму №5 заводите нулевую жилу синего цвета и затягиваете контакт.

Последнюю свободную жилу — защитное заземление подключаете в разъем имеющий значок «заземление».

Вот несколько схем подключения для разных моделей варочных панелей Bosch, Electrolux, Zanussi, Hansa, Gorenje:

Как правильно подключить компьютер

Итак, вы стали очередным счастливчиком, купившим себе это гениальное изобретение человечества под названием персональный компьютер. Вы купили ПК, привезли его домой, и что же делать дальше? Как правильно подключить персональный компьютер?

А дальше нужно последовательно соединить все составные части вашего PC.

Если у вас есть знакомый, разбирающийся в компьютерах, то можно обратиться к нему, если же такого знакомого у вас нет, то ничего страшного. Мы расскажем, как и что нужно делать, и в какие разъемы , что вставлять.

Не имеет особого значения, что подключать в первую очередь, так что начнём с монитора…

► Не получается подключить компьютер, ПК не включается ? Вы можете получить бесплатную консультацию или оставить заявку на выезд мастера по телефону:

• 8 (495) 902-72-01 ;
• 8 (915) 320-33-97 ;
• 8 (916) 843-72-34

1. МОДУЛЬНЫЕ И ПОЛУМОДУЛЬНЫЕ БЛОКИ ПИТАНИЯ.

С помощью небольшой смазки для локтей практически любой ПК может очистить его, чтобы он выглядел хорошо, но если вы хотите, чтобы что-то помогло вам управлять кабелями, тогда модульный источник питания может оказаться весьма кстати. Вместо того, чтобы позволить кабелям, которые вы никогда не собираетесь использовать, изрыгать весь корпус или давить за материнскую плату, модульный блок питания устраняет эти нежелательные провода, делая их съемными.

Выбор того, что вы можете подключить, упрощает процесс создания лучшего игрового ПК, не только делая его значительно более аккуратным, но и избавляясь от головной боли, связанной с кучей кабелей, которые мешают вам собирать все вместе.

Если стоимость модульных источников питания означает, что это не вариант для вас, возможно, обратите внимание на полумодульные варианты, которые существуют. Как следует из названия, в этих моделях отсоединяются только некоторые кабели, но те, которые установлены постоянно, скорее всего, вы будете использовать в любом случае. Если вы застряли с немодульным блоком питания, вы все равно можете получить довольно приличную систему управления кабелями — это просто потребует немного больше усилий. Не волнуйтесь, если все это звучит устрашающе, мы также можем рассказать вам, как установить блок питания

Окружение

Не запихивайте системный блок в какое бы то ни было подобие закрытой коробки. Не доверяйте производителям компьютерной мебели, они ничего не понимают в том, что и для чего делают. Внутренние отсеки в столах выглядят очень удобными, но сравните это с неудобством замены перегревшихся комплектующих. Нет смысла в продумывании системы охлаждения, если в итоге вы поставите компьютер туда, где воздуху некуда будет выходить. Как правило, конструкция стола позволяет убрать заднюю стенку отсека для компьютера – это обычно решает проблему.

Старайтесь не ставить системный блок на ковёр, иначе в корпусе будет быстрее скапливаться пыль и ворс.

Климат в вашей местности тоже стоит учитывать. Если вы живёте в жаркой области, понадобится серьёзнее отнестись к охлаждению, возможно, даже подумать насчёт водяного охлаждения. Если у вас обычно холодно, то воздух в помещении представляет особенную ценность, а значит использовать его следует с умом.

Если вы курите, настоятельно рекомендуется делать это не рядом с компьютером. Пыль и без того вредна для комплектующих, а сигаретный дым порождает худший из возможных видов пыли из-за своей влажности и химического состава. Отмывать такую липкую пыль очень сложно, и в результате электроника выходит из строя быстрее обычного.

Подключение передней панели к материнской плате

Первым делом, я порекомендую открыть руководство пользователя и поискать схему соединения там. Если нет бумажного, то можете найти его в электронном виде на официальном сайте производителя (как правило, в верхней части сайта переходите на вкладку «Продукты», там находите категорию материнских плат и уже оттуда ищите свою модель).

Так же, на текстолите самой платы чаще всего написаны подсказки для помощи в подсоединении. На примере ниже отличный показатель правильных подсказок для того, чтобы разобраться как подключить переднюю панель к материнской плате.

Возьмем для примера популярную и актуальную материнскую плату и рассмотрим разъемы подключения на них.

Шаг 1 – находим шлейфы, идущие от передней панели к мат. плате

Это те самые шлейфы, которые мы будем подключать к соответствующим разъемам материнской платы. Особенность этих самых шлейфов, по которым их можно найти среди других проводов в корпусе системного блока это надписи на концах их разъемов:

• Power SW (PWRBTN) – Кнопка включения компьютера>;
• Reset SW (Reset) – Кнопка перезагрузки;
• HDD LED (IDE LED)(HDLED) – индикатор активности жесткого диска;
• Power LED (PLED) – Индикатор включения компьютера;
• USB1..USBn – Порты USB на передней панели;
• Speaker(SPK) – Системный спикер (динамик)>;
• AUDIO (Mic, SPK L, SPK R, GND)(AAFP) – Выходы наушников и микрофона на переднюю панель.

Для тех, у кого Power LED состоит из 2-ух фишек на 2 и 3 контакта (как на рисунке выше) обоснование следующее: на некоторых материнских платах разъем подключения POWER LED (индикатор включения компьютера) выполнен на 3-ех контактах (средний не используется), а на некоторых на 2-ух. Поэтому в вашем случае нужно использовать либо одну фишку Power Led, либо другую.

Шаг 2 – находим контакты на материнской плате для подключения передней панели

Стоит отметить, что подключение кнопок включения, перезагрузки, индикатора работы жесткого диска и индикатора включения компьютера, а также спикера (F_Panel) это одна группа разъемов (1 на рисунке ниже), подключение передних USB (USB) – другая группа (2 на рисунке ниже) и разъемы наушников с микрофоном (AAFP) – третья (3 на рисунке ниже).

Вариант первый

На вашей материнской плате все контакты подписаны и вы просто одеваете фишки на контакты соблюдая соответствующие названия и полярность. Полярность важна для HDD LED (IDE LED) и Power LED. На плате плюсовой контакт подписан как “+”, а на фишке плюсовой контакт это цветной провод (отличный от белого и черного). Либо же если все провода от передней панели черного цвета, то на них “+” тоже будет подписан.

Даже если вы перепутаете полярность, то ничего страшного не произойдет. Просто на просто при включении не будет загораться кнопка включения и не будет моргать светодиод активности жесткого диска. В этом случае просто переверните не работающую фишку вверх ногами на контактах мат. платы, чтобы поменять полярность.

Вариант второй

Контакты на материнской плате не подписаны, как на фото ниже.

В этом случае вам нужно определить модель своей материнской платы, найти ее в интернете и посмотреть документацию по распиновке контактов кнопок, индикаторов, usb и звуковым выходам.

Особенности подключения силовых кабелей к аккумулятору или другим источникам постоянного тока

На промышленных объектах и в бытовой деятельности часто используется оборудование, работающее от источников постоянного тока. Наиболее распространенными являются аккумуляторные батареи:

• Они ставятся для стартера, запуска двигателя и питания другого автомобильного оборудования;
• Подключаются к зарядным устройствам;
• К инверторам (преобразователям) напряжения постоянного тока в переменный ток 12/220В; 24/220В и другие;
• Аккумуляторы активно используются как резервные источники питания при отсутствии напряжения в промышленной сети и других вариантах.

Во всех перечисленных случаях, чтобы обеспечить долговременную и безаварийную эксплуатацию оборудования очень важно правильно сделать подключение кабеля:

Самым главным требованием подключения кабеля или отдельных проводов к аккумулятору является соблюдение полярностей. В противном случае электронные элементы аппаратуры могут выгореть, а аккумулятор разрядится. Провод, подключаемый к плюсовой клемме, принято ставить с изоляцией красного цвета, к минусу подключают провода синего или черного цвета.

Пример подключения аккумулятора к зарядному устройству

На корпусе аккумулятора возле контактов обозначаются знаки «+» и «-». Такие же обозначения ставятся на подключаемой аппаратуре и на концах проводов с обеих сторон;

• Обязательно надо учитывать сечение проводов, оно должно соответствовать токам подключаемой нагрузки, правильно определить это можно по заранее просчитанным таблицам.
• Большое значение имеет надежность подключаемых контактов, для этого для кислотных аккумуляторов делаются специальные клеммы, свинцовые или латунные. Конструкция клемм предусматривает места установки проводов и контактов аккумулятора зажим осуществляется болтами. Для литий ионных аккумуляторов контактные соединения могут быть другой конструкции.

Клемма с проводом зажимается на контакт аккумулятора

Перед присоединением всех элементов к аккумуляторным контактам очень важно обеспечить их чистоту, особенно на кислотных аккумуляторах, которые находились в эксплуатации. На свинцовых и латунных элементах нарастает окись, которая препятствует прохождению тока

Для ее удаления используются металлические  щетки, можно взять жесткую зубную щетку для обработки контактов щелочным раствором, который нейтрализует кислотные составляющие. После чистки можно одевать клеммы с проводами на контакты аккумуляторов и зажимать болтами.

Маркировка

Имея внутри серверного шкафа сотни концов сетевого кабеля, быстро разобраться в подключениях поможет грамотная маркировка. Подписывать провода или целые пучки можно маркером, однако, такой способ выделения хоть и самый дешевый и простой, но крайне неудобен на практике. Есть проверенные методы маркировки кабелей, которые подойдут даже профессиональным монтажникам СКС.

Маркировка цветом

Использовать кабели разного цвета можно для их маркировки несколькими способами:

• По типу — для оптоволокна один цвет, для витой пары категории CAT 5e — другой и т. п. Учитывая количество доступных оттенков, так можно визуально отделить друг от друга любые типы кабеля.
• По назначению — индивидуальный цвет для кабелей, выполняющих конкретную роль, например, подключающих пользовательскую технику, обеспечивающих работу непосредственно серверного шкафа (внутренняя проводка). Таким способом можно отделять целые трассы, выходящие за пределы здания.
• По подключенным участкам офиса или целой компании. Тут стратегия маркировки заключается в цветовой разбивке проводки по офисной площади или этажам, к которым относятся кабели.

Контрастная разница между цветом проводки позволит быстро определить ее принадлежность к условной группе.

Маркировка этикетками

Использование этикеток совместно с цветовой маркировкой или как самостоятельный способ идентификации позволит пометить каждый провод индивидуально. Делать это лучше с двух концов. Для этого подойдет самый простой принтер этикеток, к которому потребуется докупить расходники.

Долговечность и надежность маркировки обеспечивают термоусаживаемые этикетки. В их основе — эластичный пластик. Для фиксации таких этикеток на кабеле потребуется соответствующий инструмент.

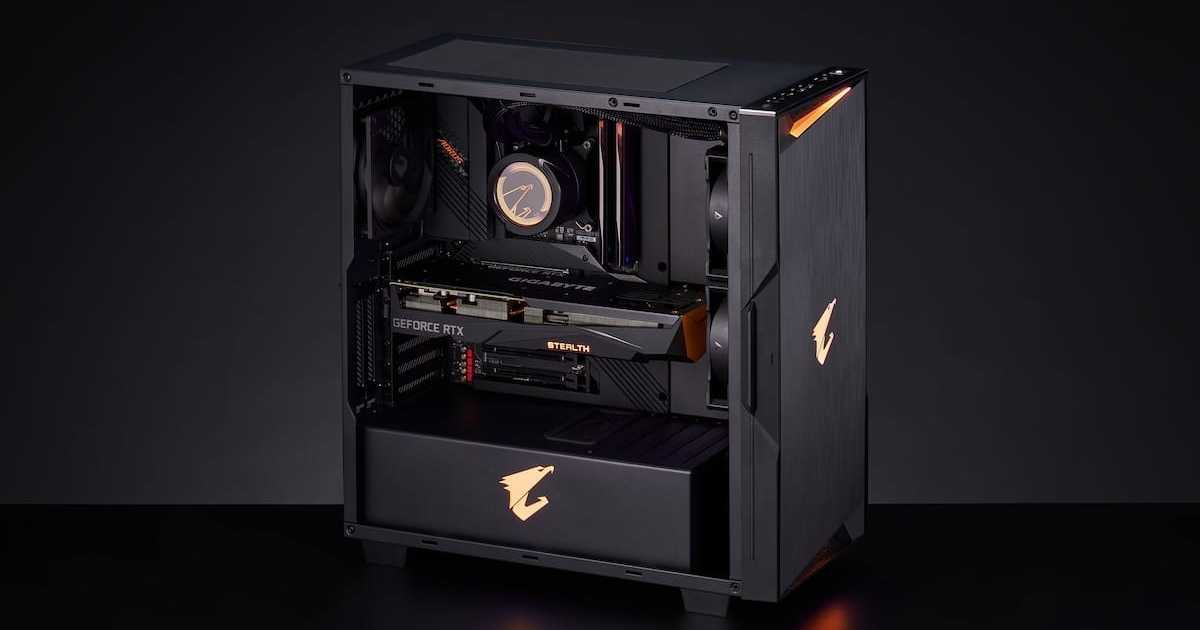

Проект AORUS Stealth

Если дизайн корпуса приобретает для Вас особый смысл и, при этом, небезразлична тема аккуратной укладки силовых и интерфейсных кабелей, настоятельно советуем обратить внимание на наш проект AORUS Stealth. За этим названием скрывается комплект для самостоятельной сборки ПК, выполненный по индивидуальному заказу

Приобретая AORUS Stealth, Вы откроете для себя новый уровень организации кабельного хозяйства, оригинальная схема, сделавшая кабели невидимыми для пользователя!

Специально для проекта AORUS Stealth наши инженеры разработали особую материнскую плату, видеокарту и корпус, в том числе с учетом оптимизации процедуры укладки кабелей.

Конструктивом материнской платы предусмотрено размещение всех силовых и интерфейсных разъемов на тыльной стороне печатной платы. На практике это означает практическое отсутствие кабелей со стороны прозрачной боковой стенки шасси, взору пользователя предстает только аппаратная начинка ПК. Материнская плата устанавливается в корпус, а все подключения реализованы в рамках особых зон на несущей поверхность шасси.

Аналогичное конструктивное решение реализовано и применительно к дискретной графической плате. Разъемы питания переместились на нижний торец печатной платы, таким образом, подключить “невидимые” кабели значительно проще, при этом производительность видеокарты сохранилась на том же уровне, к которому привыкли владельцы аналогичных плат AORUS в типовом исполнении.

В рамках проекта AORUS Stealth корпус системного блока разработан с учетом особенностей конструктива других ключевых компонентов, гарантируя безусловную совместимость комплектующих в условиях измененного расположения разъемов для подключения силовых и интерфейсных кабелей. Порты ввода-вывода подключаются к разъемам на тыльной стороне материнской платы, таким образом, средствами базовых компонентов реализован идеальный вариант подключения всего «железа».

Комплект AORUS Stealth – это готовое решение для сборки ПК “своими руками” с оптимальной схемой укладки кабелей. Это минимум усилий для грамотной организации кабельного хозяйства, поскольку конструктивом всех компонентов уже предусмотрен оригинальный “невидимый” наблюдателю вариант подключения кабелей.

Схема подключения

В схеме подключения 4-канального усилителя требуется предусмотреть надежное питание, которое подается от положительной клеммы аккумулятора. Кабели подключаются через предохранительную вставку, номинал защитного элемента на 5-10% превышает номиналы заводских предохранителей в корпусе усилителя. Сечение кабеля подбирается по таблице в зависимости от потребляемой мощности. При использовании тонкого кабеля происходит перегрев и разрушение изоляции, приводящие к короткому замыканию и воспламенению конструкции или автомобиля.

Отрицательный сигнал подается через соединение с болтом «массы», приваренным к панелям кузова автомобиля. На кабель одевается наконечник, который затем прижимается гайкой. На подержанных автомобилях отечественного производства рекомендуется выводить питание от минусовой клеммы батареи, поскольку коррозия на поверхности болта повышает сопротивление контакта и ухудшает питание оборудования.

Для автоматического включения усилителя используется медный кабель (сечением до 1 мм²), идущий от разъема REM головного устройства. После включения магнитолы к усилителю подается управляющий сигнал, активирующий цепи питания. Для передачи звукового сигнала применяются кабели стандарта RCA, оборудованные экраном для защиты от помех. На концы шнуров надеваются специальные металлические наконечники, обеспечивающие надежный контакт. Межблочные кабели запрещается прокладывать около силовой электропроводки из-за появления помех.

Головное устройство оборудовано отдельной цепью питания, кабель с красной изоляцией проводится через замок зажигания или переключатель, принудительно разрывающий цепь. В питании магнитолы предусматривается дополнительный кабель, оснащенный защитным слоем желтого цвета.

Допускается использование активного низкочастотника, который подсоединяется к линейному выходу на магнитоле. Второй линейный канал применяется для коммутации внешнего усилительного модуля, для подключения применяется разветвитель типа Y. Передаваемый сигнал автоматически разделяется микропроцессорным блоком управления на 4 канала (2 тыловых и 2 фронтальных).

Подключение материнской платы к блоку питания

Независимо от форм-фактора и бренда (MSI, ASUS, Gigabyte или любого другого), от БП к материнской плате подключается всего пара коннекторов – питание самой «мамки», а также процессора.

Это не последовательное, а параллельное подключение, так как все потребители питаются одновременно, а напряжение на каждом из коннекторов не зависит от остальных.

Для того, чтобы подать энергию к материнской плате старых моделей, использовались 20-пиновые коннекторы. Сегодня используются преимущественно коннекторы на 24 пина, иногда разборные (обозначаются 20 +4). Если вы скрупулезно подошли к покупке комплектующих и заказали совместимые модели, с подключением проблем не возникнет.

Этот коннектор сложно спутать с другими – на БП обычно он такой один, как и гнездо на «матери». Чтобы запитать эту плату, достаточно вставить штекер в гнездо и аккуратно вдавить его до щелчка, чтобы скоба фиксатора вошла в соответствующий паз.Для извлечения же штекера, достаточно надавить на фиксатор, освободив скобу из паза, после чего его можно достать.

Питание материнской платы

Самый мощный кабель, имеющий 24 контакта (4 контакта отстёгиваются в случае необходимости), предназначен для питания материнской платы.

Его нельзя с чем-то спутать, он самый большой на плате. Для подключения достаточно совместить ключи (некоторые контакты имеют отличающуюся форму, не позволяющую подключить кабель неправильно) и слегка нажать для того, чтобы штекер плотно вошёл в разъём.

Питание процессора

За питание процессора отвечают один или два 4- или 8-контактных коннектора. Подключаются они в соответствующие разъёмы на материнской плате:

Сам коннектор может иметь следующий вид (на скриншоте 8-контактный):

Он тоже имеет ключи и подключается к материнской плате как 24-контактный коннектор. Использовать переходники и разветвители для питания процессора ни в коем случае не рекомендуется, так как это может привести к выходу из строя как процессора, так и материнской платы.

Питание видеокарты

Некоторые видеокарты для работы также требуют дополнительного питания. Понять это можно по наличию разъёмов на боковой стороне корпуса. Они похожи на используемые для питания процессора, однако имеют не 4, а 6 или 8 контактов. Если такие есть, то действовать стоит по аналогии с подключением питания к процессору — совместить ключи и слегка нажать на коннектор так, чтобы он плотно вошёл в разъём:

В случае с видеокартой использование переходников и разветвителей нежелательно, но допустимо. Однако стоит помнить, что использовать безопасно можно лишь переходники, имеющие меньшее число контактов на входе, чем на выходе. Так, использование переходника с 6+6 контактами на входе и 8 контактами на выходе можно считать безопасным.

Питание накопителей и других устройств

Для питания накопителей и других устройств предусмотрены специальные кабели, имеющие по несколько коннекторов. HDD-коннекторы используются для питания накопителей, MOLEX-коннекторы используются для питания иных устройств (кулеров, подсветки, СЖО). Есть возможность безопасного использования переходников с HDD на MOLEX и с MOLEX на HDD (MOLEX слева, HDD справа):

Компоновка корпуса

Большинство современных корпусов относится к ATX-компоновке: оптические приводы спереди сверху, жёсткие диски сразу под ними, материнская плата крепится к правой крышке, блок питания сзади сверху, разъёмы плат расширения выводятся на заднюю часть. У этой схемы есть вариации: жёсткие диски могут крепиться в нижней передней части сбоку с помощью адаптеров быстрого подключения, что упрощает их снятие и установку и обеспечивает дополнительное охлаждение со стороны отсеков дисковых приводов. Иногда блок питания размещается снизу, чтобы через него не проходил выводимый тёплый воздух. В целом подобные отличия не оказывают негативного влияния на циркуляцию воздуха, но должны учитываться при прокладке кабелей (об этом чуть далее).

Воспользуйтесь кабельными фиксаторами

Кабельные фиксаторы стоят сущие копейки, однако, их значение трудно переоценить. Вместо того, чтобы наспех прокладывать кабели по периметру корпуса, а затем пытаться быстро закрыть боковую стенку, пока кабели не успели выпасть, советуем воспользоваться кабельными стяжками или фиксаторами.

С помощью стяжек и фиксаторов можно закрепить кабели по всему маршруту укладки внутри корпуса системного блока, а также объединять кабели в жгуты. Это надёжно зафиксирует кабели внутри корпуса ПК и обеспечит их оптимальную укладку.

Мы рекомендуем воспользоваться кабельными стяжками на липучке, поскольку их легко зафиксировать и отсоединить, они выполнены из ткани, и, следовательно, не повредят оплетку кабелей. Применение типовых пластиковых стяжек также допустимо, однако, не затягивайте их слишком туго.

Грамотная укладка кабелей – это своего рода экзамен для пользователя на зрелость самостоятельной сборки ПК нового уровня!

Как согнуть кабель-канал. Прокладка электропроводки в коробе (кабель-канале)

Электропроводка устанавливается в короб, когда важен ее эстетичный вид и требуется легкий доступ при обслуживании. Прокладка электропроводки в коробе широко используется, когда
нужно провести дополнительные электрокоммуникации, не прибегая к ремонту.

Инструменты и материалы

• строительный нож
• ножницы
• ножовка по металлу
• отвертка
• карандаш
• кабель-канал
• крепеж для кабель-канала

1. Фиксируем на стене кабель-канал согласно разметке, нанесенной строительным карандашом.

Прокладываем кабель-канал так, чтобы места стыков выглядели аккуратно. Для его обрезки и приведения в порядок стыков следует использовать ножовку по металлу, строительный нож и ножницы.

Укладываем провод в короб.

По мере укладки провода устанавливаем крышку короба. Редко когда удается вначале уложить провод целиком, а потом все закрыть крышками.

Защелкиваем крышку короба, прижимая к коробу до появления характерного щелчка.

Способы укладки кабель-канала

1. Куски кабель-канала отрезаем ножовкой с мелким зубом, используя при этом стусло, чтобы обеспечить ровный срез. Для лучшей жесткости кабель-канала при накладывании крышки (после укладки кабеля) желательно целой крышкой накрыть место стыка с прирезанным фрагментом, а кусок крышки приладить на оставшийся целый участок.

Поворот под 90° осуществляем прирезкой концов кабель-канала под 45° (с помощью стусла) или же так, как показано на фото: удаляем на одном куске ближнюю к стыку стенку (на ширину основания), а на другом — отрезаем часть основания ближней стенки (оставив одну дальнюю стенку).

То же самое проделываем и с крышками короба: подрезаем их таким образом, чтобы они плотно закрывали кабель-канал и не мешали друг другу.

При соединении кабель-каналов во внутреннем углу поступаем аналогичным образом: либо обрезаем оба конца под 45°, либо удаляем на одном конце обе стенки на ширину кабель-канала, оставляя основание, либо, как показано на фото, на одном конце удаляем верхнюю стенку на туже ширину, а на другом — нижнюю.

После того как концы кабель-каналов закреплены, на них надвигаем крышки (в угол).

При стыковке кабель-канала на внешнем углу поступаем наоборот: отрезаем основание на одном из концов, оставляя стенки — на них будет держаться крышка. На одной из стыкуемых частей крышек стенки удаляем.

Мои впечатления и выводы

Вы можете заметить что основные обвесы корпуса сняты, а это все потому, что самая основная часть этого проекта уже готова и вы можете ознакомиться с подбором компонентов, организацией подсветки и взглянуть на результаты моей работы уже сейчас!

От себя скажу одно: укладка кабелей — удовольствие «на любителя» и не каждый сможет высидеть несколько часов в мыслях о том, как же ему уложить проводок. Ну а я не завершаю на этом работу и в будущем закажу набор кабелей CableMod для того, чтобы все выглядело еще более привлекательно, ну и, конечно, поделюсь с вами своим опытом.

Я не специалист в моддинге ПК и этот проект запустил в качестве эксперимента, чтоб самому попробовать и вам рассказать, какие нюансы вас могут подстерегать в этом нелегком деле. Поэтому сразу оставляйте свои вопросы в случае их возникновения. На все отвечу, запись будет обновляться.
