Бесшумный кулер noctua nh-p1 весом более килограмма оценили в $110

Как увеличить эффективность охлаждения?

Потоку воздуха мешает штатный вентилятор видеокарты, соответственно, его лучше снять. Сперва мы пытались снять вентилятор не снимая кожуха. Четыре винта открутились без проблем, но вот кожух не позволил вытащить штекер. Пришлось снимать кожух, а он снимается лишь вместе с радиатором. Соответственно, чтобы потом прикрепить радиатор на место, наверняка потребуется заменить термопасту.

Сперва была задумка снять вентилятор с крепежной крестовиной, а кожух оставить. Пока обдумывалась идея, пришел чёрный кот и куда-то закатил один из крепежных винтов от кожуха.

Я тут ни причём!

Винт позже был найден, но и намек чёрного кота тоже понят — кожух не нужен!

Без кожуха удобно использовать вентиляторы и на 120 мм и на 140 мм, так как увеличилась площадь радиатора доступная для воздушного потока.

Модель вентилятора	Размер	Максимальная скорость	Максимальный уровень шума	Максимальный поток воздуха	Температура GPU	Средняя скорость вентилятора об/мин	Скорость в % SpeedFan
be quiet! PURE WINGS 2	92 мм	2000 об/мин	18.6 дБ	33.15 CFM	71 ℃	1550 об/мин	60 %
Noctua NF-P12 redax-1300	120 мм	1300 об/мин	19.8 дБ	54.32 CFM	71 ℃	800 об/мин	50 %
Zalman ZA1225CSL	120 мм	1100 об/мин	23 дБ	59.1 CFM	71 ℃	830 об/мин	70 %
Noctua NF-S12A FLX	120 мм	1200 об/мин	17.8 дБ	63.27 CFM	71 ℃	700 об/мин	40 %
Noctua NF-P14S redax-1200	140 мм	1200 об/мин	19.6 дБ	64.9 CFM	71 ℃	550 об/мин	40 %

Разочаровал вентилятор Noctua NF-P12 redax-1300 (120 мм) — при снижении оборотов резко просел поток воздуха.

Наилучшим образом себя показали вентиляторы Noctua NF-S12A FLX (120 мм) и Noctua NF-P14S redax-1200 (140 мм). При сниженных оборотах они сохранили неплохую производительность. Можно рекомендовать к покупке любой из этих вентиляторов.

По размерам лучше подходит Noctua NF-S12A FLX на 120 мм — при его установке можно даже не использовать программу SpeedFan. При 650 об/мин вентилятор обеспечивает необходимый тепловой режим GPU при максимальной нагрузке и при этом практически бесшумен.

Noctua NF-S12A FLX на 120 мм — лучший выбор на 120 мм

Если эстетика мало волнует и во главу угла ставится эффективное охлаждение и тишина, выбор следует остановить на вентиляторе Noctua NF-P14S redax-1200 на 140 мм.

Noctua NF-P14S redax-1200 на 140 мм проявил себя как настоящий монстр охлаждения! Идеальное сочетание производительности и тишины при 550 об/мин

Распаковка и комлпектность

Содержимое коробки:

Пассивный кулер Noctua NH-P1.
Комплекс крепежей для установки в ПК с процессорами Intel и AMD.
Премиальная термопаста NT-H2 (в шприце).
Отвертка NM-SD1.
Крепежи пружинного типа для монтажа вентилятора.
Руководства по монтажу кулера под сокеты Intel и AMD.

Внутри основной коробки сверху находится дополнительная с крепежами, термопастой.

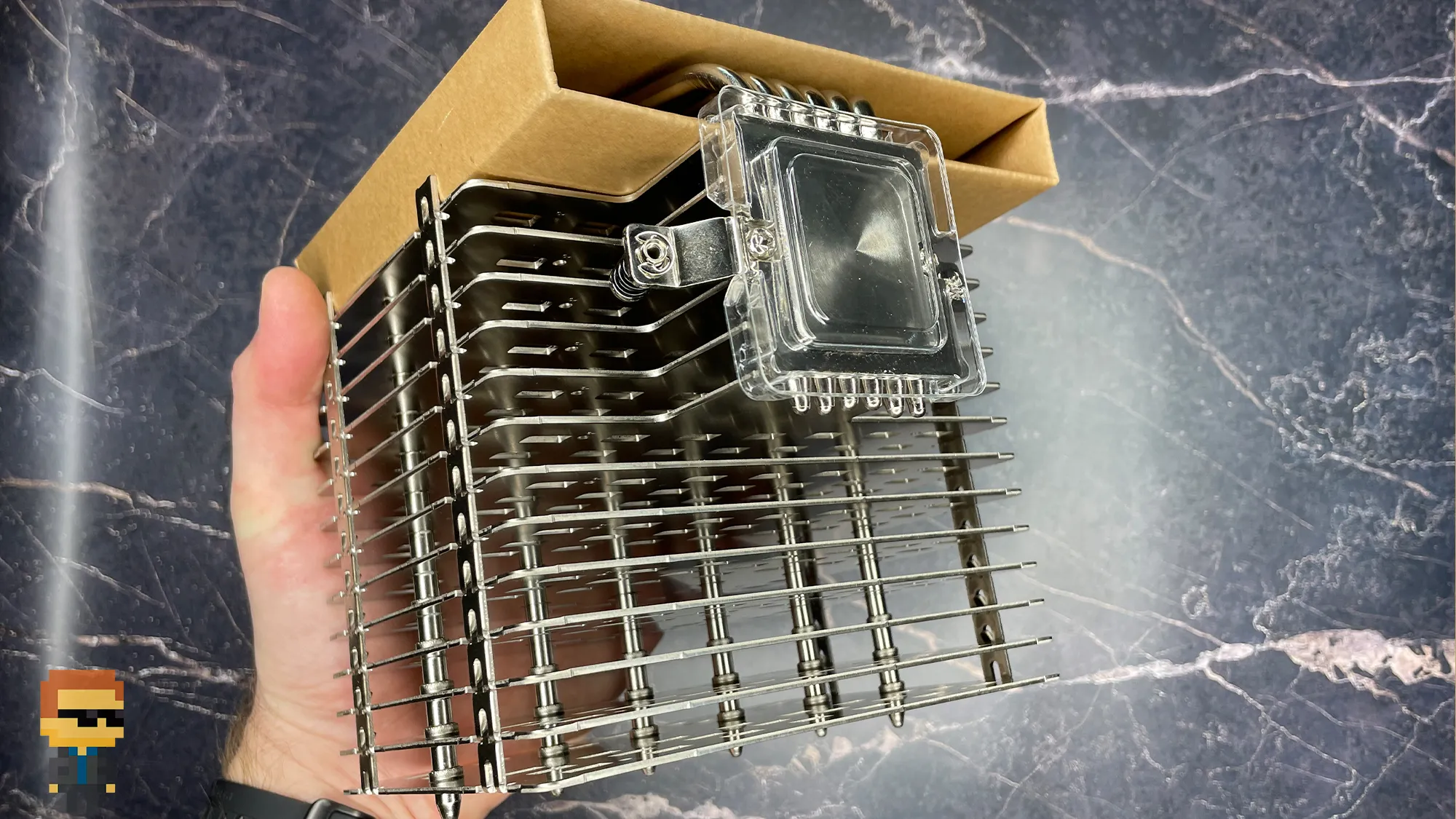

Кулер плотно зафиксирован картоном во избежание механических повреждений при транспортировке.

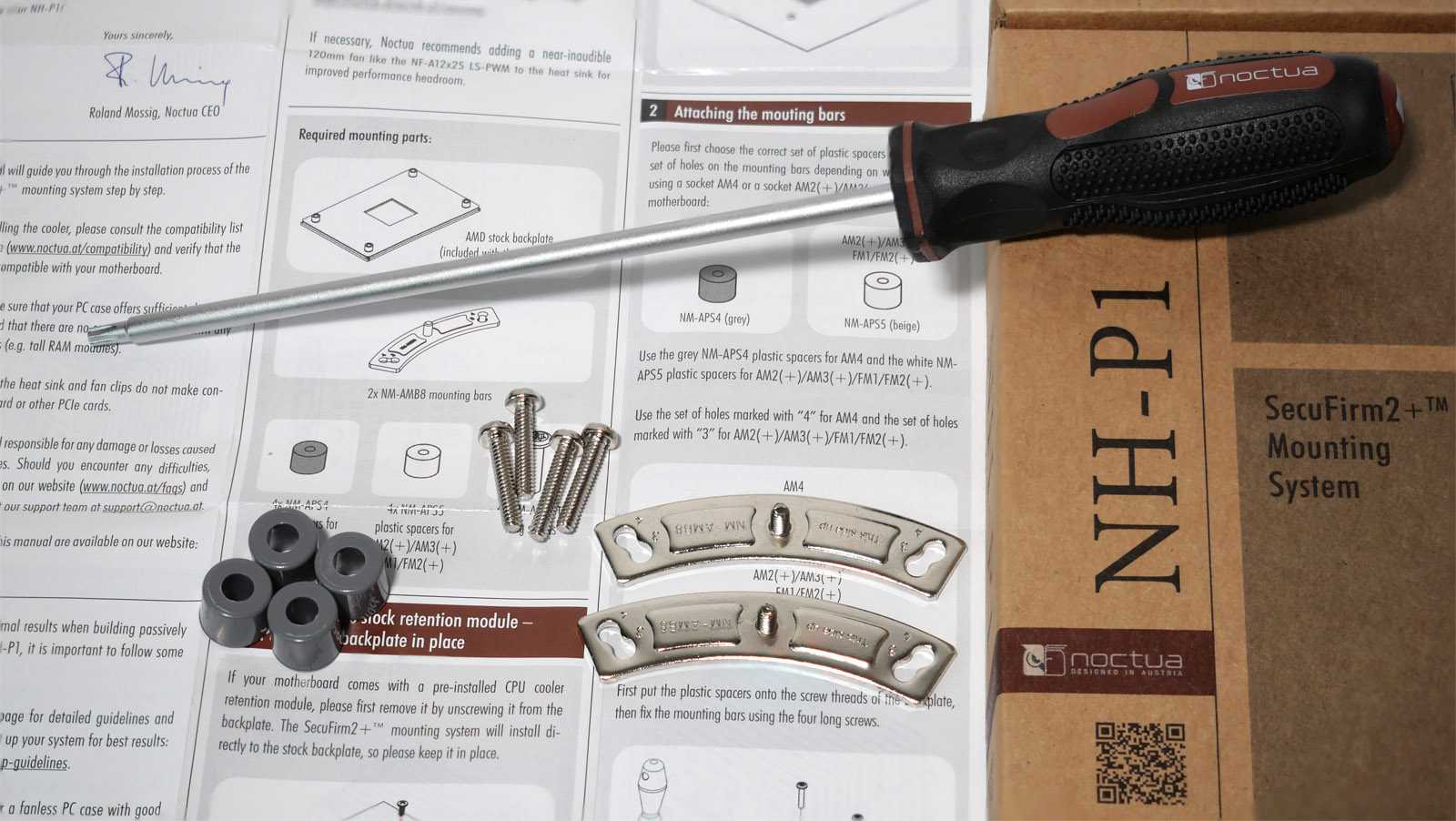

Крепежи и аксессуары

Рисунки на верхней коробке не оставляют сомнений в ее содержимом. Премиальная отвертка с удобной ручкой — мечта продвинутого сборщика. Длина достаточна для того, чтобы дотянуться до крепления через зазор между ребрами радиатора.

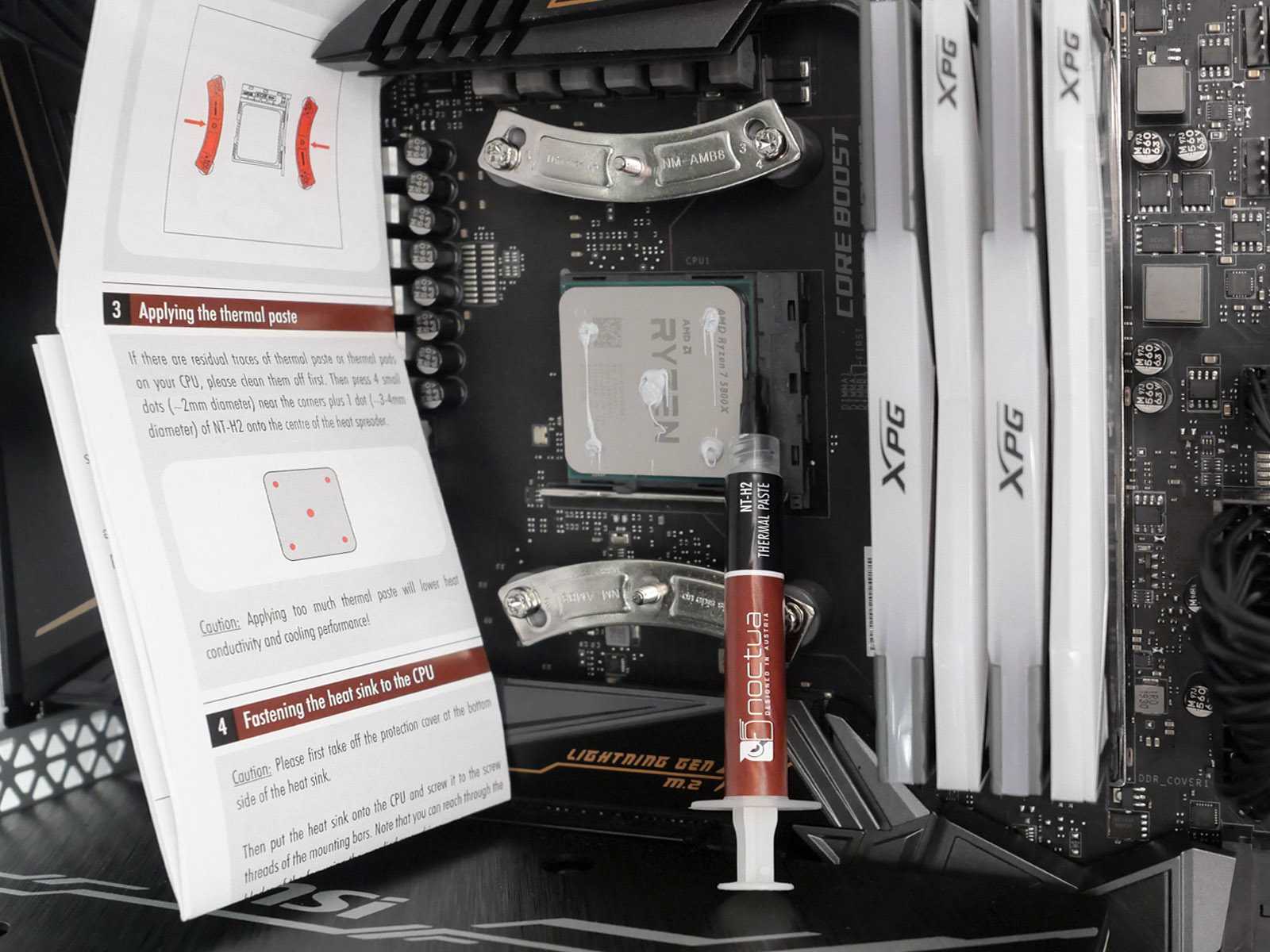

Довольно вязкая термопаста хорошо ложится на металл. Прекрасно распределяется по поверхности под давлением.

Инструкции по монтажу кулера отдельные для сокетов:

AMD
LGA115x и LGA1200
LGA20xx

Есть и полный комплект крепежей под сокеты AMD и Intel.

Главные спецификации и основные сведения

Физические параметры:

Масса — 1 180 г.
Габаритные размеры — 158 мм х 154 мм х 152 мм.

Потребительские качества:

Возможность установки 120 мм вентилятора опциональная — в комплект не входит.
Совместимость со слотами PCIe оптимизирована благодаря ассиметричной конструкции системы охлаждения.
6-летняя гарантия производителя.
Перекрытие ОЗУ на 100% исключено для сокетов Intel LGA1200 и AMD AM4.

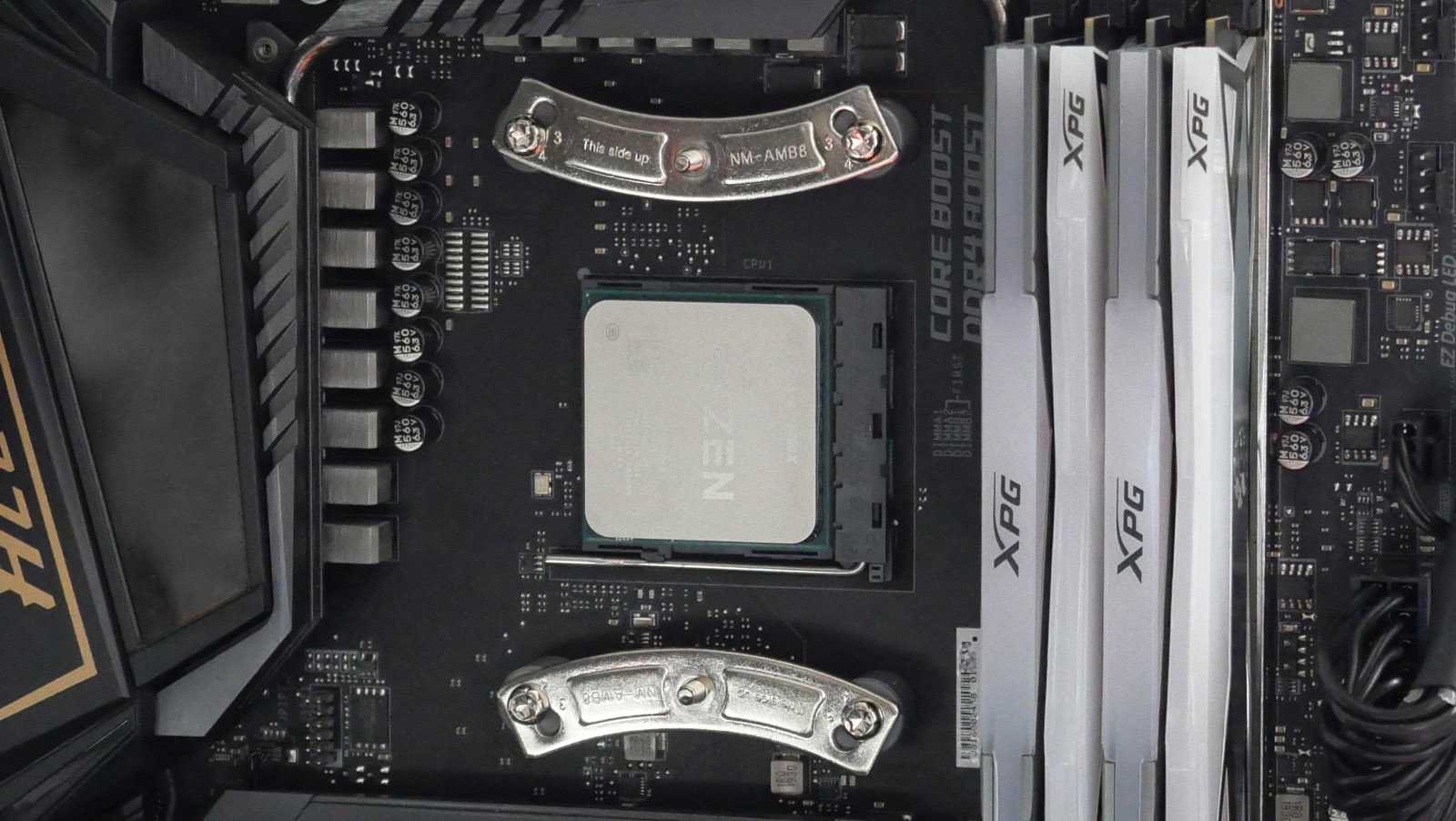

Монтажная система SecuFirm2+ на основе Tarx обеспечивает совместимость со множеством сокетов Intel и AMD.

Поддерживаемые сокеты Intel:

LGA20xx — LGA2066, LGA2011-0 & LGA2011-3 Square ILM.
LGA115x — LGA1150, LGA1151, LGA1155, LGA1156.
LGA1200.
LGA1366 LGA775 — с дополнительным монтажным набором .

Совместим с сокетами AMD: AM2, AM2+, AM3, AM3+, AM4, FM1, FM2, FM2+.

Определяем параметры штатной системы охлаждения

Если видеокарта эксплуатируется в жестких условиях, охлаждение должно быть всегда эффективным. Нам необходимо понять, в каких пределах поддерживает температура родной вентилятор. Первоначально смотрим температуру при минимальной нагрузке, но после включения должно пройти хотя бы 10-15 минут, чтобы температура устаканилась. Используем программу TechPowerUp GPU-Z — это бесплатная программа, предназначенная для отображения технической информации о видеоадаптере, работающая под управлением ОС Microsoft Windows. Скачать программу можно с официального сайта https://www.techpowerup.com/gpuz/

Нас интересует GPU Temperature — температура графического процессора. На скриншоте видно, что при минимальной нагрузке с родным вентилятором GPU нагревается до 44 ℃. Средняя скорость вращения вентилятора составляет 1180 оборотов в минуту (об/мин).Щелкаем по кнопке GPU stress test.Запускаем стресс-тест щелчком по кнопке GO!Прошло несколько секунд после запуска стресс-теста, а температура графического процессора уже 55 ℃! Мохнатый бублик знатно нагружает видеосистему.Через час после запуска стресс-теста, температура GPU 71℃, а вентилятор подвывает на скорости около 1800 об/мин.

Временами температура GPU поднималась до 73 ℃, а скорость вращения вентилятора превышала 1850 об/мин.

Как выбрать низкопрофильный кулер для процессора

Низкопрофильный кулер для ЦП означает, что вы владеете или планируете собрать ПК малого форм-фактора на основе корпуса Mini-ITX.

Здесь можно выделить несколько вещей, присущих корпусам Mini-ITX:

Не идеальный воздушный поток
Зазор процессорного кулера варьируется от корпуса к корпусу
Мало места для компонентов

Эти проблемы, если их так называть, могут затронуть даже лучшие низкопрофильные кулеры для процессора

Давайте объясним, как они влияют на кулеры и, в то же время, на что обращать внимание, когда вы выбираете низкопрофильный кулер для процессора

Формат и поддержка ЦП

Каждый корпус Mini-ITX имеет различный зазор для кулера ЦП. В некоторых корпусах можно разместить кулеры даже обычного размера, в то время как другие ограничиваются самыми компактными низкопрофильными кулерами. Это означает, что найти идеальный кулер – это больше, чем найти кулер с отличными характеристиками охлаждения и относительно низким уровнем шума.

Перед тем, как открыть кошелёк, проверьте размеры выбранного кулера и посмотрите, не слишком ли он высок для вашего корпуса. Затем проверьте, не слишком ли широк кулер для вашего ПК. Даже лучшие материнские платы Mini-ITX имеют ограниченное пространство для различных портов и слотов, поскольку они довольно малы, поэтому карты памяти RAM могут помешать установке вашего кулера.

Проверьте, не является ли конкретный кулер слишком широким для вашего ПК, прежде чем покупать его.

Наконец, низкопрофильные кулеры имеют меньшую охлаждающую способность по сравнению с обычными воздушными и водяными кулерами ЦП, что вполне ожидаемо с учетом их размера. Это означает, что ваш процессор будет работать сильнее, чем если бы он был частью обычного ПК. Это также означает, что вы должны быть особенно осторожны, если у вас высокопроизводительный процессор.

Эти процессоры требуют много энергии и могут выделять много тепла. Некоторые из лучших кулеров ЦП зарезервированы для этих высокопроизводительных процессоров, и они намного опережают низкопрофильные, когда дело доходит до чистой производительности охлаждения.

Проверьте, может ли выбранный вами кулер физически поддерживать частоту вашего процессора по умолчанию, прежде чем покупать его. Можно искать через форумы или официальные отзывы. У некоторых производителей, таких как Noctua, есть подробные страницы со списком всех совместимых процессоров для каждого производимого ими кулера.

Уровень шума

Стесненное пространство внутри корпусов SFF означает меньший поток воздуха, что приводит к тому, что вентиляторам приходится усерднее работать, чтобы компоненты работали при приемлемых температурах. Чем выше число оборотов в минуту, тем больше шума. А некоторые низкопрофильные кулеры ЦП могут быть довольно шумными, когда они близки к своим пиковым оборотам или работают на них.

Если вы не любите шум во время игровых сессий, эти числа должны дать наилучшее приближение к тому, насколько громкий кулер. Большинство обзоров включает уровни шума при нормальной нагрузке, а также стресс-тесты, которые разгоняют кулер до предела.

Стресс-тесты позволяют оценить производительность кулера, но это не лучший способ проверить уровень шума. Практически каждый воздушный кулер издает заметный уровень шума при экстремальной нагрузке.

Не стоит разгонять процессор

Наконец, если вы собираете ПК с малым форм-фактором и планируете получить процессор, поддерживающий разгон, дважды подумайте, прежде чем делать это, особенно если вы хотите поместить сборку в небольшой корпус Mini-ITX, который не поддерживает большого количества корпусных вентиляторов, и у них не очень хороший воздушный поток. Отличный воздушный поток и корпус Mini-ITX не сочетаются друг с другом, поэтому даже если вы получите корпус с отличным потоком воздуха для форм-фактора Mini-ITX, он не будет иметь таких же уровней воздушного потока, как корпуса Micro ATX или Mid и Full Tower.

Если вы действительно хотите сделать всё хорошо, приобретите либо самый мощный низкопрофильный кулер, который только сможете найти, либо моноблок. И помните, что даже с лучшим низкопрофильным кулером для процессора вы не получите отличных результатов разгона. Низкопрофильные кулеры ЦП не предназначены для разгона, и их не следует использовать для этого.

Спецификация

Кулер

Модель	Noctua NH-P1
Тип	Пассивный башенный кулер
Количество тепловых трубок	6
NSPR	42 (89 с вентилятором NF-A12x25 LS-PWM)
Совместимость с сокетами процессоров AMD	AM4, AM3 (+), AM2 (+), FM2, FM1, FM2+ (необходим бэкплейт)
Совместимость с сокетами процессоров Intel	LGA 1200, 1150, 1151, 1155, 1156, 2011(-3) Square ILM, 2066
Совместимость с вентиляторами	120 мм
Размеры	158 x 154 x 152 мм
Вес	1180 г
Гарантия	6 лет

Вентилятор (приобретается отдельно)

Модель	Noctua NF-A12x25 LS-PWM
Размеры	120 x 120 x 25 мм
Воздушный поток	55,7 м3/ч
Скорость вращения	450-1200 об/мин.
Статическое давление	0,82 мм H₂O
Уровень шума	12,1 дБ(А)
Коннектор	4-pin PWM
Тип подшипника	SSO2
Номинальное напряжение	12 В
Номинальный ток	0,05 А
Подсветка	Нет
Гарантия	6 лет

Идеальное решение — использование переходника

Чтобы не использовать программы для регулировки оборотов вентилятора видеокарты, следует купить переходник на Aliexpress.

При помощи переходника можно к разъему видеокарты подключить корпусной вентилятор 4-pin

В конкретном случае был приобретен переходник, который позволяет подключить два корпусных вентилятора к карте.

Переходник для подключения двух вентиляторов

Потребуется вентилятор 4-pin PWM. Если подключить вентилятор 3-pin, то он будет работать на полных оборотах.

Через переходник был подключен вентилятор Noctua NF-A14 PWM на 140 мм

В режиме простоя вентилятор вращается со скоростью менее 200 об/мин, а температура GPU около 48℃.

Температура в режиме простоя на 4 градуса выше, чем была со штатным вентилятором (около 44℃), но это некритично

Отличные результаты были получены после прожарки при помощи FurMark.

Максимальная температура не превышала 67℃ (со штатным вентилятором — 71 ℃)

При этом вентилятор Noctua NF-A14 PWM на 140 мм работал бесшумно.

Скорость вентилятор Noctua NF-A14 PWM не превышала 550 об/мин — при этой скорости вентилятор работает бесшумно

Итак, при помощи копеечного переходника мы решили вопрос с регулировкой скорости вращения вентилятора. Небольшим минусом является то, что температура в простое на 4 градуса выше, чем с родным вентилятором.

Жирных плюса два:

Тишина при максимальном нагреве GPU;
Эффективное охлаждение при высокой нагрузке.

Тестирование

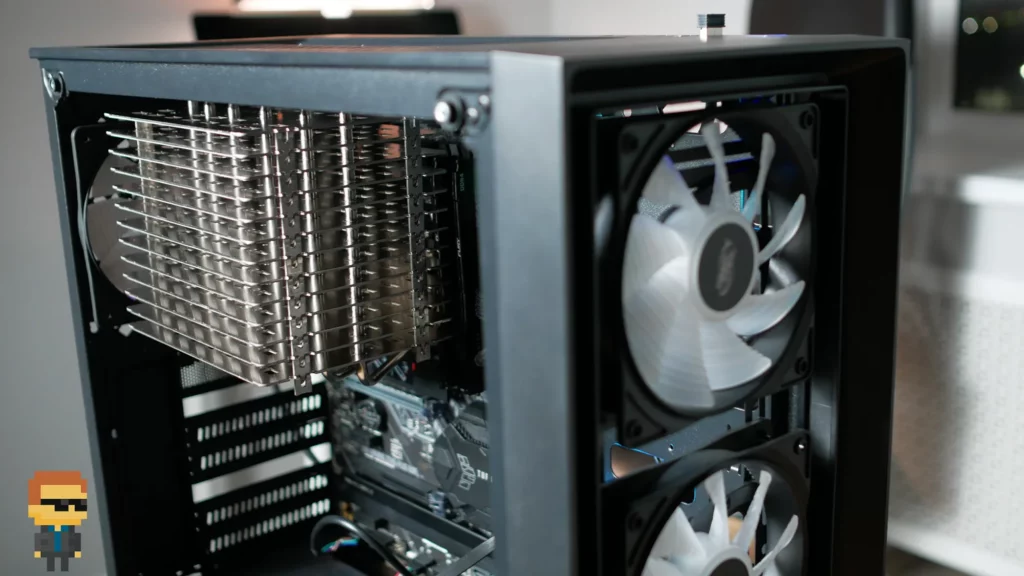

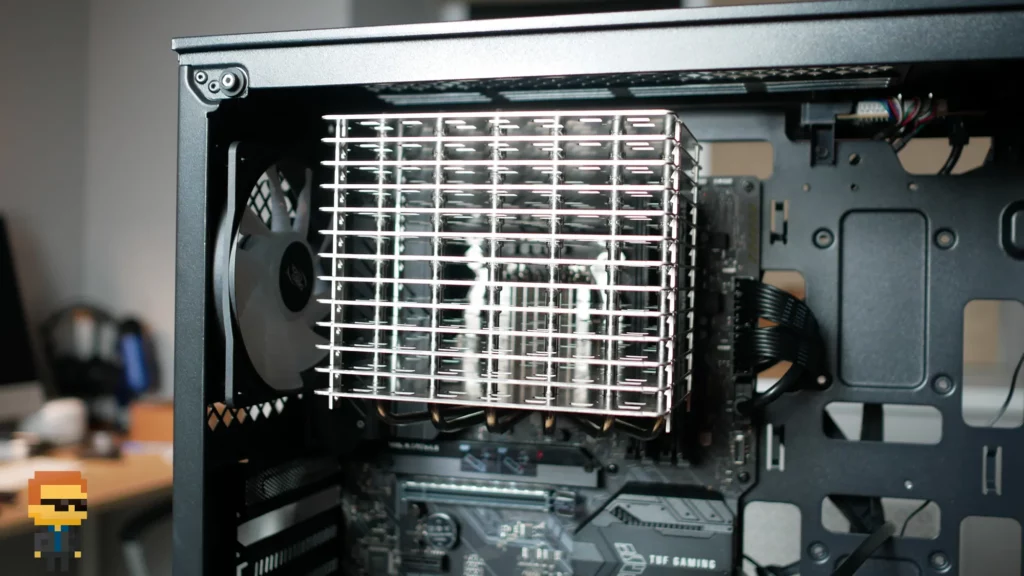

Noctua NH-P1 проверен в тестовом стенде «Блога системного администратора». Эталонный компьютер работает под управлением операционной системы Microsoft Windows 10. Все обновления за декабрь 2021 года установлены.

Температура помещения в ходе тестирования — ~23 градуса Цельсия.

Аппаратное обеспечение тестового стенда

Процессор — Intel Core i5 11600K.
Материнская плата — ASUS TUF GAMING Z590-PLUS WIFI.
Оперативная память — 16 Гб (2 х 8 Гб Kingston FURY Beast Black).
Накопитель данных — 1 Тб твердотельный диск (SSD) Kingston KC2500 NVMe PCIe.

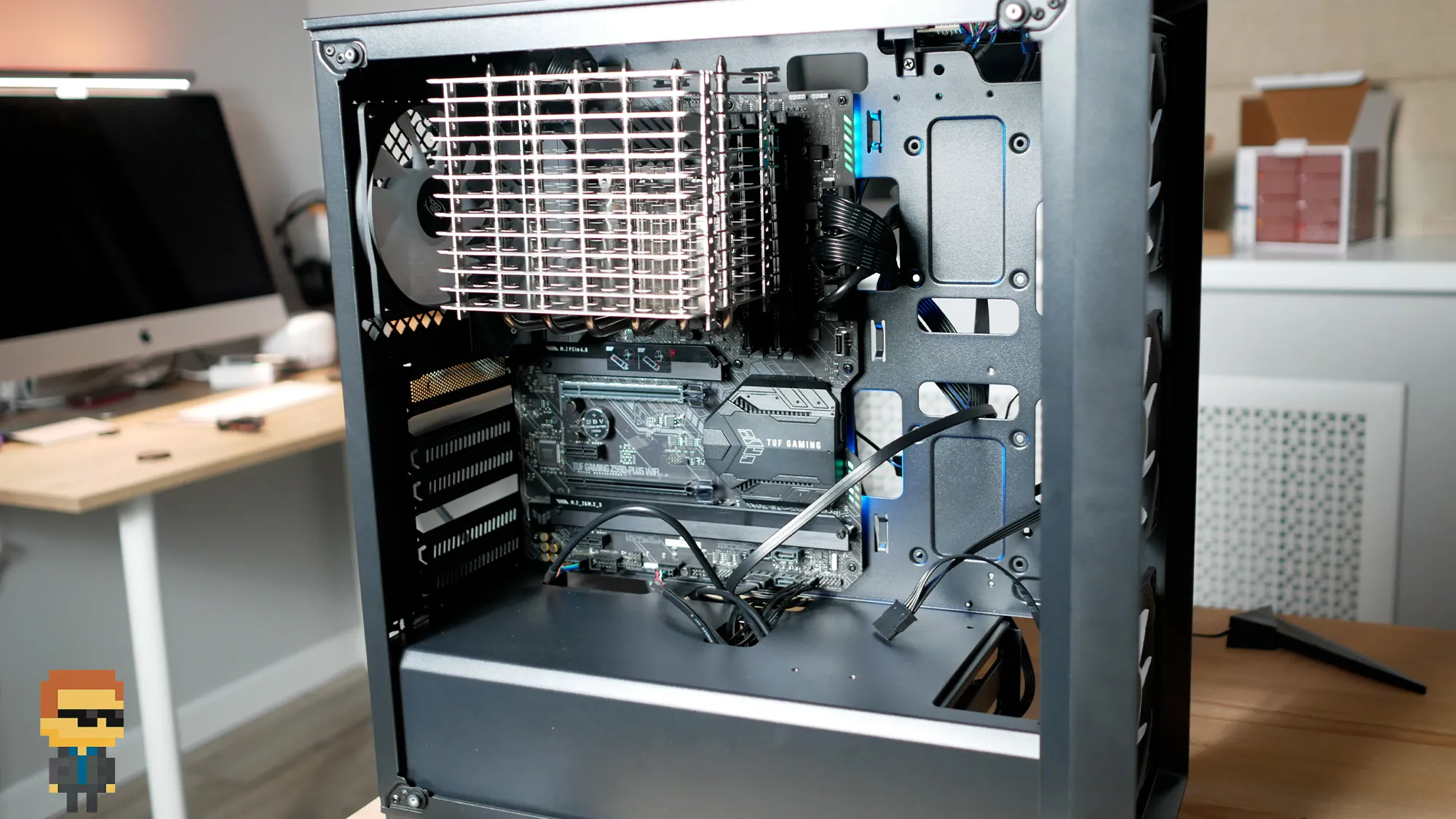

Корпус — DeepCool MATREXX 50 MESH 4FS, но все 4 вентилятора были отключены во всех тестах.
Блок питания — 750 Вт 100% модульный DEEPCOOL DQ750-M-V2L; класс БП — 80 PLUS GOLD.
Операционная система — Microsoft Windows 10. Все обновления за декабрь 2021 года были установлены перед тестированием.

Внешний вид и конструкция

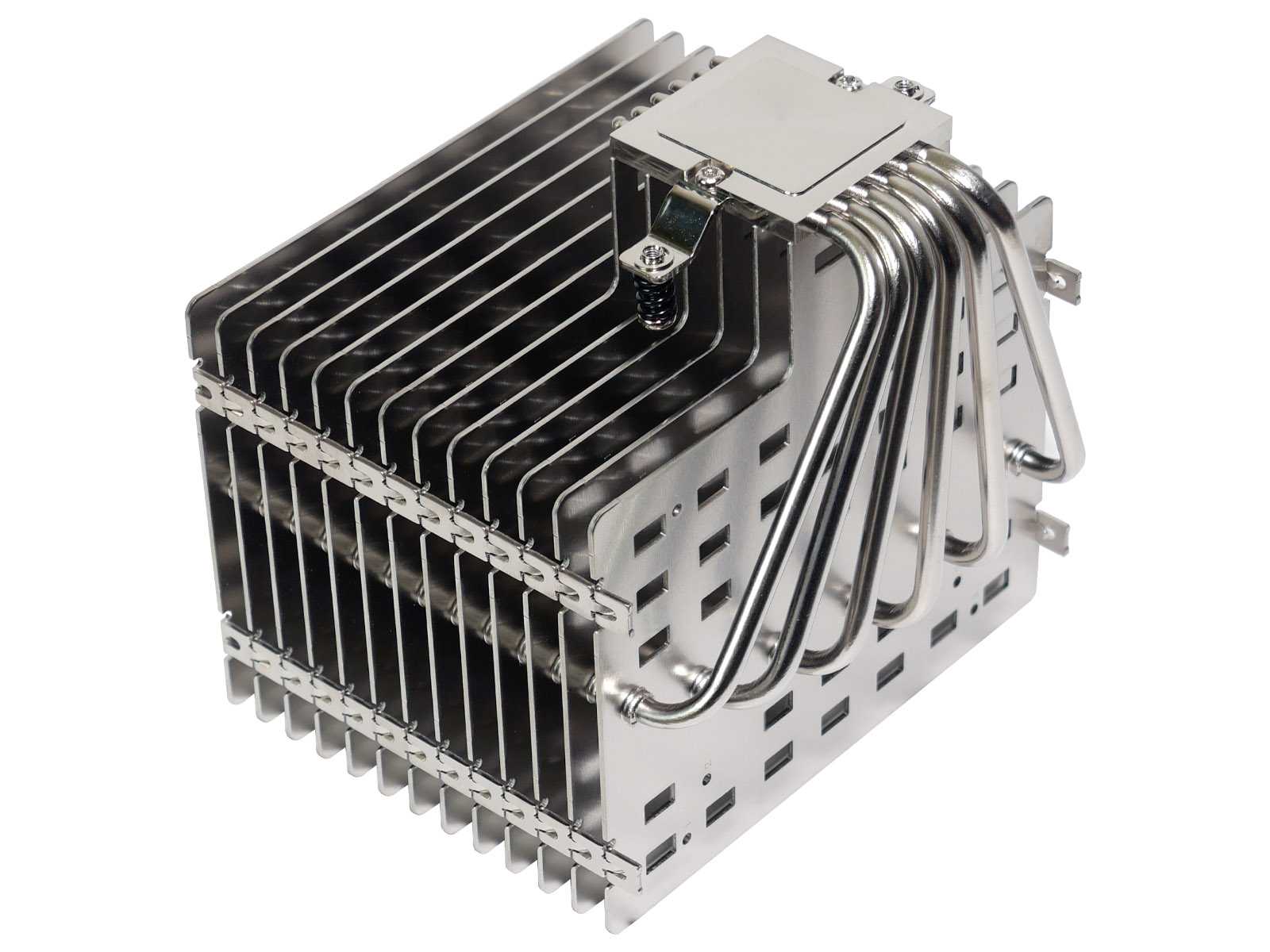

Конструктивно Noctua NH-P1 является башенным кулером с выносным радиатором на шести теплотрубках. Но дизайн и форма уникальны и не имеют визуального сходства с пассивными кулерами других производителей. Noctua занималась его разработкой с нуля в попытке добиться максимальной эффективности при естественной конвекции воздушных потоков. А для этого инженерам потребовалось снизить воздушное сопротивление при одновременном сохранении массы радиатора, что было достигнуто использованием более толстых, чем обычно, 1,5 мм пластин и увеличенным до 8,5 мм межрёберным расстоянием.

Размеры кулера весьма внушительные, но с пассивными моделями по другому никак, так как требуется большая площадь рассеивания тепла. При этом высота выдержана в пределах 158 мм, что совместимо со многими корпусами ПК. Вес в 1180 г — не рекордный и значительную деформацию материнской платы не должен вызвать. Немало суперкулеров имеет даже больший вес и нормально эксплуатируется годами.

В основании используется медная никелированная пластина 52 x 52 мм с хорошо отполированной, но не до зеркального состояния, площадкой размером 40 х 38 мм для контакта с крышками процессоров.

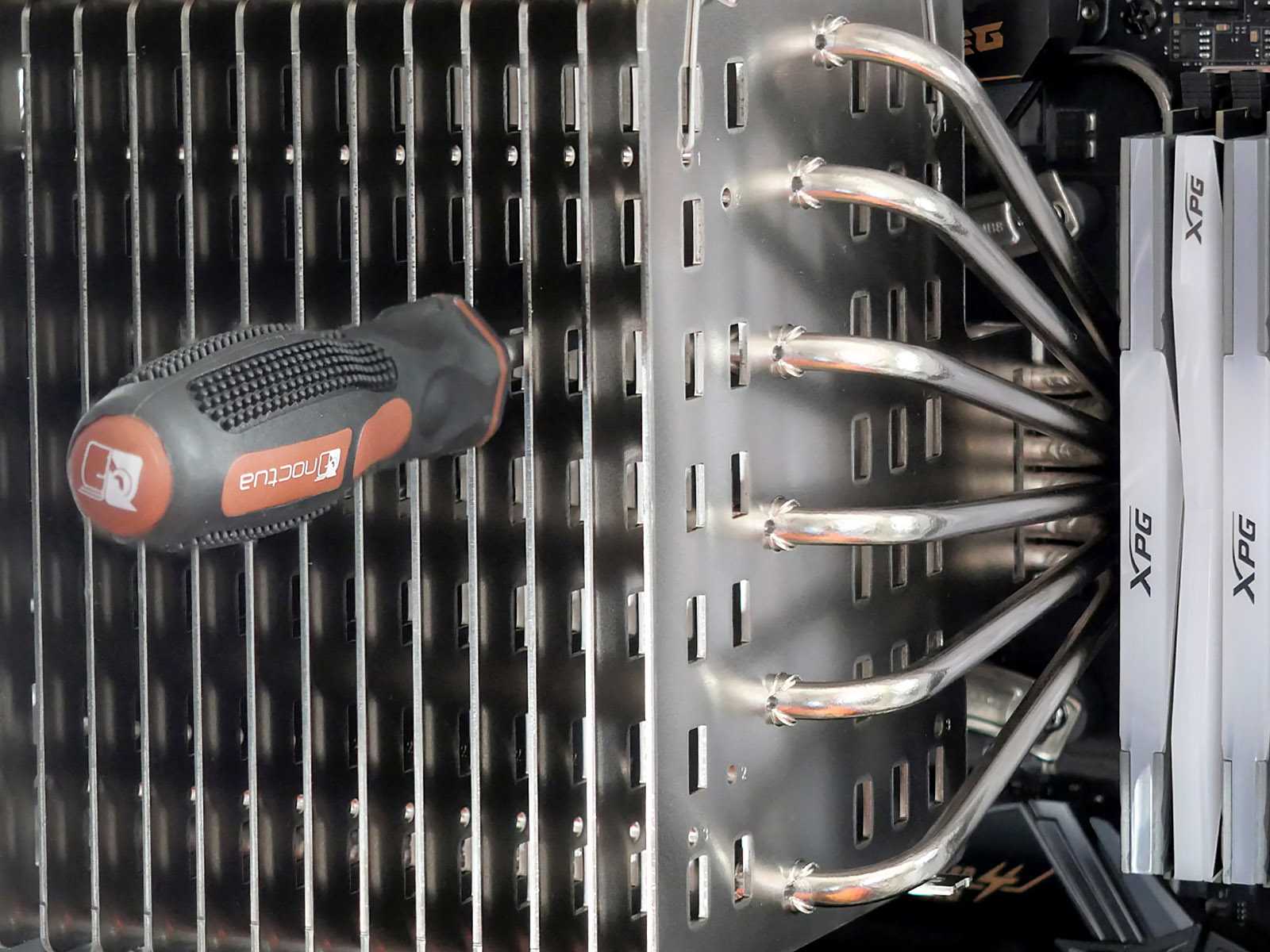

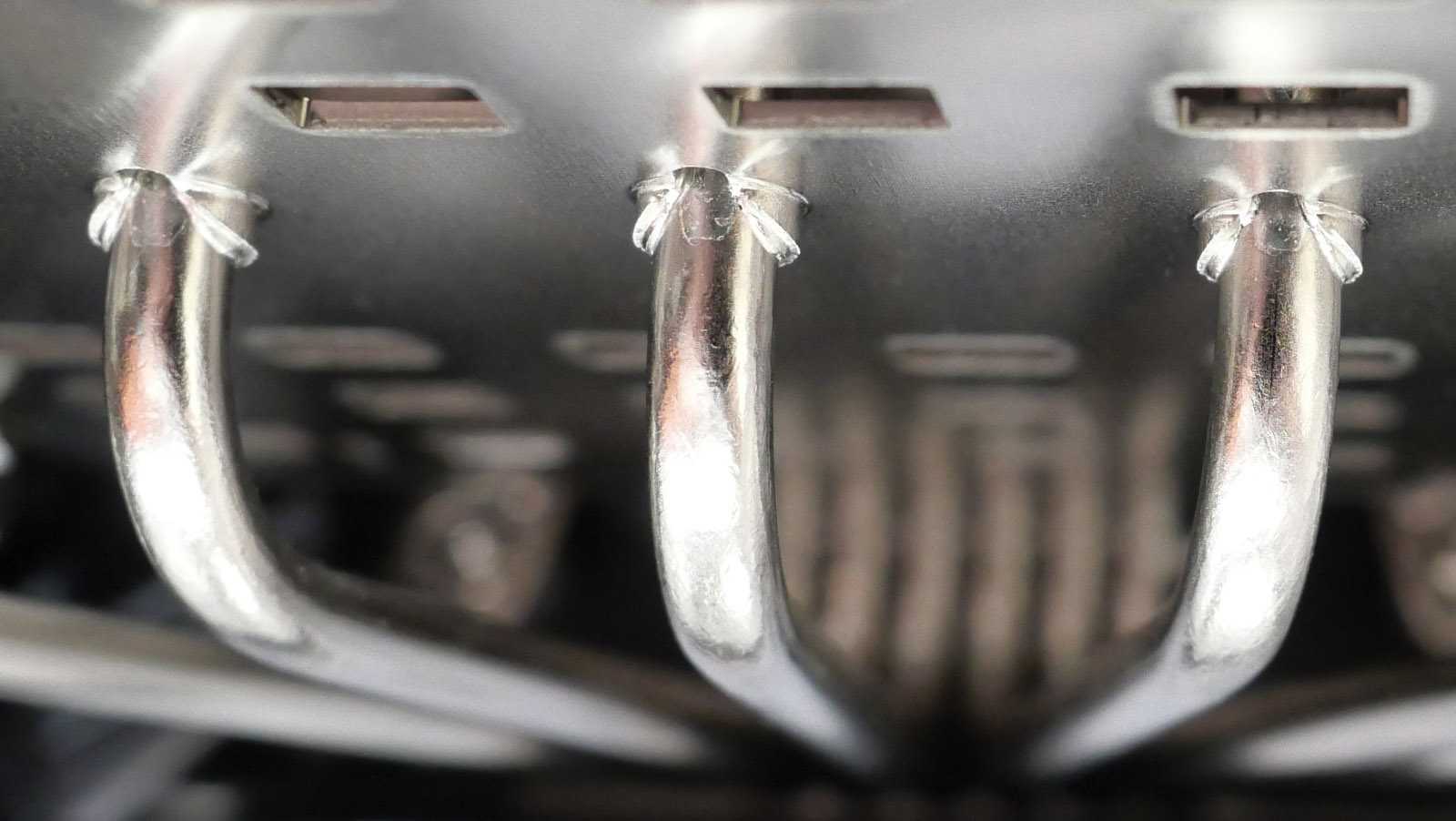

Из основания выведены шесть тепловых трубок диаметром 6 мм, которые пронизывают пластины радиатора по веерной схеме с пайкой в точках соприкосновения.

Шесть пластин также торцом напрямую спаяны с основанием.

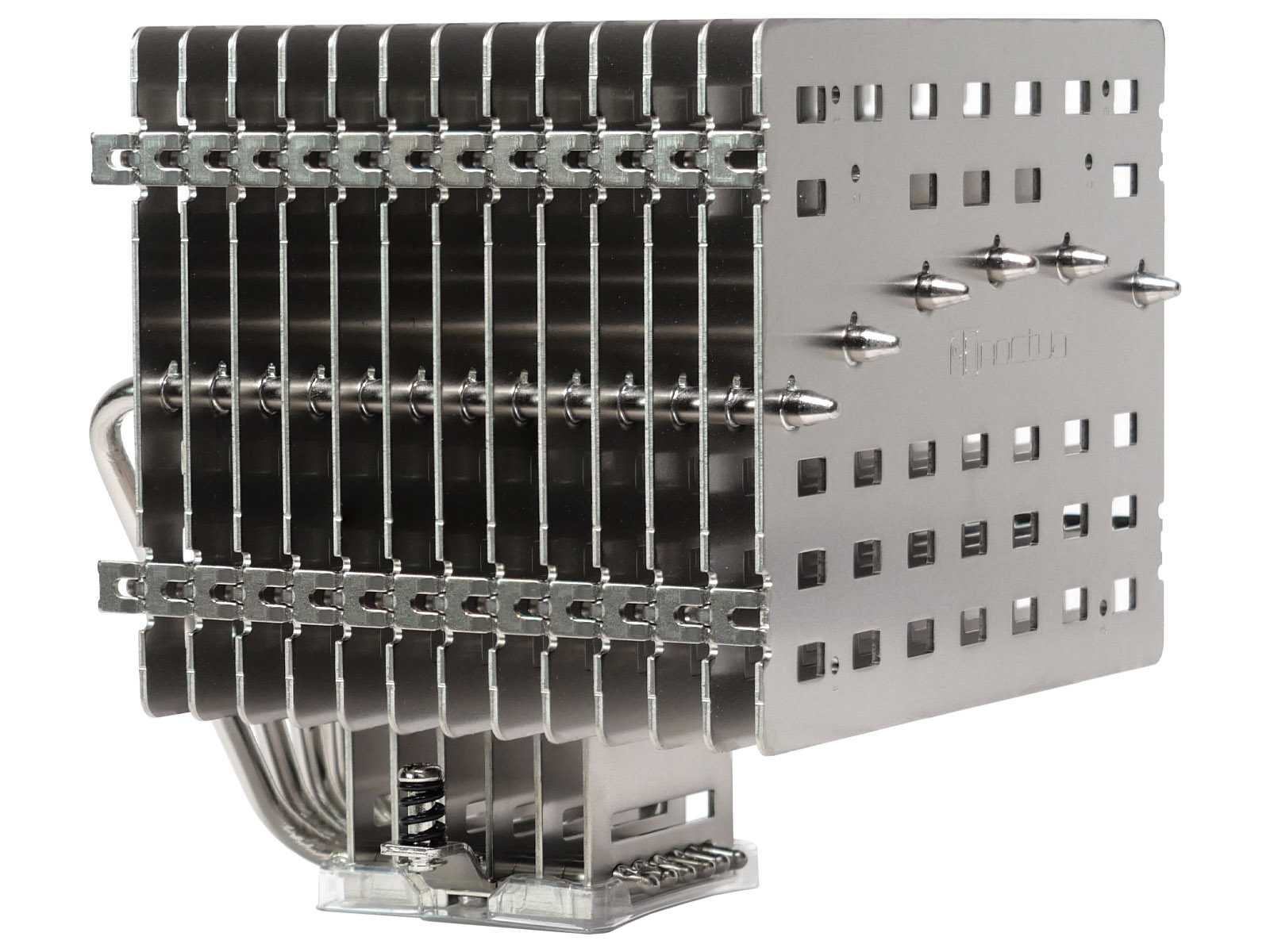

Трубки загнуты таким образом, чтобы сместить массив из 13 пластин вбок. Таким образом обеспечивается отличная совместимость с высокими модулями оперативной памяти, видеокартами и декоративными элементами на большинстве материнских плат для процессоров desktop-сегмента. Коллизий с HEDT-сегментом также должно быть минимум, так как выступающие пластины ещё и приподняты вверх на 40 мм. С учетом высоты сокета и процессора, даже если слоты памяти окажутся накрыты, то должны вместиться планки до 45 мм высотой, разве что установить их нужно будет до кулера.

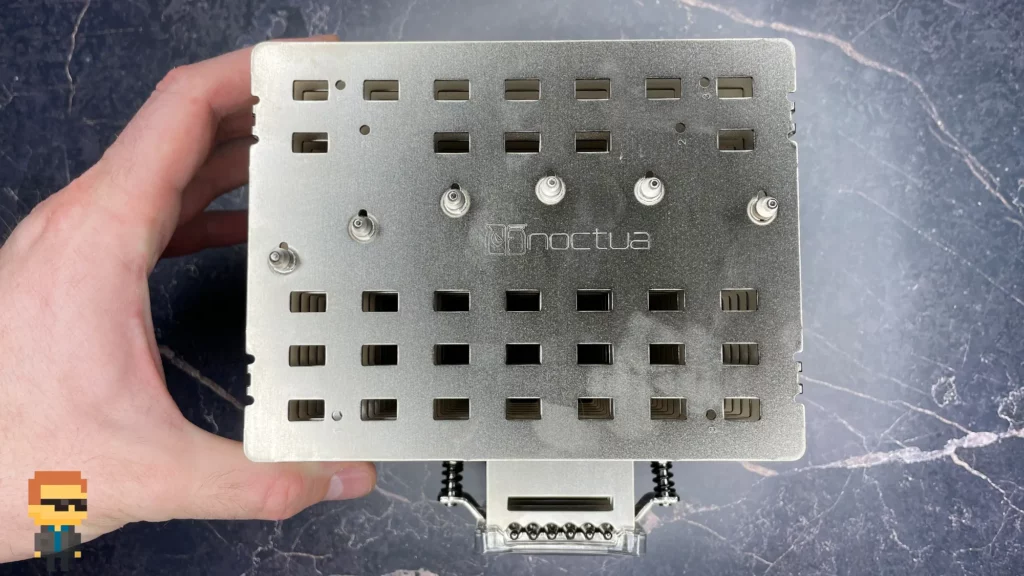

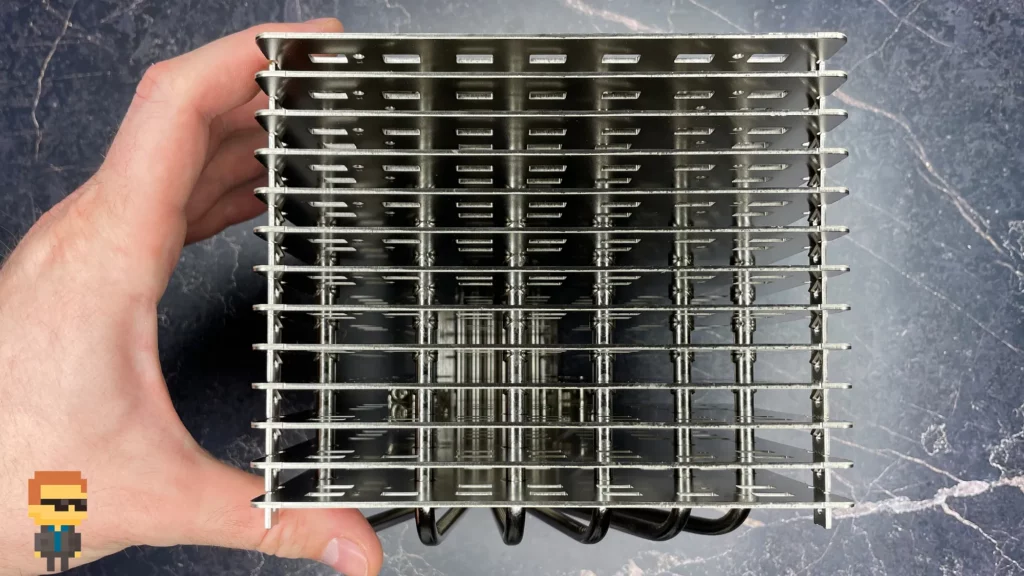

Для лучшей конвекции пластины имеют прямоугольную перфорацию по всей поверхности, формирующую своеобразные тоннели 6 x 9,5 мм для воздушных потоков на всю глубину радиатора.

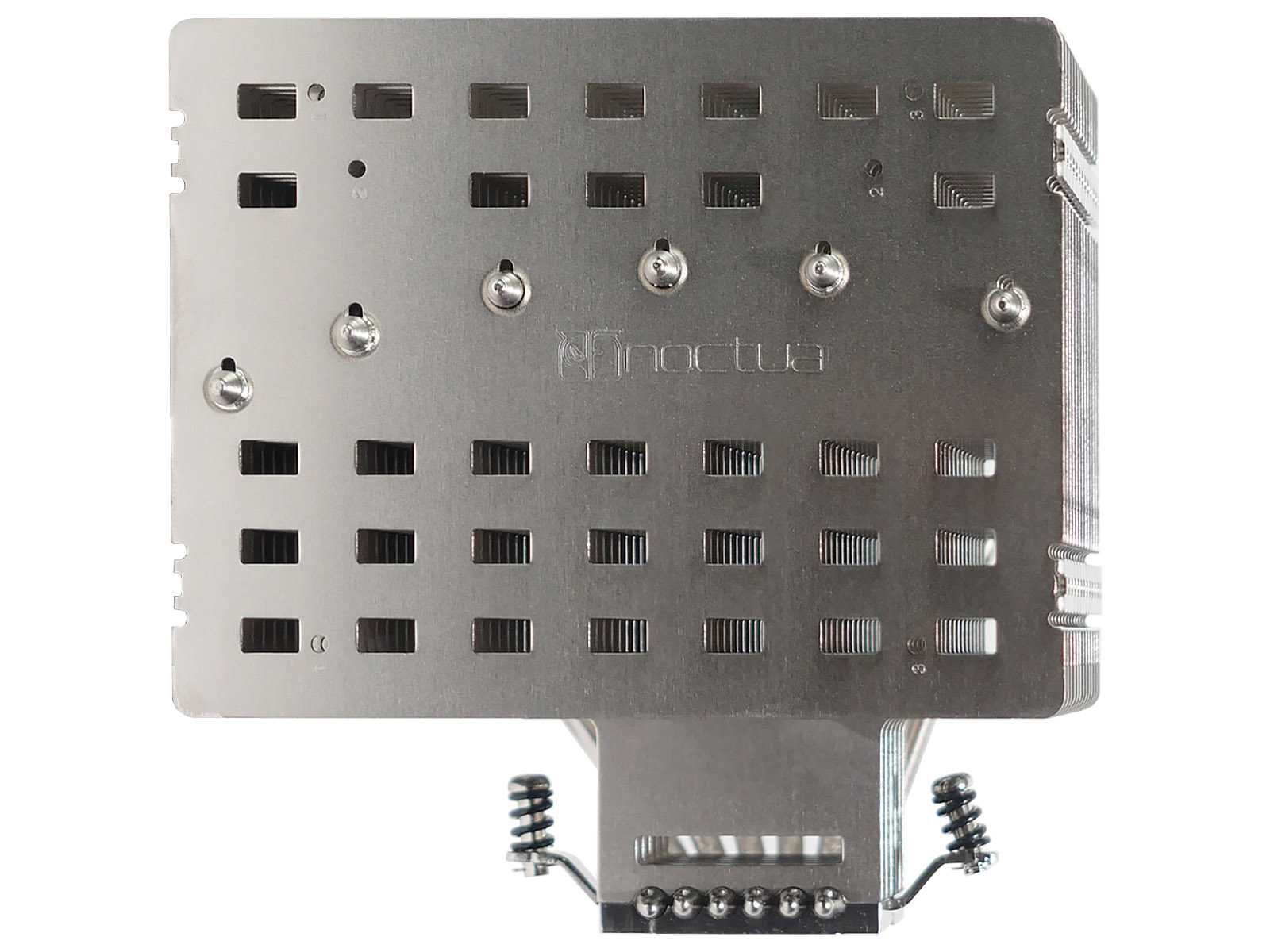

На крайних пластинах хорошо заметны сбоку отверстия для комплектных пружин, на которые опционально подвешивается 120-мм вентилятор. Они предусмотрены с нескольких сторон, позволяя навесить вентилятор в одной из трёх позиций. Фото ниже — демонстрация одного из возможных положений.

А если вообще отключить вентилятор?

Без особой нагрузки с отключенным вентилятором графический процессор разогревается до 63 ℃. Замеры сняты при закрытом корпусе, с отключенными корпусными вентиляторами и температурой в помещении 24 ℃. Однако необходимо учесть тот факт, что на видеокарту попадет воздушный поток от двух вентиляторов кулера процессора Noctua NH-D15, которые вращаются со скоростью около 640 об/мин. Интересен тот факт, что если крышку открыть, то температура повысится еще на пару градусов. Связать это можно с тем, что при открытой крышке поток воздуха на видеокарту уменьшается.

В режиме простая без вентилятора GPU нагревается до 63 ℃

При отключенном вентиляторе вся нагрузка по рассеиванию тепла ложится на радиатор.

Вес радиатора видеокарты AMD Radeon HD 7700 — 174 грамма. Много это или мало? Для пассивного охлаждения маловато, а для активного самый раз.

Теоретически, AMD Radeon HD 7700 может работать и без вентилятора, а вот на практике ее можно запросто перегреть.

Любители тишины могут обратить внимание на бюджетные видеокарты с пассивным охлаждением, например, Palit GeForce GT 730 2 ГБ или ZOTAC GeForce GT 730 4 ГБ. Бюджетная видеокарта с пассивным охлаждением Palit GeForce GT 730 2 ГБ (NEAT7300HD46-2080H BULK)

У нее нет вентилятора, но присутствует массивный радиатор, которой способен рассевать большое количество тепла

Бюджетная видеокарта с пассивным охлаждением Palit GeForce GT 730 2 ГБ (NEAT7300HD46-2080H BULK). У нее нет вентилятора, но присутствует массивный радиатор, которой способен рассевать большое количество тепла.

Следует обратить внимание на тот нюанс, что бюджетная видеокарта с пассивным охлаждением может оказаться значительно «слабее», чем уже установленная с вентилятором. Если дешевая видеокарта без вентилятора, значит у нее маломощный графический процессор и медленная память DDR3, которые выделяют мало тепла

Общий рейтинг быстродействия видеокарты AMD Radeon HD 7700 (с вентилятором) в три раза больше, чем у любой из двух карт с пассивным охлаждением.

Про игры с Palit GeForce GT 730 2 ГБ и ZOTAC GeForce GT 730 4 ГБ вообще особо говорит не приходится. Играть комфортно можно будет разве что в Сапёра

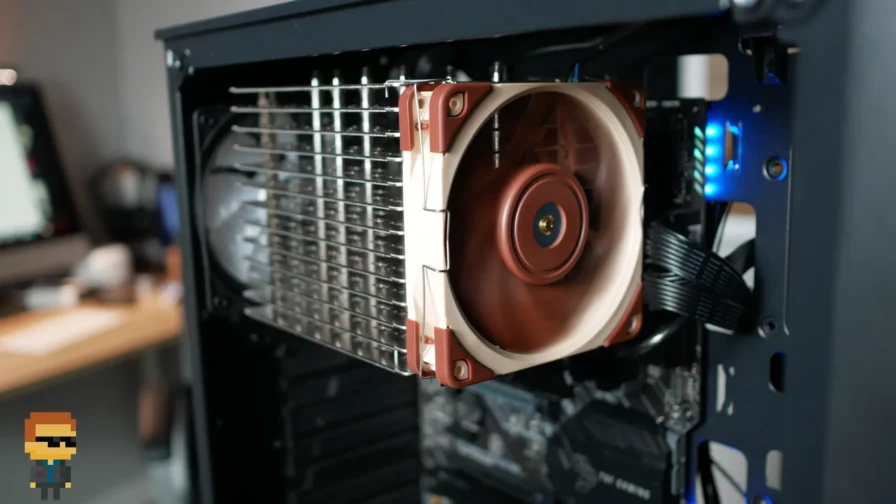

Повышение эффективности охлаждения ЦП сверхтихим вентилятором NF-A12x25 LS-PWM

На ребрах по краям находятся небольшие круглые отверстия. Предназначены для пружинных крепежей, которые входят в комплект. С помощью данных креплений может быть дополнительно установлен вентилятор диаметром 120 мм.

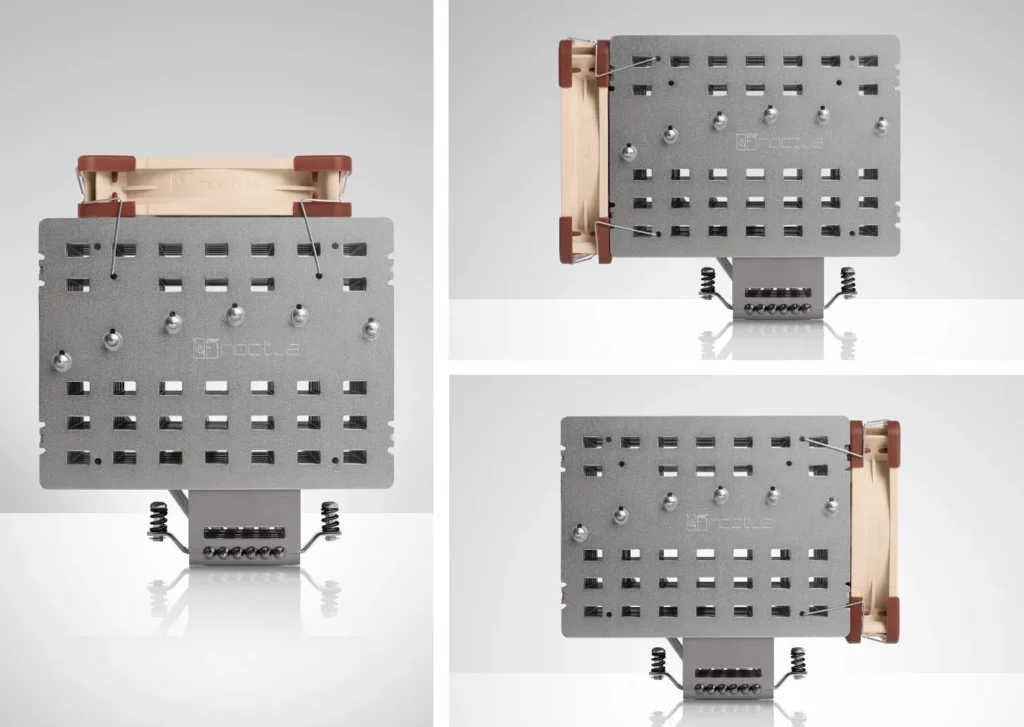

На первый взгляд отверстий многовато, но лишних нет. В зависимости от сборки вентилятор может быть смонтирован в различных положениях.

Вентилятор процессорного кулера — самый громкий компонент мощного компа. Noctua NH-P1 избавляет от раздражающего звука, но нужно собирать ПК в хорошо продуваемый корпус. Noctua NH-P1 охлаждает ЦП с низким и умеренным выделением тепла — на базовых задачах. При высоких нагрузках на помощь приходит вентилятор NF-A12x25 LS-PWM. Вентилятор стандартный, может применяться и с другими кулерами.

Коробка

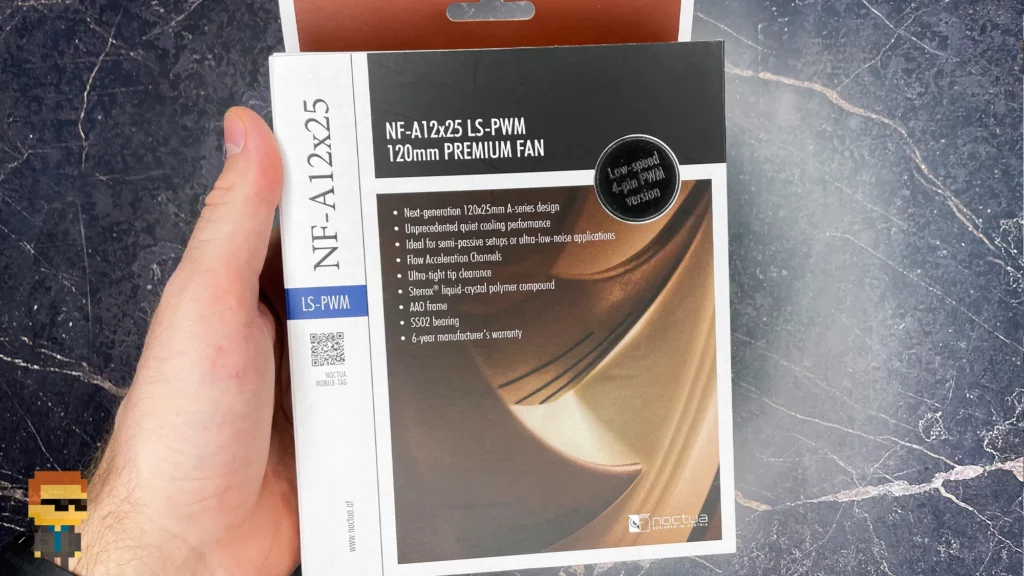

Коробка вентилятора сделана наподобие книги. И это не просто имитация. Под крышкой-обложкой нанесены сведения о модели.

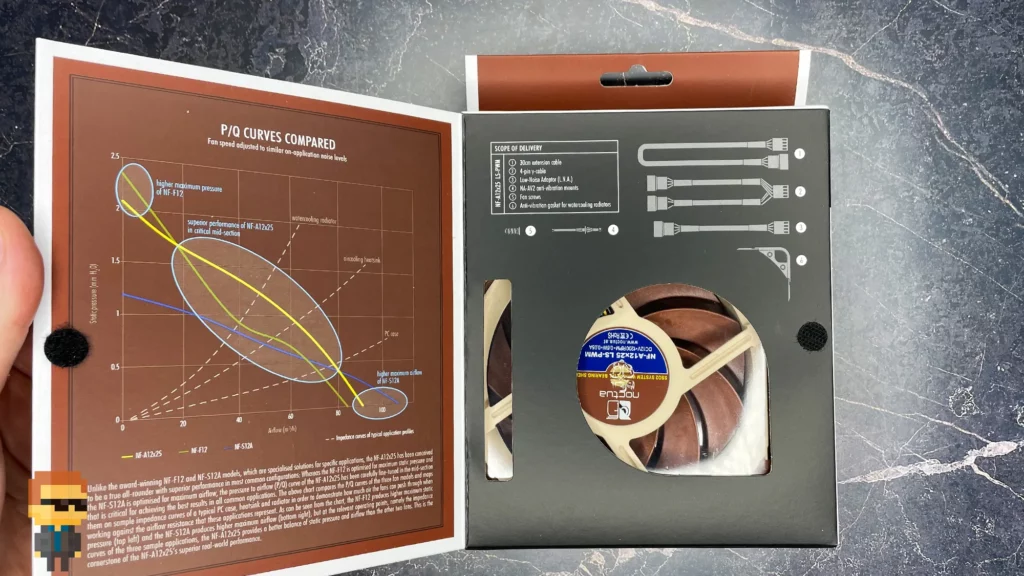

Переворачиваем «первую страницу» книги. По левую руку нанесена диаграмма эффективности. По правую «окно», в котором частично виден вентилятор. Над данным «окном» изображены входящие в комплект аксессуары, которые пронумерованы. В прямоугольном блоке находится информация о предназначении каждого элемента.

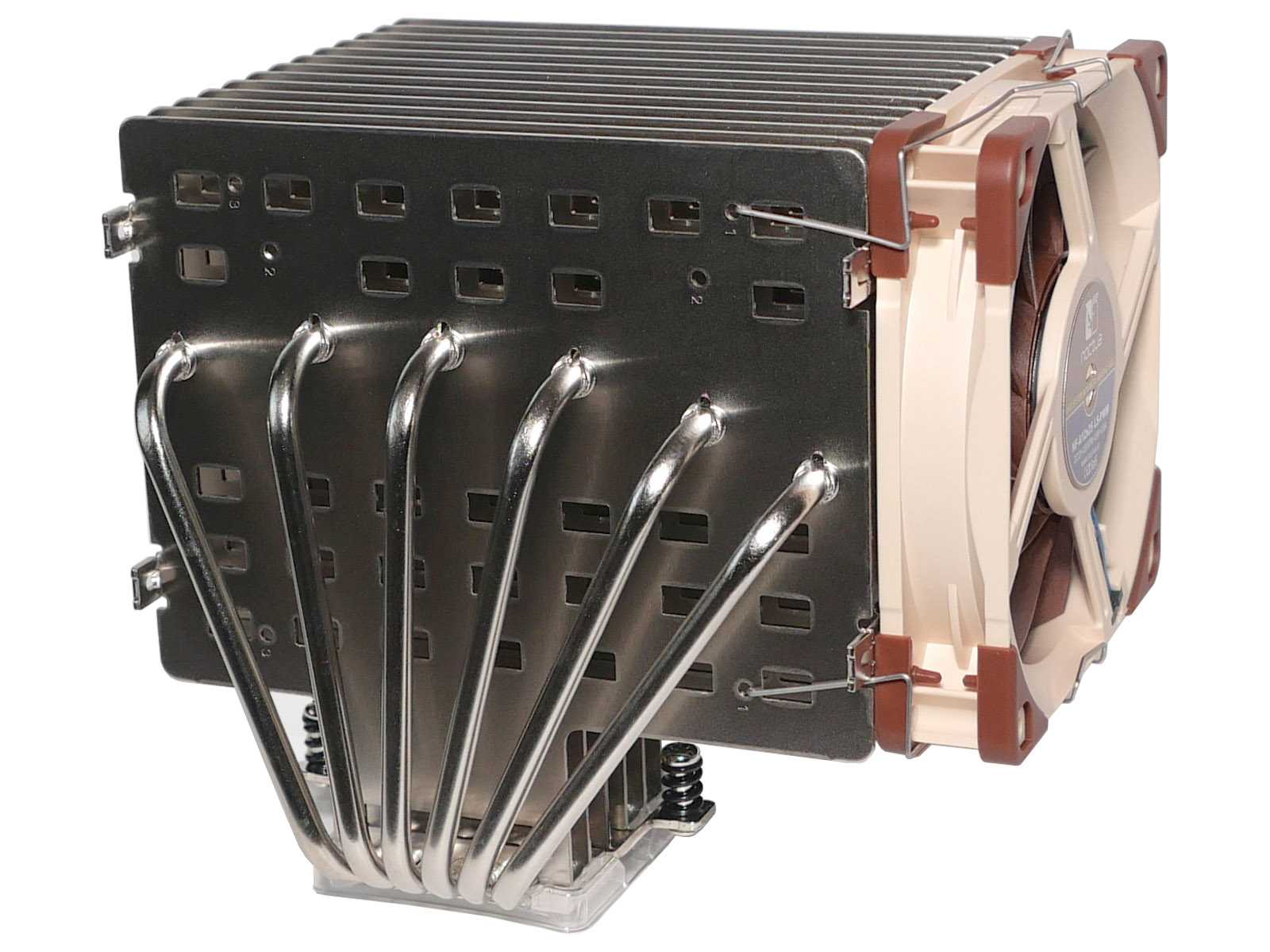

Дополнительный 120-миллиметровый вентилятор премиум-класса повышает эффективность охлаждения ЦП. Характеризуется дизайном нового поколения 120×25 мм.

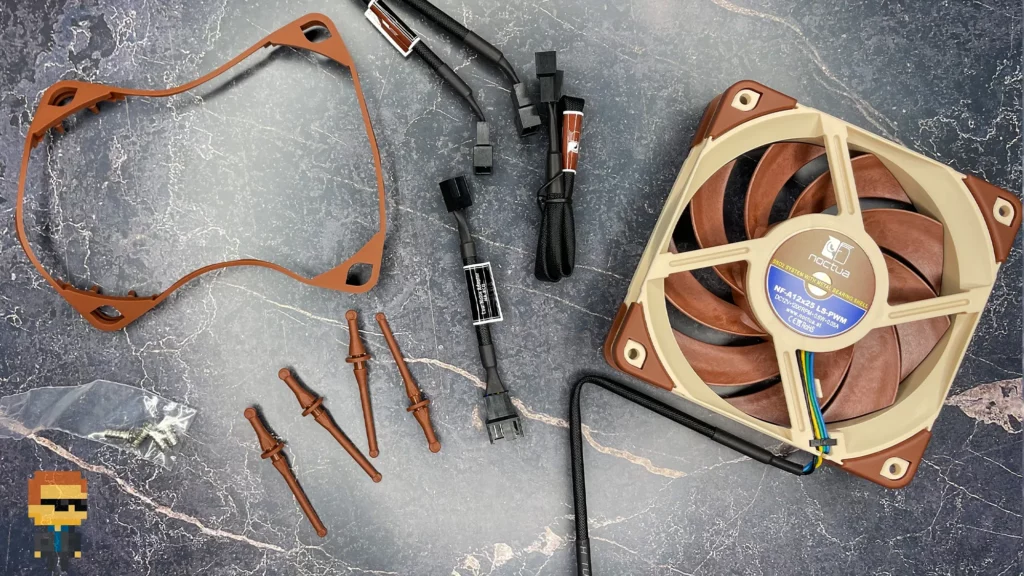

Комплектность

Помимо вентилятора в комплект поставки входит:

30-сантиметровый кабель-удлинитель NA-EC1;
4-пиновый y-кабель;
шумопонижающий адаптер (L.N.A.) NA-RC8;
антивибрационные крепежи NA-AV2;
винты для крепления вентилятора;
антивибрационная прокладка для радиаторов водяного охлаждения;
инструкция по установке вентилятора и его обслуживанию.

Спецификации

Без шумопонижающего адаптера (L.N.A.):

Акустический шум — 12,1 дБ(А).
Скорость вращения — 1200 RPM.
Воздушный поток — 55,7 кубических метров в час.

С L.N.A.:

Акустический шум — 7,6 дБ(А).
Скорость вращения — 900 RPM.
Воздушный поток — 39,4 кубических метров в час.
Производитель предоставляет ограниченную 6-летнюю гарантию.

Версия PWM 4-пиновая с пониженной скоростью вращения. Рекомендован Noctua для прокачки кулера NH-P1. Предназначен для применения в сборках, в числе требований к которым — минимальный уровень шума. Позволяет системе охлаждения работать в полупассивном режиме — вращается лишь когда необходимо. В остальное время — никакого гула.

Вентилятор — шедевр дизайна. На него приятно даже просто смотреть, тем более держать в руках.

В модели нашли себе применение инновационные технологии (подшипник SSO2 и стабилизированный подвес), а также жидкокристаллический материал Sterrox.

Изготовлен из жидкокристаллического полимерного материала Sterrox со сниженным коэффициентом теплового расширения. Поэтому зазор между корпусом и лопастями практически отсутствует — 0,5 мм.

Раскручиваем рукой и ощущаем приятную тяжесть, но вращается на удивление плавно для такой махины.

Шум и завихрения минимальны благодаря ряду качеств модели:

продуманной конфигурации лопастей;
конструкции рамы по окружности крыльчатки — Stepped Inlet Design;
выемке на внутренней поверхности — Inner Surface Microstructures.

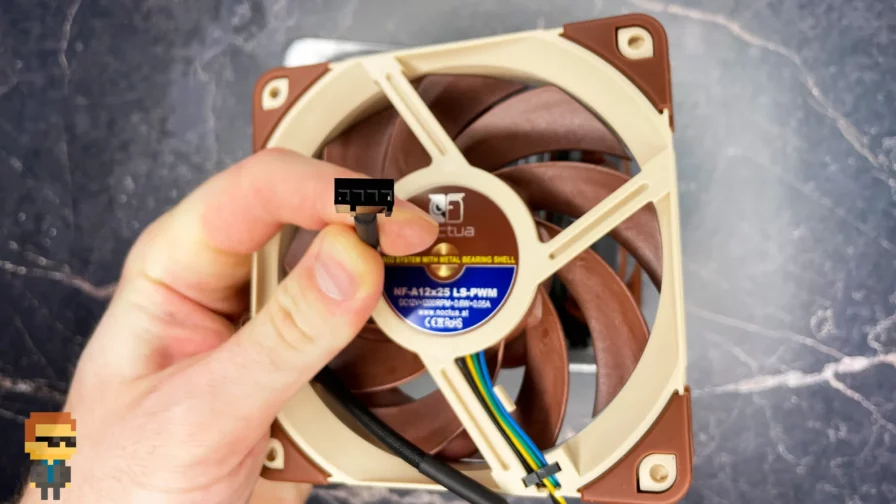

Для подключения вентилятора применяется 4-пиновый коннектор, которым поддерживается ШИМ-управление. Диапазон скоростей вращения — от 450 до 1200 RPM.

И на предельной скорости вращения шум не слышен.

Конструкция

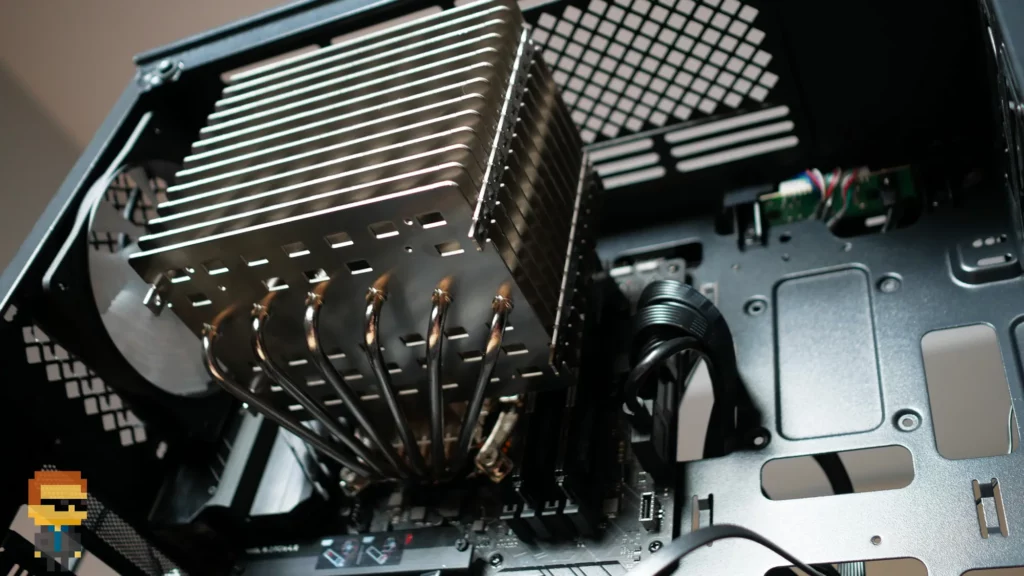

Кулер выглядит солидно. Массивный без малого 16-сантиметровый металлический «куб» весом более килограмма.

Пассивный кулер башенной конструкции — инновационная разработка Noctua. Внешнее сходство с предлагаемыми другими брендами пассивными системами охлаждения практически не наблюдается.

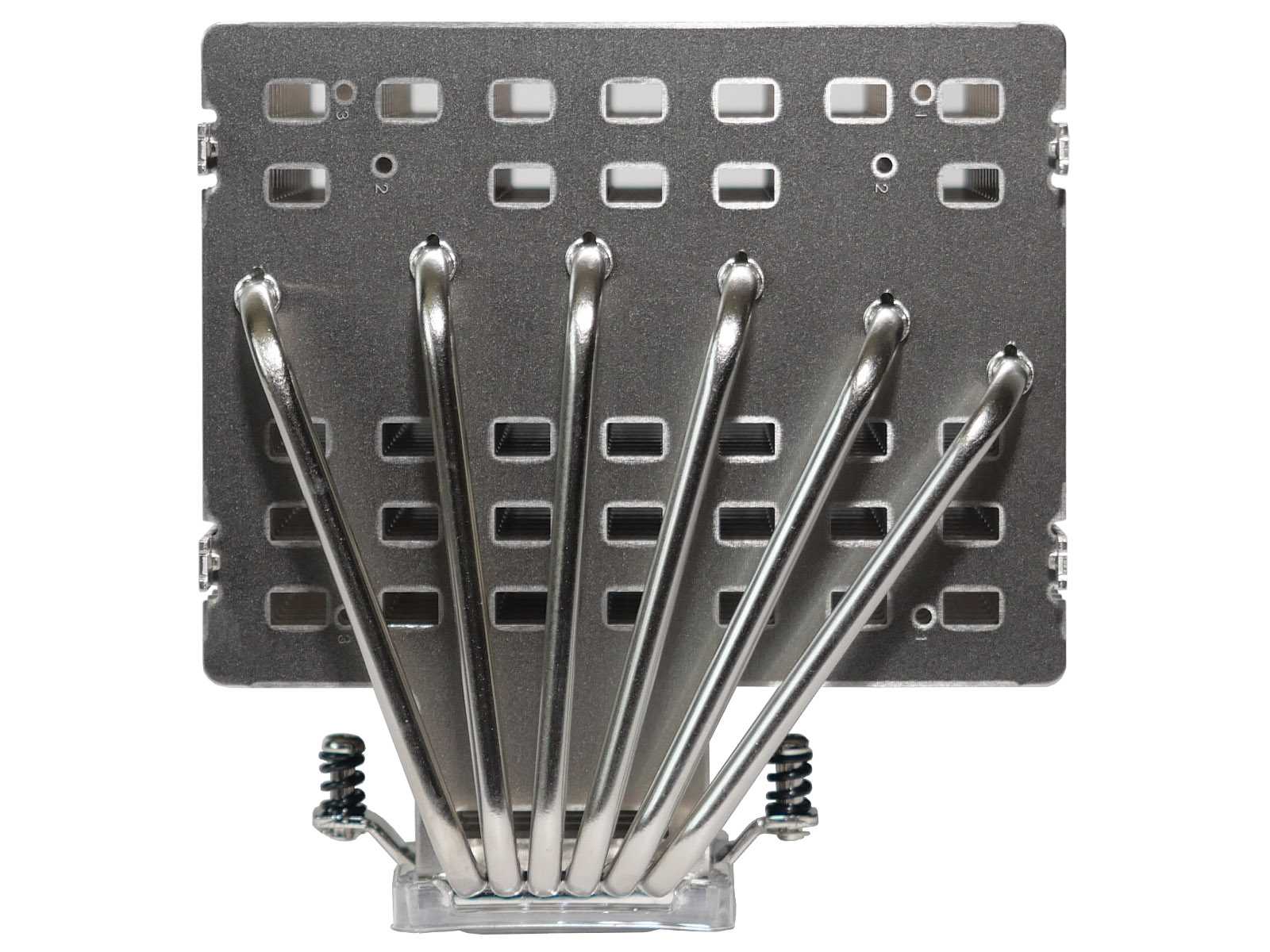

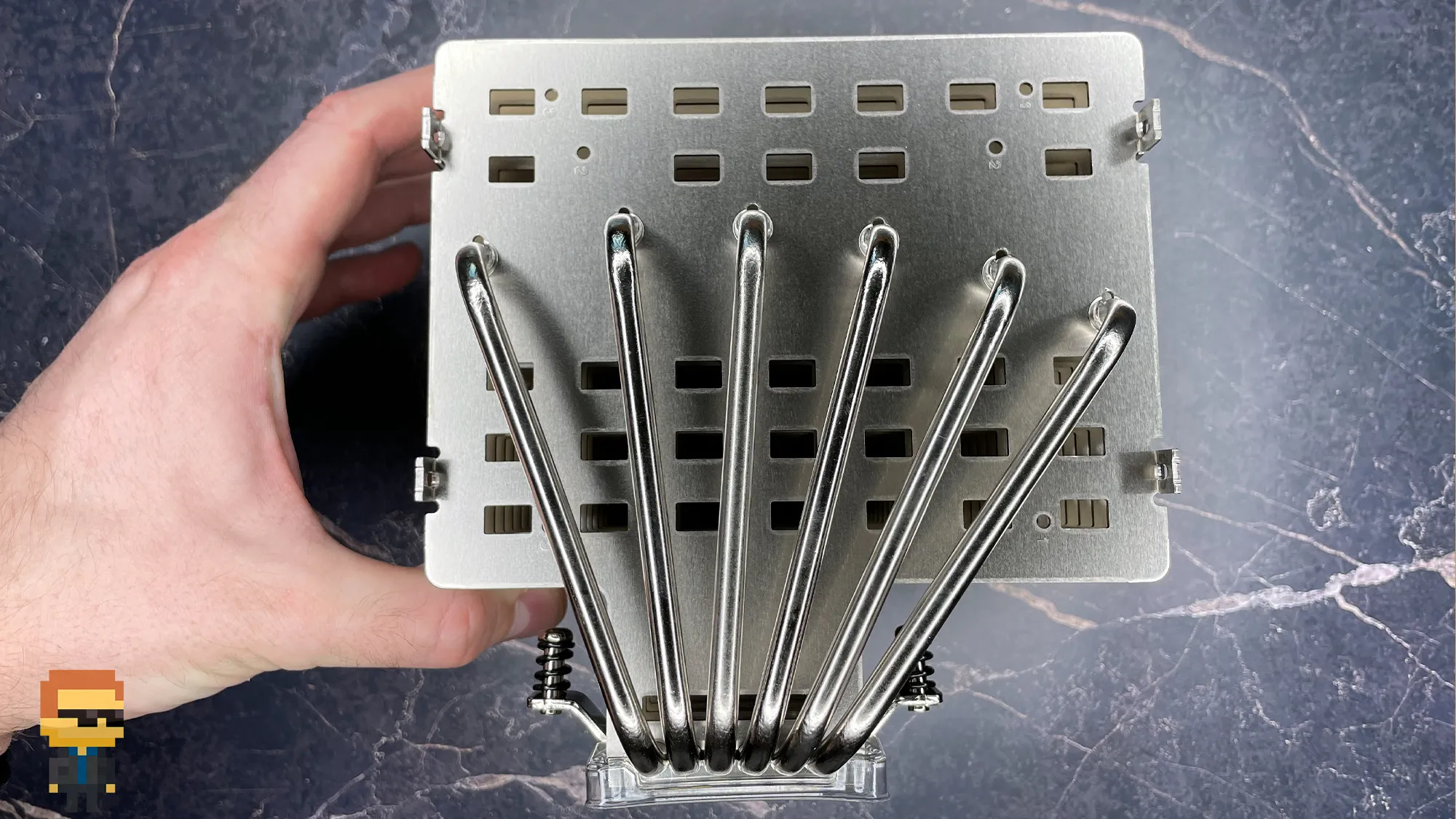

Система охлаждения содержит шесть мощных тепловых трубок. Диаметр каждого — 6 мм. Исходят от основания кулера и веером расходятся в стороны, проходят сквозь ребра радиатора. Качество и аккуратность пайки в местах соприкосновения трубок с пластинами высокое.

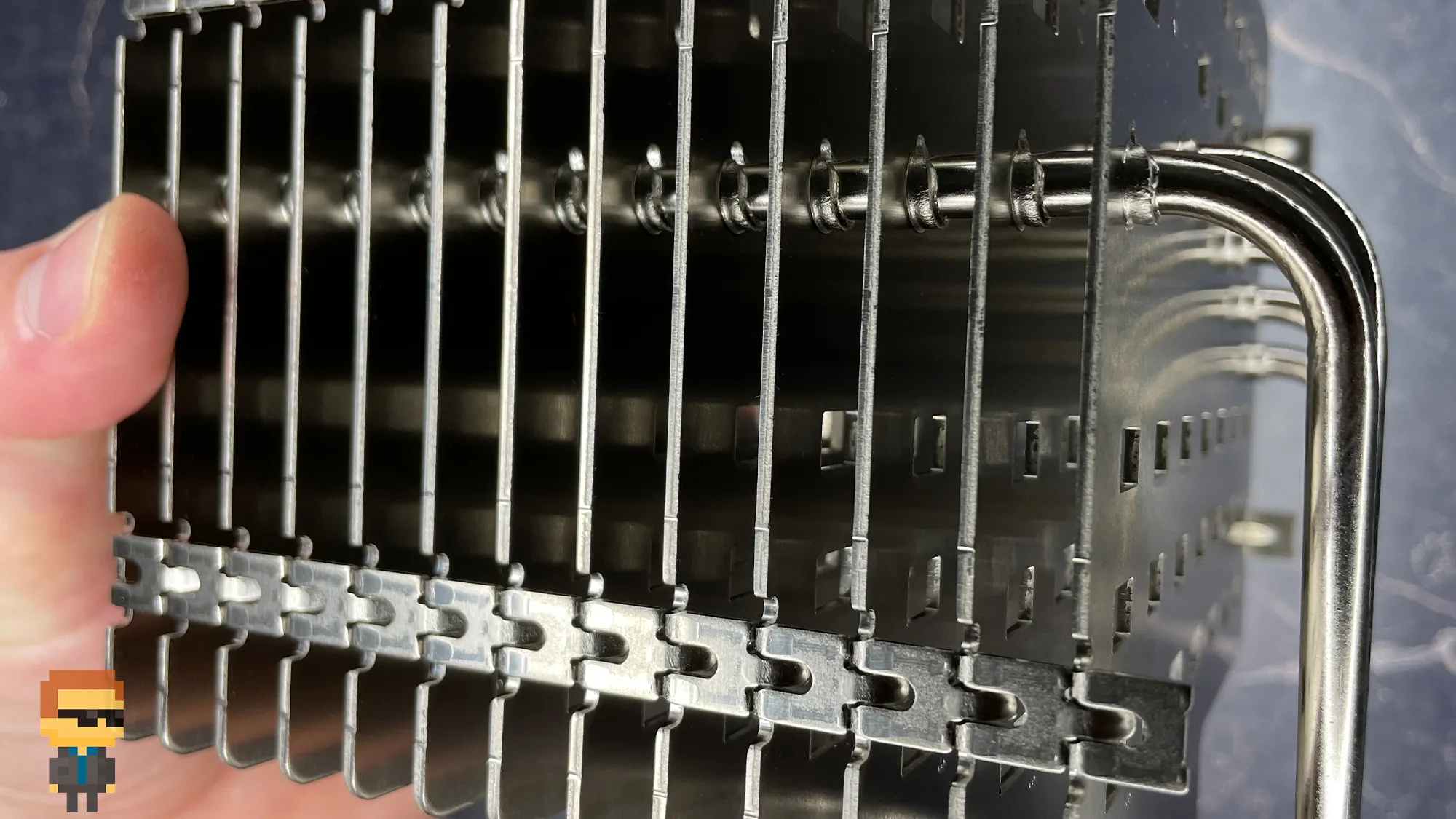

Ребра радиатора толстенные — 1,5-миллиметровые. Причем размещены на значительном расстоянии друг от друга. Зазоры между пластинами 0,85 см. Благодаря такой конструкции и без вентилятора справляется с охлаждением центрального процессора.

Продуваемость конструкции улучшена благодаря сквозной перфорации радиаторных ребер. Размер прямоугольных отверстий — 9,5 мм в ширину и 6 мм в высоту.

Сочетание толстых ребер и широкие зазоры между ними позволили снизить сопротивление воздуха и, при этом, сделать радиатор массивным. Сочетание данных качеств повышает эффективность охлаждения.

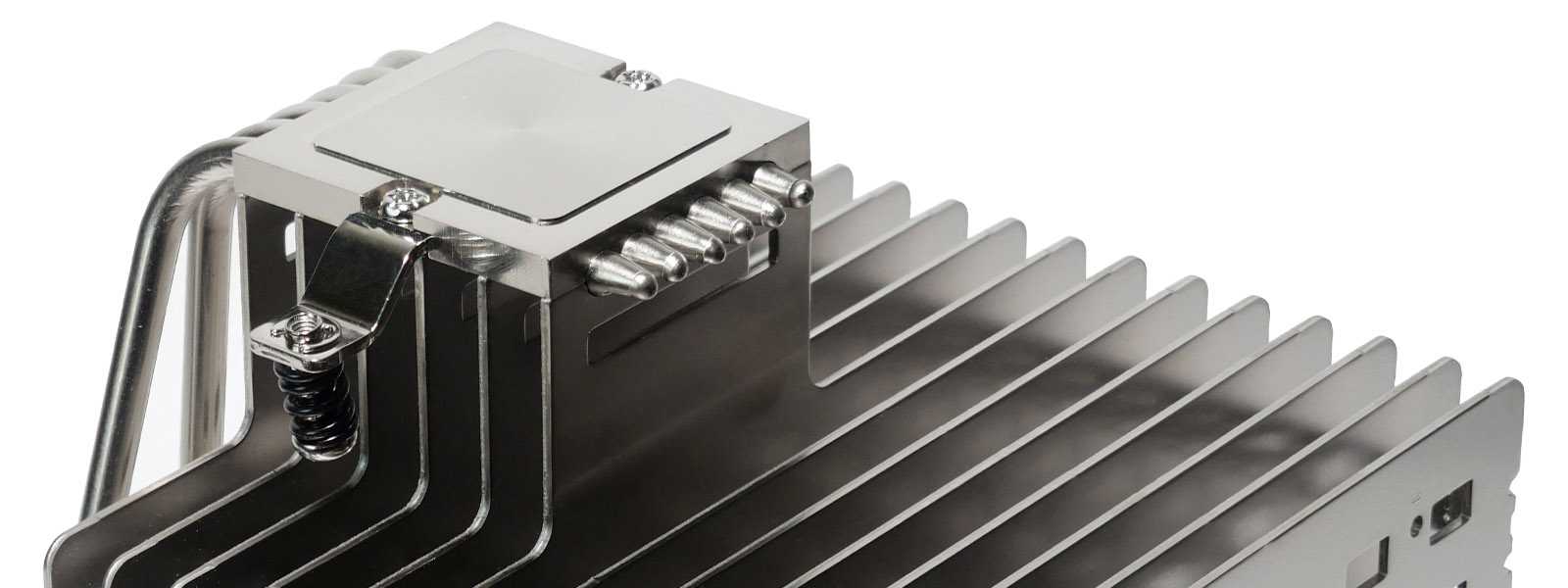

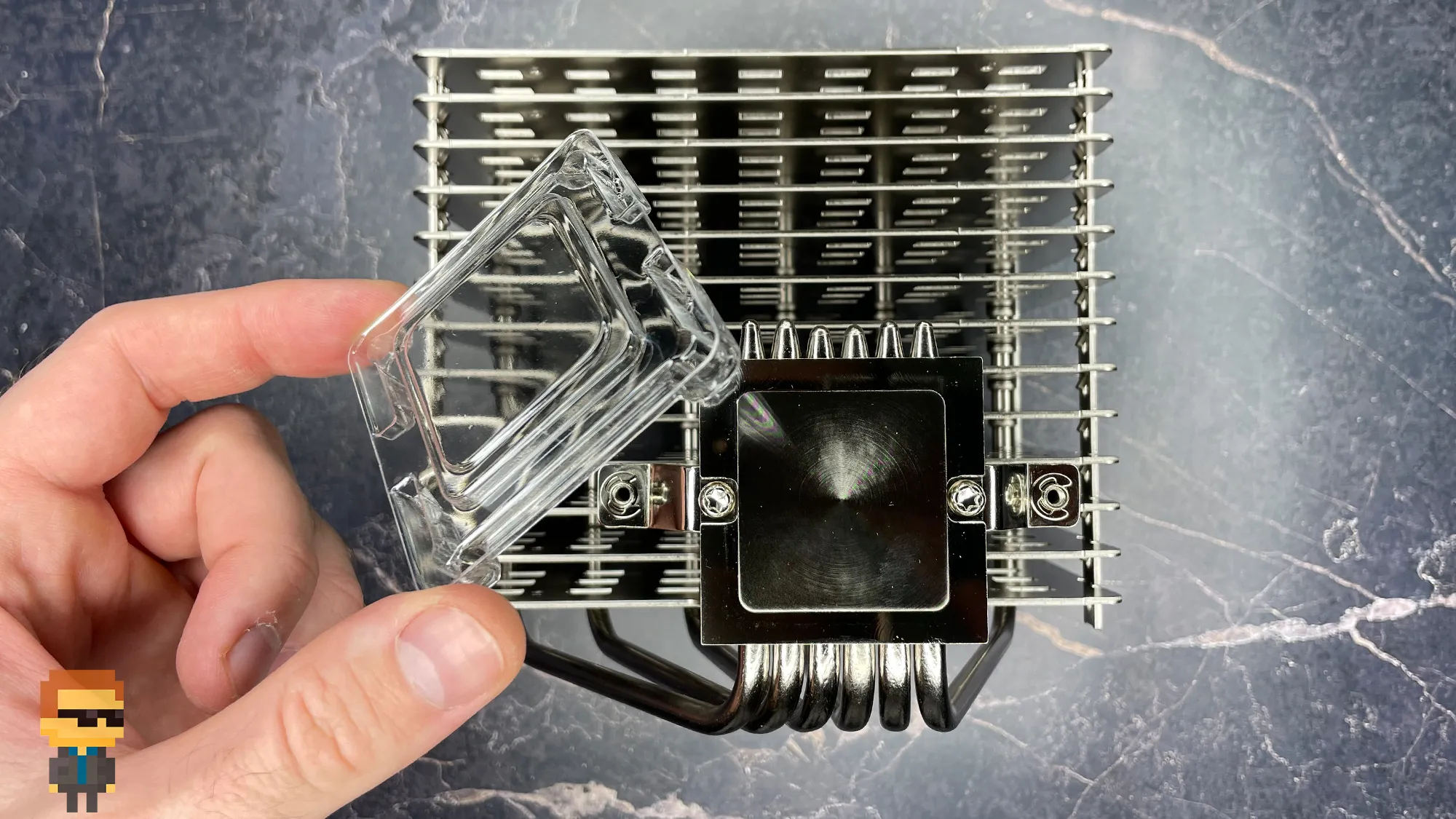

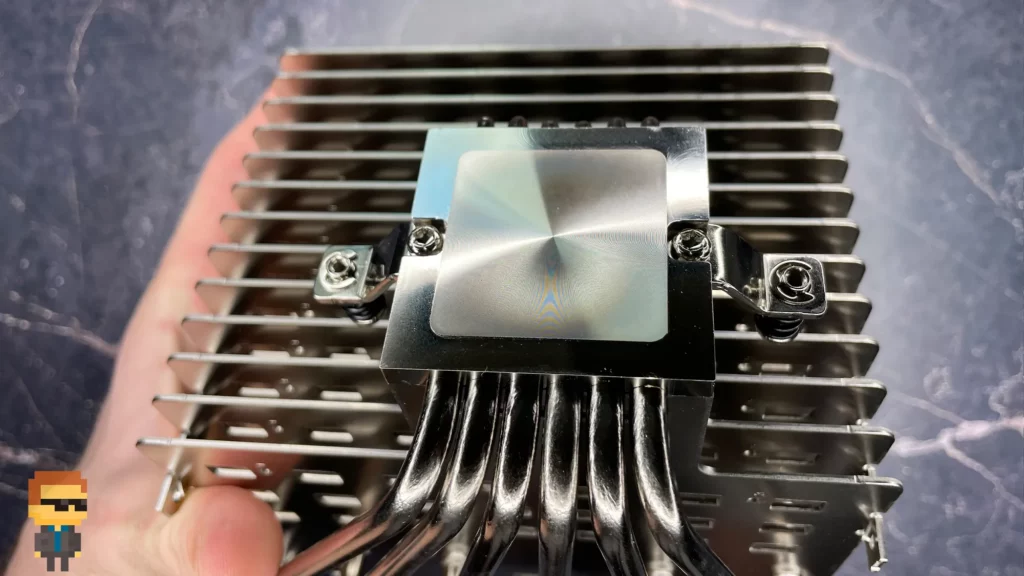

В основании — квадратная пластина стороной 52 мм. Изготовлена из меди, но никелирована. Полировка поверхности тщательная, но в меру — не зеркало не превратилась. При внимательном осмотре никаких изъянов не замечено.

Размеры площадки, которая соприкасается с крышкой ЦП: 40 х 38 мм.

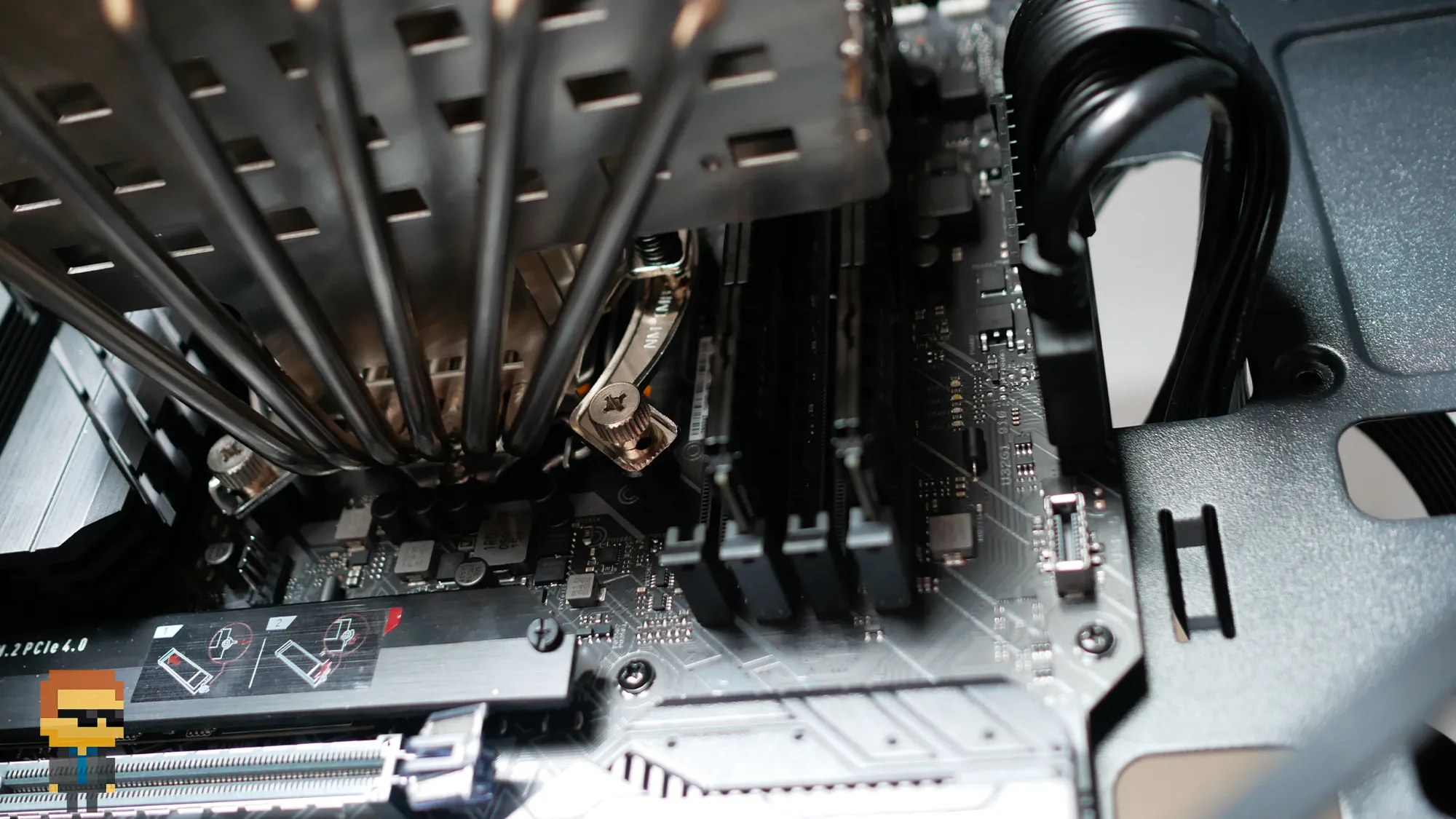

Особенность многих материнских плат — верхний слот PCIe x16 располагается почти впритык к сокету. В итоге большой радиатор перекрывает слот. Noctua NH-P1 сконструирован таким образом, чтобы подобного не случалось в большинстве актуальных системных плат ATX.

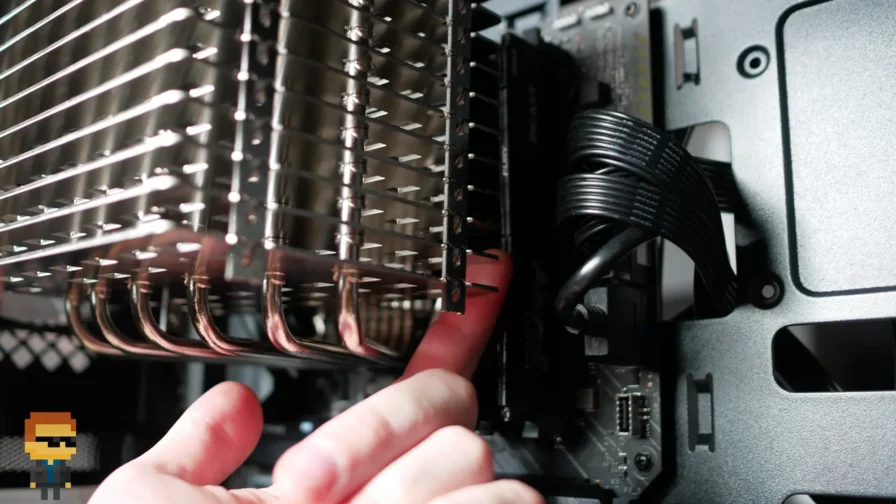

Для сокета LGA2066 важно, чтобы планки ОЗУ были не выше 45 мм. Трубки расположены так, чтобы тринадцать пластин были смещены вбок

Такая конструкция не препятствует установке высоких планок ОЗУ и видеокарт для большинства актуальных материнских плат

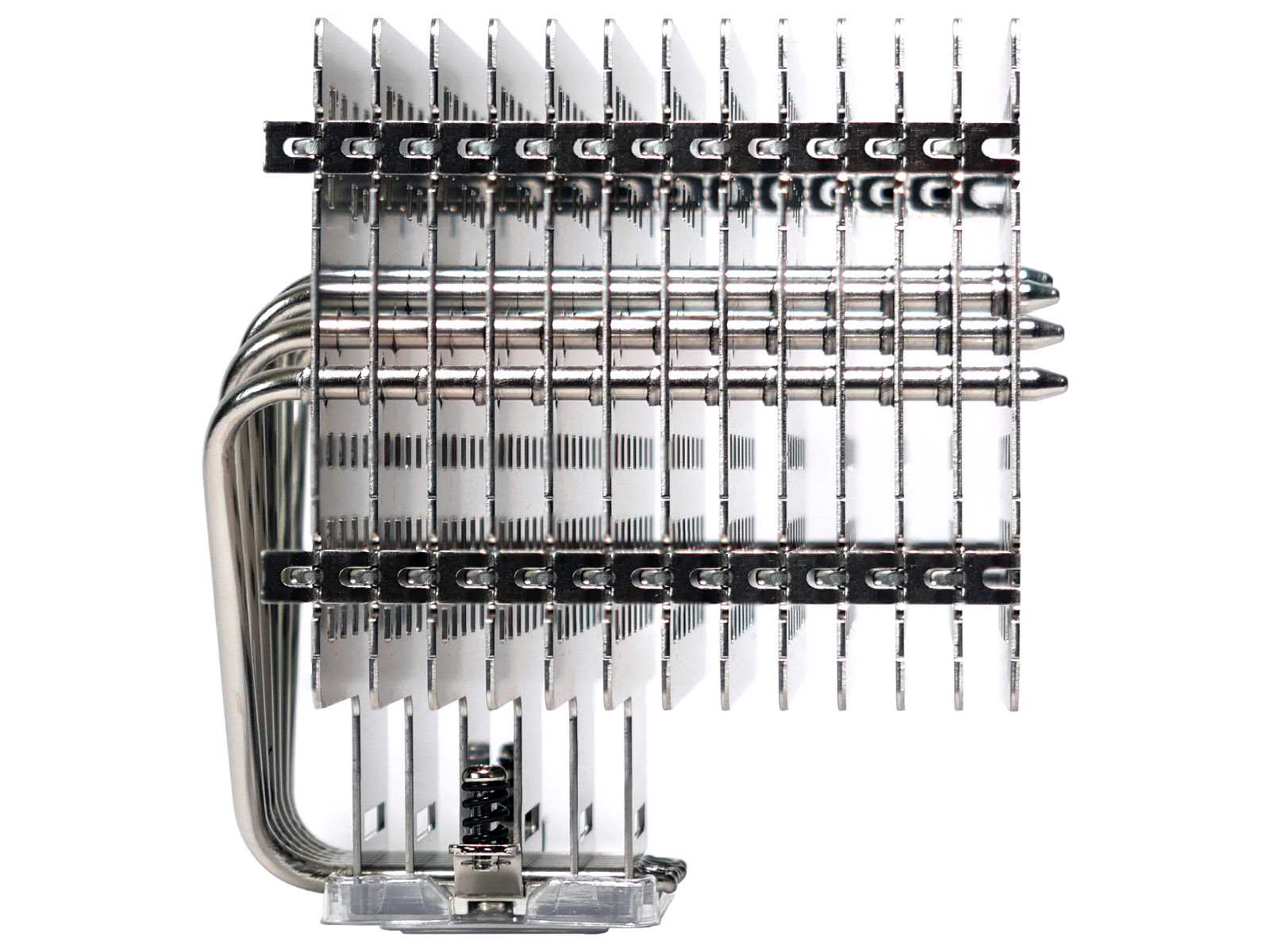

Трубки расположены так, чтобы тринадцать пластин были смещены вбок. Такая конструкция не препятствует установке высоких планок ОЗУ и видеокарт для большинства актуальных материнских плат.

Ребра не только выступают, но подняты вверх на 4 см. Благодаря данному конструкторскому решению возможно применение Noctua NH-P1 в сборках с процессорами HEDT. Но некоторые особенности форм-фактора придется учесть и ограничиться модулями RAM высотой не более 45 мм. ОЗУ нужно поставить перед монтажом Noctua NH-P1.

Noctua NH-P1 — кулер на долгие годы и не для одного компа. Производителем заявлены планы при технической возможности выпускать крепления для грядущих сокетов.

Комплекс тестов

Noctua NH-P1 сначала был установлен без вентилятора и протестирован как пассивный. Затем смонтирован вентилятор NF-A12x25 LS-PWM и проведен стресс-тест.

Тестирование в безвентиляторном режиме

Тестирование кулера при простое процессора:

Замеренная AIDA64 нагрузка на ЦП — 2%.
Диапазон температур — между +30 и +35 градусов Цельсия.
Исходные условия — единственная запущенная сторонняя программа: утилита AIDA64.

Задана средняя нагрузка на чипсет. В браузере Google Chrome включено воспроизведение видеоролика из YouTube:

Разрешение видео 4K.
Длительность воспроизведения видеоконтента — 15 минут.

Температура процессора повысилась до 45 градусов по Цельсию. Стабильно держалась на данном уровне в течение всего времени воспроизведения.

Результат для пассивного кулера хороший. Единственная наблюдаемая проблема — медленное остывание процессора. Даже после отключения питания ПК охлаждение было длительным.

Тестирование Noctua NH-P1 с вентилятором NF-A12x25 LS-PWM

После монтажа вентилятора на радиатор кулера энергопотребление процессора было ограничено до 100 Вт.

В AIDA64 проведено тестирование стабильности системы. Причем со стресс-тестом FPU, который заслуживает особого внимания.

ЦП современного ПК обрабатывает гигантский массив данных в секунду. Но одни операции более «трудоемкие», другие менее. В числе выполняемых процессором задач наиболее требовательны к ресурсам операции с плавающей точкой.

Единица измерения операций с плавающей точкой в секунду — FLOPS («floating-point operations per second»).

Опция «Stress FPU» в AIDA64 активируется, когда стоит задача максимально усложнить задачу ЦП. Если данная опция включена, процессор загружен вычислениями с дробными числами.

В таком режиме работы ЦП греется быстрее. Как раз то, что необходимо для проверки эффективности системы охлаждения.

Центральный процессор был нагружен на 100%. Стабильно работал на тактовой частоте 4 ГГц. Температура ядер ЦП держалась в диапазоне от 65 до 75 градусов Цельсия.

При установке лимита энергопотребления в 65 Вт температура ни одного из ядер ЦП не поднимается выше +55 градусов Цельсия. Скорость вращения вентилятора: от 400 до 800 RPM (оборотов в минуту).

Оценка потребительских качеств

Вентилятор Noctua NF-A12x25 LS-PWM на кулере NH-P1 абсолютно не слышен даже, когда горячий Intel Core 11 Gen разогнан по максимуму. По итогам тестирования «Блог системного администратора» рекомендует Noctua NH-P1 в связке NF-A12x25 LS-PWM как лучшую систему воздушного охлаждения ЦП для тихого производительного настольного ПК.

Как регулировать обороты программно?

Если шум при работе вентиляторов вас не беспокоит, то можно не задумываться об автоматической регулировке.

Что делать, если скорость вращения должна изменяться в зависимости от температуры GPU? Поскольку мы рассматриваем варианты «без паяльника», то для регулировки скорости вентилятора можно воспользоваться программами для Windows. Можно воспользоваться уже известной вам бесплатной программой SpeedFan, или платной Argus Monitor, у которой более привлекательный и дружелюбный интерфейс.

Поскольку статья не посвящена настройке указанных выше программ, коснемся настроек лишь кратко.

Программа SpeedFan должна контролировать температуру GPU и увеличивать обороты вентилятора Aux1 согласно графика. Мы настроили программу таким образом, что при достижении температуры GPU 80 ℃ вентилятор начнет вращаться на полных оборотах.

Сразу после настройки SpeedFan мы запустили стресс-тест FurMark. Через 25 сек температура GPU выросла до 50 ℃ и вентилятор Noctua NF-P14S redax-1200 (140 мм) начал вращаться на полных оборотах. При остановке теста вентилятор становится бесшумны буквально через 2 сек. Регулировка работает, но почему-то обороты раньше времени становятся максимальными.

Попробуем настроить скорость в платной программе Argus Monitor. У нее более привлекательный интерфейс и простые настройки. Перед запуском Argus Monitor закрываем SpeedFan, иначе программа «начнет» ругаться.

В качестве источника температуры выбираем GPU.

Чтобы добраться до графика, щелкаем по кнопке Кривая.

Согласно настройкам, вентилятор должен начать вращаться на полных настройках при достижении температуры графического ядра 70 градусов

Запуск «Мохнатого бублика» показал, что программа отлично справляется с поставленной задачей — обороты вентилятора плавно увеличиваются при нагреве GPU. После завершения теста обороты плавно снижаются.

Однозначно Argus Monitor выглядит значительно лучше на фоне SpeedFan, но ведь бесплатной проге в интерфейс не смотрят.

Пример установки

Набор креплений SecuFirm 2+ совместим со всеми распространенными и актуальными сокетами процессоров домашнего сегмента. Более того, Noctua заботится о поддержании экосистемы своих устройств, поэтому выпускает отдельно комплект NM-I3, добавляющий кулерам поддержку старых сокетов LGA 775 и LGA 1366. Получить набор бесплатно можно, заполнив форму на официальном сайте, где потребуется лишь приложить сканы или фото документов, подтверждающих покупку кулера и материнской платы.

Тестирование в рамках обзора осуществлялось на актуальном сокете AM4, для которого всё необходимое есть в базовой комплектации кулера.

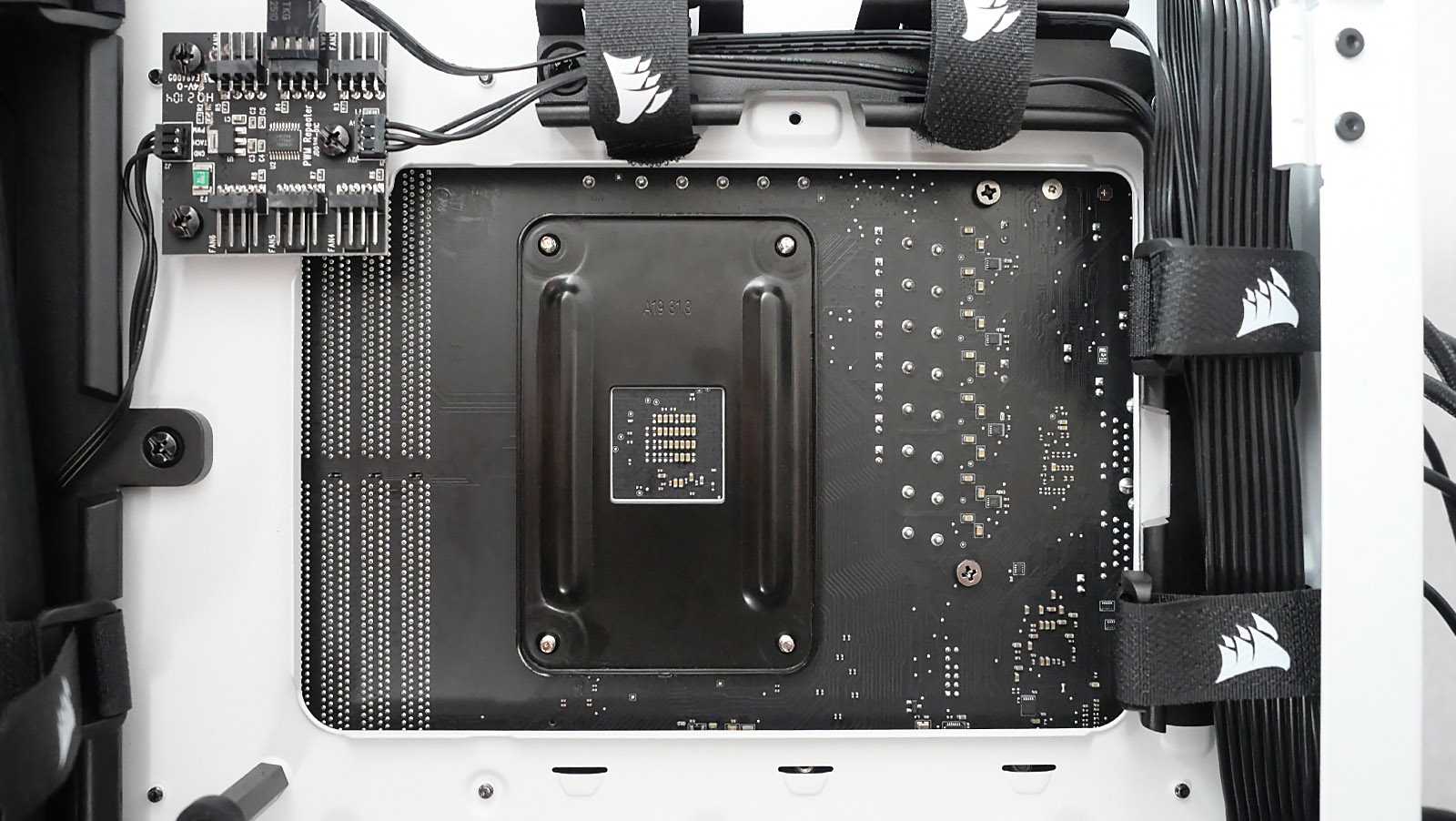

Установка фронтальных креплений вокруг сокета осуществляется на заводской бэкплейт, который идёт вместе с материнской платой.

К нему с помощью четырёх винтов через специальные серые пластиковые цилиндрические подставки прикручиваются изогнутые направляющие. В крепеже используется шлиц типа torx, снижающий вероятность срезания граней винтов.

К собранным креплениям кулер прикручивается двумя подпружиненными винтами, закрепленными на его основании. Для этого потребуется воспользоваться комплектной отвёрткой, чтобы дотянуться до головок винтов через пластины. Они попадают в пробел между третьей и четвертой пластиной справа.

Как видно, процесс установки кулера несложный. На практике он занимает буквально пару минут.
