Promodz Cooled Silence Extreme Package
Первая серийно выпускаемая в СНГ система жидкостного охлаждения производит хорошее впечатление. Очень качественные ватерблоки, большой, красивый радиатор, мощнейшая в тесте помпа – все это предопределяет ее высокую эффективность. К сожалению, не обошлось и без ложки дегтя – резервуар протекает в местах расположения заглушек. Еще неплохо бы в комплекте иметь регулятор оборотов вентиляторов (ведь максимальная эффективность не всегда нужна) и возможность до минимума снизить издаваемый шум, благо производительности системы хватает с запасом и даже в практически бесшумном режиме она работает великолепно.
И еще одна неприятная деталь – высокая стоимость. Надеемся, что Promodz устранит мелкие огрехи конструкции и комплектации, а увеличение объемов выпускаемой продукции позволит снизить цену. Тогда система смело сможет претендовать на лидерство в борьбе за покупателя, т. к. для этого имеются все предпосылки.
Asetek WaterСhill Antarctica KT03A-12VX ½ inch
В большую пластиковую коробку упакованы медно-акриловый ватерблок, медный радиатор на два 120-миллиметровых вентилятора (в комплекте), помпа с резервуаром, набор трубок и креплений, диск с программным обеспечением (!). Результат не удивляет – при мощности 400 Вт тепло легко рассеивается, более того, система выдержала и полкиловатта! Шум вполне умеренный. Скорее всего, вам и не понадобится подобная производительность, так что смело снижайте обороты вентиляторов. Кстати, это единственная система, которой можно управлять программным способом, причем не только вентиляторами, но даже работой помпы! Есть еще и возможность мониторить температуру в двух контрольных точках благодаря наличию в комплекте термодатчиков. Они, как и все прочие элементы, подключаются к помпе! В этой помпе-контроллере установлена электроника, управляющая самой помпой, вентиляторами и термодатчиками, а также осуществляющая связь с компьютером через шину USB.
Titan TWC-A04 v2.0 (Nikita)
Очень интересная с концептуальной точки зрения система. Некоторые ее особенности можно смело назвать инженерными находками. Например, возможность как внешнего, так и внутреннего монтажа СВО. Система охлаждения построена таким образом, что воздух забирается и выбрасывается через переднюю панель. Это особенно актуально при внутренней установке СВО: лишнее тепло не попадает в системный блок. 2 радиатора размещены в корпусе системы, а еще один является выносным. В задней части корпуса расположена турбина, которая всасывает воздух через один радиатор и выдувает через другой. Только не ясно, почему воздух забирается вверху, а выбрасывается внизу. Обороты вентилятора на внешнем радиаторе можно регулировать с лицевой панели системы; к сожалению, это не относится к внутренней турбине.
Nikita оказалась куда расторопнее, чем Bianca, легко обставив наш эталонный воздушный кулер. Но в то же время эта система была не менее шумной.
Thermaltake Symphony
Компания Thermaltake опять порадовала интересной разработкой. На этот раз перед нами внешняя СВО в виде напольной колонки. Смотрится просто сногсшибательно. За декоративной черной сеткой виден огромный алюминиевый радиатор почти в рост человека, охлаждают который пять тихоходных 120-миллиметровых вентиляторов, работающих очень тихо.
Система оборудована двумя стандартными помпами Thermaltake и показала отличную производительность, справившись даже с 500 Вт! Ничего другого от столь колоссального устройства мы и не ожидали. Адекватна размеру и цена, ведь Thermaltake Symphony предназначена соседствовать с не менее дорогими Hi-Fi/hi-end звуковыми компонентами, дешевые поделки были бы здесь неуместны.
Что ж, система прекрасно дополнит ваш компьютер и украсит интерьер комнаты в стиле hi-tech. Гости будут удивляться, зачем вам лишняя акустическая колонка.
Thermaltake Tribe CL-W0020
Эта внешняя система имеет необычный, очень красивый корпус с алюминиевым каркасом и мелкой сеткой на всех плоскостях. Конструкция изнутри подсвечивается синим светодиодом вентилятора. Корпус выглядит солидно и дорого – полная противоположность «мыльницам» от «Титана».
Процедура установки и подключения ватерблока очень проста, но доступ к внутренностям охлаждающего блока немного неудобен: нужно открутить 12 болтов, чтобы снять ручки и верхнюю крышку. Впрочем, нет необходимости часто проводить эту процедуру – только в начале эксплуатации для заправки и один раз в год для дозаправки.
При внимательном изучении мы выяснили, что система собрана с использованием тех же ватерблока, радиатора и помпы, что и Big-water SE. Но здесь применен более тихий вентилятор, что привело к снижению уровня шума и, к сожалению, производительности.
Тестирование
СВО тестировалась в один период времени, следовательно, в одинаковых условиях внутреннего помещения. Температура окружающей среды составляла 25 градусов по шкале Цельсия. Использовался открытый тестовый стенд. СВО устанавливалась на процессор, исходя из требований, описанных в документации. Каждый вентилятор устройства подключался к тестовому реобасу Lamptron FC Touch. С его помощью мы выставляли скорость вращения лопастей. Максимальная температура процессора программным методом замерялась в трех режимах: при минимальных, средних и максимальных оборотах. Одновременно с этим фиксировался уровень шума работы тестового стенда. Прибор устанавливался на расстоянии одного метра от системы.
Для полноты картины основное тестирование проводилось при разгоне центрального процессора Intel Core i7-4770K до стабильных 4,5 ГГц (дефолт — 3,5 ГГц (3,9 ГГц в Turbo Boost режиме) при 0,99 В). Для этого нам пришлось увеличить напряжение VCore до 1,25 В. Напомним, что максимальная расчетная мощность этого «камня» составляет низкие 84 Вт. Максимальная температура, при которой не активируется троттлинг, не должна превышать отметки 100 градусов Цельсия. Однако процессор известен тем, что в нем используется весьма посредственный термоинтерфейс. Поэтому даже небольшой разгон до 4,2-4,5 ГГц способен очень сильно «нагрузить» любой процессорный кулер. Плюс свои ограничения накладывает строение чипа. Как известно, кристалл Haswell имеет вытянутую прямоугольную форму.
Нагрузка на Intel Core i7-4770K осуществлялась при помощи программы LinX 0.6.3. Для всех кулеров использовалась фирменная термопаста ENERMAX.
Измерения температуры околосокетного пространства производилось при помощи профессионального тепловизора Fluke Ti400. Выражаем благодарность компании Fluke за предоставленное устройство, а также за содействие в совершенствовании тестовой лаборатории.
Тестовый стенд
- Процессор — Intel Core i7-4770K @4500 МГц (1,25 В);
- Оперативная память — ADATA DDR3-2133, 2x 4 Гбайт;
- Материнская плата — MSI Z97 MPOWER;
- Накопитель — OCZ Agility 3, 360 Гбайт;
- Блок питания — LEPA G1600, 1600 Вт;
- Периферия — Samsung U28D590D, ROCCAT ARVO, ROCCAT SAVU;
- Операционная система — Windows 8.1 х64.
Анализ эффективности охлаждения
Переходим к тестированию ENERMAX LIQTECH 240. Для начала давайте определим, насколько эффективно «водянка» справляется с Core i7-4770K при дефолтных частотах. Как видите, процессор, находящийся под серьезной нагрузкой, не смог вывести систему из равновесия. LIQTECH 240 эффективен. Даже при минимальных оборотах вентиляторов температура самого горячего ядра не превысила показателя в 60 градусов Цельсия. Очевидно, что этой СВО необходимо ставить задачки потяжелее.
Вариант СВО для Intel и AMD
Это самый дешёвый вариант для любых из систем.
Общая стоимость составляет 15052 рублей. Кроме этого нам необходимы вентиляторы, возьмем комплект вентиляторов Arctic P12 Value Pack.
В итоге общая сумма 15052+1700=16752 рублей. Достаточно низкая цена.
Помпа, резервуар и водоблок — 1 общий компонент, за счёт чего общая цена значительно ниже, кроме этого необходимо всего 4 фитинга, т.к. элемента всего 2, а не 4, как в случае выше. Также вы можете видеть заглушку, которая необходима, чтобы заглушить один порт. Но есть недостаток — комбинирование помпы, резервуара и водоблока. Заливать жидкость вам будет достаточно неудобно, т.к. резервуар находится на процессоре, либо заливать вам необходимо будет заранее, кроме этого при необходимости увеличения производительности путём приобретения более хорошего водоблока или помпы вам придётся продать данный комбинированный компонент и перейти на более стандартные решения. Данный контур позволяет беспроблемно и менее затратно менять только радиатор и вентиляторы. Конечное решение покупать или нет такой вариант, вам придётся принять самим.
В качестве вывода хотелось бы сказать, что данная система будет лучше, чем готовые СВО, которые продаются в магазинах, но, как вы можете видеть, цена несопоставима с готовыми решениями и, к сожалению, всё ещё находится на довольно высоком уровне. Собирать кастомную СВО или нет, оставляю на ваш выбор.
Теоретическая часть
Начну я с теоретической части. Что нам необходимо для сборки дешёвой новой системы водяного охлаждения на качественных компонентах? Это — водоблок, радиатор, шланги или трубки (если вы хотите иметь жёсткие трубки без висячих шлангов), помпа с резерваром или помпа и резервуар (если на момент покупки нет комбинированной версии), фитинги для соединения трубок с водоблоком, радиатором, помпой и резервуаром, в общем случае необходимо 6, если у вас помпа с резервуаром, и 8, если помпа отдельно от резервуара, а также вентиляторы, их количество зависит от количества секций вашего радиатора (120, 140, 240, 280, 360, 420 и т.д.), а также от желания сделать PUSH или PUSH-PULL, если односекционный радиатор, то в большинстве случае ставят только 1 вентилятор, если двухсекционный, то 2 или 4 в зависимости от PUSH или PUSH-PULL, на трехсекционном — 3 или 6. Вы уже сами решаете, какое вам необходимо количество вентиляторов, но придерживаться надо только 1 правила: минимальное количество вентиляторов должно быть равно количеству секций, т.е. односекционный — 1 вентилятор, двухсекционный — 2 вентилятора и т.д.

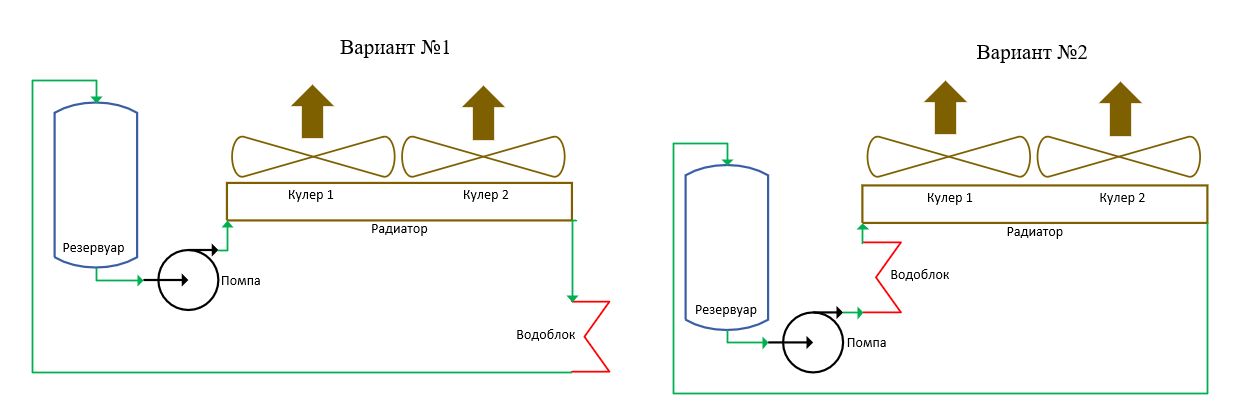

Теперь остановимся немного на компоновке вашей кастомной СВО.
Как вы видите, может быть 2 варианта, меняется только положение водоблока. В нашем случае разницы между расположением компонентов нет, всё на уровне погрешности, собирайте так, как вам удобнее. Есть, конечно, и третий вариант — собрать СВО без резервуара, но тогда вам будет сложнее заполнять весь контур, чтобы помпа не успевала работать на сухую, а также очень сложно выгнать весь воздух из контура.
Zalman Reserator 1+
Модифицированная версия предыдущей системы. Радиатор черного цвета (к сожалению, на сей раз это покраска, а не анодирование), ватерблоки новой конструкции. Проведя сравнительное тестирование всех компонентов обеих СВО в разных комбинациях, мы сделали вывод, что эффективность радиаторов абсолютно одинаковая, а вот новый ватерблок менее мощный (хотя он стал легче и компактнее), посему производительность новой системы ниже. Алюминиевый ватерблок на видеочип, которым комплектуется система, имеет простейшую конструкцию и ничем, кроме формы, не примечателен. Единственным плюсом этой СВО, по сравнению с предыдущей версией, является применение быстроразъемных самозапирающихся штуцеров, исключающих вытекание всей воды из башни при отсоединении от нее шлангов. Нет никакого смысла переплачивать за новинку $35, оригинальный Reserator будет более удачной покупкой.
Gigabyte 3DGalaxy GH-WIU01
Эта СВО оборудована очень мощной помпой, а добротный резервуар оснащен датчиком уровня воды. Если уровень опустится ниже определенного значения (например, в случае разгерметизации), система подаст звуковой и световой сигналы и через несколько секунд выключит компьютер. Очень толстые шланги уменьшают гидродинамическое сопротивление системы, позволяя другим компонентам раскрыть свой потенциал. Интересная находка разработчиков – кулер для охлаждения силовых элементов материнской платы. Вентилятор с подсветкой ставится сверху на ватерблок и обдувает компоненты вокруг процессорного гнезда. На радиаторе установлен слишком шумный, хотя и очень эффетивный кулер. Пожалуй, медный радиатор с более тихим вентилятором показал бы приблизительно такую же эффективность.
По производительности 3DGalaxy находится на очень высоком уровне, заметно отличаясь от «одноклассников».
Моя первая кастомная СВО
Расскажу о своей кастомной системе водяного охлаждения. С водой я столкнулся в первый раз и сразу же решил попробовать кастом. Мой корпус позволяет мне использовать водяное охлаждение с выносом за его рамки, что накладывает дополнительные ограничения на пространство вокруг корпуса. Мне пришлось покупать разветвители и удлинитель для вентиляторов, для помпы удлинитель, чтобы подключить их к материнской плате. Вы же скорее всего при сборке в корпусе не будете испытывать проблем с кабелями, поэтому их цену я не буду учитывать в общей стоимости. Также при покупке я купил несколько лишних компонентов, теперь они просто лежат у меня.

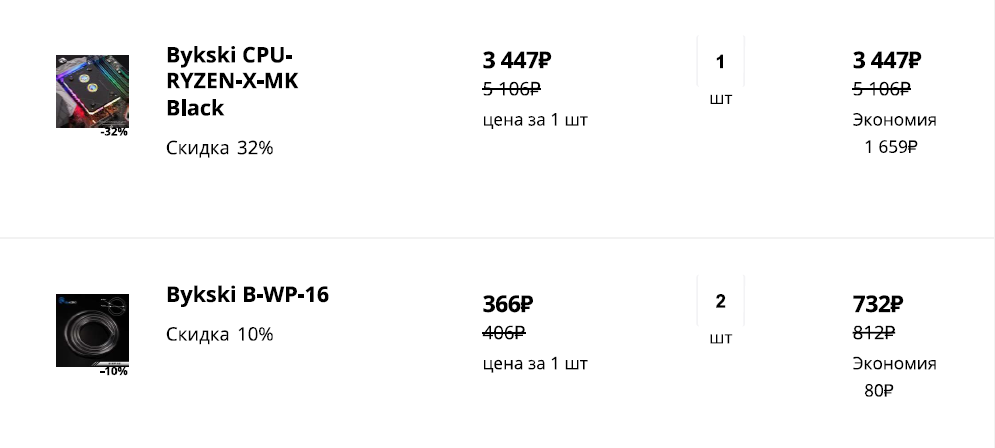

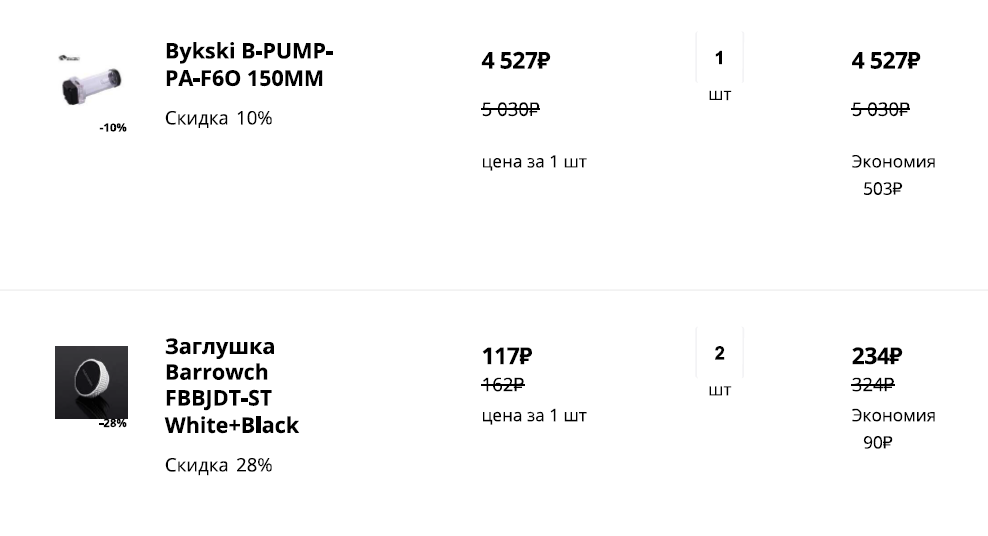

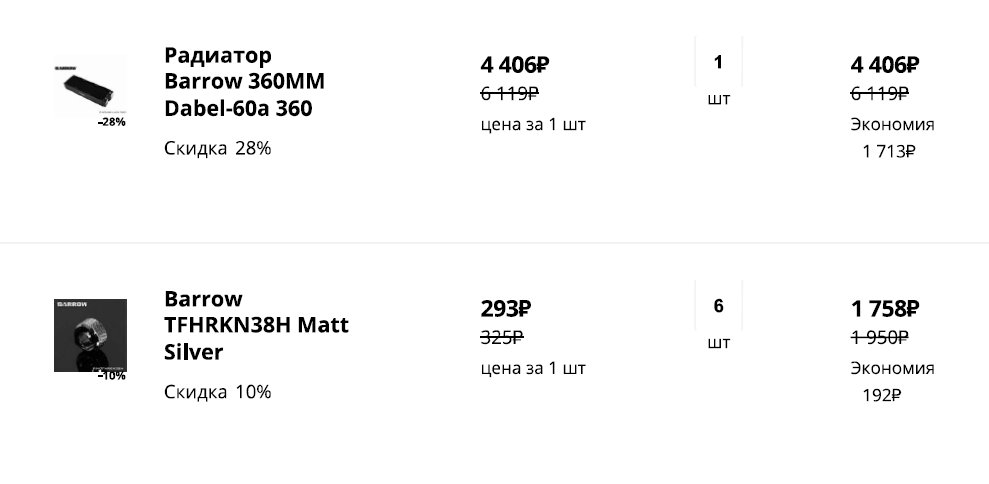

Как я уже говорил, покупка была сделана в августе. Ниже я приложу общую стоимость на тот момент для того, чтобы вы потом смогли сравнить с тем, что у нас получилось на текущий момент и сравнить. Как я уже писал выше, стоимость доставки не учитывается.
Итого, если всё сложить, то получается 17213 рублей, но если вспомнить, что заглушки я купил ошибочно, то тогда 16979 за весь комплект + 2 вентилятора в остатке. Как вы видите, цена ниже 20000 рублей. Ещё вам скорее всего понадобится воронка или специальная баночка для заливки, но цена их в пределах 100 рублей, поэтому я не стал включать их в общую стоимость.
Thermaltake Rocket
Концептуально схожая с Reserator система. Единственным существенным отличием, пожалуй, является лишь вынесение помпы из радиатора в корпус компьютера. Мы не стали бы называть такое решение удачным, так как это приводит к повышению сложности установки и заправки, загромождению корпуса компьютера. Более того, патрубки на помпе могут легко перегнуться, потому при монтаже с ними придется повозиться. «Ракета» существенно дешевле, чем пассивные СВО от Zalman, но, к сожалению, ее эффективность оставляет желать лучшего – она показала наихудшие результаты в тесте.
Впрочем, для бюджетной системы это хорошее решение, ведь если у вас процессор не самый мощный и «горячий» (а в бюджетных ПК он обычно таков), то и производительность СВО Rocket окажется достаточной для его охлаждения. Причем шум от компьютера вас беспокоить не будет.
Zalman Reserator 1
В нашем тесте участвуют и три пассивные системы, работающие практически бесшумно. Первая и наиболее известная из них – Reserator 1 от Zalman – красивая башня из анодированного синим алюминия, имеющая встроенную помпу, а также круглый ватерблок с позолоченным дном и идеальной полировкой. Опционально поставляется простейший ватерблок на видеочип.
Когда мы запустили систему, то услышали небольшой, но вполне ощутимый гул. Очевидно, вибрация помпы приводит к резонансу в алюминиевой колбе. Впрочем, этот дефект легко устраняется, достаточно подложить резиновую прокладку под радиатор, и шум исчезнет.
Естественно, мы не ожидали высокой производительности от пассивной системы, ведь ее главным достоинством является беззвучность работы. Тем не менее система одолела 300 Вт, а это неплохой результат. Если вы желаете тишины и согласны заплатить немалую цену за Zalman Reserator 1, то останетесь довольны своим выбором.
Aucma Coolriver 3
Еще одна старая добрая система – представитель эпохи зарождения жидкостного охлаждения, победитель прошлогоднего теста. Эта СВО поставлялась в собранном и заправленном виде и, кроме процессорного блока, имела медные ватерблоки на северный мост и видеочип. Также система снабжена качественным медным радиатором. Одним из главных ее недостатков было очень неудачное крепление ватерблоков, впрочем, энтузиастов это обычно не смущало – они конструировали крепление сами.
Безусловно, результаты, показанные Aucma Coolriver 3, подтвердили, что она еще не совсем устарела, показывает неплохую производительность и вполне может применяться в современных системах. Хотя владельцам ПК на базе новых процессоров придется изготавливать крепление не только на чипсет и видео-чип, но и на процессор, так как Coolriver 3, имеющиеся в продаже, по-прежнему совместимы только с Socket 478 и A.
Личный опыт использования
Для того, чтобы немного “разбавить” статью я покажу личный опыт использования. Корпус — “бездушная коробка” Zalman Z3 с возможностью вывода контура только за пределы корпуса. Вот так это выглядит, салфетка подложена специально, чтобы смотреть за утечками, если они будут.
Конечно, лучше запустить СВО от отдельного блока питания и погонять её некоторое время. В моём же случае такой возможности не было, закручивались фитинги от руки сразу максимально возможно, по итогу ни одной протечки до сих пор нет.
Таким образом трубки выходят в специальные порты корпуса, к слову они 1 в 1 подходят под трубку внешним диаметром 16 мм. В эти же отверстия проходят удлинители. Да, в случае чего — не самый безопасный вариант проводить удлинители вместе с шлангами, но если и произойдёт разрыв шланга, то при любом раскладе проблемы будут немного больше, чем залитие удлинителей.
Таким образом СВО стоит просто напросто на полу. Сама помпа с резервуаром прикреплена к радиатору с помощью комплектных креплений.
Как вы могли заметить, сверху у меня расположен угловой фитинг и он несколько длиннее, чем обычные фитинги, потому что основной вводной порт изготовлен с углубление в верхней части резервуара (спасибо производителю). Кроме этого трубка была обрезана несколько коротко, поэтому пришлось выйти из положения таким решением. Заглушки были в комплекте, при этом их количество составляет 4 шт., чтобы вы могли заглушить любой порт, даже не совсем стандартный, который находится по центру.
Ещё хочу добавить, что помпа DDC, к моему сожалению, имеет неприятный шум, когда обороты превышают 2000, кроме этого у неё есть небольшая вибрация. В первом случае в отсутствии нагрузки или на невысоких нагрузках помпа работает до 2000 об/мин, при стресс-тестах уже крутит на полную. Во втором случае используется комплектная поролоновая проставочка, которую при желании можно приклеить к корпусу, в моём же случае всё просто на полу, поэтому она установлена следующим образом:
Провод для подключения подсветки не используется, поэтому он просто накручен вокруг помпы. У такого решения есть несомненный плюс в том, что горячий воздух внутри корпуса никак не взаимодействует с радиатором и никак его не нагревает. Конечно, минусы тоже присутствуют. Постоянно перешагиваю через эту конструкцию, но что поделать, неправильный подбор корпуса дал о себе знать.
В конце статьи рассмотрим примерные кастомные СВО для систем на базе процессоров Intel и AMD, а также самый дешёвый вариант для любой из систем, но с некоторыми минусами. Радиатор я взял на 360 мм, толщиной 40 мм, вы же опирайтесь на то, какой радиатор вы можете установить к себе в корпус. Возможно, это будет 2 радиатора по 240 мм и толщиной 40 мм, конечно, такое решение уже будет несколько дороже за счёт того, что вам понадобится 1 дополнительный вентилятор и 2 дополнительных фитинга.
Выводы
Безусловно, LIQTECH 240 можно смело отнести к числу топовых систем охлаждения для центральных процессоров. Как показало наше тестирование, «водянка» без особых проблем справилась даже с разогнанным до 4,7 ГГц центральным процессором. Следовательно, данную СВО можно использовать для сборки самых производительных игровых систем.
Нет у меня нареканий и к качеству сборки. Радиатор, трубки, водоблок, вентиляторы — везде используются весьма качественные компоненты. Мне понравилась «фишка» с механическим переключателем скорости вращения вентиляторов. Однако сразу же добавлю, что на полной скорости пара 120-мм «карлсонов» работает очень громко, некомфортно громко. Правда, с учетом того, что LIQTECH 240 великолепно справляется с разогнанным процессором и при минимальных скоростях вращения вентиляторов, это некритичный недостаток. При 600 оборотах в минуту работы дуэта крыльчаток вы не услышите.
Говорить в очередной раз про ограниченные возможности установки такого типа устройств в корпусе я не буду. Если вы «созрели» на покупку такой вот двухсекционной СВО, то уже сами великолепно представляете, куда и каким образом она будет инсталлирована.
И все же сегодняшнее тестирование в очередной раз продемонстрировало, что необслуживаемые системы водяного охлаждения несильно опережают «обыкновенные» воздушные кулеры. LIQTECH 240 уступила таким флагманам, как Noctua NH-D15 и Thermalright Archon SB-E X2. При этом стоимость «водянки» выше, чем стоимость противопоставляемых кулеров.
