Отзывы lg 37le5500

3 современных телевизора с Direct LED

Samsung UE55TU7097U

Это 55-дюймовый светодиодный ТВ с экраном 4K, поддерживающий HDR10+ и HLG. Модель оснащена процессором Crystal 4K, он обеспечивает высокое качество изображения и естественные цвета.

Система Game Enhancer полезна для геймеров, она гарантирует низкую задержку ввода. UE55TU7097U также имеет полный набор тюнеров, а многозадачный пульт ДУ позволяет легко управлять телевизором и подключенными устройствами, в то время как Tizen Система 5.5 обеспечивает удобный доступ к обширным функциям Smart TV.

Размеры телевизора с подставкой: 1231x778x250 мм.

Sony KD-55X81J

Это 55-дюймовая модель, оснащенная матрицей 4K с частотой обновления изображения 120 Гц, что гарантирует его высокую плавность. Производитель позаботился и о его качестве, оснастив оборудование HDR10+, Dolby Vision и HLG, а также AI-процессором HCX Pro, который благодаря искусственному интеллекту будет автоматически оптимизировать изображение для достижения наилучшего эффекта.

Размеры телевизора с подставкой: 1243x787x338 мм.

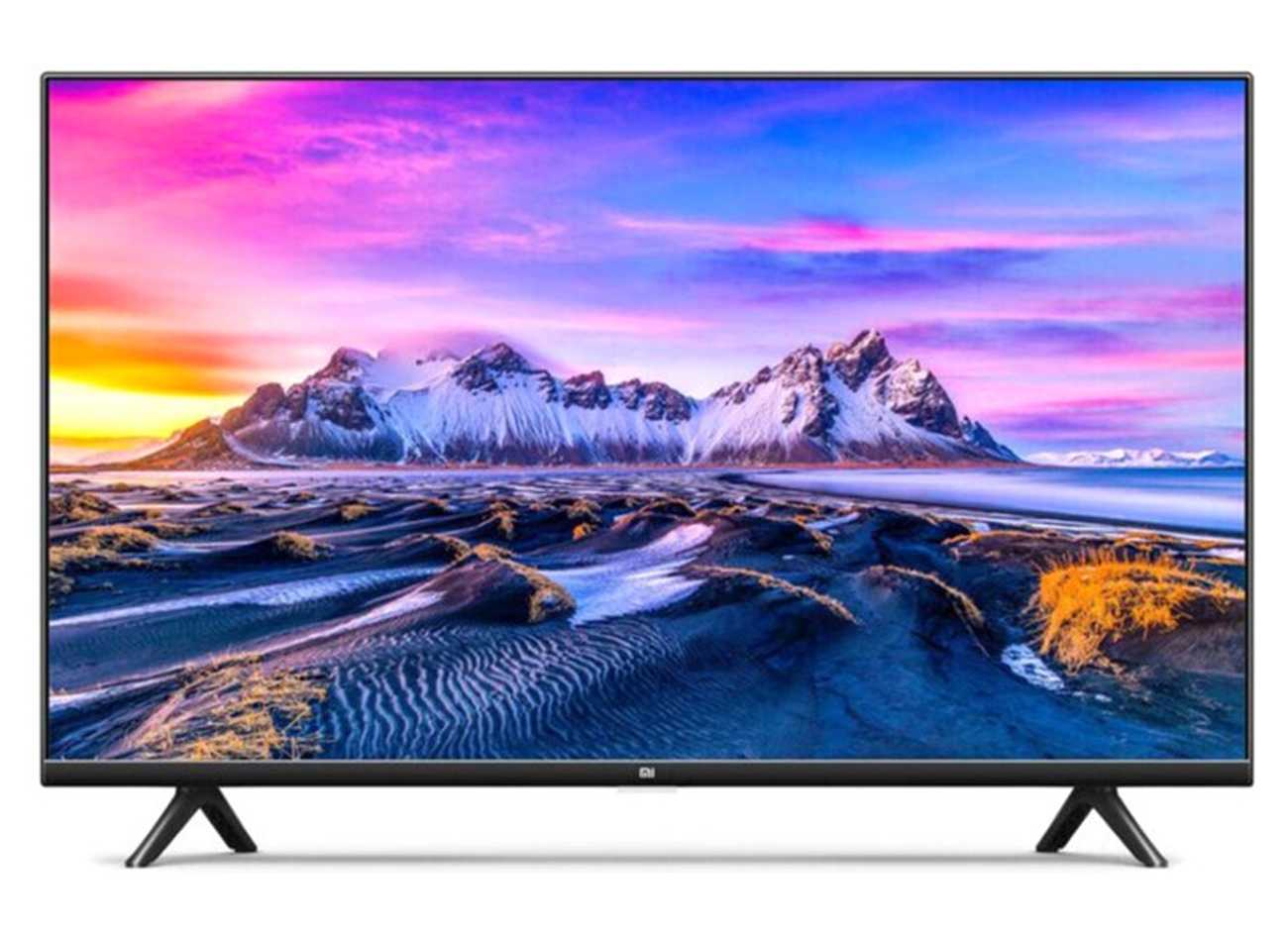

Xiaomi Mi TV P1

Это современное устройство с 32-дюймовым экраном, выполненным по технологии Direct LED и частотой обновления 60 Гц. Используемая здесь матричная технология гарантирует невероятное качество изображения и богатство цветов, включая более интенсивный черный цвет.

Размеры телевизора с подставкой: 733x479x180 мм.

Direct LED или Edge LED, какую подсветку выбрать, а от какой отказаться:

Смотрите это видео на YouTube

Ремонт подсветки LED телевизора. Вид изнутри.

Занимаясь ремонтом очередного LED телевизора — решили с вами поделиться фотографиями того как же LED подсветка устроена и почему «вечные» светодиоды выходят из строя быстрее советских цветных кинескопов.

Итак — у нас есть LED телевизор LG с диагональю 47 дюймов. 2014 года выпуска. Хозяин вероятно был очень рад покупке и представлял как долгие годы, холодными зимними вечерами он будет смотреть интересные передачи и красочные фильмы. Но что-то пошло не так.

Где-то на пятый год(и это весьма неплохой результат) изображение начало покрываться пятнами. А потом и вовсе начало гаснуть временами или мерцать. Пока совсем не погасло. Звук есть. А картинки нет. Печаль.

Владелец телевизора отнес свой уже не гарантийный аппарат в официальный сервис. Где ему предложили поменять 8 (!) светодиодных лент по 2000 рублей каждая. И как легко догадаться от ремонта с такой стоимостью пришлось отказаться.

Тут на арену выходит наш сервис Хард. Мы давно занимаемся «восстановлением» родных светодиодных лент. Да — работа это кропотливая, долгая. Да — надо подобрать нужный тип светодиодов, видов которых в разных телевизорах — десятки. Заменить светодиоды. А затем аккуратно приклеить рассеивающую линзу на каждый, точно ее отцентрировать и выставив фокус по высоте.

Но иначе ремонт становится не рентабельным для клиентов. Производителям выгодней завышать цены на ленты в сборе, чтобы покупатели шли за новой техникой в магазин. Поэтому — замена светодиодов — хоть и не идеальный вариант, но лучший в отношении цена-качество.

Также стоит отметить 2 важных пункта в этой операции.

МЕНЯТЬ НАДО ВСЕ СВЕТОДИОДЫ, ВО ВСЕХ ЛЕНТАХ. А не только те что сгорели. Потому что деградировали они все. Просто некоторые держаться из последних сил.
ОБЯЗАТЕЛЬНО МОДИФИЦИРОВАТЬ схему инвертора УБАВИВ ТОК. Иначе светодиоды опять сгорят.

К сожалению многие наши конкуренты этим правилам не следуют. И это кончается печально. А ремонт после такого ремонта значительно трудней, дороже и конечный результат может быть хуже. Это уж не говоря о времени, деньгах и нервах.

Ну а теперь обещанные фотографии. Выглядят мощные светодиоды с линзами весьма завораживающе.

Тестирование подсветки после замены светодиодов.

В данном телевизоре два отдельных канала подсветки, поэтому специализированным диагностическим прибором зажигается только половина. А затем вторая.

Так как все хорошо — приступаем к сборке матрицы. Сначала на всю светодиодную красоту одеваем отражатель.

Отражатель и множество защелок-упоров.

После того как защелкнуто множество креплений-упоров, переходим к следующему слою — светорассеивателю.

Светорассеиватель

На него защелкивается рамка, в которую вкладывается самый важный компонент — непосредственно матрица. Она выполнена из тонкого стекла. Которое очень и очень хрупкое. Любое не ловкое движение и этот телевизор никогда не будет радовать своего клиента. Поэтому доверять это можно только проверенным профессионалам.

Ну а затем необходимо модифицировать электро схему подсветки так, чтобы светодиоды работали не на пределе своих возможностей и не деградировали вот так:

Зачем их так «выкручивает» производитель — загадка. Заговор? И что интересно — после убавления тока — разницы в уровне яркости на глаз не видно. А светодиодам становится легче — ЗНАЧИТЕЛЬНО.

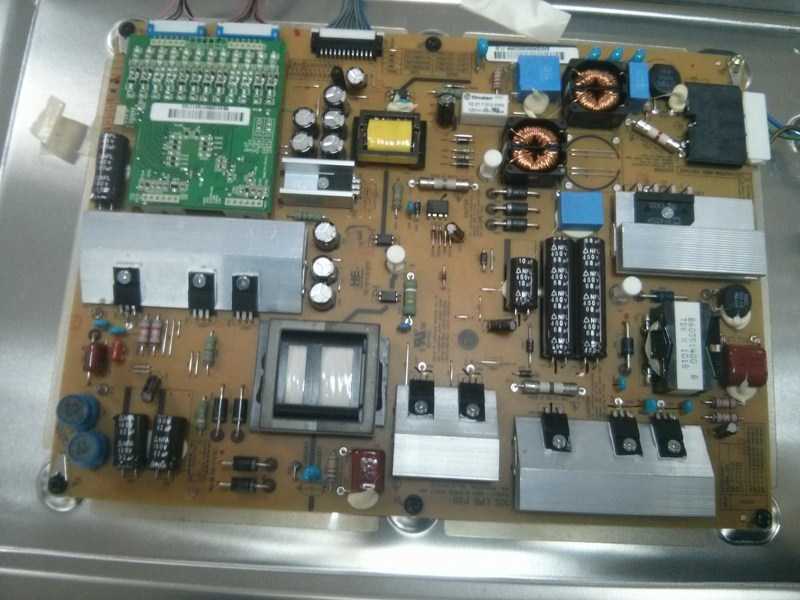

Плата телевизора

В данном случае уменьшить ток достаточно просто. Надо убрать 2-а резистора. Но в каждом конкретном телевизоре методика разная.

Убираем резистор R836 и аналогичный во втором канале.

Далее собираем телевизор уже полностью. Включаем. И…

Смешарики!

Наслаждаемся смешариками :).

Проводим много-часовой тестовый прогон и отдаем хозяину. Без телевизора как известно жизнь не та!

Ну а если вас постигла аналогичная или совсем не ананлогичная проблема с телевизором — орбращайтесь к нам! В Сервисный Центр Хард.

Как менять диоды

Если посчастливилось купить готовые линейки от производителя — задача решается просто: они устанавливаются на место старых целиком. Даже без проверки отдельных диодов. Есть и более сложный путь. Найдя сгоревшие диоды, их вырезают вместе с участком подложки с проводниками. На это место помещают такую же деталь, получаемую из новой линейки. Все, что останется — восстановить дорожки, то есть подпаять в разрыв пару коротких проводников.

Но если в руках только набор б/у диодов или комплект с Алиэкспресс, придется повозиться.

Как снять линзу

Главное, не повредить ножки линзы. Так ее проще будет устанавливать на место. Операция проводится очень аккуратно. На фене устанавливается температура 100-120 градусов, выхлоп направляется на ленту подложки снизу. Расстояние подбирается эмпирически, обычно около 10 см. Под линзу помещают тонкую полоску пластика и легонько пытаются, как рычагом, ее поднять. Как только фен расправит клей, деталь отделится от подложки. В ходе работы рекомендуется записывать, откуда что снимается, чтобы затем сделать обратную правильную установку.

Как снять диод

Диоды также прогреваются феном. Температуру воздуха при этом устанавливают на уровне 320-350 градусов. Понять, что диод отделился, можно по расплавлению припоя по его краям. Деталь снимают пинцетом.

Как готовить посадочную площадку

После снятия старого диода, под новый готовят место. То есть удаляют лишнее олово на проводящих площадках, избавляются от потекшего флюса, все вычищают. Затем контактные точки лудят.

Как установить новый диод

Новый диод очень аккуратно пинцетом устанавливают на подготовленную площадку. Не смещая деталь и не перемещая ленту подложки, последнюю греют снизу феном. Как только будет видно расплав олова, поступление тепла прекращают. После остывания металла на контактных площадках диод готов к работе.

Возвращаем линзы на места

До окончания монтажа осталась одна операция. Делать ее нужно быстро. Возврат линз на свои места производится по записанной карте демонтажа. На ножки детали наносят суперклей. Желательно использовать гель, так как он медленнее застывает. Ножки помещают в те же точки, при этом следят, чтобы оптическая ось линзы прошла через центр полупроводникового кристалла.

Для этого подсветку подключают к драйверу и кладут сверху пластину светорассеивающего фильтра. Если она равномерно освещена, ничего делать не нужно. А вот в случае обнаружения дефектов линзу в месте их находки можно немного сдвинуть в правильную позицию.

А это отремонтированный вид собранной и готовой к дальнейшей эксплуатации панели подсветки:

Широкий угол и перспектива

Прочитав изложенное выше, можно сделать вывод, что чем меньше угол зрения объектива, тем лучше, поскольку это дает меньшие геометрические искажения. И в смысле искажений это действительно так.

Но следует разделять два понятия: геометрические искажения и перспектива. Обе эти вещи зависят от угла зрения объектива. Но если геометрические искажения широкоугольной оптики это всегда плохо, то про перспективу так сказать нельзя.

Перспектива — это свойство нашего восприятия или, если угодно, свойство трехмерного пространства. Для фотографа перспектива – это, прежде всего, инструмент воздействия на зрителя.

Когда мы используем широкий угол, эффект перспективы усиливается, когда угол зрения объектива узкий – снижается.

Человек двумя глазами видит перед собой практически на 180°. Фокусное расстояние человеческого глаза равно примерно 22mm. Хотя по другим оценкам человеческий глаз сравнивают с объективом с фокусным расстоянием 43mm.

Но, в любом случае, угол зрения гораздо шире, чем у теле объективов. Получается, мы смотрим на мир довольно широкоугольной оптикой!

Важным следствием этого является эффект перспективы, который мы наблюдаем постоянно. Перспектива есть везде, куда бы мы ни посмотрели. Дорога, дом, стены комнаты, все это мы видим в перспективе, она помогает нам оценить размеры, формы и расстояния.

Именно поэтому широкий угол иногда нам просто необходим – он дает перспективу.

(фокусное расстояние 21mm, кроп фактор 1.6, ЭФР 33,6mm)

Если посмотреть работы художников, то часто можно увидеть ярко выраженную перспективу, например, в рисунках Фрэнка Миллера.

Создатель Sin Sity, отлично умеет показать драматизм и динамику с помощью перспективы.

Эта фотография Олега Титяева, очень выразительна, для чего так же использовался широкий угол.

(16 mm, полнокадровая камера Canon EOS 5D)

Поэтому, когда я слышу заявления о том, что зум-объектив может приближать и отдалять объекты, я саркастически улыбаюсь. Объективы не приближают и не отдаляют. Разные фокусные расстояния по-разному передают перспективу. И именно с этим умыслом они и используются.

В постановочной фотографии зачастую вообще не используют зумы. Фиксы дают преимущество в качестве, а фокусное расстояние, которое будет использоваться, фотограф определяет заранее.

Зум объективы популярны в репортаже. Там их действительно используют в целях приблизить – отдалить, но это уже совсем другая фотография.

Таким образом, вопрос «объектив с каким углом зрения лучше использовать», теряет смысл. Нужно использовать такой объектив, который соответствует сюжету, который мы снимаем. При этом не нужно бояться использовать широкий угол. Достаточно понять, что искажения возникают лишь по краям фотографии. Возвращаясь к первой иллюстрации, видно, что прямоугольник Б с Новой Зеландией сильно искажен, прямоугольник А — значительно меньше, ну а в центре Африки вообще все отлично!

Замена светодиодов

Потребителям уже известно, что если их телевизор LG не показывает изображение, но при этом есть звук, то всё дело в освещении экрана — не работает диодная подсветка. Но, для многих, ремонт диодов подсветки LED — настолько сложное дело, что они предпочитают замену экрана целиком.

Такое решение может иметь свои достоинства, но всё же ремонт подобных поломок LED телевизоров не обязан быть слишком дорогим. Хорошей альтернативой ремонту каждого диода является их простая замена.

Единственная сложность — найти подходящую деталь для телевизора LG. Дело в том, что оригинал — достаточно дорог. В то же время, замена есть не на каждом радиорынке и не в каждом магазине. В качестве замены можно использовать те, что стояли на сломавшемся устройстве, но их необходимо проверить на работоспособность.

Первым делом при замене отсоединяют пластины старых диодов. Поскольку крепят их с помощью специального двустороннего скотча, то для отсоединения тот прогревают или мощным бытовым, или паяльным феном. Планку фиксируют в держателе, после чего направляют включённый на нужную мощность прибор и ждут пока расплавится олово на скотче. Впаивание происходит точно так же, что избавляет от опасности повреждения заменой детали.

В некоторых случаях лампы имеют большую минусовую площадку в сравнении с положительной. В таком случае место контакта перед впайкой подрезают до нужных размеров.

Небольшое повреждение краски при ремонтных работах легко исправить, купив в магазине баллончик подобной. Для приклеивания линз использую суперклей

Очень важно при ремонте LG своими руками соблюдать все нюансы. Иначе, можно сделать хуже

При этом, работники сервисного центра, обнаружив непрофессиональное вмешательство могут запросить для исправления ситуации большую цену.

Профилактика

Чтобы не допустить повторения неисправности, нужно открыть меню телеприемника, найти в нем яркость подсветки (не нужно путать с яркостью экрана) и выставить этот показатель на 75%. В этом случае лампы будут функционировать в нормальном режиме, и на них будет поступать обычное (а не повышенное) напряжение, что позволит существенно продлить их срок службы.

Итак, если телевизор не выводит изображение, но звук при этом присутствует, очень часто причина кроется в неисправной LED-подсветке. Для ее ремонта можно прибегнуть к помощи специалиста, но, зная правильный порядок действий и купив новые детали, починить телевизор можно самостоятельно в домашних условиях. Однако если нет уверенности в своих силах и опыта в тонких радиоэлектронных работах, то лучше воспользоваться услугами профессионального мастера, чтобы не усугубить ситуацию.

Интерфейс

Необычная навигация

Это эксперименты с расположением навигации. Приём используют, чтобы упростить взаимодействие посетителя с сайтом, приложением. Например, разделить элементы навигации по разным блокам или анимации.

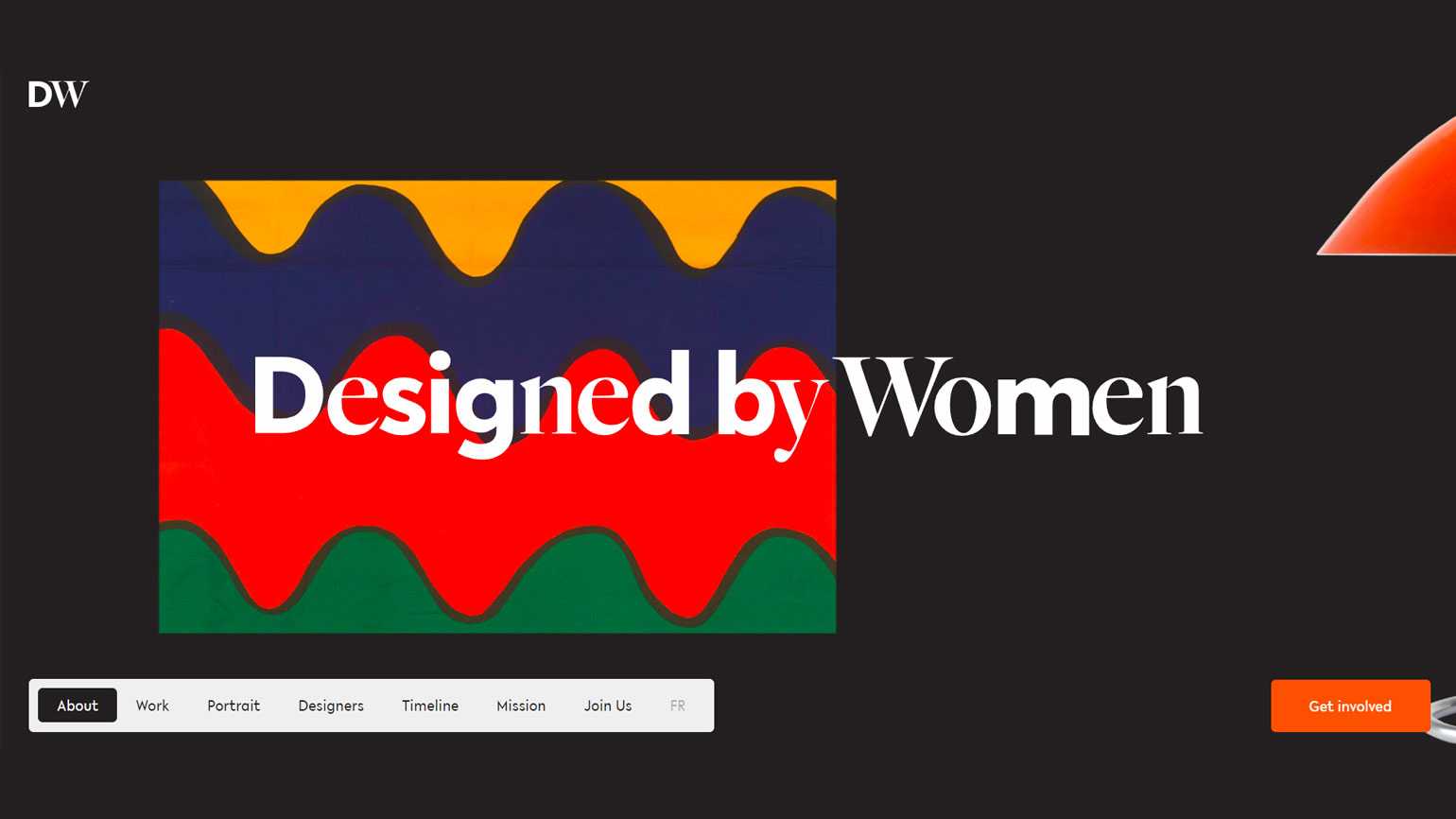

Скриншот: designedbywomen.org
Скриншот: findmy.vitra.com

На фестивальных работах (например, на Awwwards, который я сужу) такое действительно встречается всё чаще, но с обычными сайтами я бы не стала слишком экспериментировать.

Сейчас есть много решений с разделением навигации на разные блоки: одну часть помещают в табы внизу (как в приложении), другую оставляют вверху, но разводят по разным углам экрана. В общем, пытаются её переосмыслить и сделать так, чтобы само расположение элементов, с одной стороны, упрощало взаимодействие для пользователя, а с другой — выглядело более креативно.

Поскролльная анимация набирает обороты — сейчас её можно реализовать даже с помощью конструкторов (вроде Tilda и Webflow), поэтому она «уходит в массы». Если раньше это было «околопремиум»-решение (из-за длительности разработки), то сейчас поскролльную анимацию можно добавить даже на простой сайт и сделать его более иммерсивным.

Вообще, я думаю, главный тренд — это делать сайты вовлекающими, чтобы пользователю хотелось их изучить и повзаимодействовать с ними. Анимация как раз на это и работает.

Мы наблюдаем тренд на эксперименты не только с навигацией, но и в целом со взаимодействием. При этом цель должна быть не просто поэкспериментировать, а улучшить опыт использования. Во втором примере очень крутой сайт — можно подобрать себе стул, исходя из того, сколько времени ты на нём сидишь. Очень простая и эффектная механика взаимодействия.

Дополненная реальность

Это внедрение в интерфейс АR-технологий. Приём используют для большего вовлечения аудитории в продукт. Например, вместо просмотра статичной карты пользователь может побродить по виртуальной улице.

Скриншот: homeety.com

Я вижу трендом дополненную реальность — например, когда сайты представляют собой пространство: картинная галерея, игра.

Мир трансформируется — возможно, через пару лет нам не нужны будут компьютеры, а интернет будет встроен в очки. Сейчас такие сайты вызывают вау-эффект, но зачастую они очень тяжёлые, что замедляет их загрузку и осложняет опыт использования.

Игровой элемент

Это внедрение в интерфейс простых игр. Приём используют для развлечения и большей вовлечённости аудитории. Например, когда человек может позалипать на странице сайта, забивая мячи или играя в пресловутую «змейку». Главное — переосмыслить игру, оставляя место для креатива.

Скриншот: drinkmine.com

Удаление хроматических аберраций в фоторедакторе

В статье мы рассмотрим как ликвидировать искажения на примере редактора Photoshop. Благодаря этому редактору вы сможете исправить большинство различных дефектов и нарушений, возникших в процессе съемки

Как выглядит хроматическая аберрация? Обратите внимание на пример, расположенный ниже:

Цветной кант на шляпе свидетельствует о наличии хроматизма

Она проявляется в виде зелено-красной окантовки по краям шляпы ковбоя. Именно от этой неприятности мы и будем избавляться, причем сделаем это несколькими способами.

Метод 1. Камера RAW

Данный модуль является встроенным, начиная с версии Photoshop СC. В ранних модификациях его придется ставить вручную. Однако если вы постоянно работаете с фотографиями, то это скорее необходимость, чем вынужденная мера.

Откройте снимок в «Камере RAW». Выберите опцию «Коррекция дисторсии» —> «Цветность». Поставьте галочку напротив пункта «Удалить хроматическую аберрацию» и цветная окантовка по полю шляпы исчезнет.

Камера RAW — самый легкий способ устранения аберраций

Метод 2. Размытие по Гауссу

Переместите изображение на рабочую область программы. Сделайте дубликат слоя (Ctrl+J). Далее пройдите по пути «Фильтр» —> «Размытие» —> «Размытие по Гауссу…» и установите значение на 4px. Затем поменяйте параметр наложения для копии слоя на «Цветность». Сравните эффект до и после на скриншотах:

До

После

Метод 3. «Губка»

Хроматические аберрации на фото легко устранить при помощи инструмента «Губка». Все участки, к которым прикасается этот инструмент, обесцвечиваются. Посмотрите местонахождение «Губки» на скриншоте, выберите ее, установите значение нажима на 100% и, приблизив нужную область, аккуратно пройдитесь вдоль краев шляпы.

Работать нужно аккуратно, чтобы случайно не удалить цвет на соседних участках. Данный способ более затратный по времени, чем два других, но если с их помощью не удается достичь приемлемых результатов, то используем «Губку».

Устранить несовершенства можно при помощи инструмента «Губка»

Выставляем ограничение тока на светодиоды

Часто производители завышают уровень подсветки, устанавливая ее почти на максимум. Это делается в рекламных целях для привлечения клиентов с ярким изображением. Однако со временем это может плохо служить и привести к перегоранию светодиода. Владельцы LG TV могут самостоятельно снизить ток, увеличив номинал резистора — специального датчика тока в цепочке светодиодов, соединенных последовательно. Принцип расчета номинала резистора следующий: номинал резистора будет равен значению, обратно пропорциональному протекающему в диодах току.

Для уменьшения тока необходимо увеличить сопротивление токового датчика. Обычно они состоят из пар резисторов с низким сопротивлением. Удаляя одну пару, вы увеличиваете значение датчика, тем самым увеличивая ШИМ (драйвер ШИМ с отрицательной обратной связью) и уменьшая ток в светодиодах. Если удалить две пары резисторов, то ток сократится почти вдвое, и это существенно повлияет на яркость экрана.

Для телевизоров с двумя светодиодами 6 В предусмотрена возможность снижения тока. Датчик тока состоит из шести параллельно подключенных резисторов: 1 Ом, 1 Ом, 1 Ом, 1 Ом, 2 Ом, 8.2 Ом. Суммарное сопротивление в этом случае рассчитывается обратно пропорционально их проводимости. Будет 0.22 Ом. Если вы удалите один резистор 1 Ом, то общее сопротивление увеличится до 0.28 Ом, то ток пропорционально снизится с 250 мА до примерно 190 мА.

Источники

https://ProSmartTV.ru/lg/remont-led-podsvetki.html
https://tv-remont.by/remont-podsvetki-televizora-lg-43uh603v-izobrazhenie-stalo-silno-sinit-dorabotka-bloka-pitaniya-eax66883501-eay64388801-ogranichenie-toka-podsvetki/
https://seeiptv.ru/remont-podsvetki-televizora-lg/
https://remonter.info/remont-led-podsvetki-matricy-televizora-lg-39lb561v/

Устранение неисправности

Чтобы получить доступ к светодиодной ленте, нужно удалить пластиковую рамку, предварительно убрав крепления. Также нужно снять пленки, рассеивающие свет. В телеприемниках с LED-подсветкой светодиоды подключаются последовательно, а значит, если один из них поврежден, остальные гореть не будут. Чтобы устранить поломку, нужно заменить светодиод на новый. Если нет следов подгорания, потребуется проверить каждый по отдельности.

Тестирование планки

Чтобы не тестировать все светодиоды, можно подавать напряжение отдельно на каждую планку. Если лампы на ней целы, она будет светиться. В противном случае нужно прозвонить каждый светодиод на планке. Обычно на ней имеются контакты для подключения мультиметра. Подсоединять щупы следует с соблюдением полярности. При верном подключении целый светодиод светится. Если мультиметр подключен правильно, а лампа не горит или демонстрирует короткое замыкание, это говорит, что она неисправна.

Замена

Чтобы устранить испорченный элемент, нужно снять с него отражающую линзу. Планка закреплена двусторонним скотчем, поэтому для демонтажа нужно прогреть ее феном. Далее следует надежно зафиксировать деталь и прогреть паяльным феном снизу возле светодиода до тех пор, пока не расплавится олово, и лампу не получится отсоединить. Впаивается новый светодиод таким же способом либо очень тонким паяльником.

Если в процессе работы снимаются линзы, нужно учитывать, что они закреплены компаундом – полимерной смолой, выполняющей роль защиты и изолятора

Отсоединять их следует очень осторожно, а устанавливать на прежнее место — с помощью суперклея и в том же положении, чтобы не нарушить фокусировку. Существует еще один способ замены, который актуален, когда расплавить испорченный светодиод практически невозможно

Необходимо при помощи ножовки по металлу выпилить неисправную лампу вместе с частями планки по обеим сторонам. Эти же действия нужно выполнить с новой деталью. После этого необходимо снять краску с дорожек на куске со светодиодом и на планке и аккуратно их спаять.

Завершение ремонта

Завершив работы по замене светодиодов, перед полной сборкой телевизионной панели нужно подключить к планкам напряжение и проверить, горит ли лента

Если все лампы исправно функционируют, необходимо восстановить телеприемник в обратном порядке, выполняя все действия максимально осторожно

После того, как техника собрана, нужно установить ее на исходное место, подключить к сети и включить. Если изображение хорошее, на матрице нет светлых либо темных засветов, а также каких-либо пятен, это говорит о правильно выполненной работе и успешном завершении операции по ремонту LED-подсветки.
