В стране ос. обзор материнской платы msi z97 xpower ac

Разгон

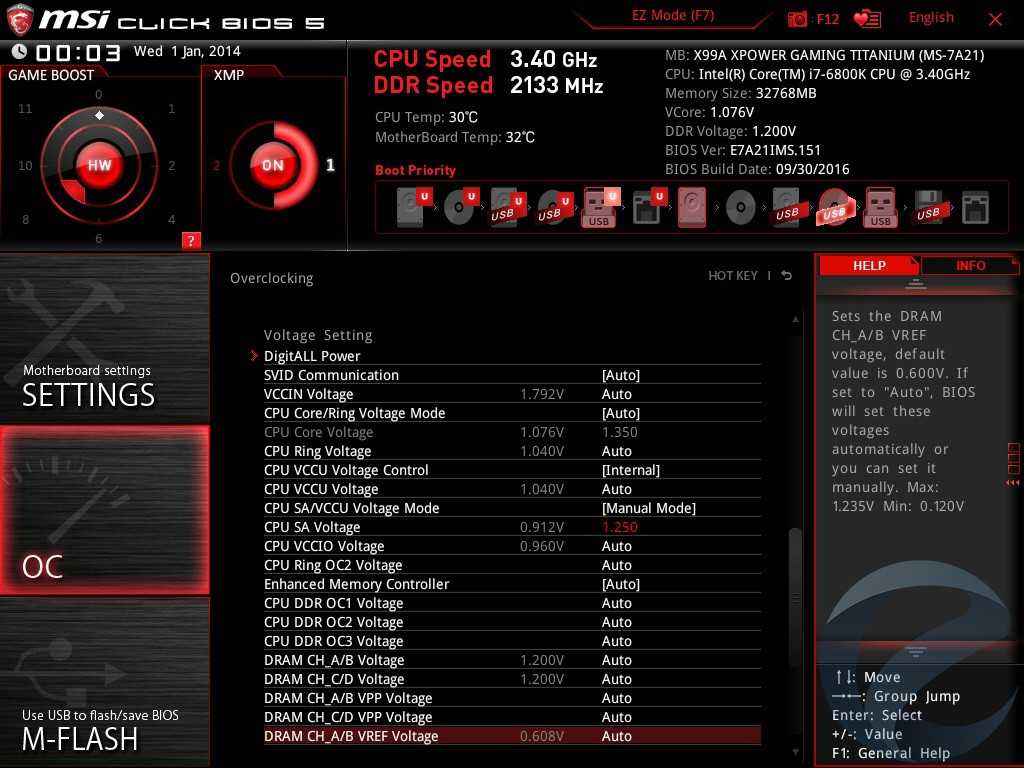

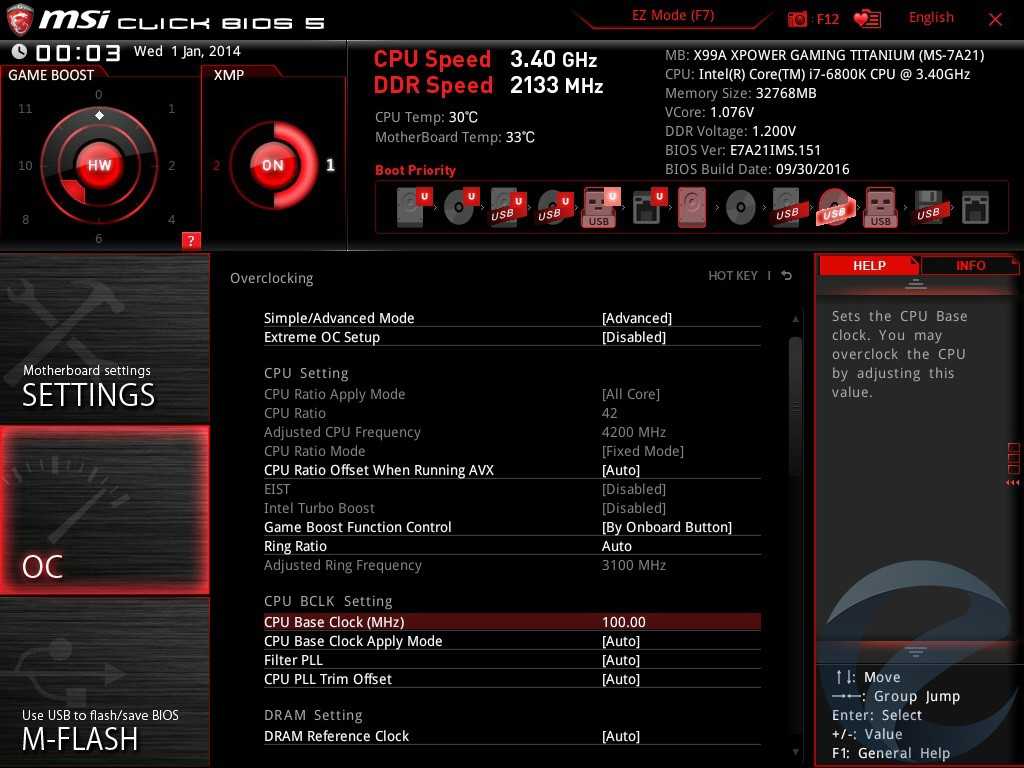

Напомним, что материнская плата MSI X99A XPOWER GAMING TITANIUM имеет расширенные возможности разгона и одной из них является GAME BOOST Knob, позволяющийвыбрать один из вариантов разгона – все остальное сделает сама плата. Например, выбрав с помощью колесика режим 8 для процессора Intel Core i7 6800K в BIOS мы получили частоту 4200 МГц (множитель х42) с автоматическим увеличением напряжений Vcore=1.350V и Vсpu_sa (System Agent)=1.250V.

Однако под нагрузкой в LinX 0.6.5 температура ядер быстро перевалила за отметку 96 °С, и мы прервали тестирование.

4200 МГц в более щадящем для процессора режиме нам не покорились;при этом, выставив множитель х41 (4100 МГц) и снизив напряжение ядер (Vcore) до 1.280 V, температура под нагрузкой не превысила 83 °С.

Упаковка и комплектация

Уже знакомый нам по обзору платы MSI Z170A MPOWER GAMING TITANIUM серебристый дизайн коробкис изображением платы имеется и у упаковки MSI X99A XPOWER GAMING TITANIUM. Отличие – это наличие удобной ручки для переноски.

Коробка имеет обложку, с внутренней стороны которой перечислены особенности платы. Этодизайн, нацеленный на разгон (компоненты уровня Military Class 5, 12-ь фазная система питания), реализация современных высокоскоростных интерфейсов для накопителей (U.2 и M.2 с пропускной способностью до 32 Гбит/сек), интерфейса USB 3.1 Gen2 с разъемами типа А и С (10 Гбит/сек), STEEL ARMOR для слотов PCI-E x16 (металлическая рамка, обеспечивающая повышенную надежность слотов), оптимизация работы сетевых кодеков Intel (проводная Intel I218-V и беспроводной Wi-Fi/Bluetooth Intel 8260), звуковой части Audio Boost 3 с технологией улучшения звука (ПО Nahimic), возможностью подключения светодиодных лент.

Обратная сторона содержит краткое описание отдельных элементов, реализованных на плате, и ее технические характеристики.

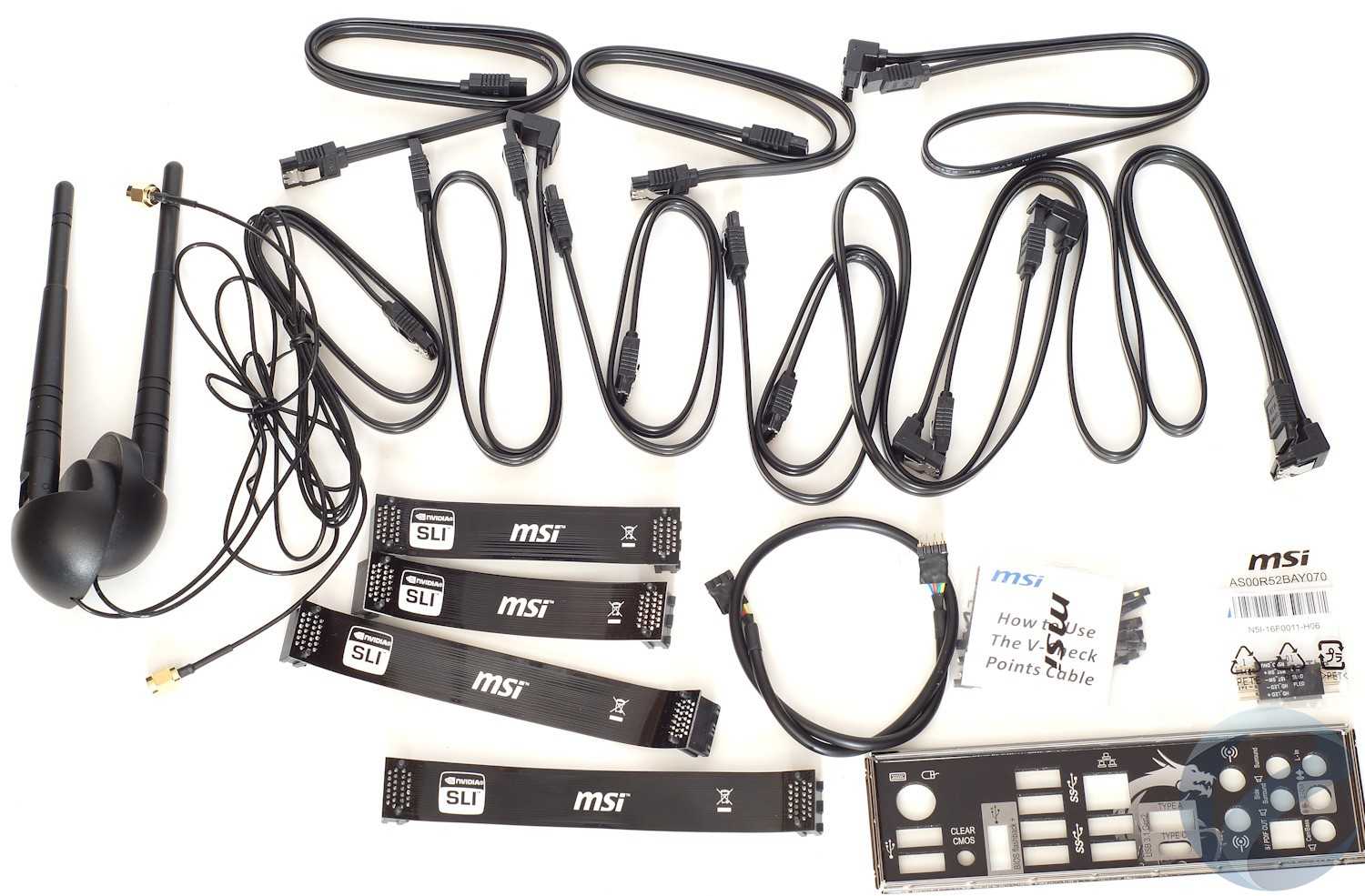

Богатая комплектация подчеркивает топовый уровень материнской платы. В отдельной коробке находится обильное количество информационного материала: краткое и полное руководство пользователя, наклейки на кабели, логотип, информация о результатах тестирования, картонка на дверную ручку «Не беспокоить» и два DVD диска. Также внутри можно найти комплекты кабелей: 10 x SATA, 2 внешних антенны с магнитным креплением, гибкие мосты SLI (2 длинных и 2 коротких), кабель для подключения RGB ленты, заднююпанель ввода-вывода, набор кабелей V-Check для замера напряжений.

Память

1.Поддержка RAID 1
MSI X99S XPower AC

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 1 — технология зеркального дублирования информации на дисках. Обеспечивает повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

2.Поддержка RAID 10 (1+0)
MSI X99S XPower AC

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 10(1+0) — технология чередования и зеркального дублирования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

3.Поддержка RAID 5
MSI X99S XPower AC

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 5 — технология чередования информации на дисках. Имеет более высокую производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные всё равно будут доступны на другом, благодаря использованию технологии невыделенного диска чётности.

4.Поддержка RAID 0
MSI X99S XPower AC

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0 — технология чередования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Недостаток заключается в том, что если один диск выйдет из строя, то данные будут потеряны на всех дисках.

5.Поддержка RAID 0+1
MSI X99S XPower AC

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0+1 — технология чередования и зеркального дублирования информации на дисках. Она имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Также она обеспечивает повышенную безопасность хранения данных, так как, если один диск выйдет из строя, данные будут доступны с другого диска.

Технические характеристики

Сокет: Intel LGA2011-3;
Поддерживаемые процессоры: Intel Core i7 / Extreme Edition (Haswell-E, Broadwell-E);
Чипсет: Intel X99;
Оперативная память: 8 x DIMM DDR4-2133–3466(O.C.), макс. до 128 Гбайт;
Слоты расширения: 5 x PCI-E x16 v3.0 и 1 x PCI-E x1 v2.0 (Слот PCI_E6, U.2 порт и M.2 PCIe 3.0 x4 используют одну шину пропускания).
Режимы работы слотов PCI-E x16: для процессоров с 40-а линиями (x16/x0/x0/x0/x0 или x16/x0/x0/x16/x0 или x16/x0/x0/x16/x8 или x8/x8/x0/x16/x8), для процессоров с 28-ю линиями x8/x8/x0/x16/x8 или x16/x0/x0/x8/x0 или x8/x8/x0/x8/x0 или x8/x8/x0/x8/x4);
Поддержка Multi-GPU: 4-Way AMD CrossFire и 4-Way NVIDIA SLI;
Интерфейсы систем хранения данных: чипсет Intel X99 – 10 x SATA 6 Гбит/сек (2 порт от SATA Express), 1 x слот M.2 (Key M) 2242/2260/2280/22110 (PCIe 3.0 x4 32 Гбит/сек и SATA 6 Гбит/сек), 1 x порт U.2 (PCIe 3.0 x4 NVMe), 1 x порт SATA Express (2 x порта SATA 6 Гбит/сек). Примечание: Порт U.2 не доступен для использования, если в слот PCI_E6 установлено устройство PCIe;
RAID: SATA1–6 порты поддерживают режимы RAID 0, RAID1, RAID 5 и RAID 10;
Порты USB: чипсет ASMedia ASM1142 – 2 x USB 3.1 Gen2 (10 Гбит/сек, тип А и тип С) на задней панели и 2 x USB 3.1 Gen1 (5 Гбит/сек) через коннектор JUSB4, чипсет VIA VL805 4 x USB 3.1 Gen1 (5 Гбит/сек) на задней панели, чипсет Intel X99 – 5 x USB 3.1 Gen1 (5 Гбит/сек) (2 порта на задней панели, 1 внутренний порт тип C, 2 порта через коннектор JUSB3), 7 x USB 2.0 (480 Мбит/сек) (на задней панели, 6 x USB 2.0 (480 Мбит/сек) (3 порта на задней панели, 4 порта доступны через внутренний коннектор USB);
Звук: HD-кодек 7.1, Realtek ALC1150;
Сетевая карта: 1 х 10/100/1000 Мбит/сек, Intel I218-V;
Wi-Fi и Bluetooth: двухдиапазонный чип Intel Dual Band Wireless-AC 8260, Wi-Fi 802.11 a/b/g/n/ac, двухдиапазонный (2.4/5 ГГц) со скоростью до 867Мб/с, двухдиапазонный Bluetooth 2.1, 2.1+EDR, 3.0, 4.0, BLE, 4.2;
Форм-фактор: E-ATX;
Размеры: 30,5 см х 27,2 см.

Разъемы на плате:

1 x 24-pin ATX основной коннектор питания;
1 x 8-pin ATX 12V коннектор питания;
1 x 4-pin ATX 12V коннектор питания;
1 x 4-pin ATX 12V плоский коннектор питания (дополнительное питание слотов PCI-E);
10 x SATA 6Гб/с коннекторов;
2 x коннектора USB 2.0 (поддерживается дополнительно 4 порта USB 2.0);
2 x коннектора USB 3.1 Gen1 (поддерживается дополнительно 4 порта USB 3.1 Gen1);
1 x порт USB 3.1 Gen1 Type-C;
1 x 4-pin коннектор вентилятора CPU;
1 x 4-pin коннектор жидкостной помпы;
2 x 4-pin коннектора вентилятора OPT;
3 x 4-pin коннектора вентилятора системы;
1 x коннектор звуковых разъемов передней панели;
1 x коннектор RGB отладочных светодиодов;
1 x коннектор TPM модуля;
1 x кнопка повторного запуска OC;
1 x кнопка принудительного входа в BIOS;
2 x коннектора для подключения индикаторов и органов управления передней панели;
1 x разъем датчика открытия корпуса.

Порты ввода/вывода задней панели:

1 x комбинированный порт PS/2 для клавиатуры/мыши;
3 x порта USB 2.0;
1 x порт BIOS FLASHBACK+;
1 x кнопка Clear CMOS;
1 x порт USB 3.1 Gen2;
1 x порт USB 3.1 Gen2 Type-C;
6 x портов USB 3.1 Gen1;
1 x порт LAN (RJ45);
1 x коннектор Optical S/PDIF OUT;
5 x звуковых разъемов OFC.

Разъёмы

1.Порты USB 3.2 Gen 1 (через расширение)

Неизвестно. Помогите нам, предложите стоимость.

Количество портов USB 3.2 Gen 1, которые можно добавить с помощью разъемов USB на материнской плате.

2.Порты USB 3.2 Gen 2 (через расширение)

Неизвестно. Помогите нам, предложите стоимость.

Количество портов USB 3.2 Gen 2, которые можно добавить с помощью разъемов USB на материнской плате.

3.порты USB 2.0 (транзитные расширители)

На материнской плате есть контакты в виде штырьковых разъёмов, к которым можно подключить дополнительные USB-порты.

4.разъёмы SATA 3

SATA — это интерфейс, используемый для подключения устройств хранения информации, таких как жёсткие диски и диски Blu-ray. Родная скорость передачи данных у SATA 3 — 6 Гбит/с, что в два раза выше чем у SATA 2. Бывает полезно использовать SSD, т.к. это повышает скорость.

5.разъемы для вентиляторов

Это контактные поверхности на материнской плате, к которым можно подключать вентиляторы. Вентиляторы конечно можно подключать и напрямую к блоку питания, но, подключив их через материнскую плату, мы получаем возможность управления устройствами посредством ПО.

6.порты USB 3.0 (транзитные расширители)

7.M.2 разъемов

M.2 это интерфейс, используемый для подключения различных устройств, главным образом запоминающих устройств, таких как SSD формата M.2. Он является ревизией mSATA и поддерживает гораздо более высокие скорости обмена данными.

8.Есть разъём TPM
MSI X99S XPower AC

Trusted Platform Module (TPM) — компонент, значительно повышающий безопасность. Например, он даёт возможность создания ключей RSA в безопасной среде, минимизируя риск хакерского вторжения.

9.разъемы U.2

U.2 это интерфейс, используемый для подключения устройств различных типов, главным образом запоминающих устройств. По производительности он равен M.2, но U.2 SSD диски изготавливаются в формате обычных 2.5″ SATA дисков, и из-за этого они поддерживают гораздо большие объемы, чем диски mSATA.

Порты

1.Порты USB 3.2 Gen 2 (USB-A)

Неизвестно. Помогите нам, предложите стоимость.

USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют более старый разъем USB-A.

2.Порты USB 3.2 Gen 1 (USB-A)

USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют старый разъем USB-A.

3.Порты USB 3.2 Gen 2 (USB-C)

Неизвестно. Помогите нам, предложите стоимость.

USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют разъем USB-C.

4.Порты USB 3.2 Gen 1 (USB-C)

Неизвестно. Помогите нам, предложите стоимость.

USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют разъем USB-C.

5.порты USB 2.0

Чем больше портов USB 2.0, тем больше устройств, совместимых с USB 2.0, можно подключить к компьютеру.

6.Порты USB 3.2 Gen 2×2

Неизвестно. Помогите нам, предложите стоимость.

USB 3.2 Gen 2×2 был представлен в 2019 году. Он поддерживает скорость до 20 Гбит/с и использует разъем USB-C.

7.Порты USB 4 40Gbps

Неизвестно. Помогите нам, предложите стоимость.

Эта версия USB 4 поддерживает очень высокие скорости до 40 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.

8.Порты USB 4 20Gbps

Неизвестно. Помогите нам, предложите стоимость.

Эта версия USB 4 поддерживает скорость до 20 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.

9.Порты Thunderbolt 4

Неизвестно. Помогите нам, предложите стоимость.

Количество портов USB, совместимых с Thunderbolt 4. Эти порты поддерживают скорость до 40 Гбит/с, включая минимальную скорость PCIe 32 Гбит/с. Это гарантирует, что он может поддерживать два внешних экрана 4K (или один внешний экран 8K).

Страница 1: Тест и обзор: MSI X99S XPOWER AC – отличная материнская плата для оверклокеров

Следующая материнская плата в нашей тестовой лаборатории относится к моделям для оверклокеров, в том числе и экстремальных, она позволяет выжать максимум из процессора Haswell-E с памятью DDR4. Материнская плата MSI X99S XPOWER AC оснащена очень мощной подсистемой питания и готова к новым мировым рекордам разгона. Но остальное оснащение тоже можно назвать вполне убедительным. В нашей статье мы подробно рассмотрим MSI X99S XPOWER AC.

29 августа Intel объявила новое поколение Haswell-E. Кроме флагманского процессора Core i7-5960X также было представлено два «младших» CPU Core i7-5930K и Core i7-5820K. Для новых MSI уже представила ряд материнских плат X99, в том числе две модели для оверклокеров. В нашу тестовую лабораторию поступила «старшая» материнская плата X99S XPOWER AC, но вы можете приобрести и немного урезанную версию X99S MPOWER.

Но перейдём к рассмотрению X99S XPOWER AC. На крупной печатной плате располагаются пять механических слотов PCIe x16 третьего поколения и один слот PCIe 2.0 x1. В общей сложности 14 портов USB 3.0 и семь портов USB 2.0 обеспечивают богатые возможности подключения. Для подключения накопителей доступны восемь портов SATA 6G, интерфейс SATAE и слот M.2. Покупатель получит два порта гигабитного Ethernet и поддержку WLAN стандарта 802.11ac. Наконец, дополняет набор функций фирменная аудио технология Audio Boost от MSI.

Обзор материнской платы MSI X99S XPOWER AC

MSI выбрала для X99S XPOWER AC форм-фактор E-ATX, так что перед покупкой следует убедиться, что материнская плата поместится в ваш корпус. Мы получаем плату из чёрного текстолита с чёрными слотами и портами. Радиаторы добавляют знакомые жёлтые акценты.

Спецификации

Обзор материнской платы MSI X99S XPOWER AC
Функции северного моста/CPU
Формат материнской платы	E-ATX
Производитель и модель	MSIX99S XPOWER
Сокет CPU	LGA2011-v3
Розничная цена	от 17,4 тыс. рублей в России
Сайт производителя
Чипсет	Intel X99 Express
Память и тип	8x DDR4 (четыре канала)
Подсистема памяти	Макс. 128 Гбайт (планками по 16 Гбайт DIMM)
SLI / CrossFire	SLI (4-Way, только для i7-5930K и 5960X), CrossFireX (4-Way)
Встроенные функции
PCI-Express	5x PCIe 3.0 x16 (x16/-/-/-/-, x16/-/-/x16/-, x16/-/-/x16/x8, x8/x8/-/x16/x8 для Core i7-5930K и 5960X); (x16/-/-/-/-, x16/-/-/x8/-, x8/x8/-/x8/-, x8/x8/-/x8/x4 для Core i7-5820K)1x PCIe 2.0 x1
PCI	—
Контроллер Serial ATA, SAS и ATA	8x SATA 6G (6x с поддержкой RAID 0, 1, 5, 10) через Intel X991x SATA Express 10 Гбит/с через Intel X991x M.2 32 Гбит/с
USB	14x USB 3.0 (10x на панели ввода/вывода, 4x через гребёнку), 4x напрямую через Intel X99, 8x через 2x ASMedia ASM1074, 2x через ASMedia ASM1042AE7x USB 2.0 (2x на панели ввода/вывода, 4x через гребёнку, 1x TypA на плате) через Intel X99
Видеовыходы	—
WLAN / Bluetooth	WLAN 802.11a/b/g/n/ac, Bluetooth 4.0 через Intel AC 7260
Thunderbolt	—
LAN	1x Intel I218-V Gigabit-LAN1x Intel I210-AT Gigabit-LAN
Аудио	8-канальный аудио кодек Realtek ALC1150 + 2x Texas Instruments OPA1652

» Fotostrecke

На чёрной коробке спереди красуется крупная буква X, по центру приведено название модели. Сверху можно заметить логотип MSI, снизу – OC. В правом верхнем углу X напечатаны два логотипа Intel.

Комплект поставки

Вместе с материнской платой вы получите следующие аксессуары:

Заглушку ввода/вывода
Руководство материнской платы, DVD с драйверами и программным обеспечением
Руководство по программному обеспечению, DVD с драйвером Wi-Fi
Руководство по разгону
Шесть кабелей SATA
Комплект OC FAN Stand
Антенны WLAN
Delid Die Guard
OC Backplate для разгона жидким азотом
Комплект eSATA
Вывеску на дверь MSI OC
Наклейку MSI OC
Два коротких и два длинных мостика 2-way SLI
M-Connectors
Переходник V-checkpoint
Флэш-брелок MSI OC Pen Drive на 8 Гбайт
Наклейки на кабели подключения накопителей
Руководство по быстрой установке
Руководство по установке Wi-Fi / BT4.0
Обзорная карта материнской платы

Список аксессуаров довольно длинный. Покупатель получит всё необходимое и многочисленные бонусы. В том числе MSI Delid Die Guard и MSI OC Backplate, которые будут интересны экстремальным оверклокерам с жидким азотом.

<>Тест и обзор: MSI X99S XPOWER AC – отличная материнская плата для оверклокеровMSI X99S XPOWER AC | Функции и раскладка (1)

Общая информация

1.имеет Wi-Fi
MSI X99S XPower AC

Устройство может подключаться к Wi-Fi.

2.поддерживает Wi-Fi 6 (802.11ax)
MSI X99S XPower AC

Wi-Fi 6, выпущенный в 2019 году, основан на стандарте беспроводной сети IEEE 802.11ax. Разработанный для работы во всех полосах частот от 1 до 6 ГГц, он предлагает более высокие скорости передачи данных и меньшую задержку по сравнению с предыдущими технологиями Wi-Fi.

3.поддерживает Wi-Fi 6E
MSI X99S XPower AC

Wi-Fi 6E был анонсирован в 2020 году и имеет ряд преимуществ по сравнению с Wi-Fi 6. Помимо диапазонов 2,4 ГГц и 5 ГГц, он может работать в диапазоне 6 ГГц, что обеспечивает более высокие скорости и чрезвычайно низкую задержку.

4.Интерфейс 802.11ac WiFi
MSI X99S XPower AC

Беспроводной 802.11ac работает на частоте 5 ГГц, а также на 2,4 ГГц (двухдиапазонный WiFi). Предлагает более высокую скорость передачи данных, повышенную надёжность и более оптимальный принцип энергопотребления. Даёт преимущества для игр и видеопотоков HD.

5.Есть Bluetooth
MSI X99S XPower AC

Bluetooth — беспроводная технология, позволяющая с лёгкостью передавать данные между устройствами: смартфонами, планшетниками и компьютерами.

6.версия Bluetooth

Bluetooth — это стандарт беспроводной технологии, который позволяет передавать данные между устройствами, расположенными в непосредственной близости, с использованием коротковолновых сверх высокочастотных радиоволн. Более новые версии обеспечивают более быструю передачу данных.

7.Легко разгоняется
MSI X99S XPower AC

Разгон системы — обычная, хоть и сложная процедура, но некоторые производители предусматривают кнопку или программу, в которых с одного нажатия можно разогнать компьютер и получить более высокую производительность.

8.имеет подсветку RGB
MSI X99S XPower AC

Подсветка RGB позволяет вам выбирать между миллионами цветов и настраивать внешний вид компонентов вашего ПК.

9.Легко сбрасывать BIOS
MSI X99S XPower AC

На задней панели материнской платы есть кнопка или тумблер для очистки памяти CMOS, который сбрасывает настройки BIOS на заводские. Эта функция применима в ситуациях, когда в BIOS что-то не так настроено, из-за чего компьютер не грузится. При этом не надо открывать корпус и искать джампер CMOS.

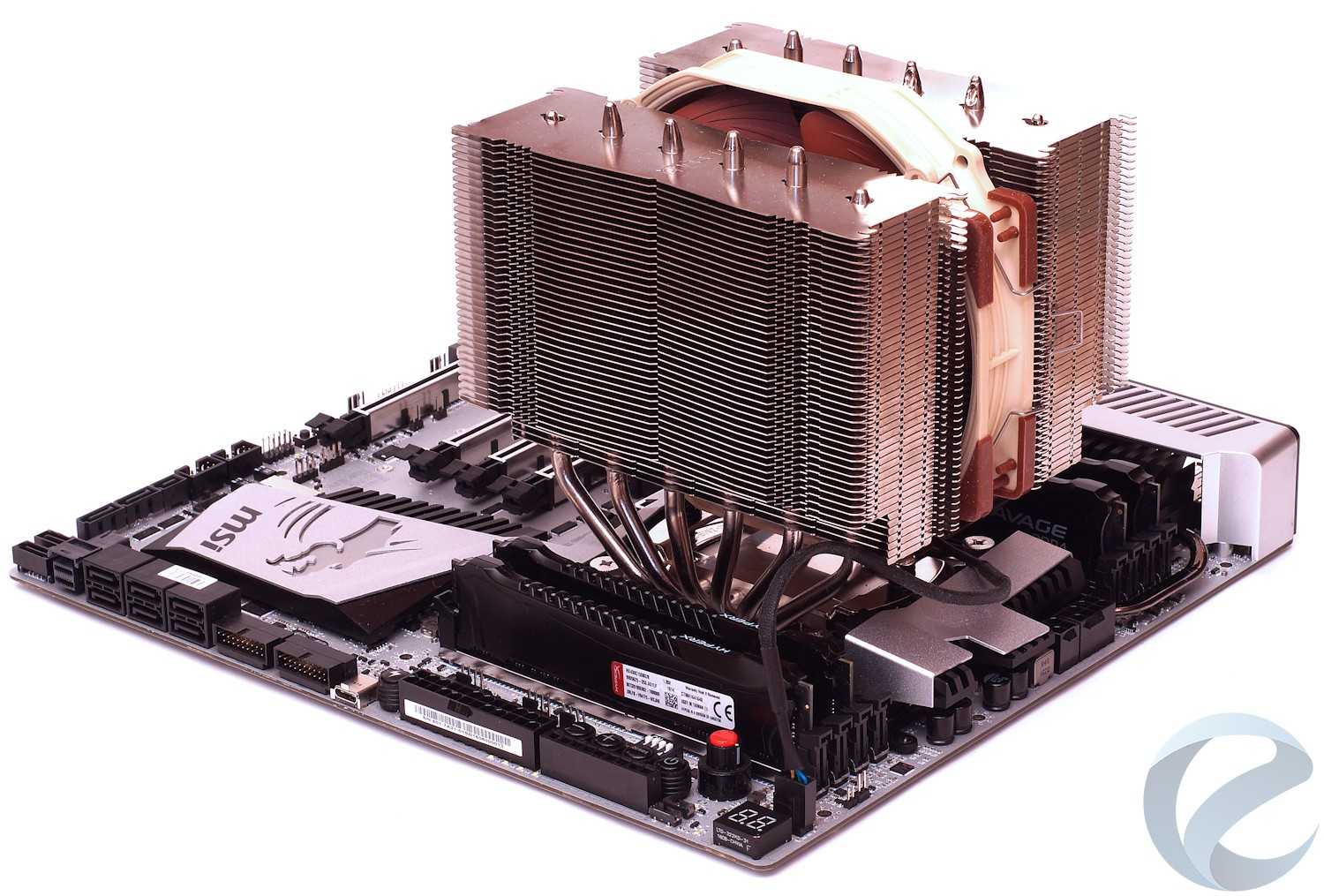

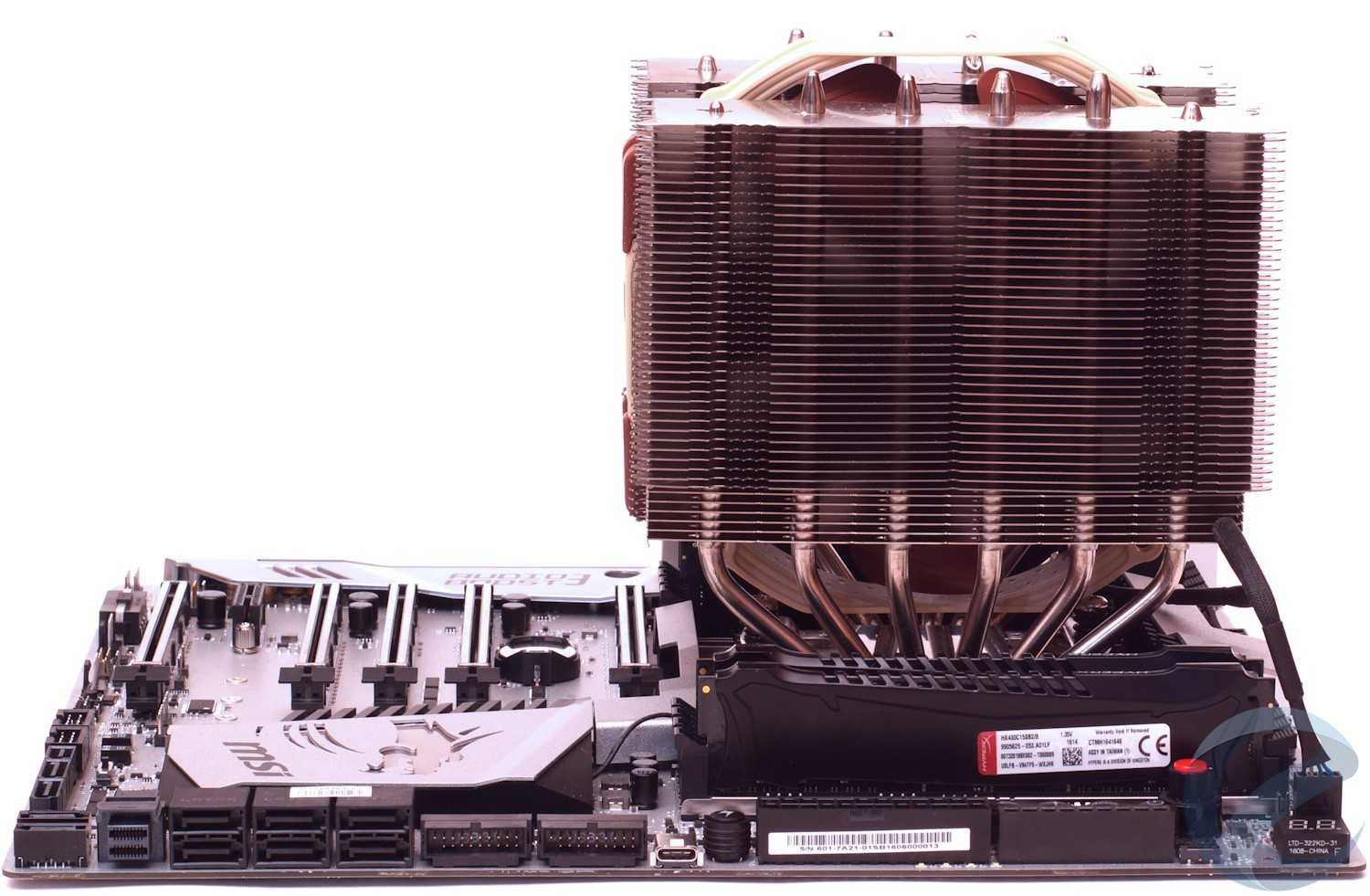

Тестовый стенд

Процессор Intel Core i7 6800K
Материнская плата MSI X99A XPOWER GAMING TITANIUM
Система охлаждения Noctua NH-D15 (с одним вентилятором)
Термоинтерфейс ARCTIC MX-2
Оперативная память 4 x 8 Гбайт DDR4-3000 Kingston HyperX Savage HX430C15SB/8
Видеокарта PowerColor PCS+ R9 380 4 GB (AXR9 380 4GBD5-PPDHE)
Накопители SSD Kingston HyperX Fury 240 Gb
Блок питания be quiet! Straight Power E9 450W
Корпус открытый стенд

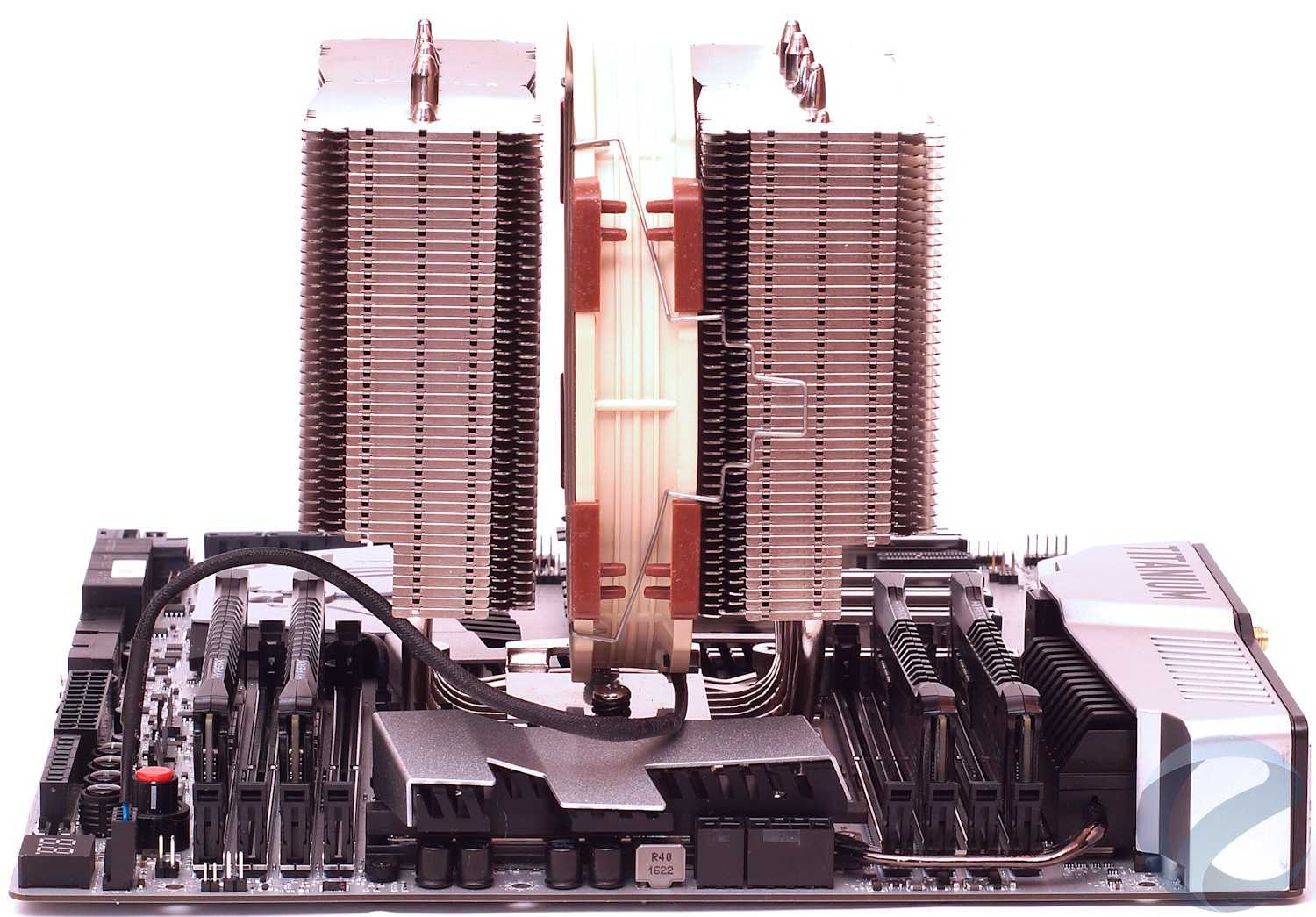

Основная проблема с материнской платой MSI X99A XPOWER GAMING TITANIUM может возникнуть при желании использовать габаритный/широкий кулер, например, такой как Noctua NH-D15 (ширина 150 мм), который сделает невозможным установку видеокарты в самый верхний слот PCI-E x16. Как следствие, для получения максимальной пропускной способности видеокартыпридется использовать процессор с 40-а линиями PCI-E и слот PCI_E4 (х16). А если ставить видеокарту в самый верхний слот PCI-E x16, то будет нужен «узкий» кулер или, как наиболее оптимальный вариант,переход на систему жидкостного охлаждения.

Учитывая используемый кулер, мы установили видеокарту PowerColor PCS+ R9 380 4 GB в слот PCI_E4 с режимом работы х8, так как процессор Intel Core i7 6800K имеет только 28 линий PCI-E.
