Страница 1: Тест и обзор: In Win H-Tower (CA-070-IW) – корпус-трансформер за 2.400 евро
Можно вспомнить времена, когда корпуса за 400 евро казались безумно дорогими премиальными моделями. Или когда все компоненты в корпусе приходилось прикручивать с помощью отвертки. Но до сих пор мы не встречали корпусов, которыми можно управлять с помощью приложения. По крайней мере, пока In Win не представила H-Tower…
Компания In Win уже не в первый раз радует довольно интересными корпусами. Те же корпуса из линейки Signature тайваньской компании были не всегда практичными, но отличались уникальным дизайном. Это касается различных моделей H-Frame, D-Frame, S-Frame, но последний корпус Signature оставляет их далеко позади. Корпус H-Tower можно назвать мечтой компьютерного гика, нежели банальным корпусом.
» Fotostrecke
На первый взгляд, перед нами массивный, но вполне типичный корпус E-ATX. Снаружи он отделан качественными и толстыми алюминиевыми панелями. Но пульсирующая подсветка внутри намекает, что за благородным фасадом скрывается не совсем обычный интерьер. После нажатия кнопки H-Tower буквально оживает. Лазером подсвечиваются границы безопасной зоны, в которой не должно быть объектов и людей. Как будто по взмаху волшебной палочки алюминиевые панели отходят вбок. Сегмент с материнкой платой поднимается и медленно поворачивается, пока не примет горизонтальное положение. В таком состоянии владельцу дорогого корпуса будет удобнее работать с компонентами.
Конечно, в таком корпусе вряд ли стоит собирать обычную систему. Если вы приобрели H-Tower за 2.399,99 евро, то и на high-end компоненты бюджет тоже наверняка есть. Цена действительно рекордная, и за такие деньги корпус может автоматически (возможно управление через приложение) открываться и закрываться. Вряд ли подобная революционная модель завоюет массовый рынок. Тем более, что производство штучное: планируется выпустить всего 30 корпусов каждого цвета. В Германии корпуса H-Tower можно будет приобрести в магазине Caseking.de, начиная с 17 февраля. По России у нас нет информации.
Коробка с аксессуарами необычно крупная. Но причина кроется в комплектном блоке питания. Корпус H-Tower питается не через БП системы, а через собственный внешний блок питания. Причем он довольно мощный – до 120 Вт. Мы провели измерения, корпус при открытии/закрытии потреблял всего порядка 18 Вт, так что причина такого запаса мощности нам не понятна. Вы получите салфетку для протирки корпуса, полезный удлинитель кабеля EPS, адаптер USB, несколько кабельных затяжек, аксессуары монтажа и руководство пользователя на английском.
Перед тем, как мы перейдем к тестам, позвольте привести описание корпуса в табличном виде:
| Спецификации: In Win H-Tower | |
| Модельный номер: | In Win H-Tower Limited Edition (ROG Certified) |
| Материал: | Алюминий, сталь |
| Габариты: | Закрытый: 322 x 617 x 502 мм (Ш x В x Г) Открытый: 680 x 620 x 785 мм (Ш x В x Г) |
| Форм-фактор: | E-ATX (12″ x 13″), ATX, Micro-ATX |
| Отсеки накопителей: | 1x 3,5″ (внутренний, за лотком материнской платы), 4x 2,5″ (внутренние, с обеих сторон лотка материнской платы) |
| Вентиляторы: | 3x 120 мм (сверху, опционально) |
| Вес: | нетто 23 кг, брутто 32 кг |
| Цена: | 2.399,99 евро (обе версии) |
Мы рекомендуем посмотреть видеоролик распаковки и первого знакомства с In Win H-Tower, где мы также покажем открытие и закрытие корпуса.
<>Тест и обзор: In Win H-Tower (CA-070-IW) – корпус-трансформер за 2.400 евроIn Win H-Tower | Внешний вид (1)
Пример установки

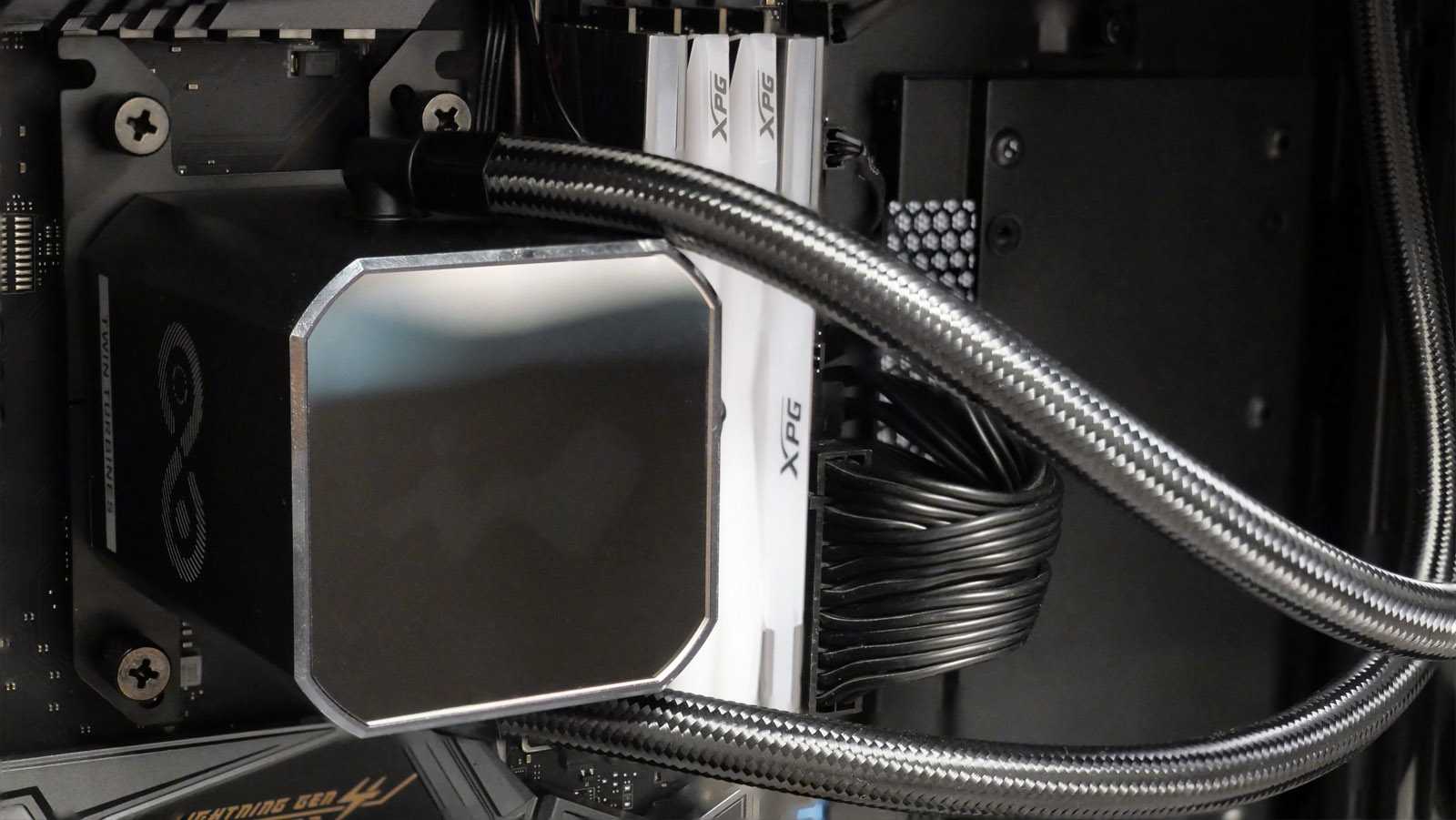

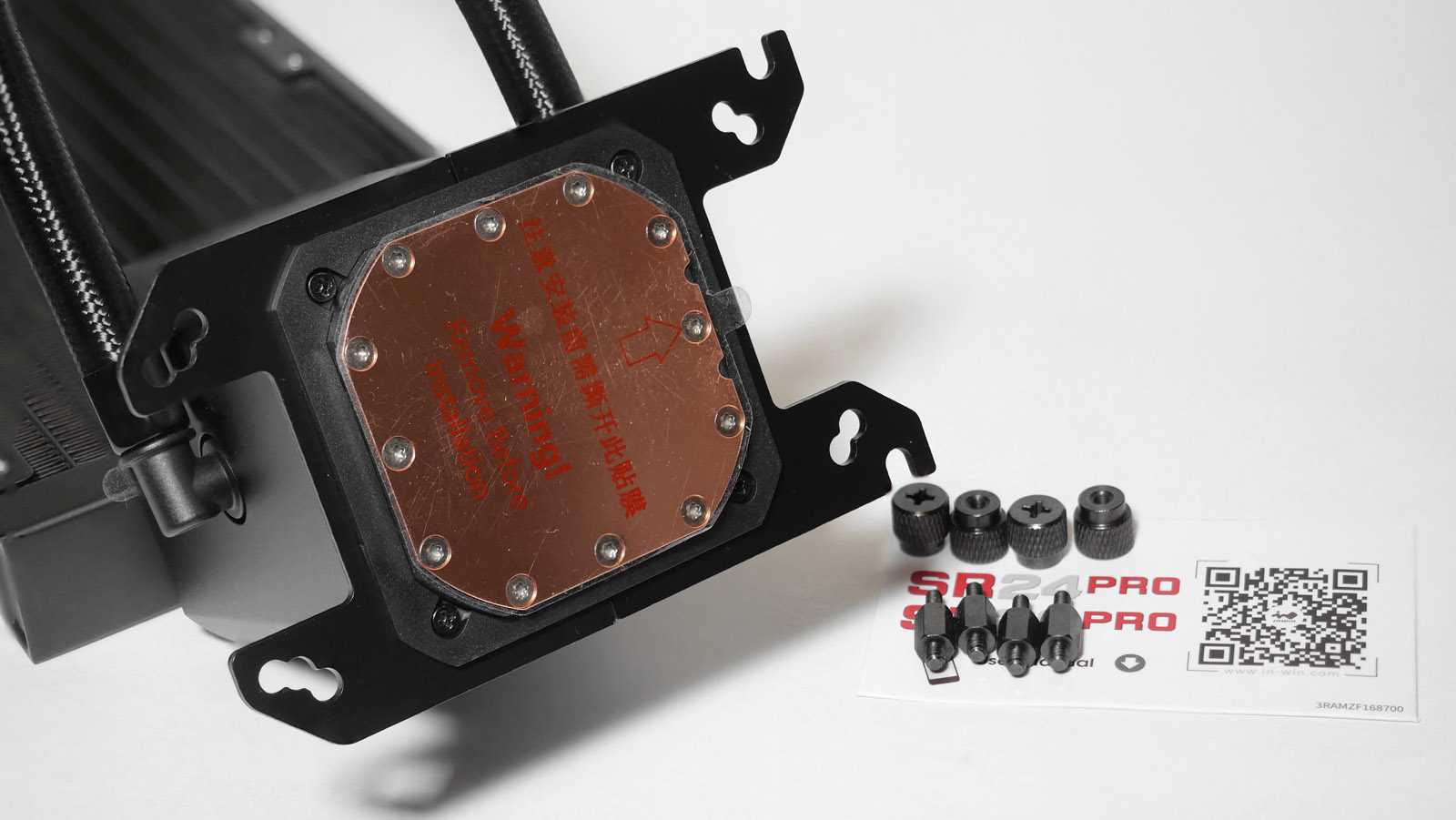

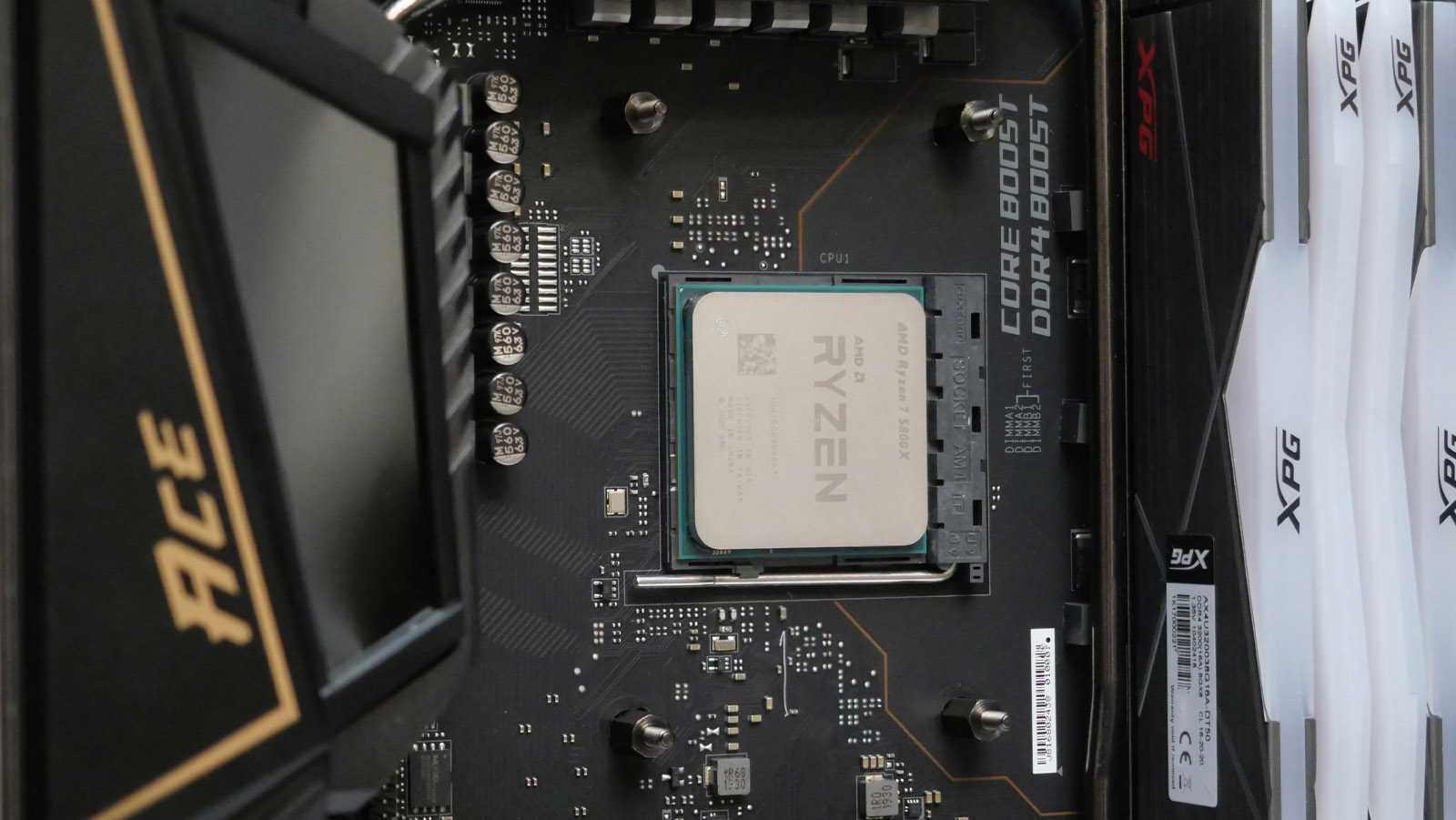

Тестовая сборка выполнялась на стенде с процессором AMD Ryzen 7 5800X для сокета AM4. Подготовка креплений водоблока — простой процесс. В специальные пазы вокруг медной пластины устанавливаются половинки специальных универсальных направляющих пластин с вырезами для креплений сокетов AMD. Пазы допускают установку с поворотом на 90 и 180 градусов в зависимости от особенностей конкретной конфигурации собираемого ПК и для снижения напряжения на шлангах.
Остаётся только нанести термопасту и прикрутить водоблок на подготовленный крепеж четырьмя колпачковыми гайками с накатанной головкой и шлицем под отвёртку.

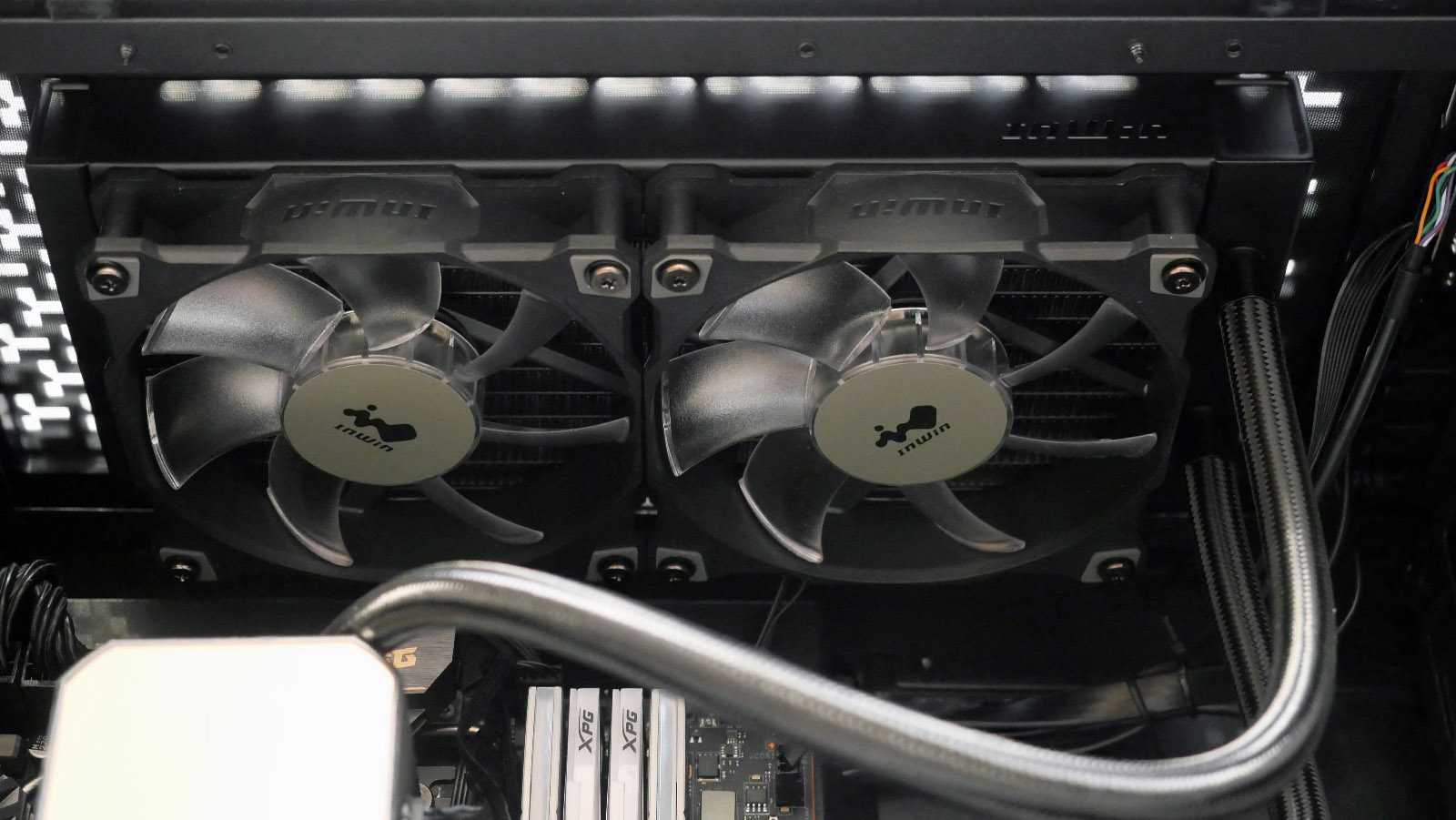

Крепление радиатора при наличии в корпусе посадочного места для двухвентиляторных систем охлаждения типоразмера 240-мм не имеет особенностей и осуществляется стандартным способом на двенадцать комплектных винтов.
Подключение двух проводов осуществляется по схеме, обозначенной в инструкции к устройству.
Страница 1: Четыре ядра Comet Lake против четырех Ice Lake: тест Acer Aspire 5 с процессором Core i5-10210U
Недавно мы провели тесты Core i7-1065G7 на основе поколения Ice Lake и сравнили результаты с Core i7-10710U на Comet Lake. Четыре ядра против шести, 10 нм против 14 нм, так что сравнение получилось интересным. Но из-за разного числа ядер его нельзя было назвать полноценным. Сегодня мы добавляем результаты тестов Core i5-10210U в ноутбуке Acer Aspire 5. Процессор поколения Comet Lake опирается на четыре ядра, что позволяет сравнить четыре против четырех.
Сравнивать производительность процессоров в ноутбуках нелегко. Конечно, Intel указывает тепловой пакет, но механизмы Boost стали намного более сложными. Они позволяют процессору на небольшое время превысить номинальный уровень энергопотребления. Добавим к этому и конфигурируемый TDP. Например, Core i7-10710U может работать на 15/25 Вт, но также и на 45 Вт. Процессор Core i7-1065G7 может потреблять до 25 Вт. Кроме того, на производительности сказывается и система охлаждения. Которая должна обладать достаточным потенциалом, чтобы своевременно отводить тепло от процессора.
Подписывайтесь на группы Hardwareluxx ВКонтакте и , а также на наш канал в Telegram (@hardwareluxxrussia).
| Ядра/ потоки | Базовая частота | 1C Boost | All Core Boost | Кэш | TDP | |
| Core i7-10710U | 6/12 | 1,1 ГГц | 4,7 ГГц | 3,9 ГГц | 12 MB | 15/25 Вт |
| Core i7-10510U | 4/8 | 1,8 ГГц | 4,9 ГГц | 4,3 ГГц | 8 MB | 15/25 Вт |
| Core i5-10210U | 4/8 | 1,6 ГГц | 4,2 ГГц | 3,9 ГГц | 6 MB | 15/25 Вт |
| Core i3-10110U | 2/4 | 2,1 ГГц | 4,1 ГГц | 3,7 ГГц | 4 MB | 15/25 Вт |
| Core i7-10510Y | 4/8 | 1,2 ГГц | 4,5 ГГц | 3,2 ГГц | 8 MB | 4,5/7/9 Вт |
| Core i5-10310Y | 4/8 | 1,1 ГГц | 4,1 ГГц | 2,8 ГГц | 6 MB | 5,5/7/9 Вт |
| Core i5-10210Y | 4/8 | 1,0 ГГц | 4,0 ГГц | 2,7 ГГц | 6 MB | 4,5/7/9 Вт |
| Core i3-10110Y | 2/4 | 1,0 ГГц | 4,0 ГГц | 3,7 ГГц | 4 MB | 5,5/7/9 Вт |
Процессор Core i5-10210U может работать с тепловым пакетом между 10 и 25 Вт, номинально он указан 15 Вт. По сравнению с Core i7-10710U мы получаем не только меньшее число ядер, поскольку в промежутке есть еще 4-ядерный процессор Core i7-10510U, но и меньшие тактовые частоты. Core i5-10210U можно назвать базовой моделью поколения Comet Lake-U с четырьмя ядрами.
В нашем случае процессор Core i5-10210U работал в ноутбуке Acer Aspire 5:
| Процессор: | Intel Core i5-10210U |
| Процессор — число ядер: | 4 |
| Процессор — тактовая частота: | 1,6 ГГц |
| Процессор — частота Turbo: | 4,2 ГГц |
| Процессор — техпроцесс | 14 нм |
| Процессор — кэш-память | 6 MB |
| Оперативная память | 8 GB — DDR4-2400 (один канал) |
| Видеокарта | NVIDIA GeForce MX250 |
| Видеокарта — видеопамять | 2 GB GDDR5 |
| Жесткий диск/SSD | 1x 1 TB NVMe-SSD |
| Дисплей | |
|---|---|
| Разрешение: | 1.920 x 1.080 пикселей60 ГцIPS (матовый) |
| Интерфейсы | |
| HDMI: | 1 |
| DVI: | — |
| DisplayPort | — |
| USB 2.0: | 1 |
| USB 3.1 Gen1: | 3 |
| USB 3.1 Gen2: | |
| USB Type C: | 1 |
| Thunderbolt 3: | — |
| Аудио: | 1x 3,5 мм аудио |
| Корпус | |
| Аккумулятор: | 48 Вт∙ч |
| Материал: | Пластик |
| Габариты: | 364 x 250 x 18 мм |
| Вес | 1,8 кг |
| Цена и гарантия | |
| Цена: | €700 (48.400 ₽) |
| Гарантия: | 24 месяца |
Позвольте подробнее рассказать о тестируемом Acer Aspire 5 A515-54G. В России ноутбук пока не появился, в Европе цена составляет €700 (48.400 ₽), то есть мы получаем модель среднего уровня. Так что на металлический корпус или дисплей UHD рассчитывать не стоит. Aspire 5 — 15-дюймовый ноутбук с 15,6″ дисплеем с разрешением 1.920 x 1.080 пикселей. Частота обновления панели IPS составляет 60 Гц.
Процессор Core i5-10210U дополняется видеокартой NVIDIA GeForce MX250 с 2 Гбайт памяти GDDR5. Оперативная память DDR4-2400 объемом 8 Гбайт установлена одной планкой. Таким образом, память работает в одноканальном режиме, что сказывается на производительности. В качестве накопителя установлен NVMe SSD на 1 Тбайт. Жесткого диска нет, как и оптического привода. Ноутбук предлагает 1x HDMI, 1x USB-C 3.0, 2x USB-A 3.0, 1x USB-A 2.0 и 1x RJ45.
Учитывая цену, пластиковый корпус вполне ожидаем. Габариты ноутбука составляют 364 x 250 x 18 мм, вес — 1,8 кг. Аккумулятор на 48 Вт·ч обеспечивает время автономной работы на протяжении семи часов.
Недавно мы уже публиковали тест Acer Aspire 5 с процессором AMD Ryzen 5 3500U.
На следующей странице приведены тесты.
<>Четыре ядра Comet Lake против четырех Ice Lake: тест Acer Aspire 5 с процессором Core i5-10210UТесты
Тестирование
Работа системы охлаждения оценивалась на самосборном стенде на базе процессора AMD Ryzen 7 5800X с конфигурацией, указанной в таблице ниже. Мониторинг температуры осуществлялся через программу HWiNFO версии 7.14. Стресс-тестирование процессора проводилось утилитами Prime95 30.4 build 8 (Small FFTs) и Furmark 1.28.0.0 (CPU Burner 0.1.0) при включенном в ОС Microsoft Windows 10 Pro профиле производительности AMD Ryzen Balanced. Дополнительно анализировалась средняя температура процессора в процессе игры FarCry 5. Измерение шума выполнялось прибором Актаком АТЕ-9015 с расстояния 1 метр в помещении без специальной подготовки с фоном менее 30 дБА.
Конфигурация тестового стенда
| Тип комплектующих |
Модель |
| Материнская плата | MSI MEG X570 ACE (BIOS: 7C35v1G4 beta от 27.09.2021) |
| Процессор | AMD Ryzen 7 5800X |
| Система охлаждения процессора | InWin SR24 Pro |
| Термоинтерфейс | ARCTIC MX-4 |
| Оперативная память |
2 х ADATA XPG Spectrix D DDR4-3200 8 ГБ (AX4U320038G16A-DT50) 2 х ADATA XPG Spectrix D60G DDR4-3200 8 ГБ (AX4U320038G16A-DT60) |
| Системный накопитель | M.2 NVMe SSD Patriot Viper VPR100 512 ГБ |
| Накопитель для хранения данных | M.2 NVMe SSD Seagate FireCuda 510 2 ТБ |
| Видеоадаптер | MSI GeForce RTX 2060 VENTUS OC 6 ГБ |
| Блок питания | Thermaltake Toughpower PF1 ARGB 1050W |
| Корпус | Thermaltake Divider 500 TG Air |
| Операционная система | Microsoft Windows 10 Professional x64, версия 20H2 со всеми обновлениями на 25.10.2021 |
| Температура в помещении | ~28 °C |

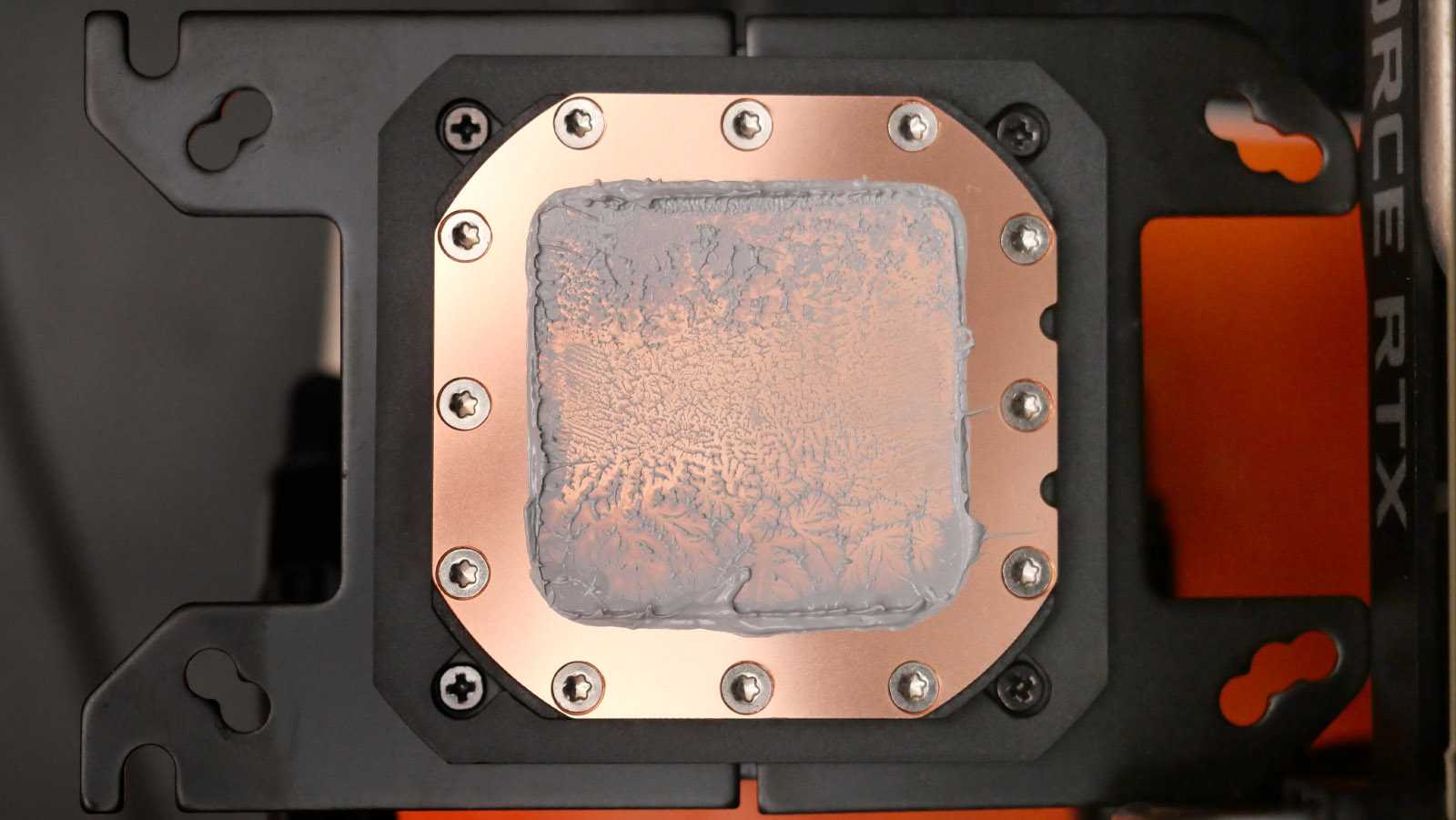

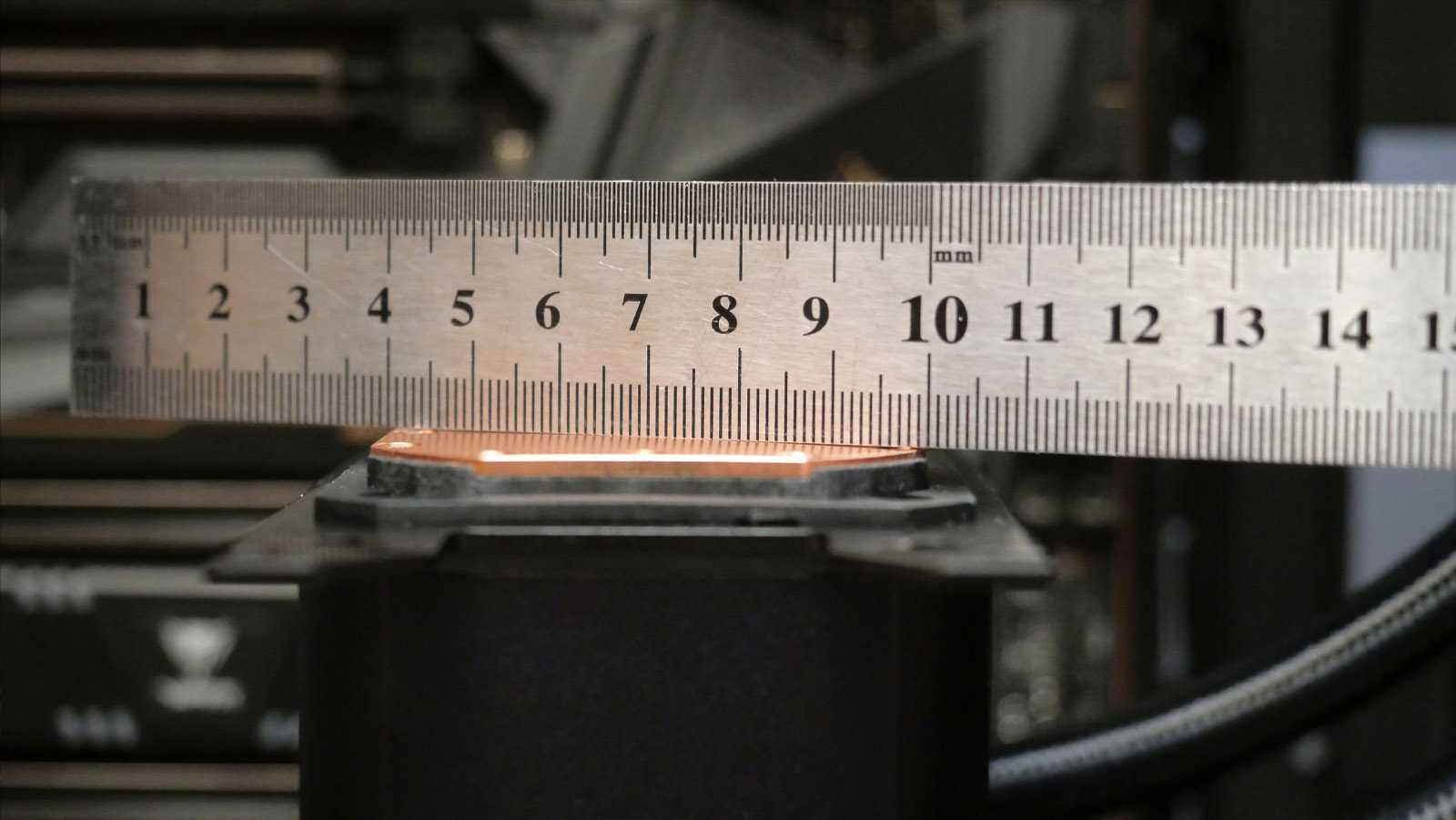

Основание водоблока и термопаста
В комплекте c InWin SR24 Pro прилагается небольшой шприц с термопастой. Его содержимого достаточно для двукратной установки. Паста имеет густую консистенцию, тяжело наносится на медную поверхность и плохо разравнивается. Вследствие этого в тестовой конфигурации использовалась термопаста ARCTIC MX-4. С ней пятно контакта теплосъёмной пластины водоблока с теплораспределительной крышкой процессора получилось нормальное, с акцентом на прижим в центре.

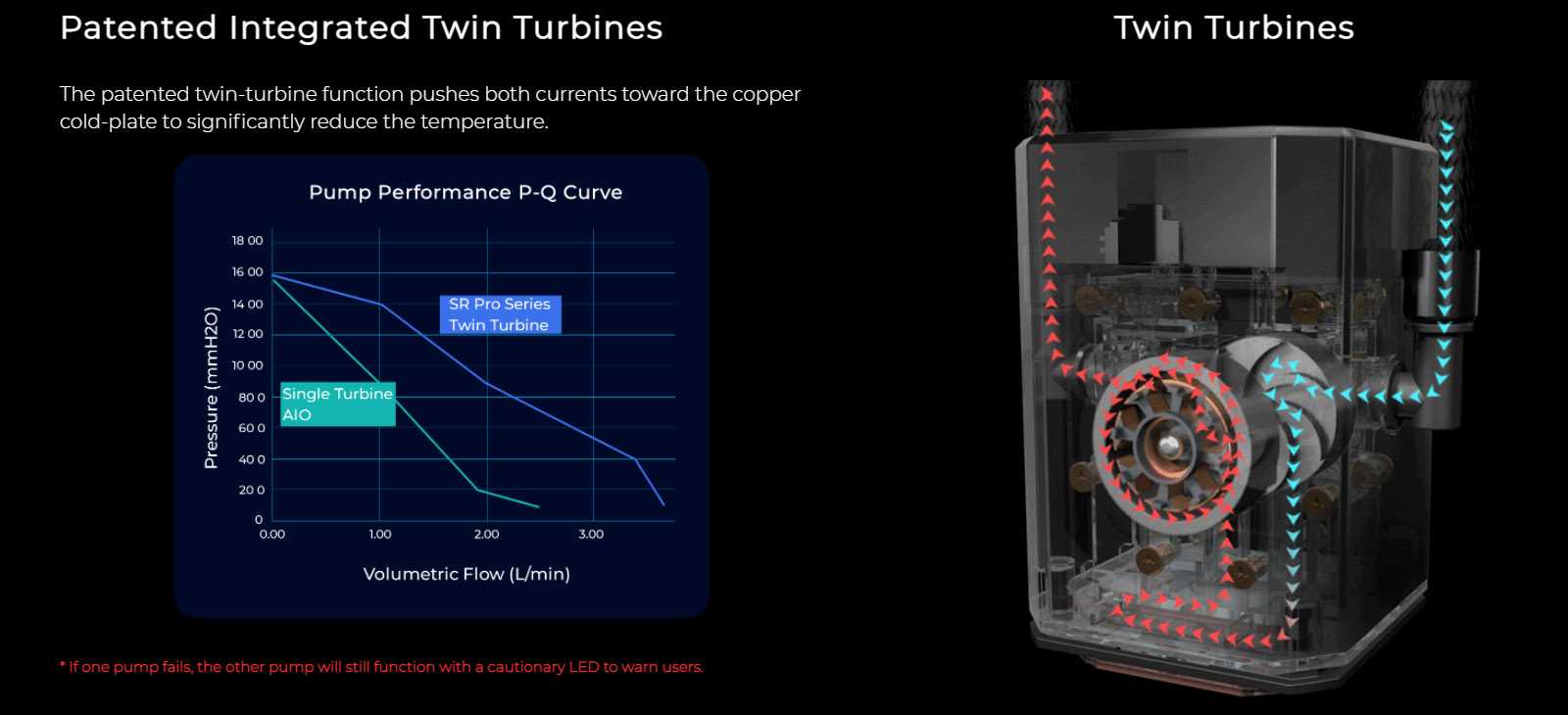

Скорость и шум помпы
Увеличение количества роторов в помпе сказалось на звуке, издаваемом в процессе работы. Она не бесшумная и на при малых оборотах вентиляторов характерный звук заметен при близком расположении системного блока рядом с пользователем. Мониторинга скорости работы именно помпы нет и по неизменяемому звуку под разной нагрузкой можно предположить, что она работает всегда на фиксированных максимальных оборотах. Шум с расстояния в 1 метр составил 30,3 дБА.
Скорость и шум вентиляторов
Вентиляторы InWin Jupiter AJF120 на тестовом стенде стабильно работали в диапазоне скоростей от 680 до 2400 оборотов в минуту.
Вентиляторы эффективные, но закономерно шумные. Более-менее комфортный уровень шума генерируется при скорости до 1000 оборотов в минуту. На максимуме шум двух вентиляторов с расстояния 1 метр достигал 50 дБА. Это некомфортное значение, даже при расположении системного блока под компьютерным столом.
Стресс-тестирование
При программной нагрузке тестового стенда утилитами Prime95 и Furmark CPUBurner, в ходе которой фиксировалось потребление процессора на уровне CPU Package Power равно 120-140 Вт, система охлаждения показала хорошие для своего типоразмера результаты охлаждения процессора AMD Ryzen 7 5800X. Для примера на диаграмме ниже приведено сравнение с другими СЖО типоразмеров 240 и 360 мм в сопоставимых условиях. Особенно порадовала низкая температура в реальном игровом применении, которая обеспечивалась благодаря производительной помпе и повышенной циркуляции охлаждающей жидкости в контуре.

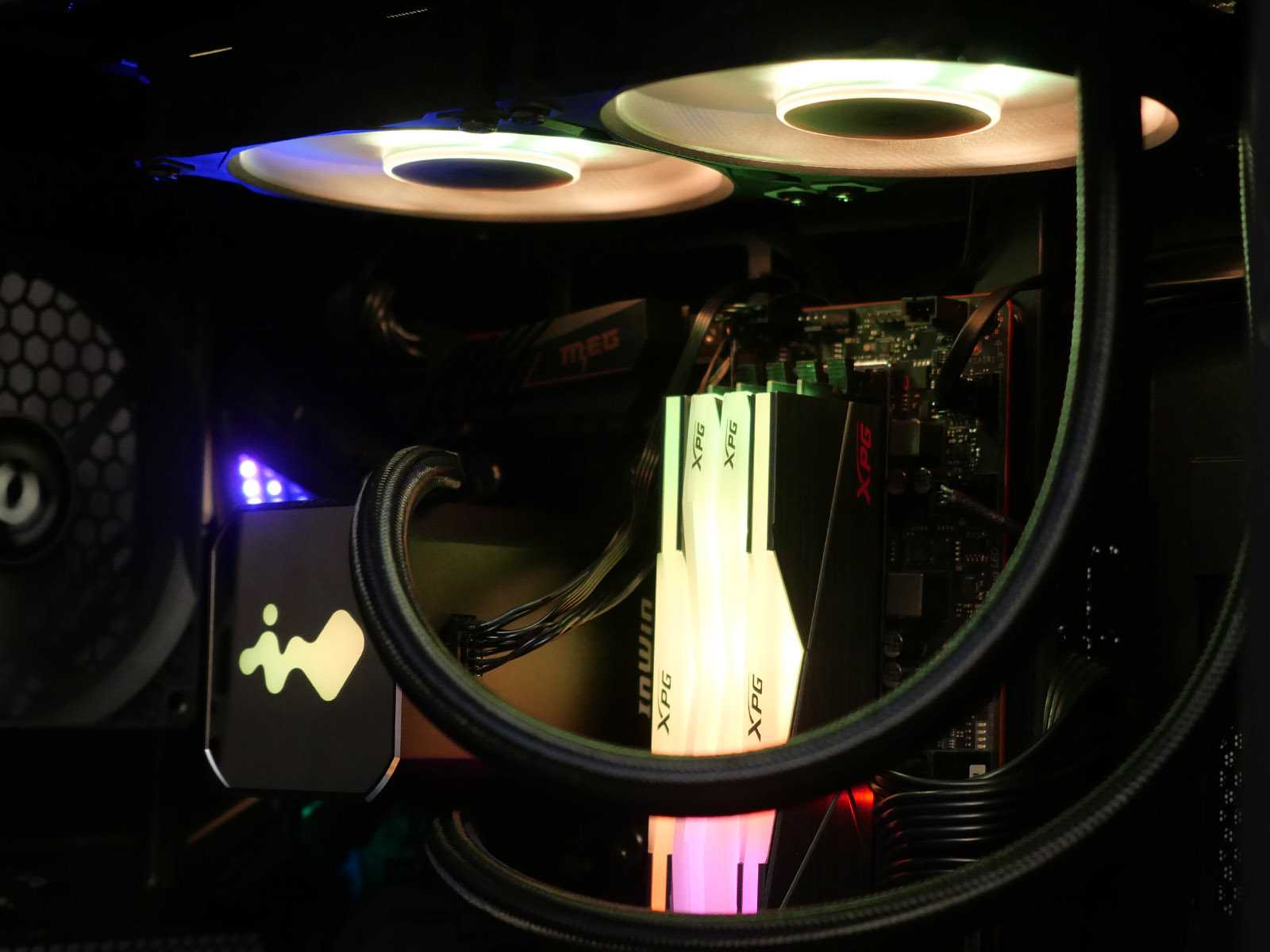

Подсветка

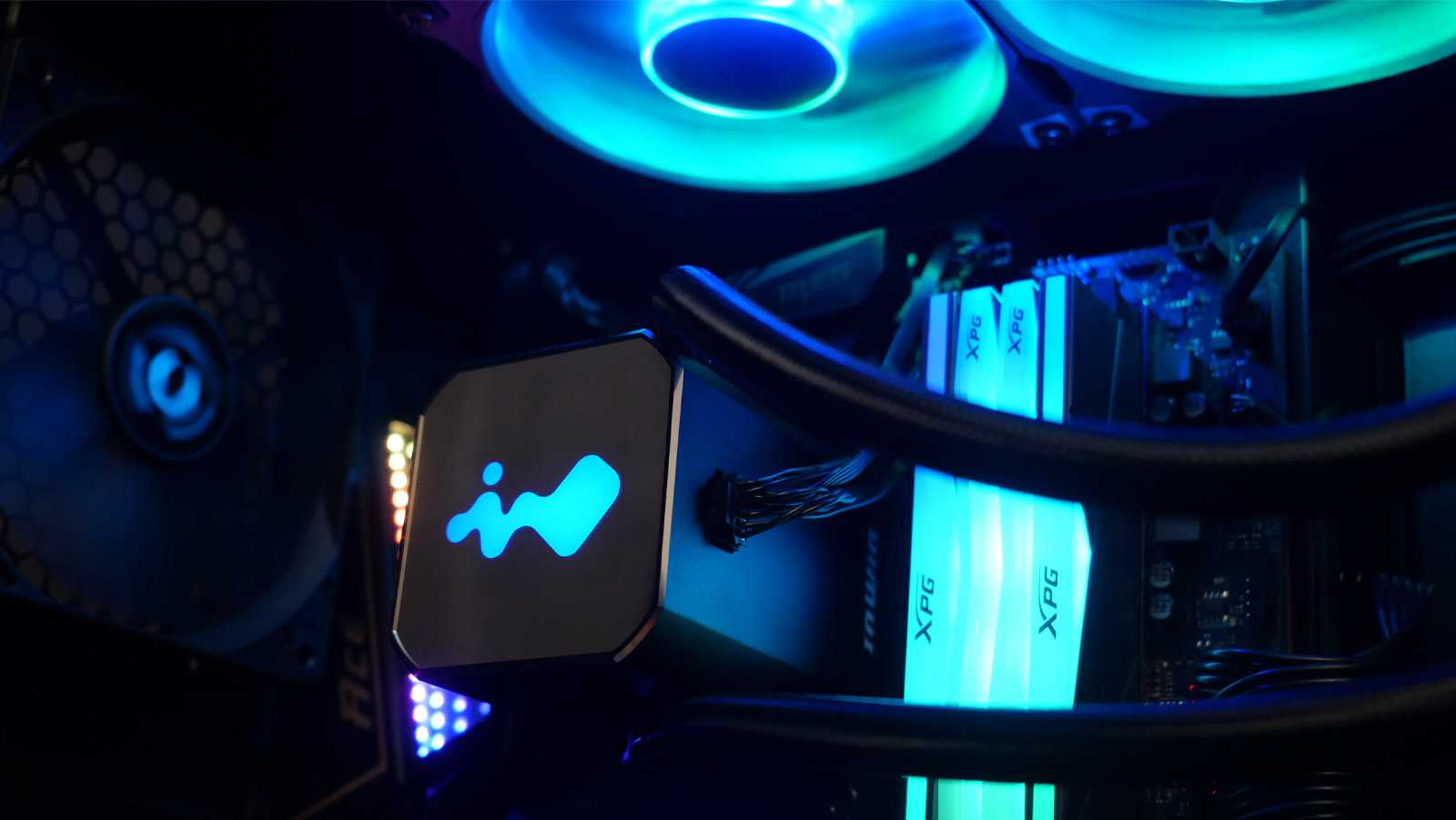

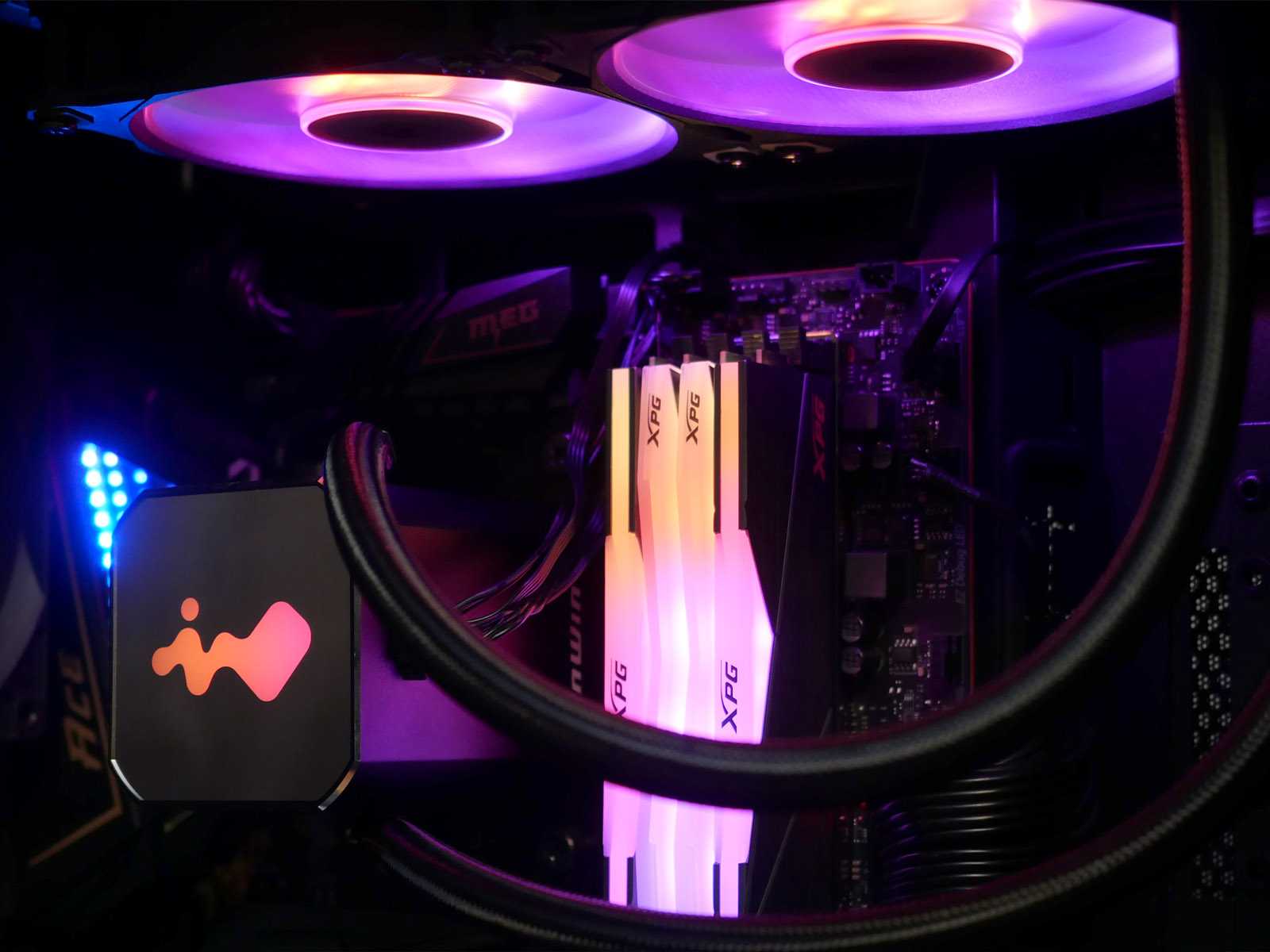

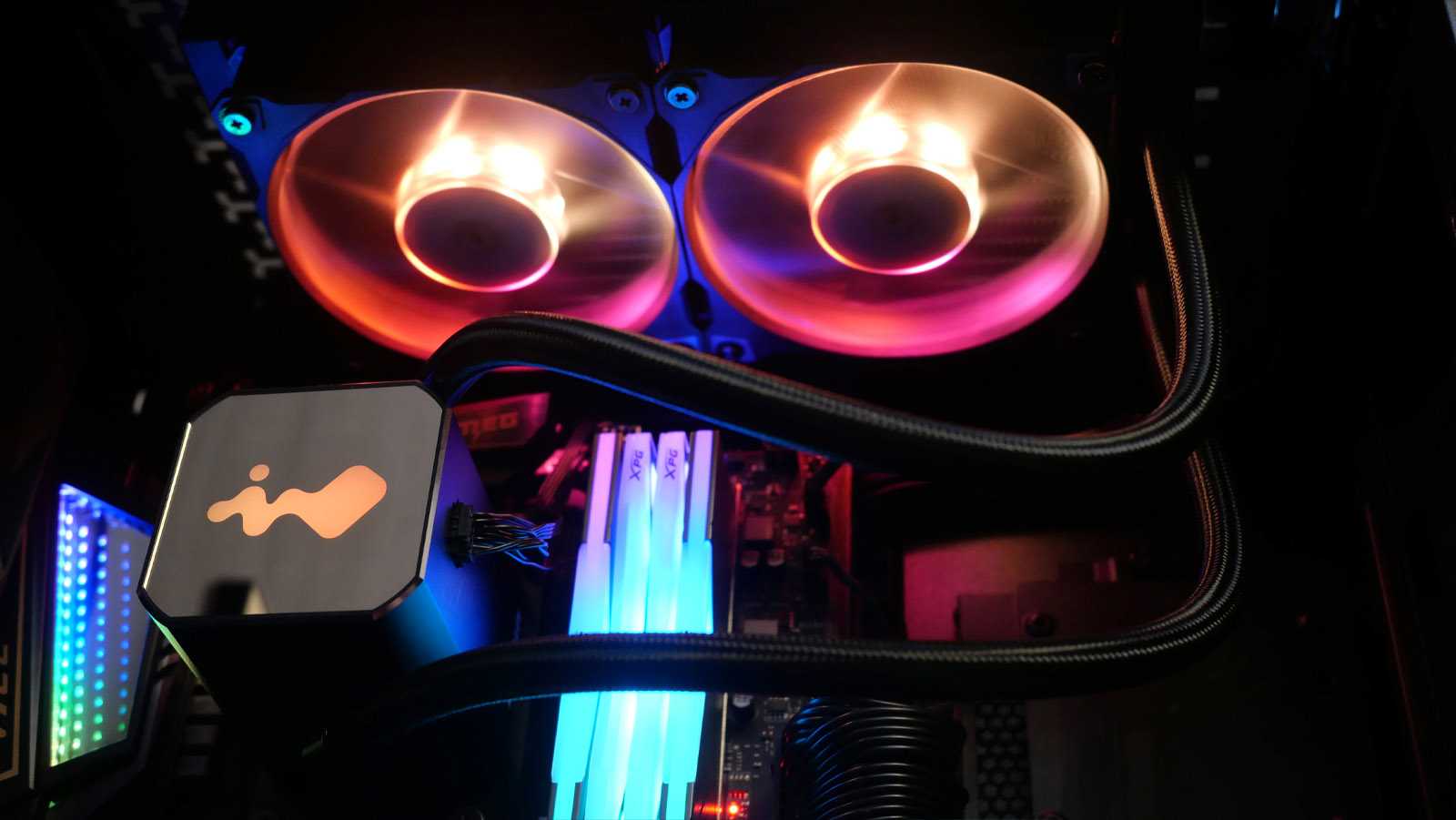

Как и подобает современной AIO-системе охлаждения в InWin SR24 Pro реализован синхронизируемый с другими комплектующими контур подсветки на ARGB-светодиодах. Подсвечивается логотип на верхней части водоблока и полупрозрачные крыльчатки вентиляторов.

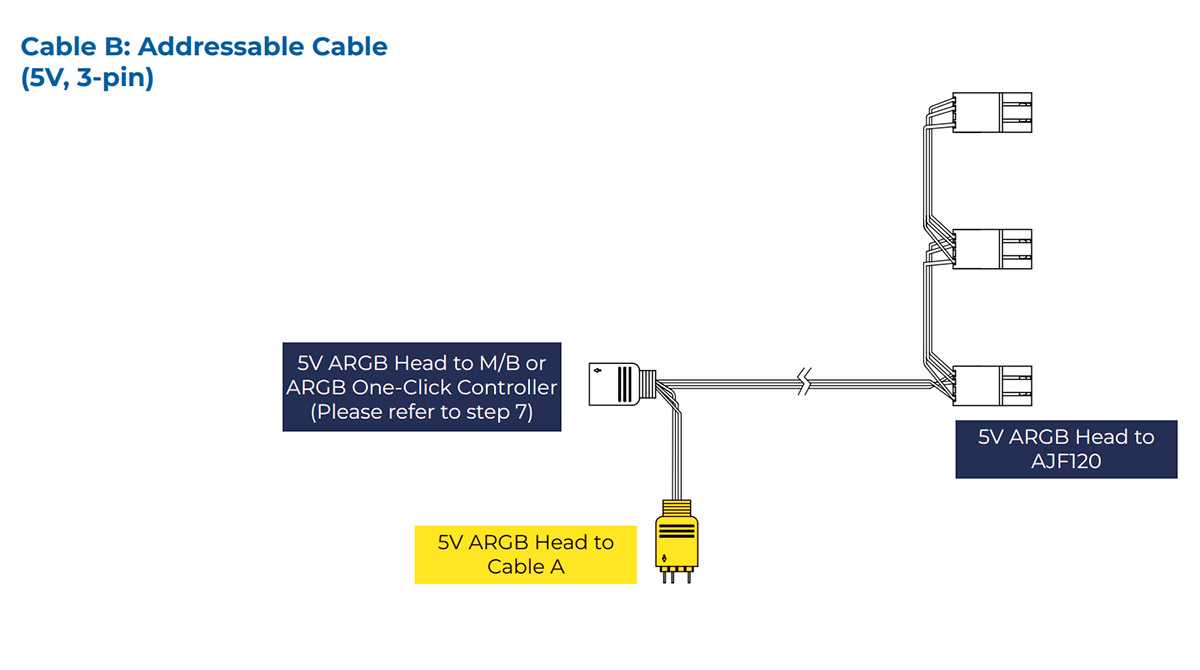

Разъёмы на соединительных проводах имеют необходимые ответвления для гирляндного подключения по цепочке. Штекер для подключения к контроллерам подсветки типовой трёхконтактный, ASUS AURA-совместимый. Заявлена совместимость с экосистемами основных производителей материнских плат: ASRock POLYCHROME, ASUS AURA, BIOSTAR RGB SYNC, GIGABYTE RGB FUSION 2.0 и MSI MYSTIC LIGHT.

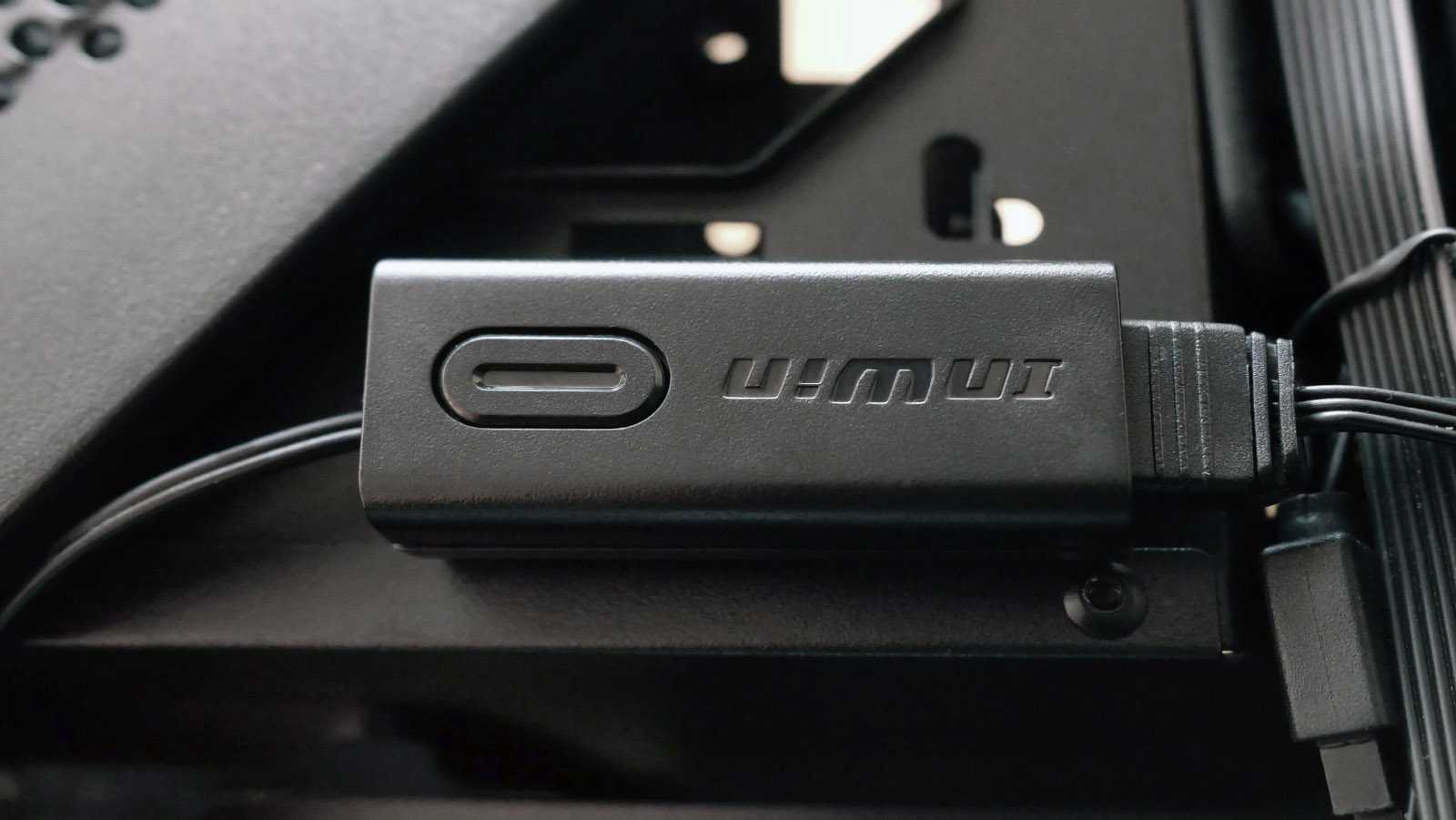

При отсутствии управляющих разъёмов на материнской плате включение осуществляется через комплектный контроллер в виде компактного пульта управления размером 49,5 x 21 x 11 мм с магнитным креплением и питанием от SATA-разъёма (провод длиной 195 мм).
Установленный режим запоминается при выключении питания компьютера.
Внешний вид и особенности конструкции

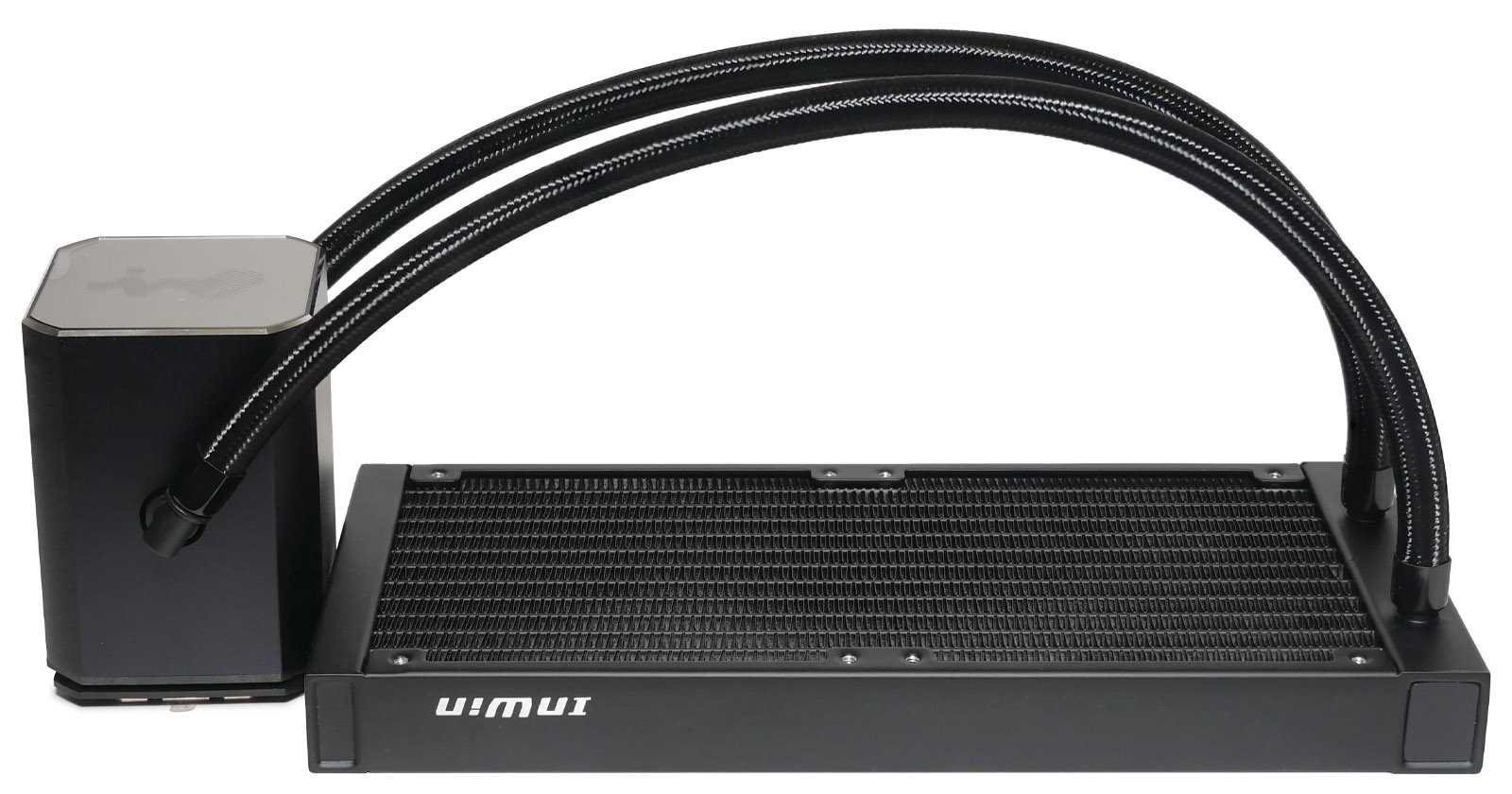

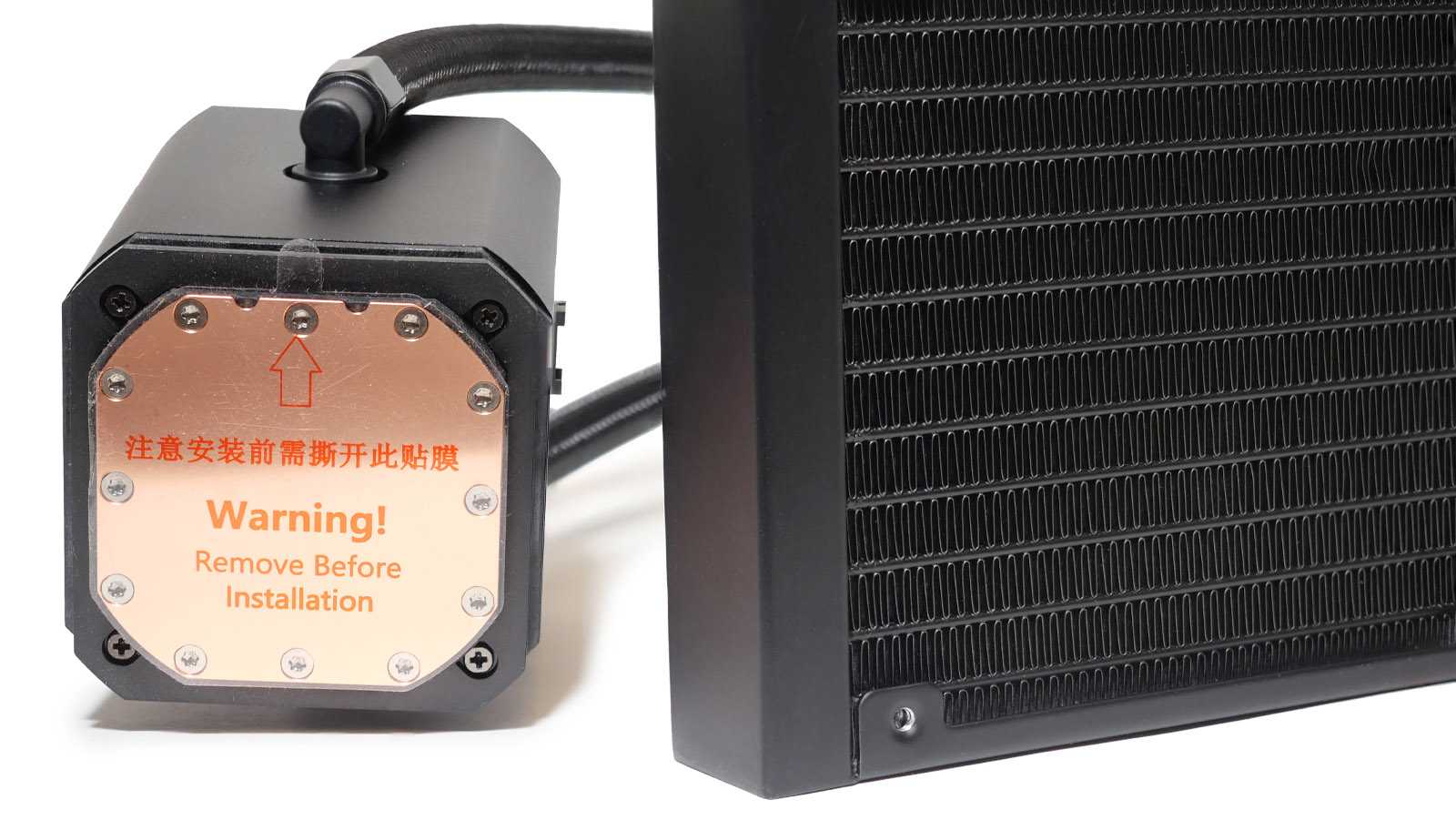

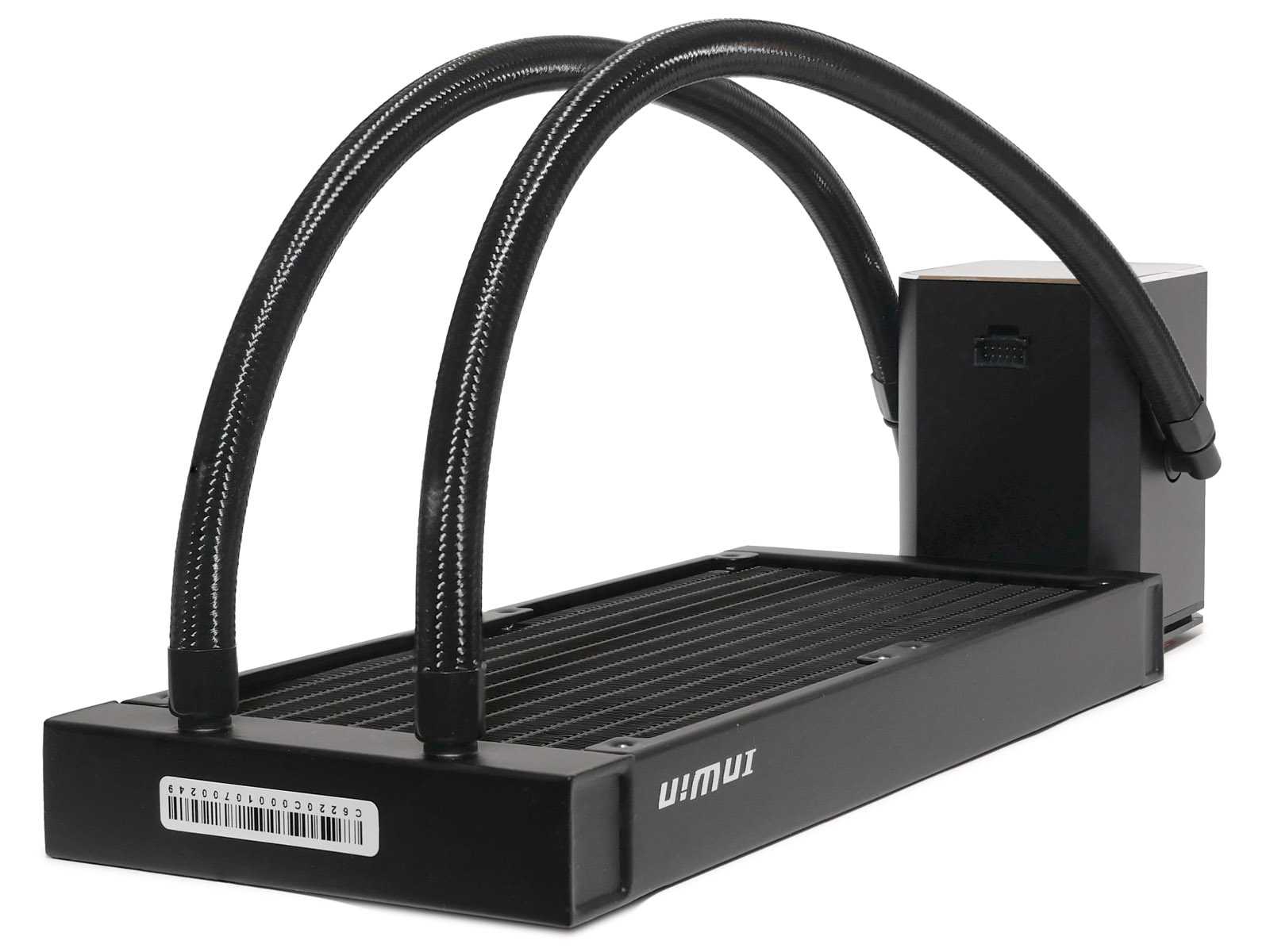

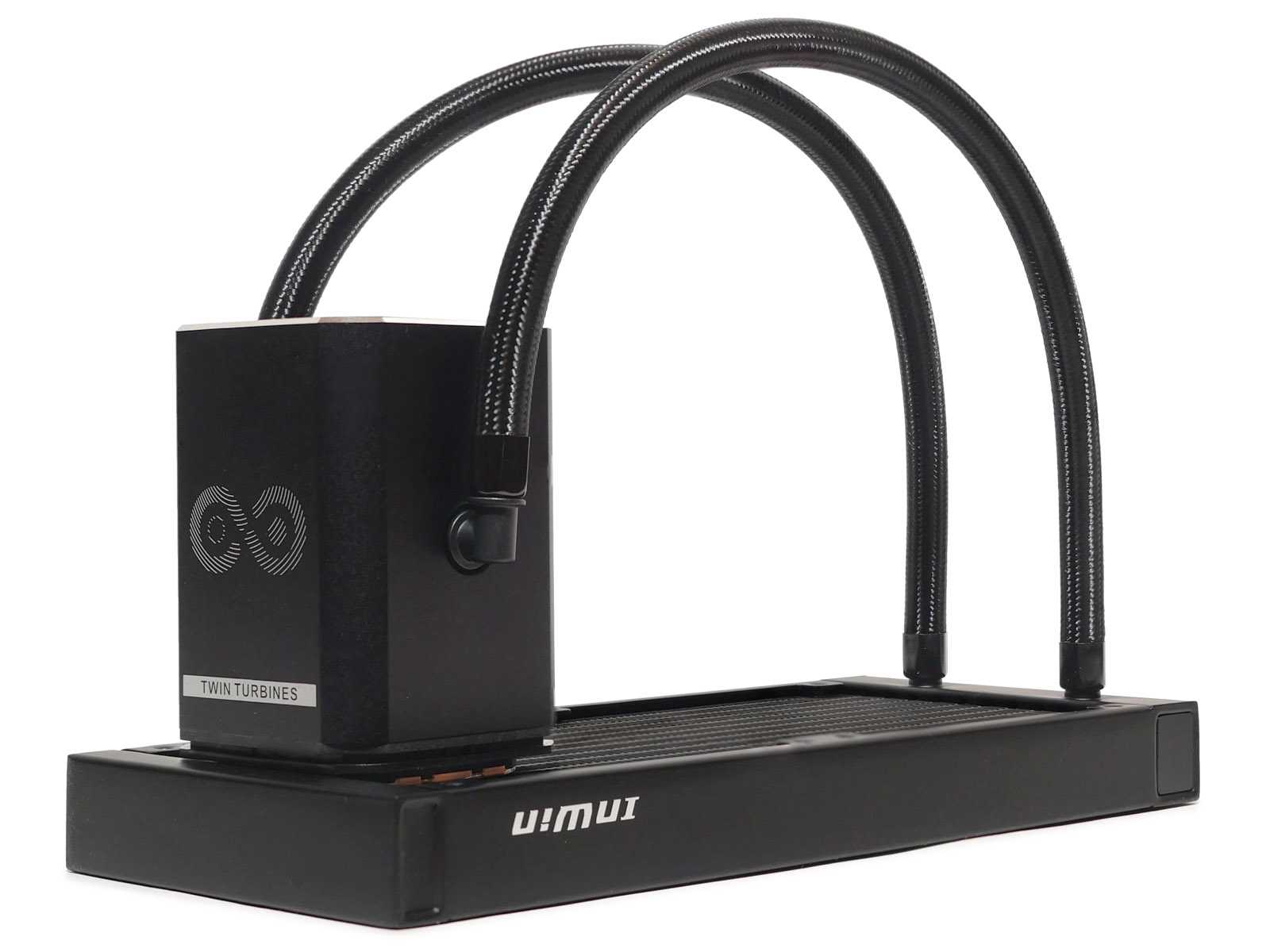

Контур системы охлаждения InWin SR24 Pro собран по классической схеме с предзаполненным специальной жидкостью контуром, в котором насос установлен в корпусе водоблока, а радиатор типоразмера 240 мм вынесен на гибких шлангах длиной 40 см (с учетом фитингов). Отдельные детали качественно окрашены в матовый чёрный, а шланги защищены нейлоновой оплёткой в цвет.

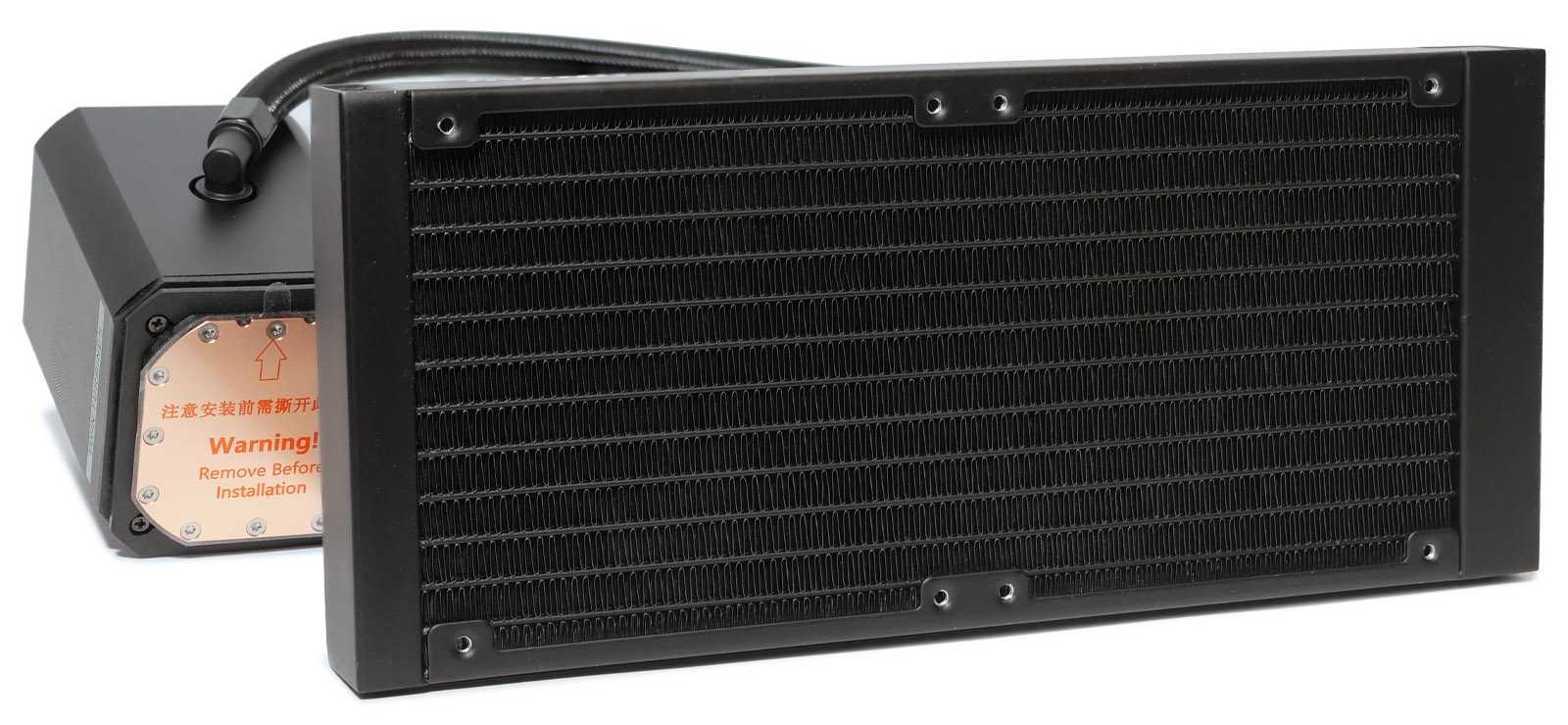

Радиатор — типовой, алюминиевый с качественной окраской и хромированными логотипами InWin по бокам. Длина каркаса с учетом служебных выступов составляет 277 мм. Высота — стандартные 27 мм. Рабочее тело сформировано двенадцатью тонкими каналами, пространство между которыми заполнено алюминиевой гофролентой по распространённой схеме.
Шланги жёстко зафиксированы неповоротными фитингами со стороны радиатора. Из водоблока они выведены через поворотные фитинги. Опрессовка качественная. Отверстие для дозаправки контура жидкостью не предусмотрено. Однако с учетом пятилетней гарантии это несущественный факт.

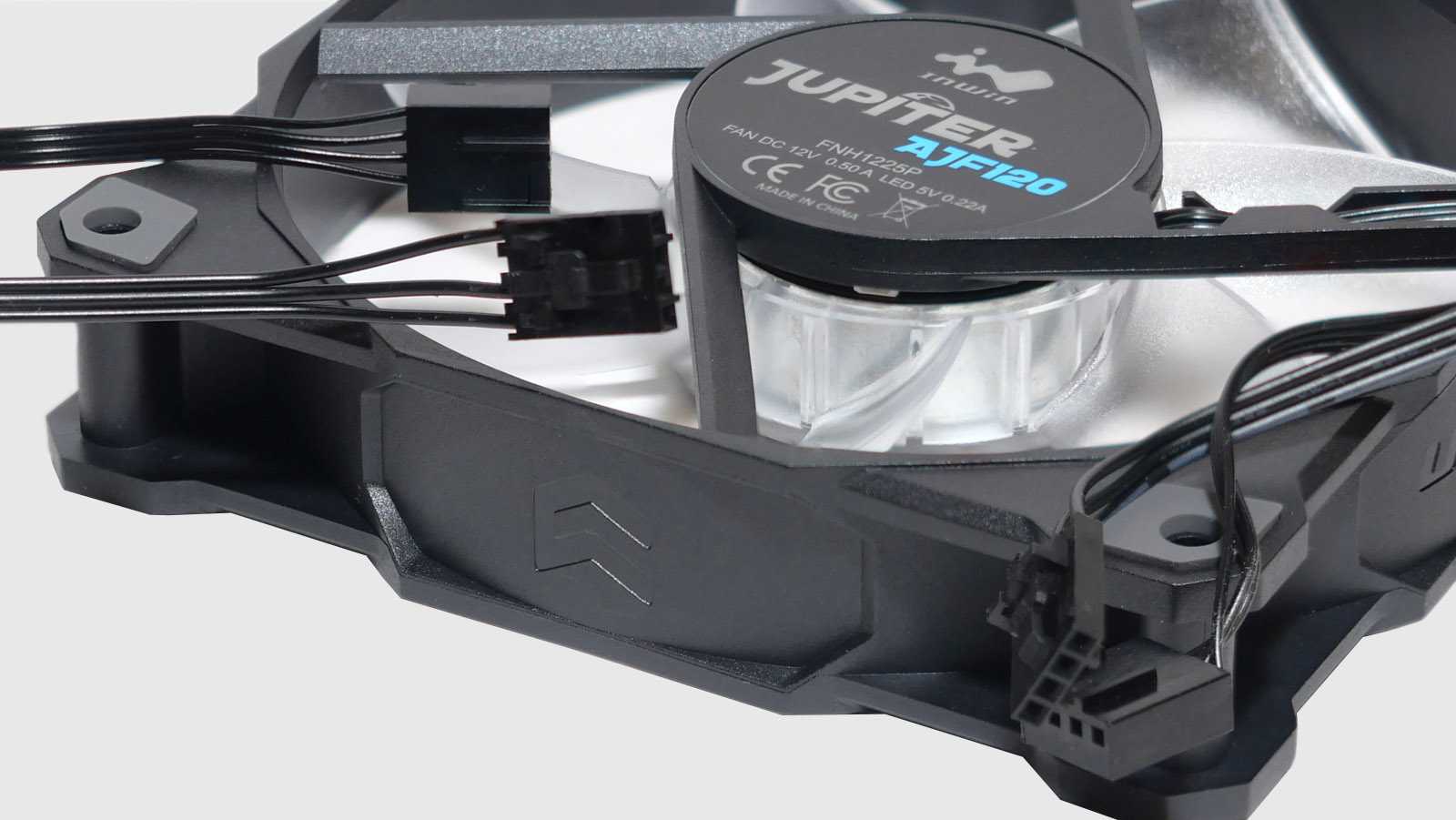

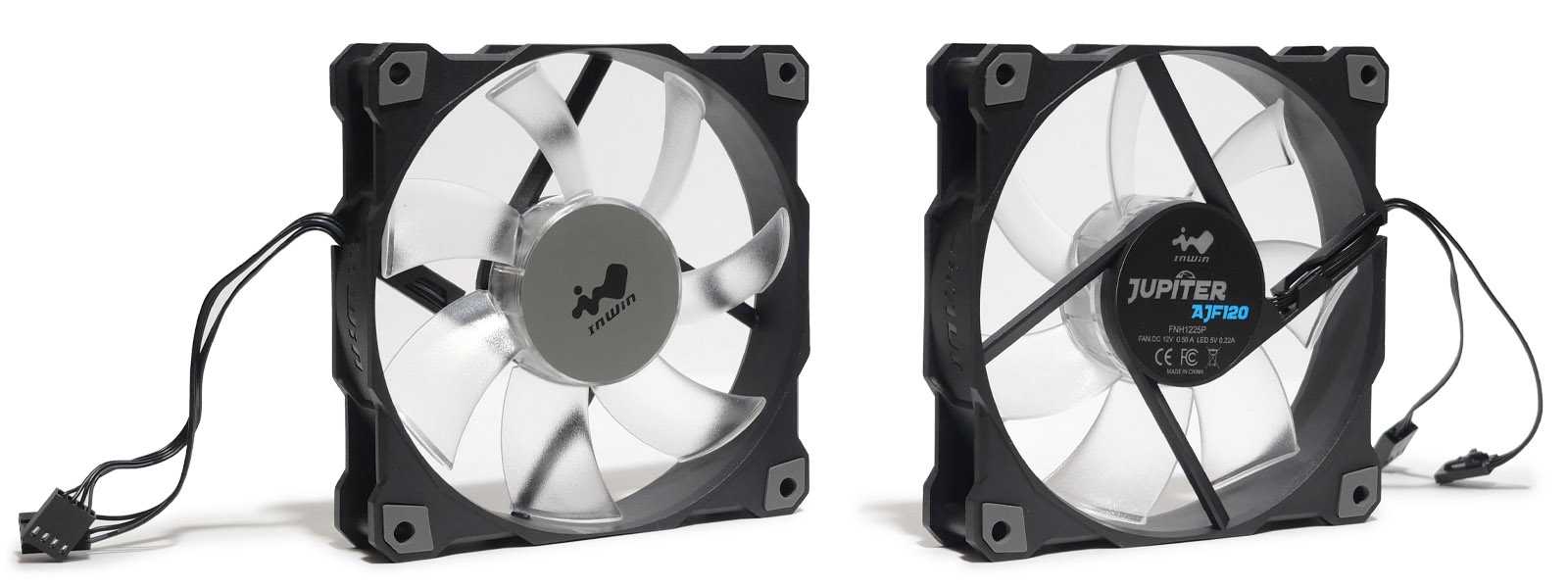

Для активного охлаждения радиатора в процессе работы InWin SR24 Pro укомплектована двумя высокопроизводительными 120-мм вентиляторами AJF120 серии Jupiter. Точная модель — FNH1225P, для которой заявлена максимальная скорость вращения полупрозрачной семилопастной крыльчатки 2500 оборотов в минуту, при которой они создают воздушный поток до 101,5 CFM и давление до 4,22 мм H20. Это достаточно высокие значения, которые, как правило, приводят к заметному увеличению акустического шума во время работы.
Питание моторов и подсветки вентиляторов осуществляется по отдельным несъёмным коротким проводам длиной 10 см. На коннекторах ARGB дополнительно сделаны удобные защёлки, исключающие самопроизвольное разъединение.
Упаковка и комплектация

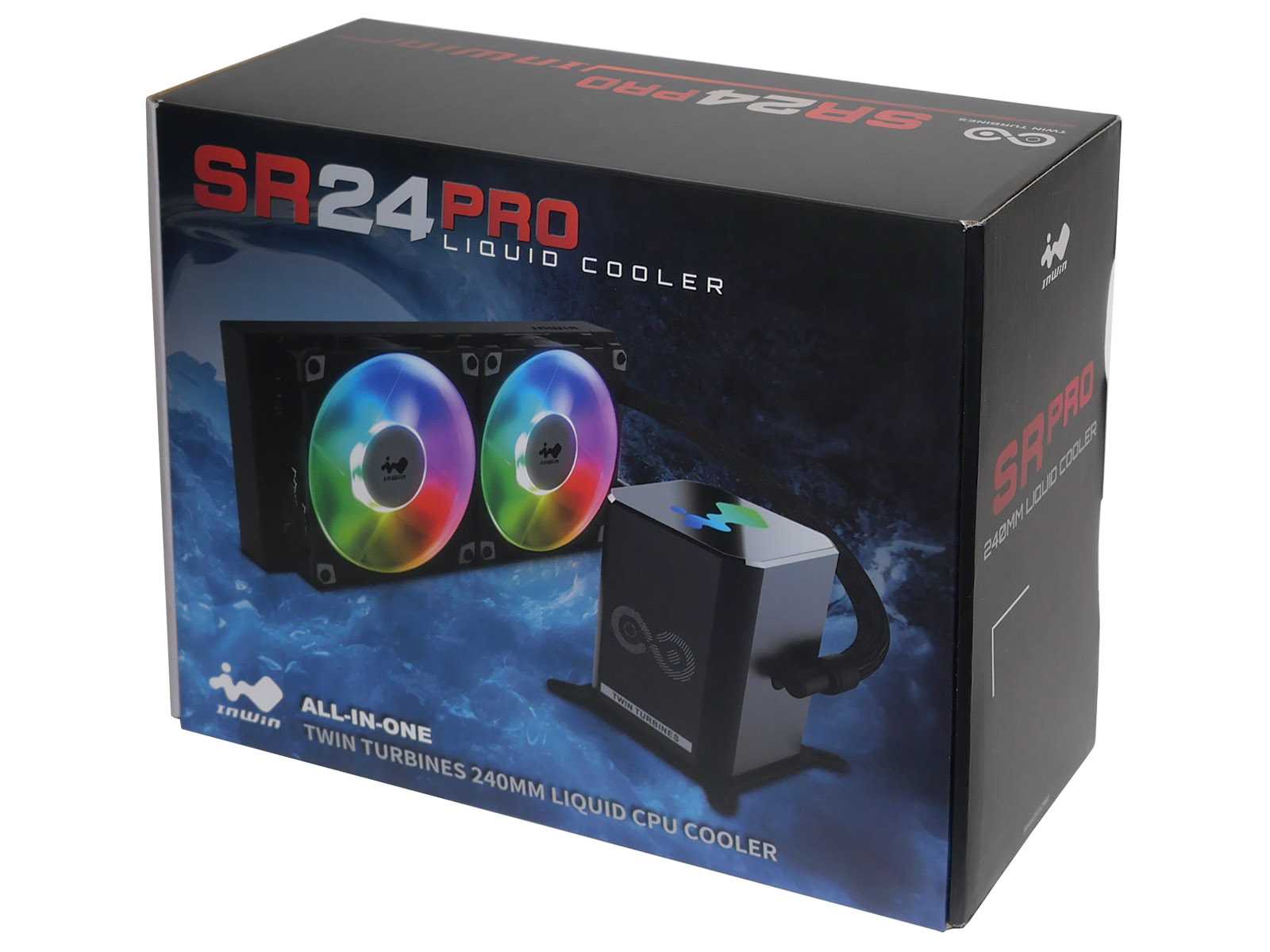

Система охлаждения InWin SR24 Pro продаётся в красочно оформленной картонной коробке размером 332 x 267 x 138 мм. На лицевой стороне производитель разместил фотореалистичное изображение устройства с включенной ARGB-подсветкой. Сразу бросается в глаза особенность СЖО — высокий водоблок.

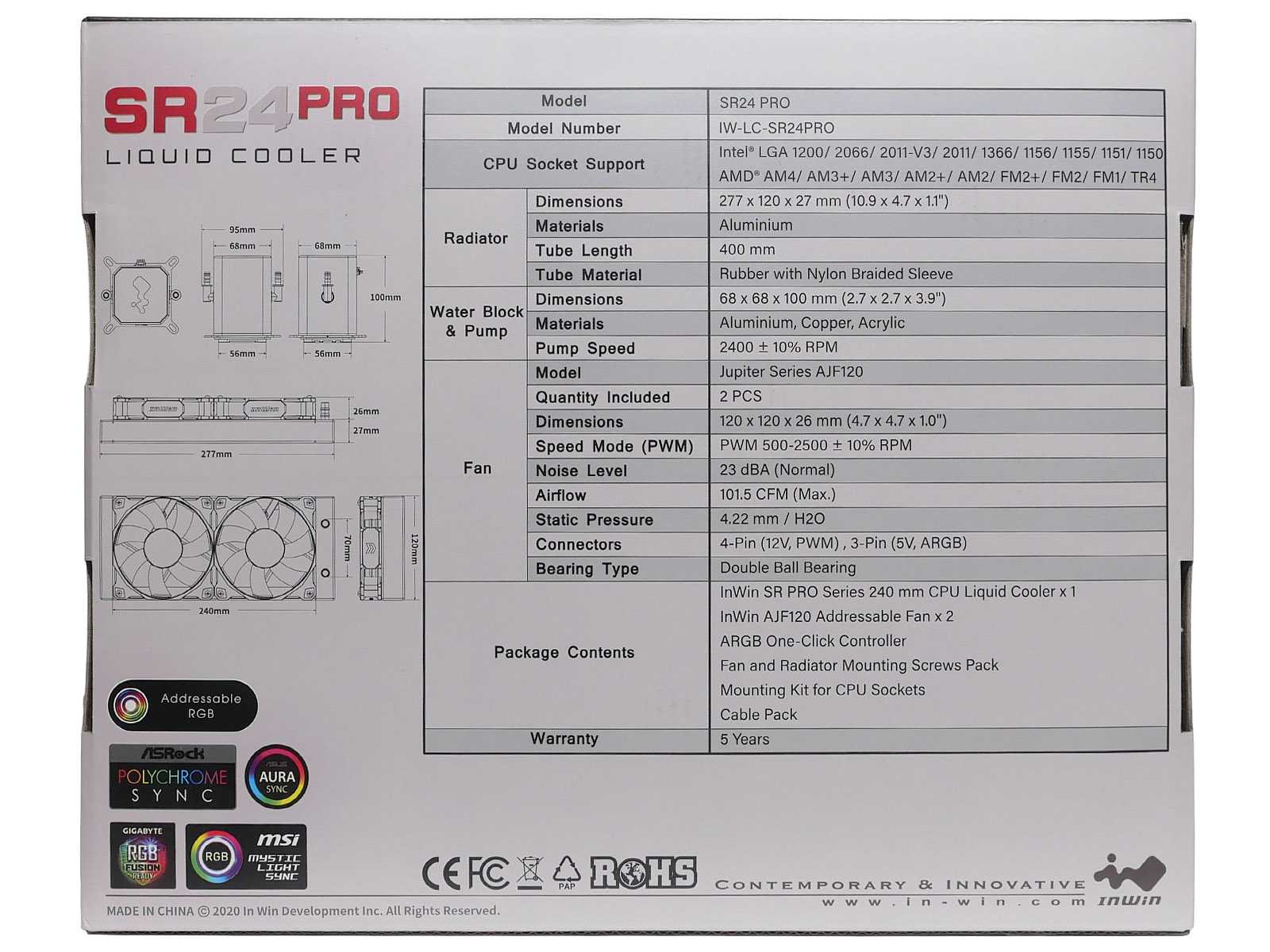

С обратной стороны коробки подробно расписаны технические характеристики системы охлаждения, список совместимых процессорных сокетов, а также приведены точные размеры основных компонентов
Это важно с точки зрения планирования совместимости с имеющимися комплектующими и в том числе с корпусом ПК.

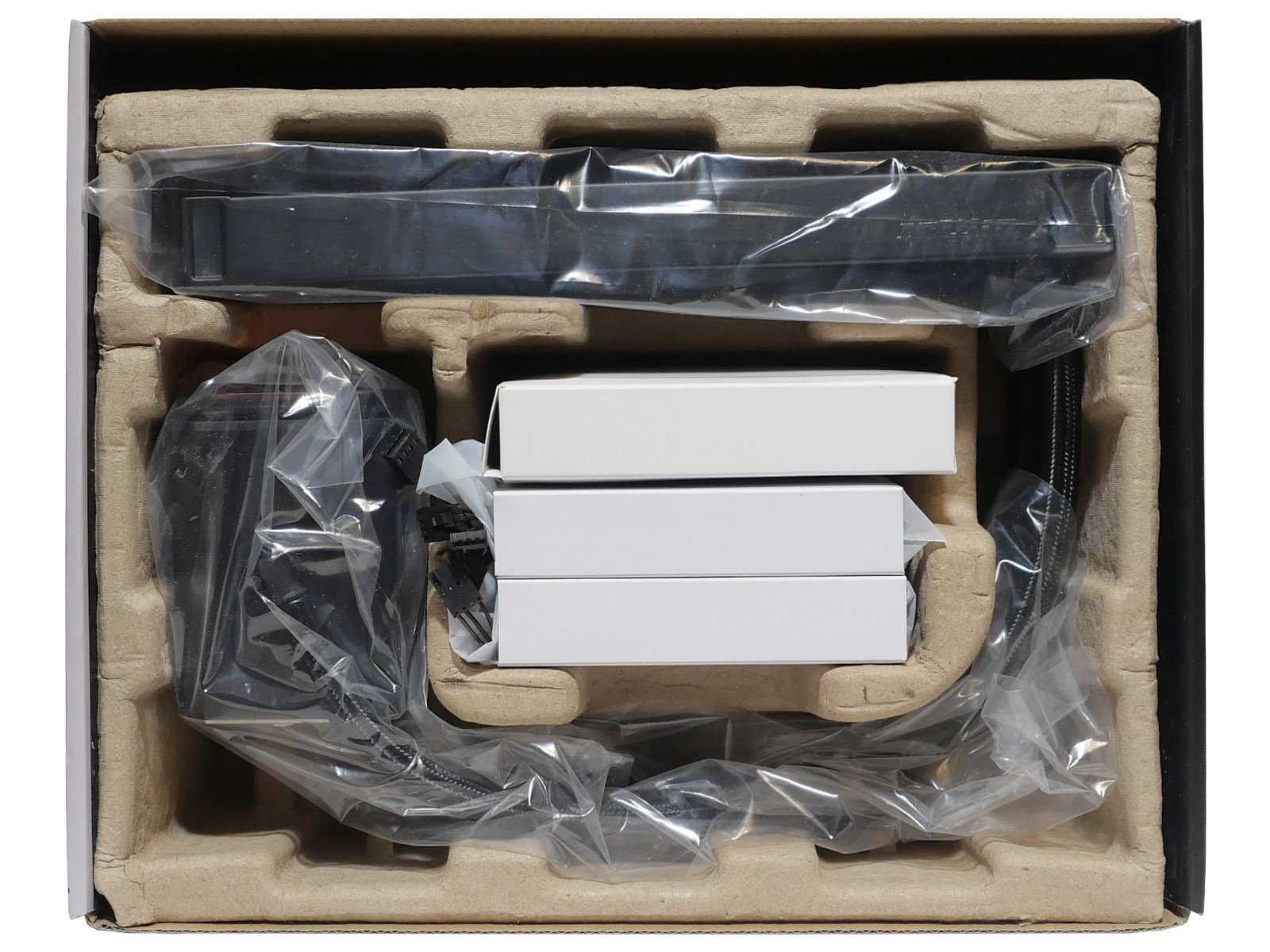

Внутри коробки всё сложено аккуратно с привычной для AIO-СЖО укладкой компонентов в формованное ложе из переработанного плотного картона. В таком варианте устройства хорошо выдерживают транспортировку экспедиторскими компаниями и службами доставки даже на дальние расстояния.

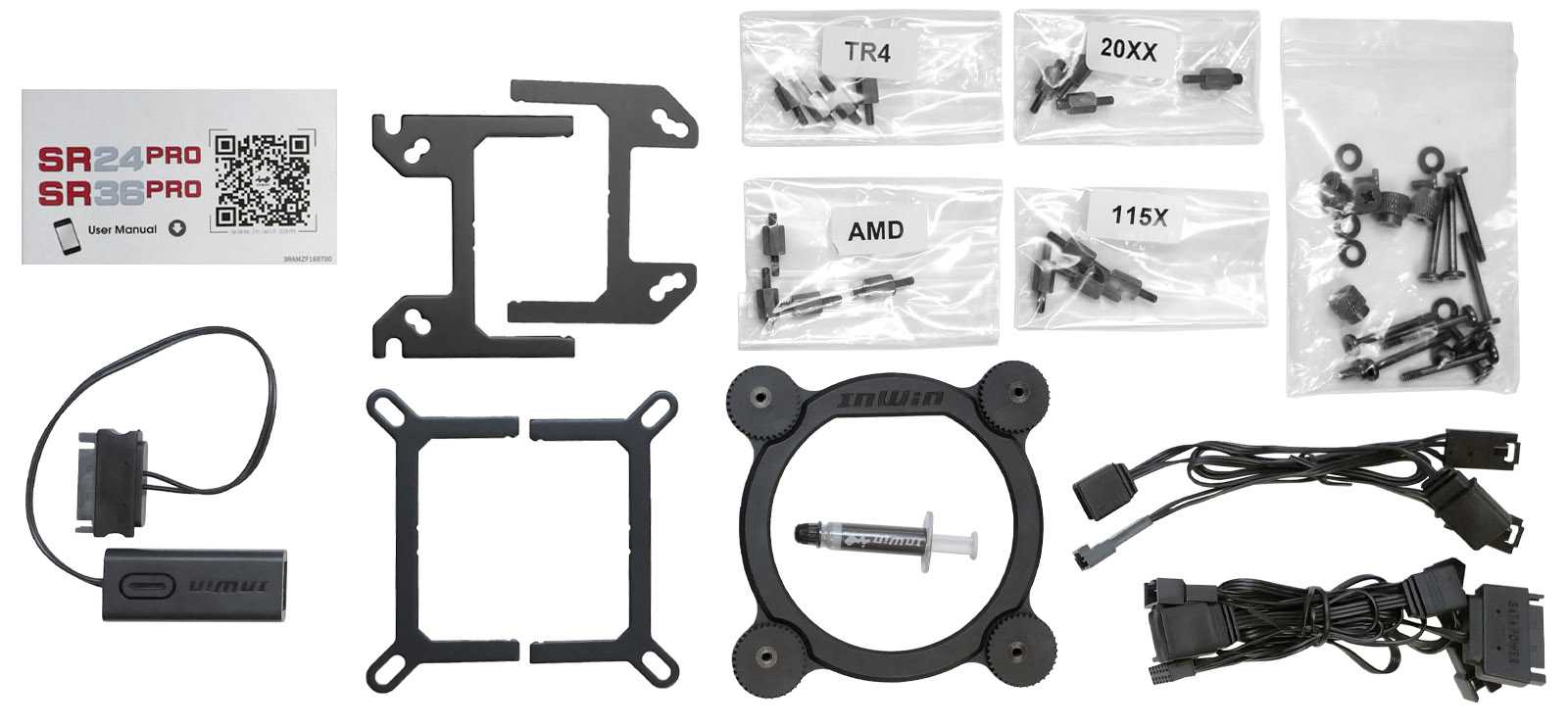

В комплект с системой охлаждения InWin SR24 Pro вложены:
- Предварительно собранный, опрессованный и заправленный охлаждающей жидкостью контур из водоблока и выносного радиатора;
- Два 120-мм вентилятора InWin Jupiter Series AJF120;
- Пакет с короткими и удлиненными винты для крепления вентиляторов и радиатора;
- Шприц с термопастой;
- Пластиковый бэкплейт для сокетов Intel;
- Промаркированные пакетики с крепежом на совместимые сокеты процессоров;
- Монтажные металлические пластины, совместимые с разными сокетами процессоров AMD и Intel;
- Компактный ARGB-контроллер для управления подсветкой;
- Разветвитель разъемов подсветки (60+10+10 мм);

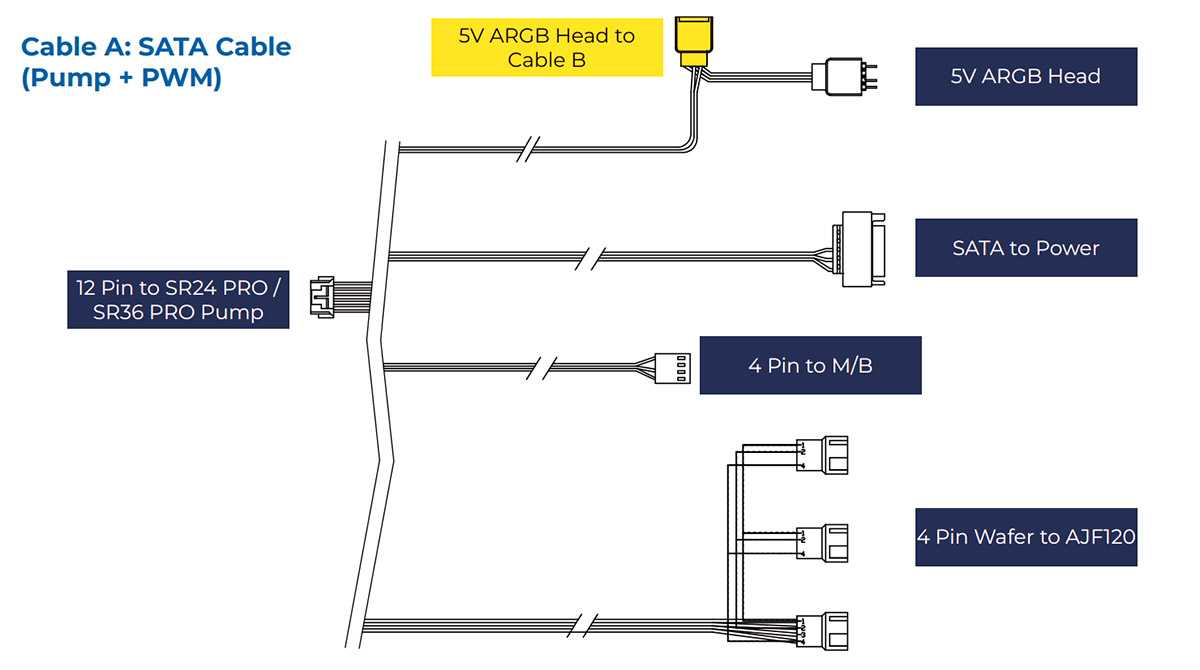

- Проводной адаптер для подключения к помпе вентиляторов и синхронизации подсветки (PWM — 24 см, SATA — 50 см, PWMx3 — 60+10+10 см и ARGB — 40+5,5 см).
Заключение
В части простоты установки и дизайна AIO-система жидкостного охлаждения InWin SR24 Pro не вызвала вопросов или нареканий в ходе тестирования. Благодаря двухтурбинной конструкции насоса в водоблоке она показала хорошие для своего класса и типоразмера результаты охлаждения центрального процессора. Эффективность в том числе связана и с высокопроизводительными комплектными вентиляторами InWin Jupiter. Однако обратной стороной такой связки становится повышенный уровень шума на высоких оборотах. При ограничении скорости вращения вентиляторов на фиксированном уровне около 25-30% возможно добиться приемлемого акустического комфорта, но для тихих сборок эту систему охлаждения порекомендовать нельзя.
Преимущества InWin SR24 Pro:
- Лёгкая установка;
- Хорошая эффективность охлаждения;
- Крупная теплосъёмная пластина в основании водоблока;
- Высокопроизводительные вентиляторы;
- Синхронизируемая ARGB-подсветка водоблока и вентиляторов;
- Контроллер для автономного управления эффектами подсветки;
- Совместимость с актуальными сокетами процессоров AMD и Intel.
Недостатки:
- Шумная работа вентиляторов;
- Небольшие булькающие звуки в течение нескольких первых минут работы после простоя в несколько часов (возможно, «особенность» конкретного экземпляра);
- Комплектная термопаста тяжело разравнивается.
