Обзор и тестирование блока питания gamerstorm dq650-m с сертификатом 80plus gold

Внешний вид

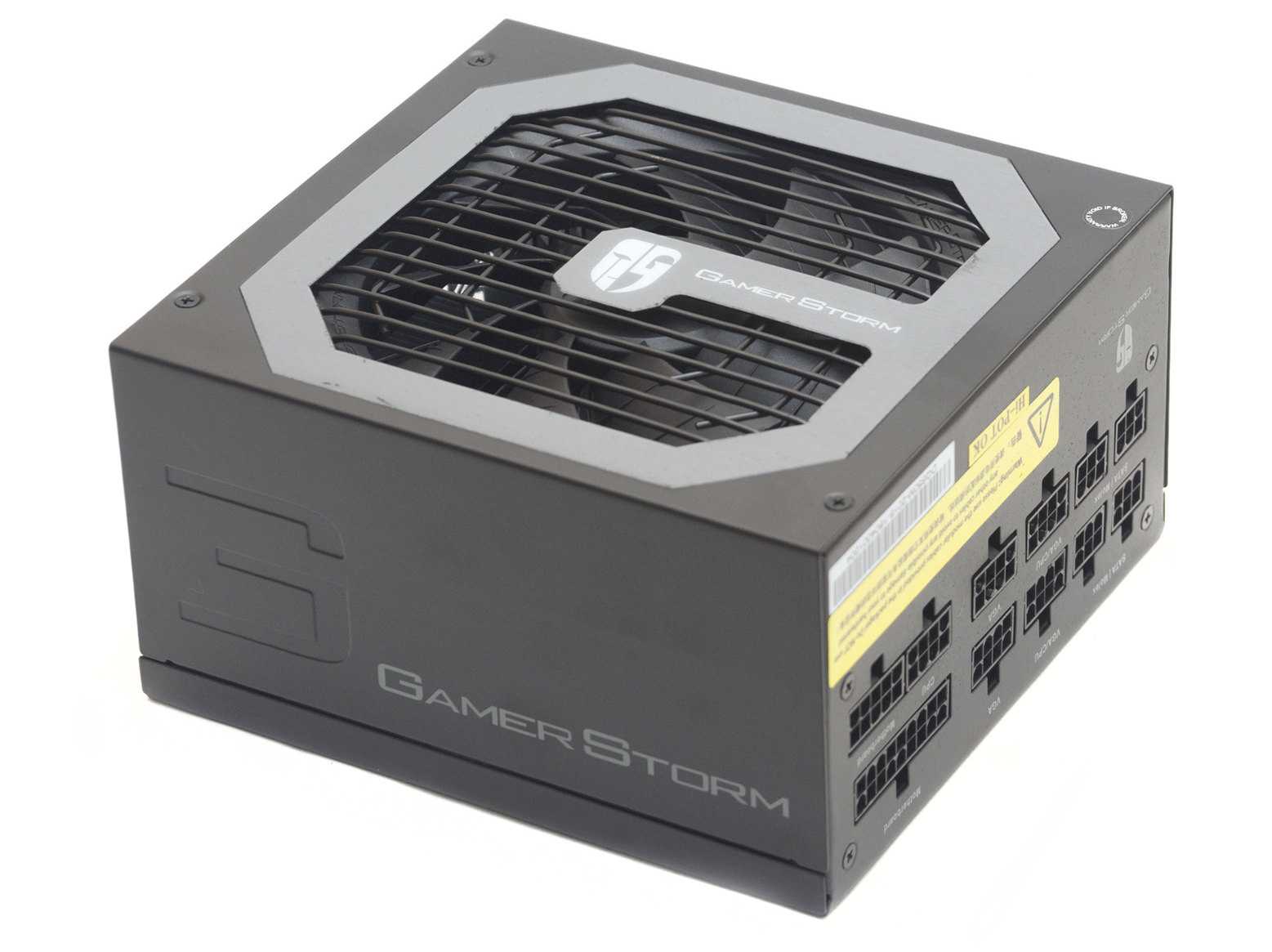

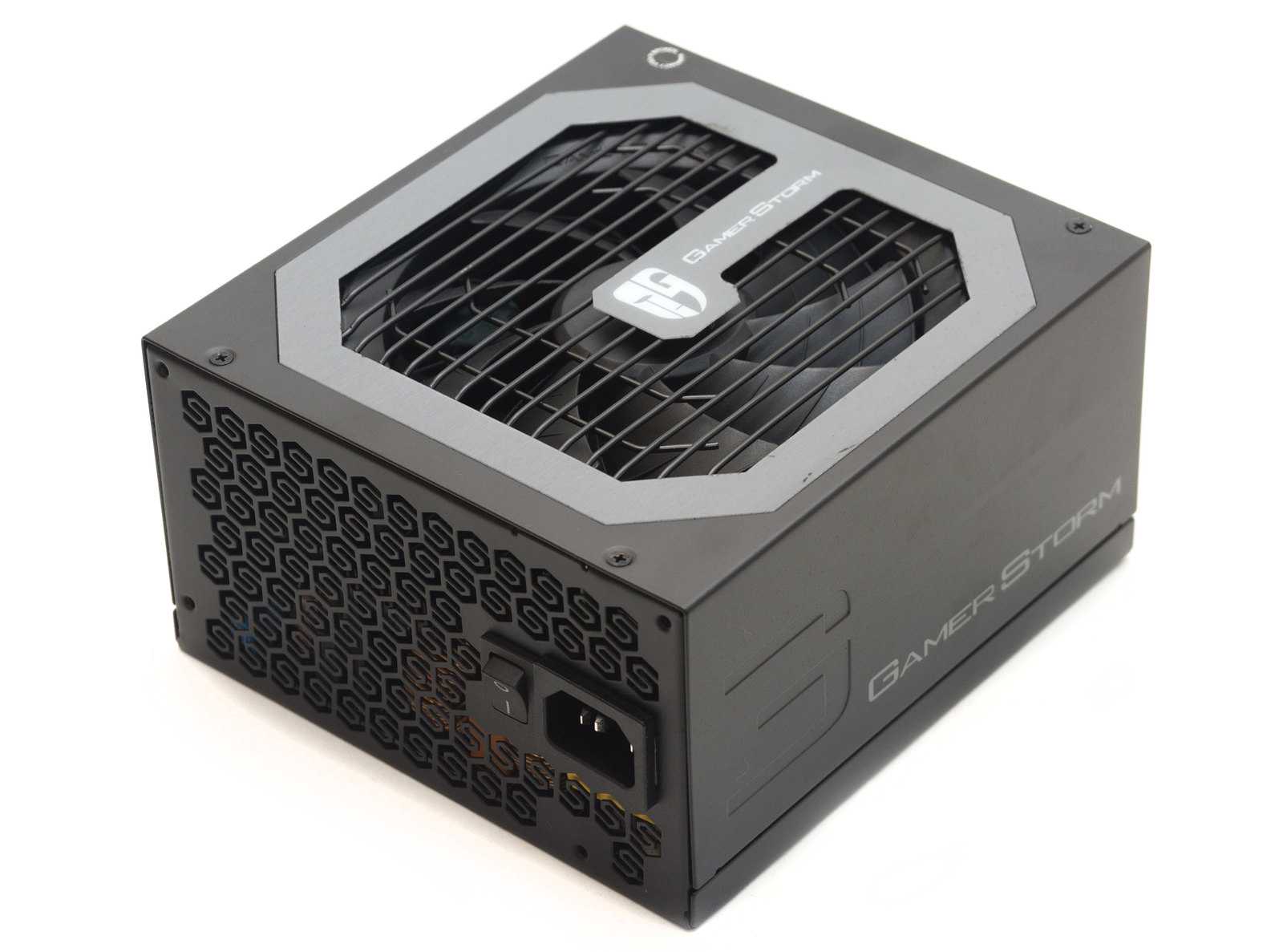

Дизайну стандартного призматического корпуса производитель уделил много внимания.

Прежде всего, обращает на себя внимание перфорация на лицевой стороне. Отверстия, сохранив общую традиционную сотовую форму, выполнены в виде буквы «S»

Смотрится такой вариант замечательно, но жесткость лицевой панели страдает, узкую загогулину очень легко непреднамеренно погнуть.

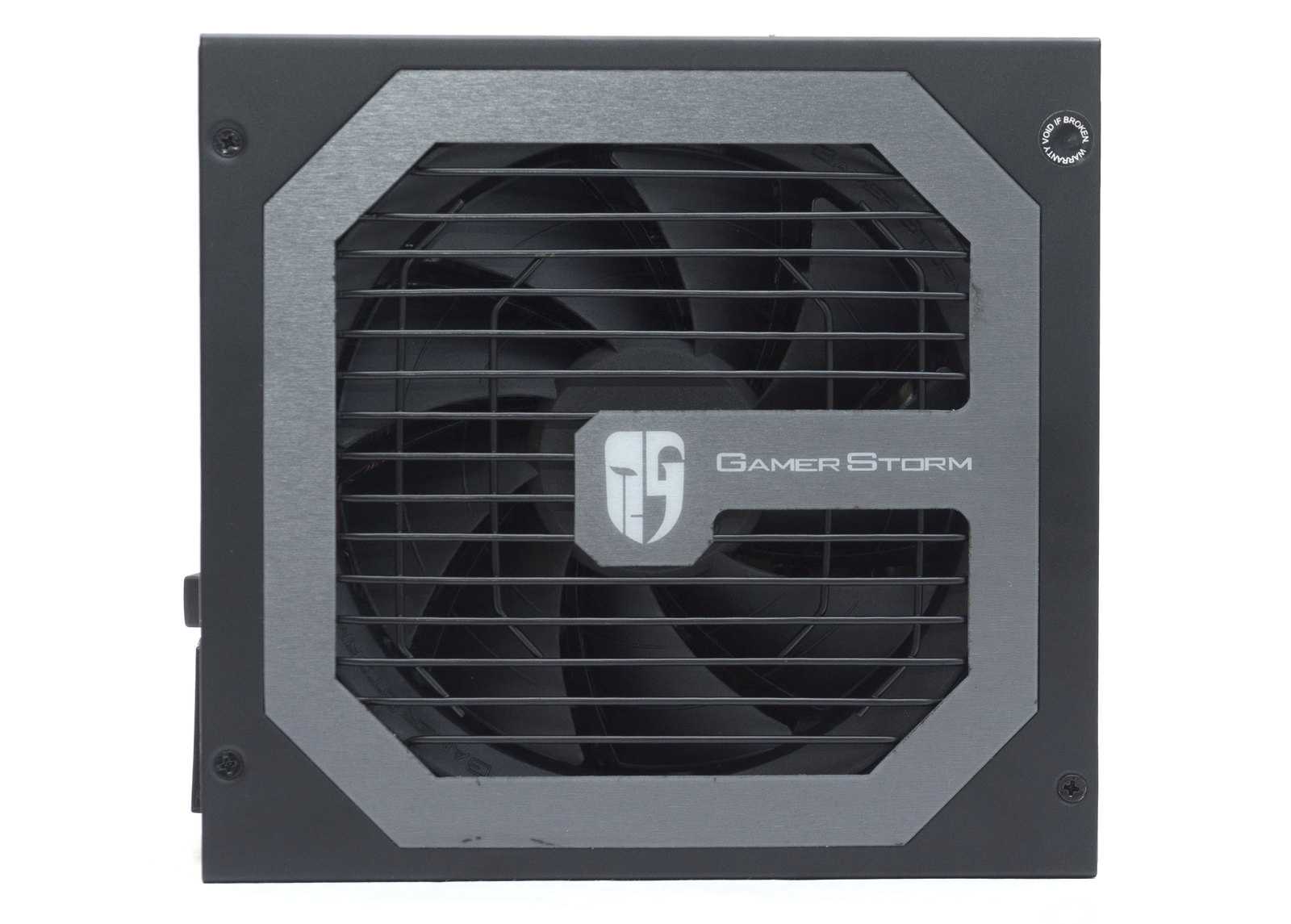

На нижней грани выделяется серым контуром рамка вентиляционного отверстия, стилизованная под букву «G». Здесь же присутствует логотип компании в виде двух половинок театральных масок и надпись «Gamer Storm». Вентиляционное отверстие закрыто решеткой из параллельных прутьев.

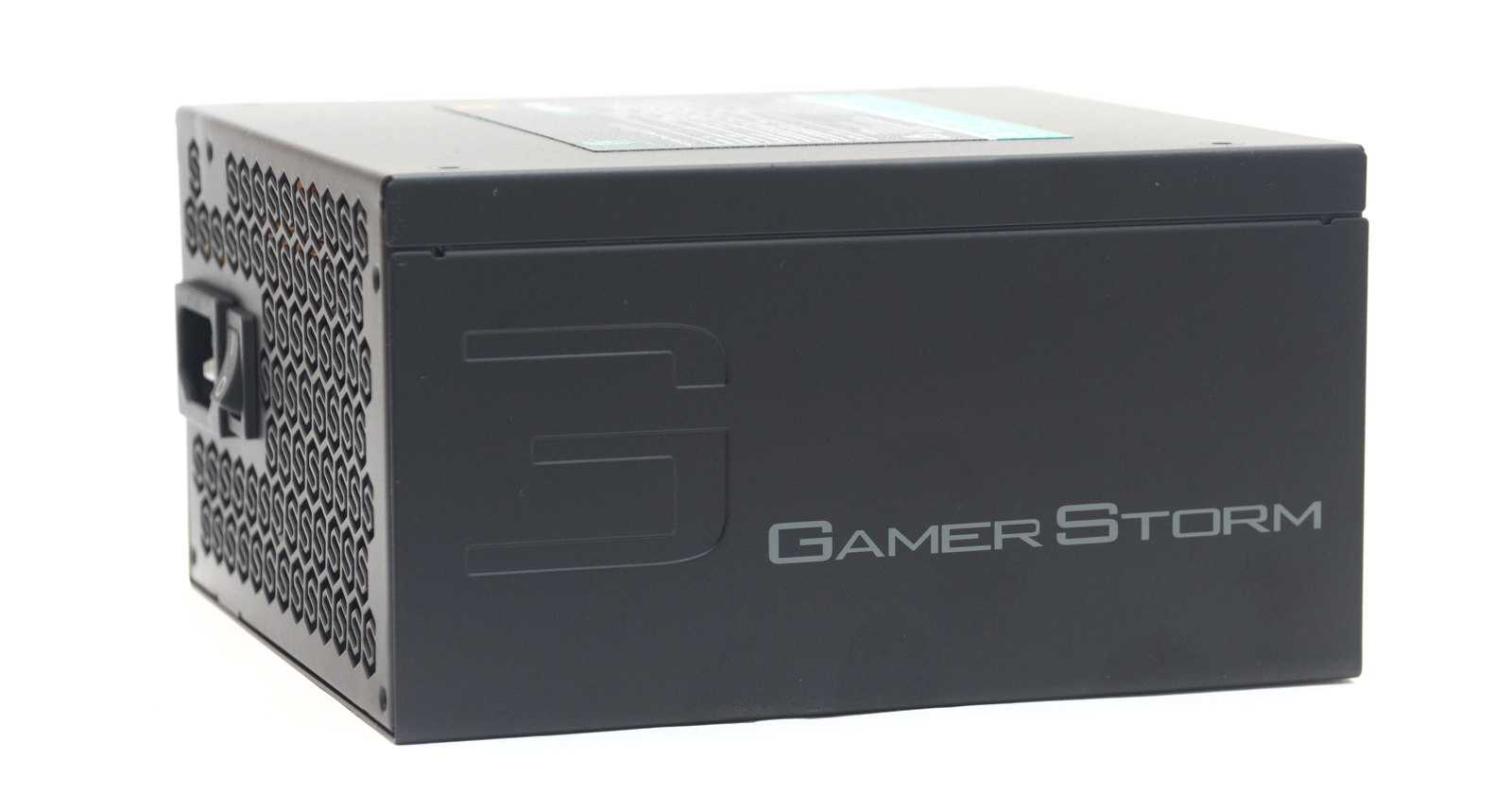

По бокам корпуса проштампован частичный контур буквы «G» и наименование бренда.

На верхней грани — картонная наклейка с нагрузочными характеристиками.

#4440.jpg#

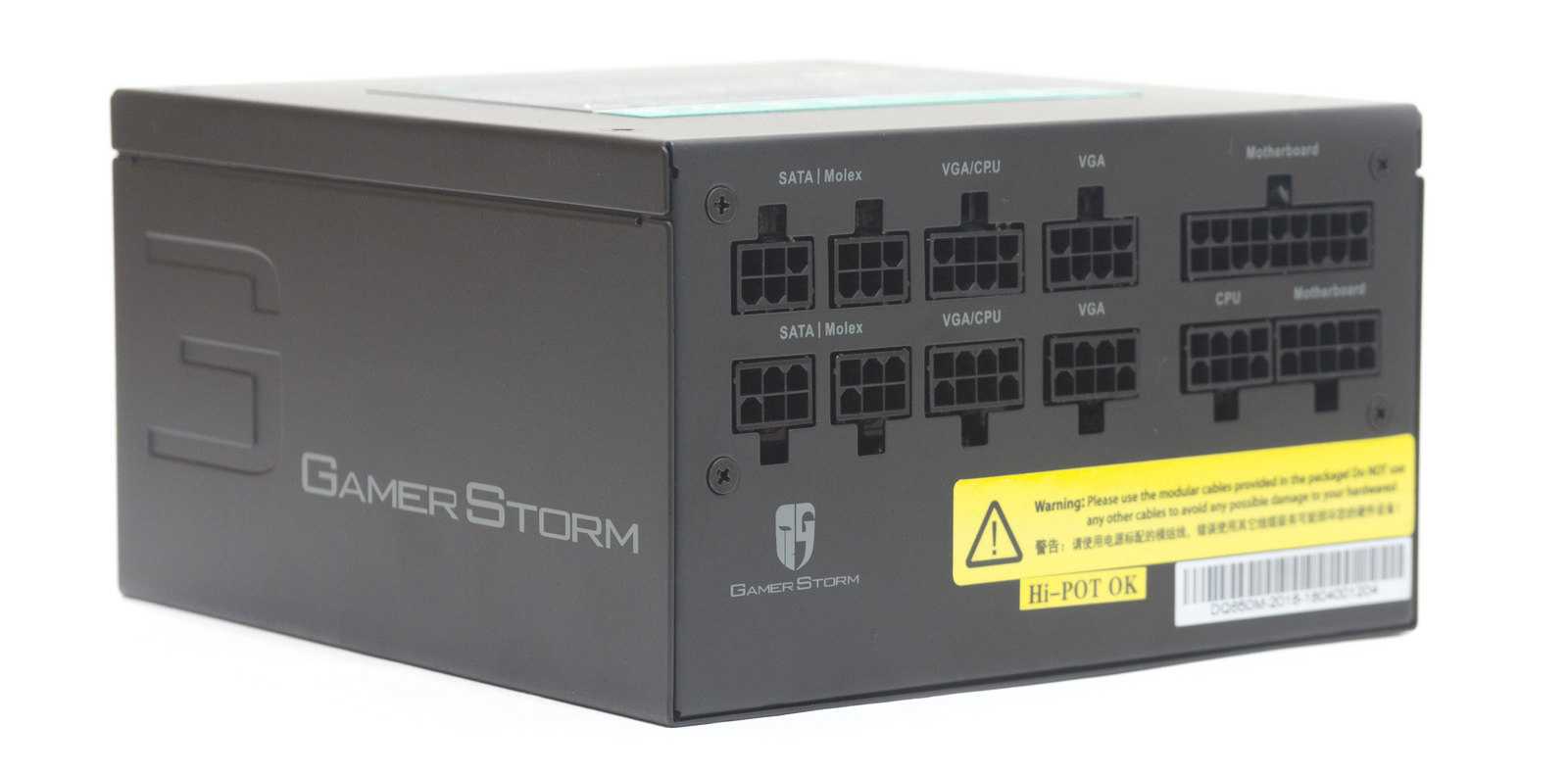

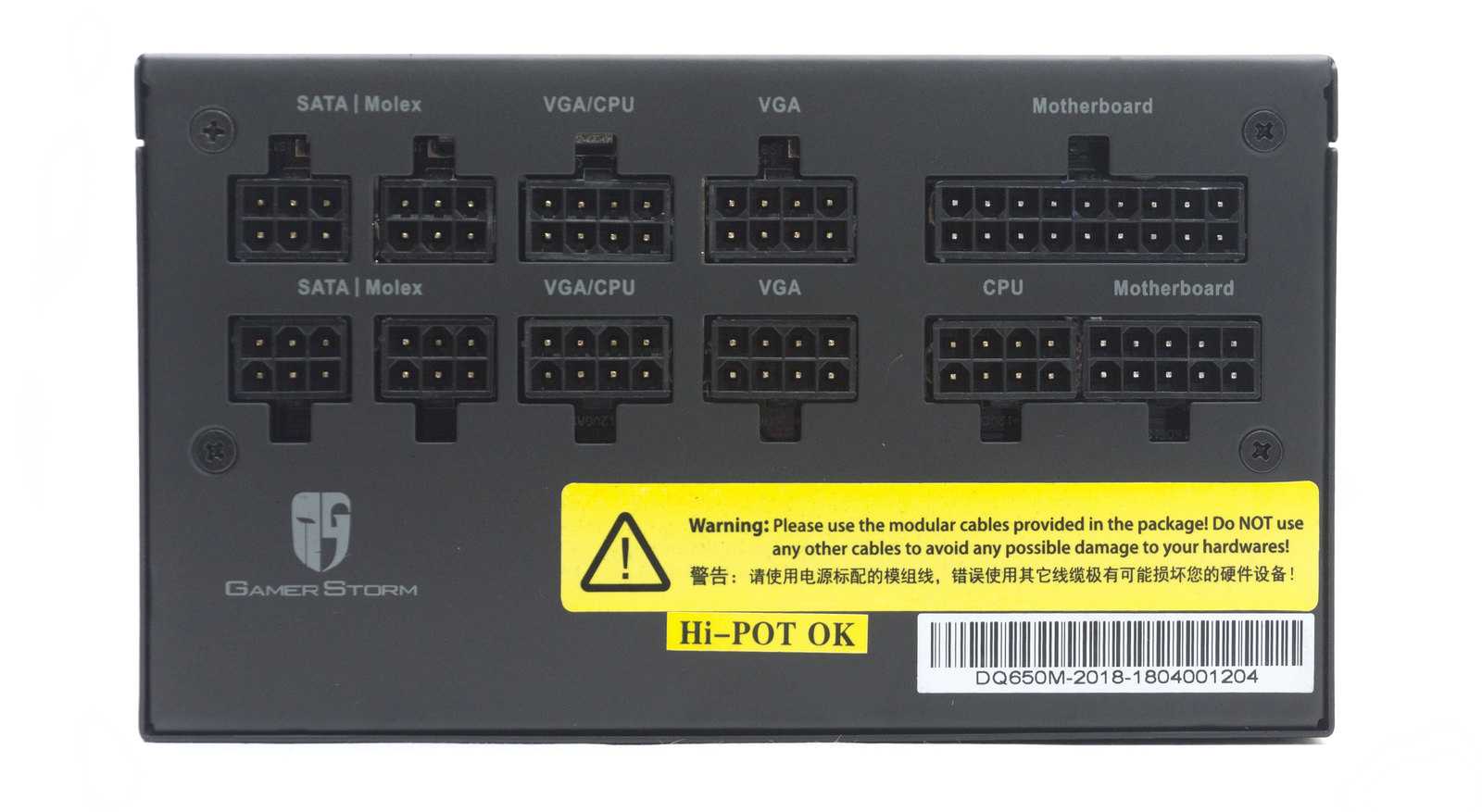

На тыльной стороне корпуса находятся разъемы для подключения кабелей.

Расположились они в два ряда, все промаркированы соответствующими надписями. Выделять разъемы VGA другим цветом производитель не посчитал нужным. Разъемов сделано с запасом — на два больше, чем в комплекте кабелей.

Еще раз обратим ваше внимание на два разъема для подключения питания CPU. Ярко-желтая наклейка предупреждает о подключении кабелей в соответствующие им разъемы для избегания выхода из строя вашего оборудования

Присутствует наклейка об успешном заводском тестированиис указанием серийного номера изделия.

Технические характеристики

• Модель: DQ650-M, P/N:DP-GD-DQ650M;
• Стандарт: ATX 12V V2.31, EPS 12V 2.92;
• Сертификация: 80PLUS Gold;
• Габариты: 150×160×86 мм;
• Максимальная мощность: 650 Вт;
• Входящее напряжение: 100~240В;
• Входной ток: 10.0A/5.0A;
• Диапазон входных частот: 47~63 Гц;
• Выходы: 3,3В — 20А, 5В – 20 А, 12 В(1) – 25 А, 12 В(2) – 25 А, 12 В(3) – 30 А, 12 В(4) – 30 А;
• Выходная мощность линий +3,3В и 5В: 120 Вт;
• Выходная мощность линий +12В: 650 Вт;
• Размер вентилятора: 120 мм, гидродинамический подшипник;
• Коррекция коэффициента мощности: Активная, (>0.99);
• Сигнал Power Good: 100-500 мс;
• Время задержки: >16 мс;
• Эффективность: 90% Under Typical Load;
• Защита: OVP/UVP/SCP/OPP;
• Рабочая температура: 0~40°C;
• Среднее время безотказной работы: 120 000 часов;
• Масса: 1,53 кг;
• Гарантия производителя: 5 лет;
• Ориентировочная стоимость: 8 500 руб.

Упаковка и комплектация

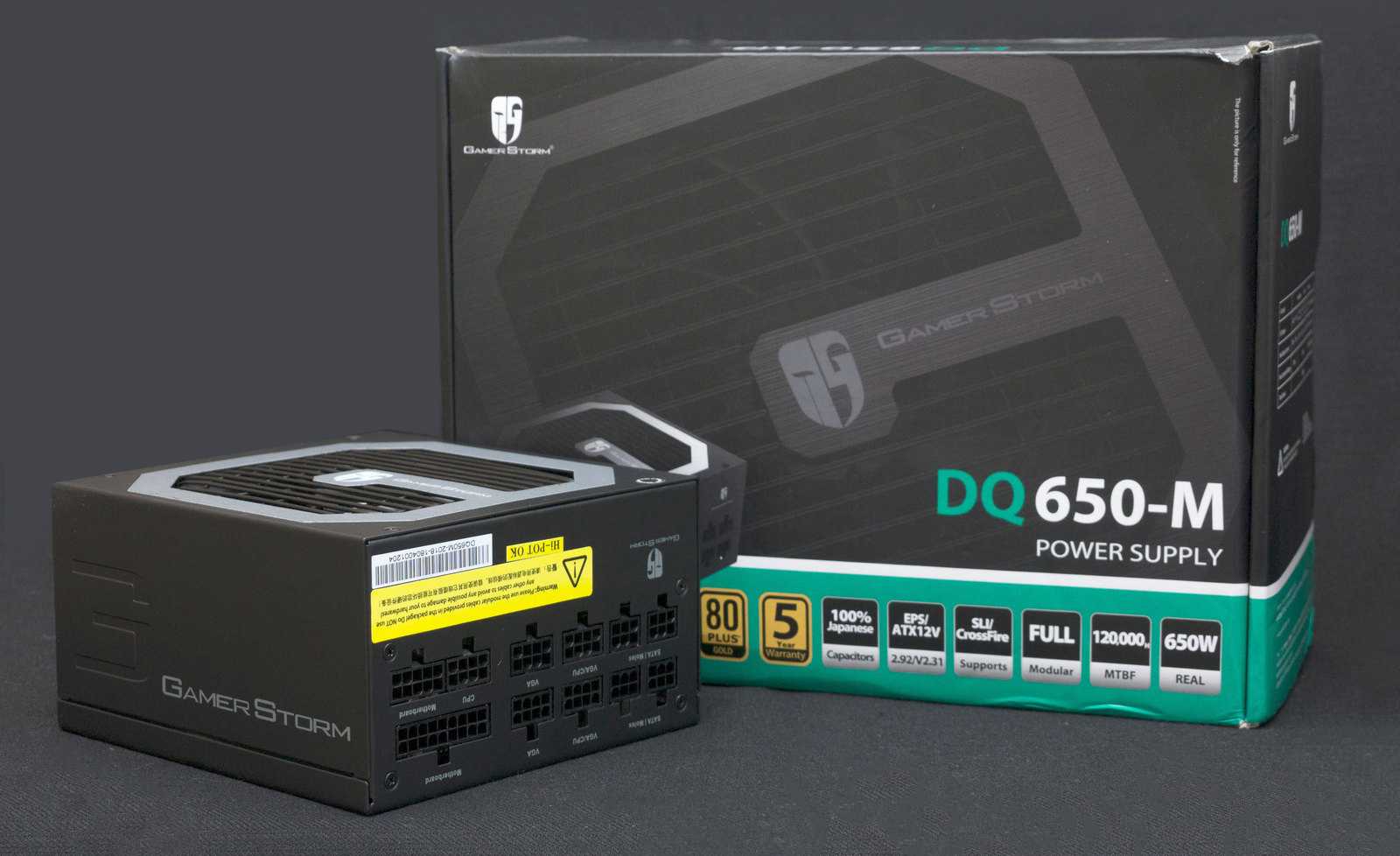

Блок питания поставляется в картонной коробке с цветной полиграфией. Основные цвета в оформлении – черный и зеленый. Коробка запаяна в целлофан.

На лицевой стороне находится изображение корпуса блока питания и указание модели. В нижнем ряду в виде значков перечислены основные характеристики и особенности модели.

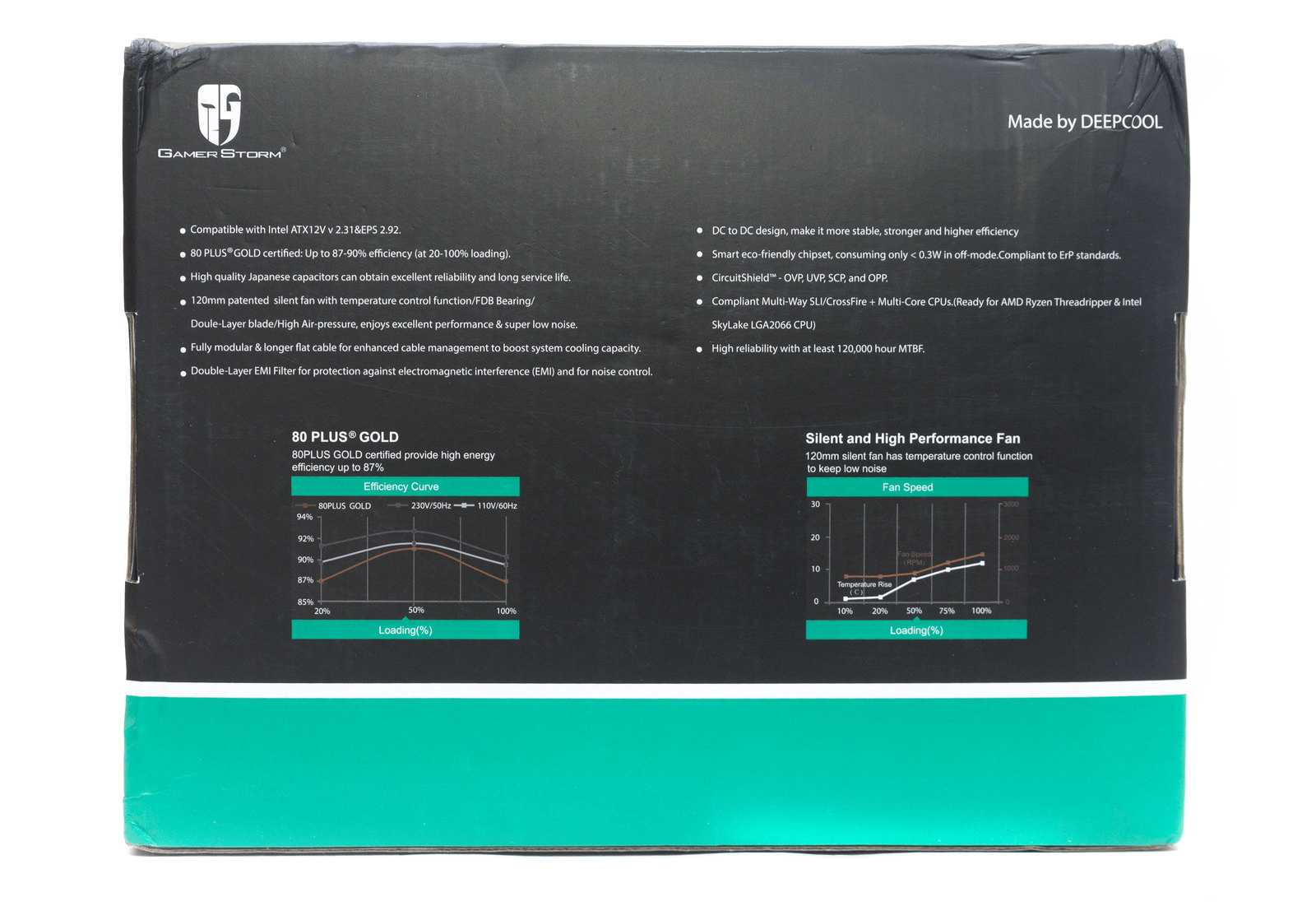

На обратной стороне более подробно расписана информация, указанная на лицевой стороне. Ниже находятся два графика: эффективности и оборотов вентилятора в зависимости от нагрузки.

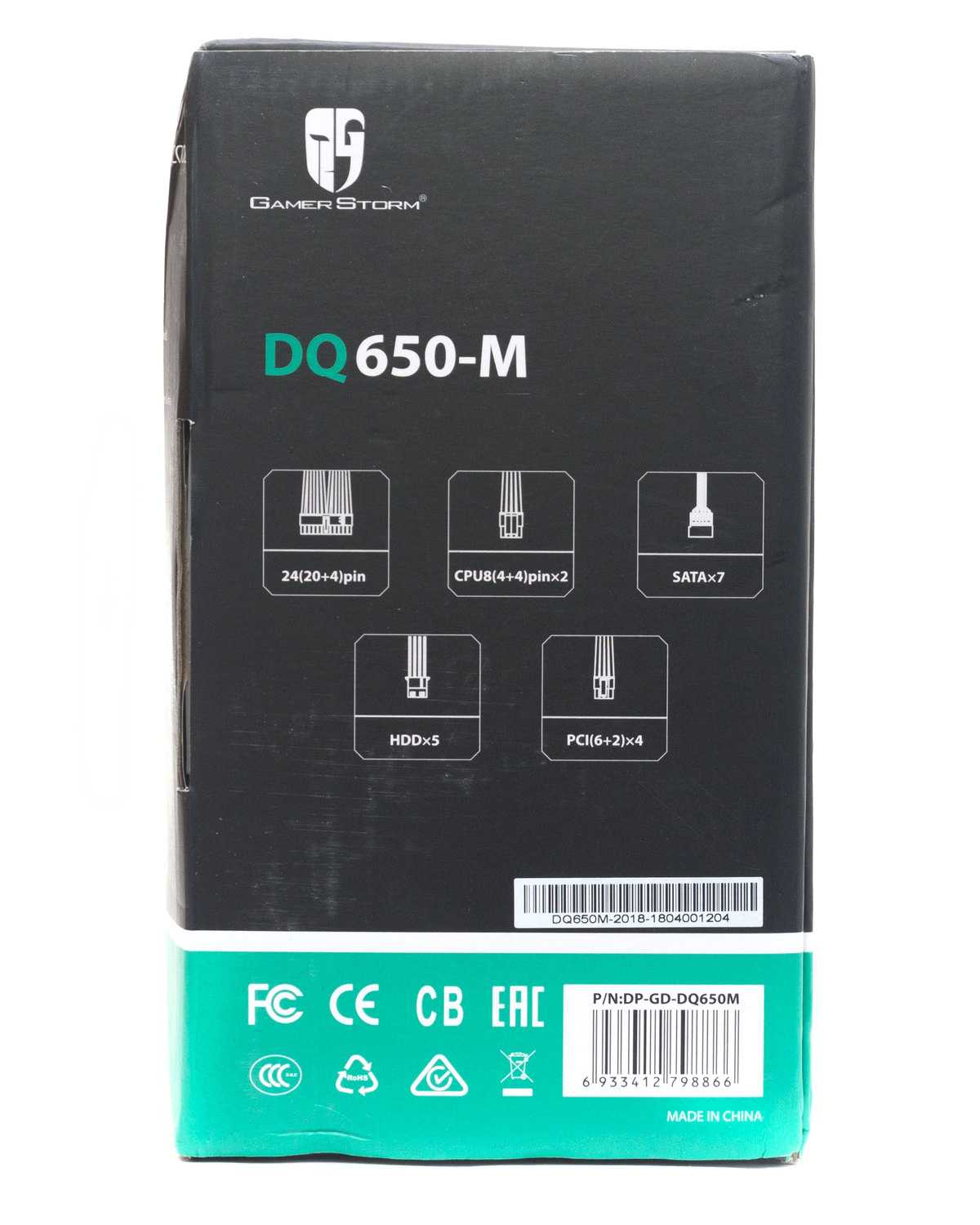

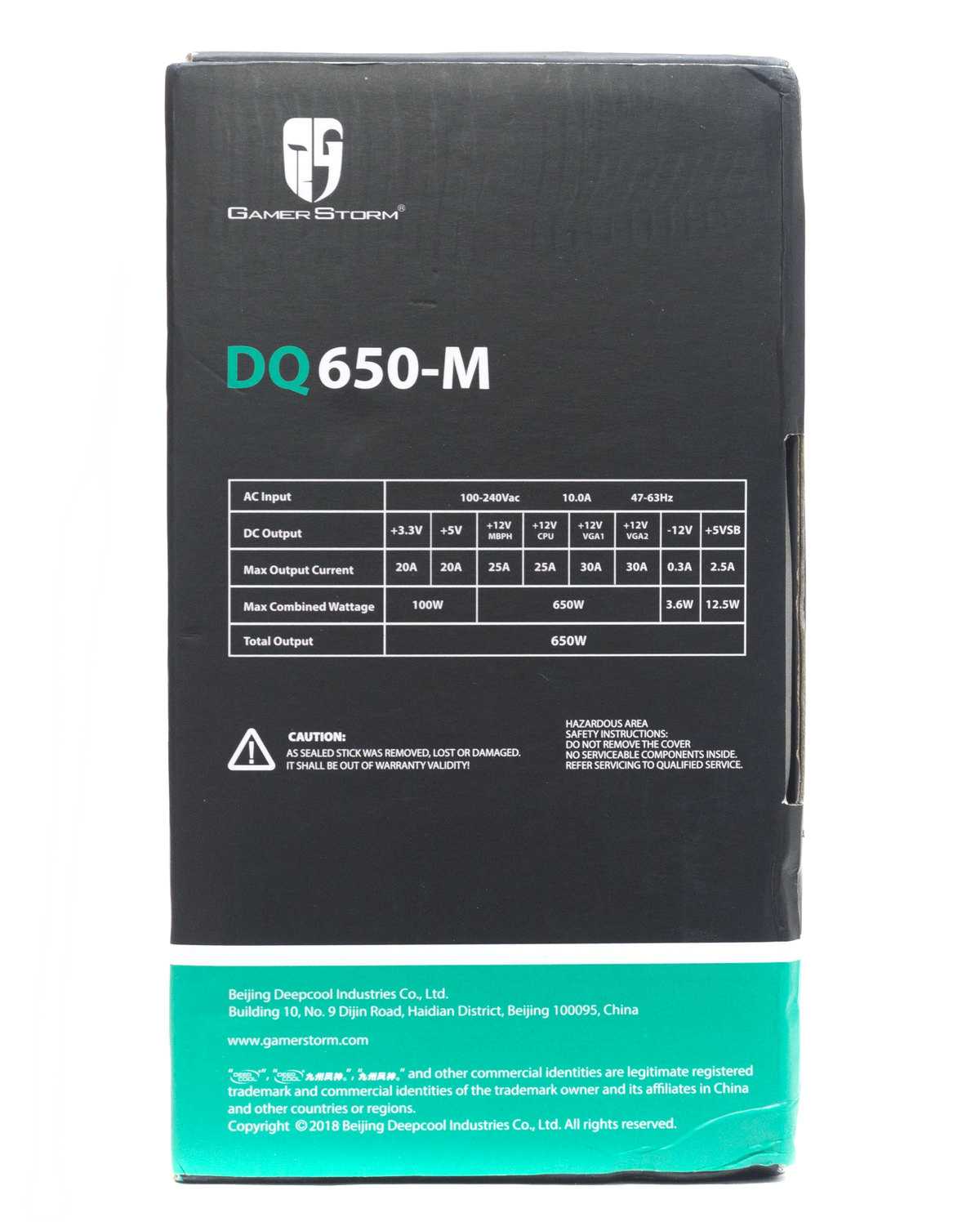

На боковых сторонах перечислены разъемы и их количество на кабелях, а также дана таблица с нагрузочными характеристиками.

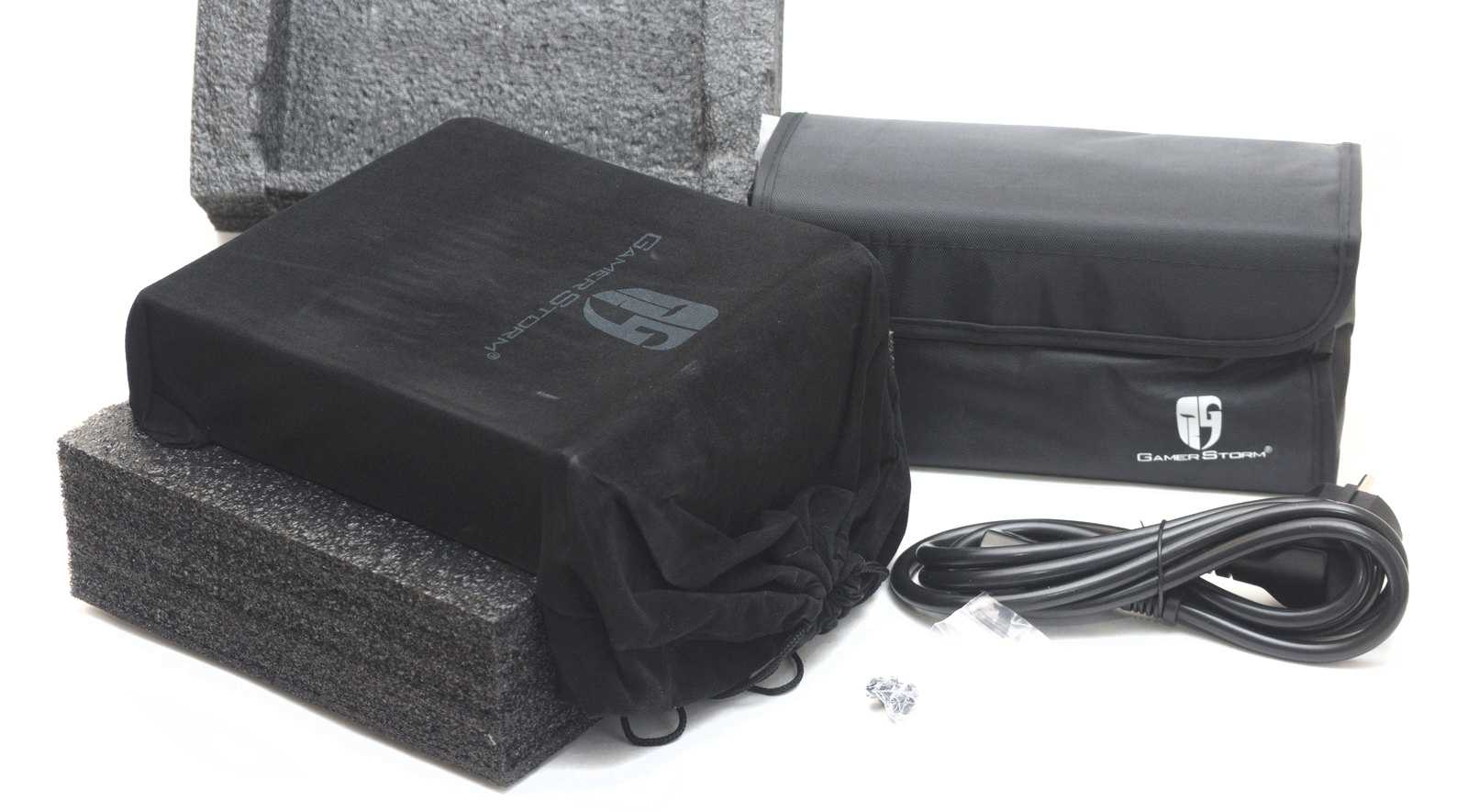

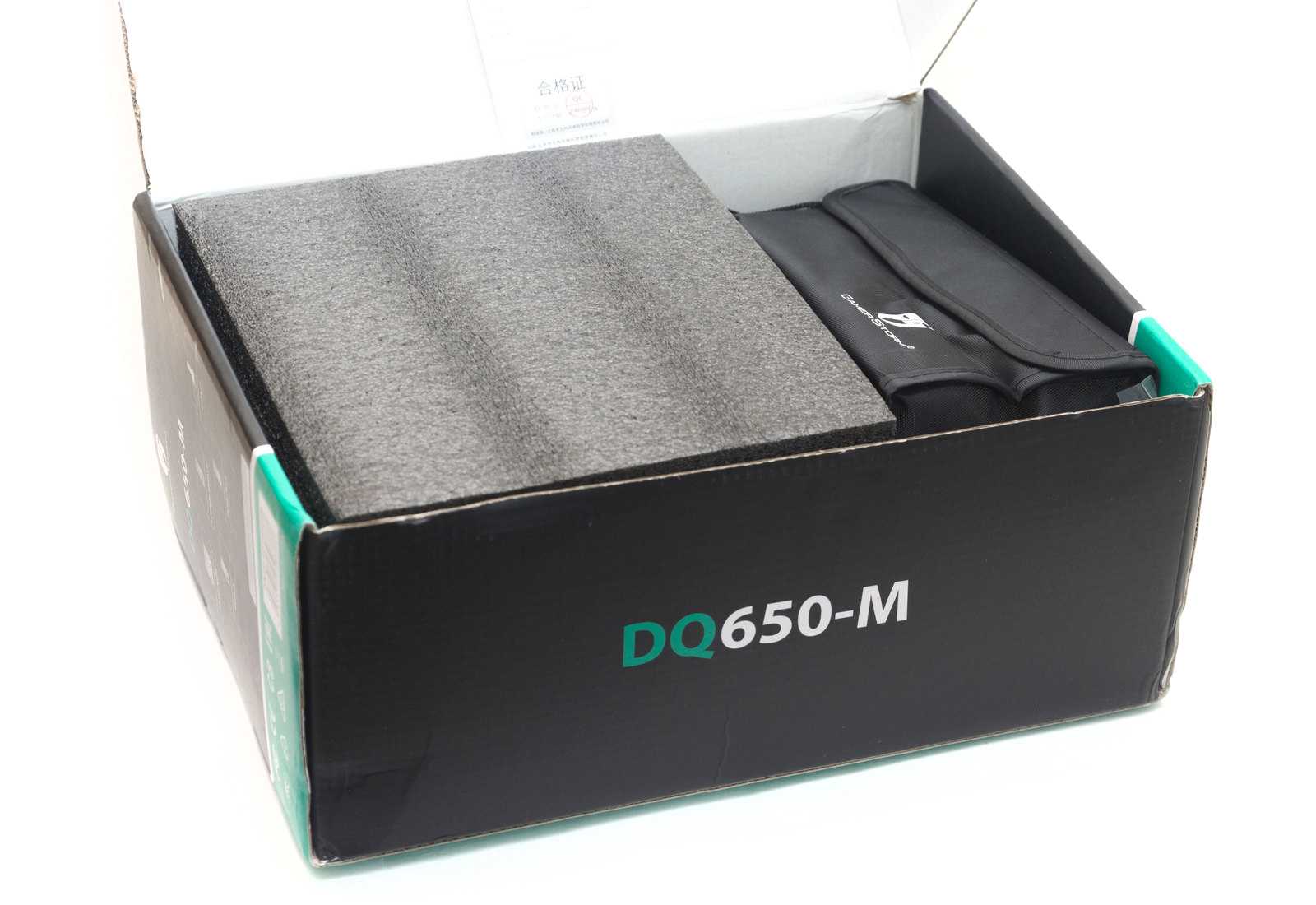

Внутри коробки блок питания надежно упакован в тканевый мешочек и зафиксирован вставками из вспененного полиуретана.

Все модульные кабели упакованы в целлофановый пакет и находятся в сумке с клапаном на липучке. Отдельно уложен сетевой кабель, четыре винта и гарантийный талон. Стяжек в комплекте нет — несколько штук не помешало бы для укладки кабелей в корпусе.

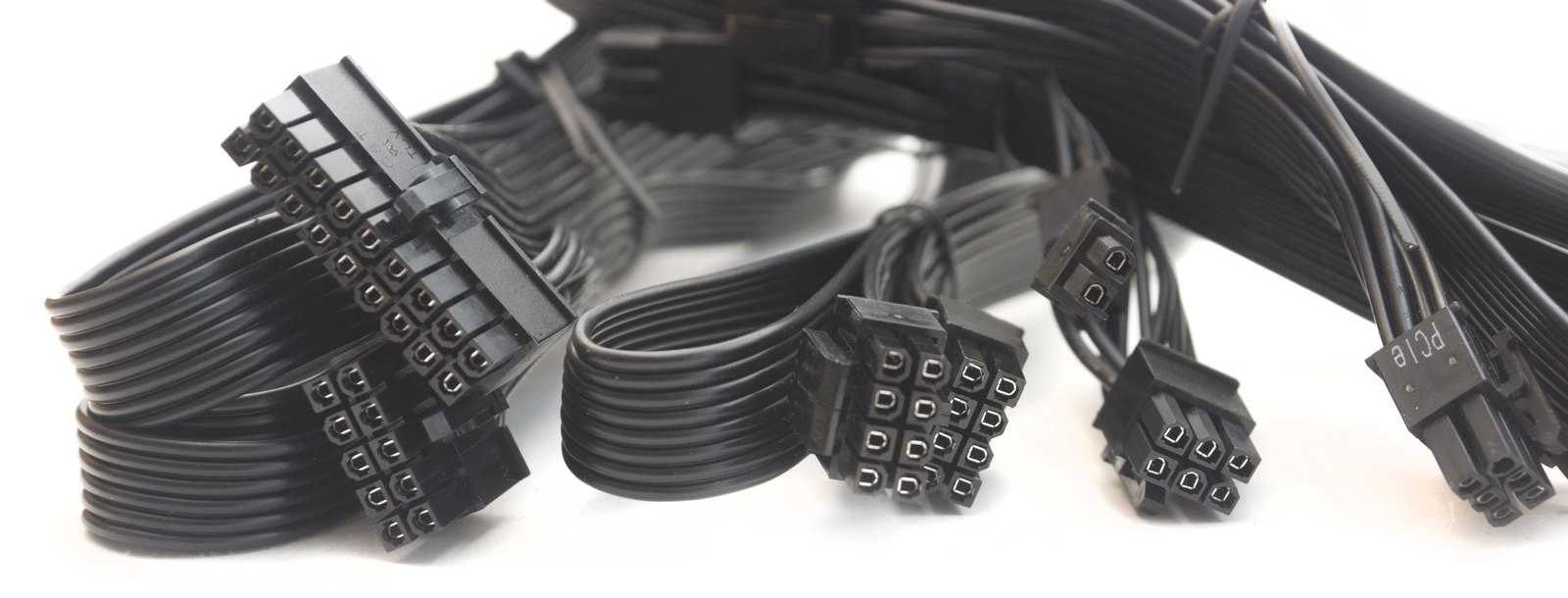

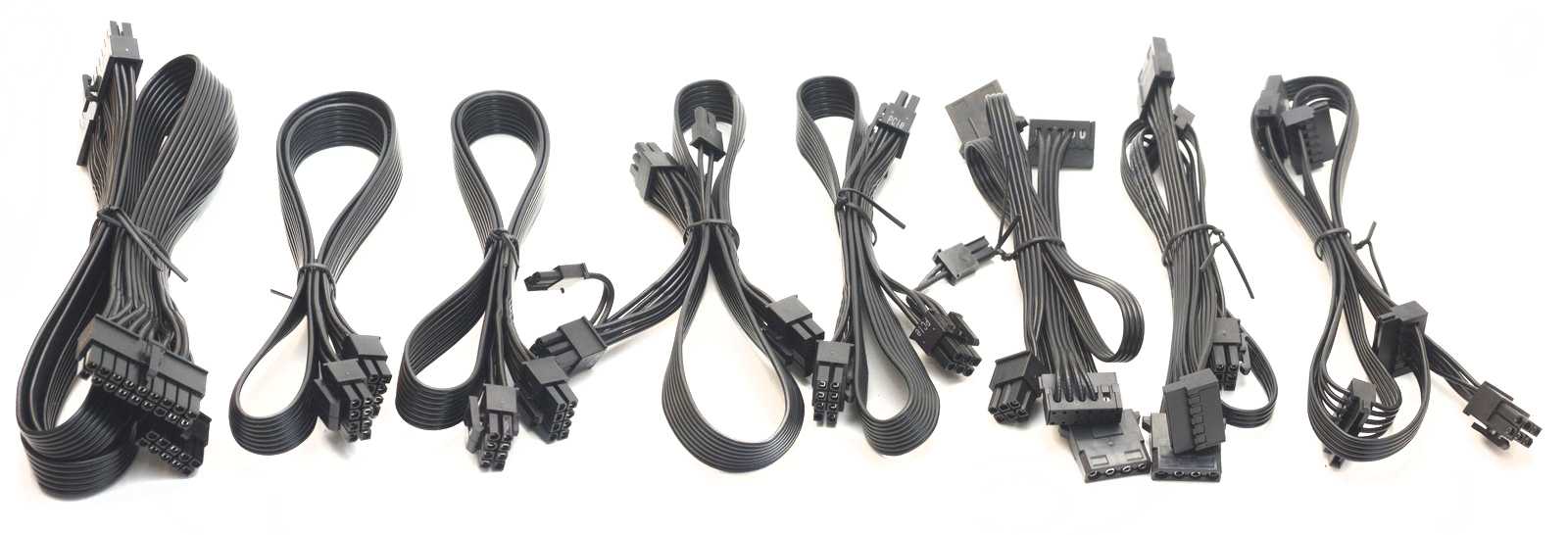

Провода плоские, в пластиковой оплетке, собраны в неширокие шлейфы. Сечение не указано, но скорее всего — 18AWG. Кабели достаточно мягкие, проблем с укладкой не будет.

Всего в комплекте 8 модульных кабелей:

• Основной 20+4-пин кабель: 55 см;
• Два кабеля EPS 12V 4+4-пин: 70 см;
• Два кабеля PCI-E с двумя разъемами 6+2-пин: 50+10 см;
• Один кабель три разъема SATA плюс Molex: 45+15+15+15 см;
• Два кабеля с двумя Molex 4-пин, плюс два SATA: 55+15+15+15 см.

Такой набор видится нам не очень оптимальным, особенно сочетания SATA и Molex разъемов. У двух кабелей колодки SATA подключены четырьмя проводами, а не пятью. Уменьшение длины кабелей, кроме EPS, вполне оправдано – при нижнем расположении БП данной длины вполне достаточно для скрытой укладки, и более короткие кабели занимают за поддоном меньше места.

Внешний вид HIPER HPB-650SM

Устройство поставляется в небольшой картонной коробке с простеньким, но надо признать вполне стильным оформлением. Комплектация включает в себя сам блок питания, сетевой кабель питания и набор модульных кабелей.

Корпус БП покрыт чёрной краской, и в лучших традициях главным элементом на корпусе является большой 14см вентилятор. Сбоку – наклейка с описанием технических характеристик, по торцам – сетевой разъём питания, тумблер питания и несъёмный основной кабель ATX 20+4 pin и CPU 4+4 pin.

Модульных кабелей всего 4 штуки (хотя на самом корпусе мы видим 8 разъёмов), которые дают нам: два PCI-E 6+2 pin, четыре MOLEXразъёма и пять SATA. Итого получается, что мы может подключить к этому блоку питания одну мощную видеокарту и до девяти накопителей. Вполне неплохо, хотя мощность позволяет подключить и две видеокарты, но если что – всегда можно будет отдельно приобрести соответствующие переходники с SATAили MOLEXразъёмов.

Разборка HIPER HPB-650SM

Разбирается блок питания традиционно просто – для этого нужно открутить 4 винта, после чего без особых усилий снять верхний П-образный кожух с вентилятором. Последний, кстати, представлен моделью Alpine DF1352512SEMI на подшипнике скольжения с максимальным током потребления 0,20А. В принципе, компоновка блока питания вполне классическая, правда, входной фильтр распаян не прямо на разъёме, а на плате.

К сожалению, маркировку диодного моста разглядеть не удалось, так как он (мост) смонтирован вплотную с ближайшими элементами и обильно залит термоклеем. На первом крупном радиаторе находятся элементы активного корректора мощности – диод и мосфет Lonten LSB55R140GT, а также два мосфета SIF20N50C (они относятся к первичному преобразователю). На втором радиаторе – диодные сборки 8DX56 и 9NT58. Используемые трансформаторы – CD-ERL35(8688) и EEL19-P810 ZD. Микросхема SP6812D отвечает за дежурное питание, а Sitronix ST9S313C – за защиту блока питания

К слову, почти все конденсаторы рассчитаны на работу при температуре до 105 градусов Цельсия, кроме большого конденсатора в высоковольтной части – он рассчитан на работу до 85 градусов. Зато он имеет очень неплохую ёмкость – 330 мкФ.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В и +5 В подключались к постоянной нагрузке в 50 Вт.

По требованиям стандарта ATX12V отклонение не должно превышать 5%. Таким образом, норма для линии +12 В лежит в пределах от +11.4 до +12.6 В.

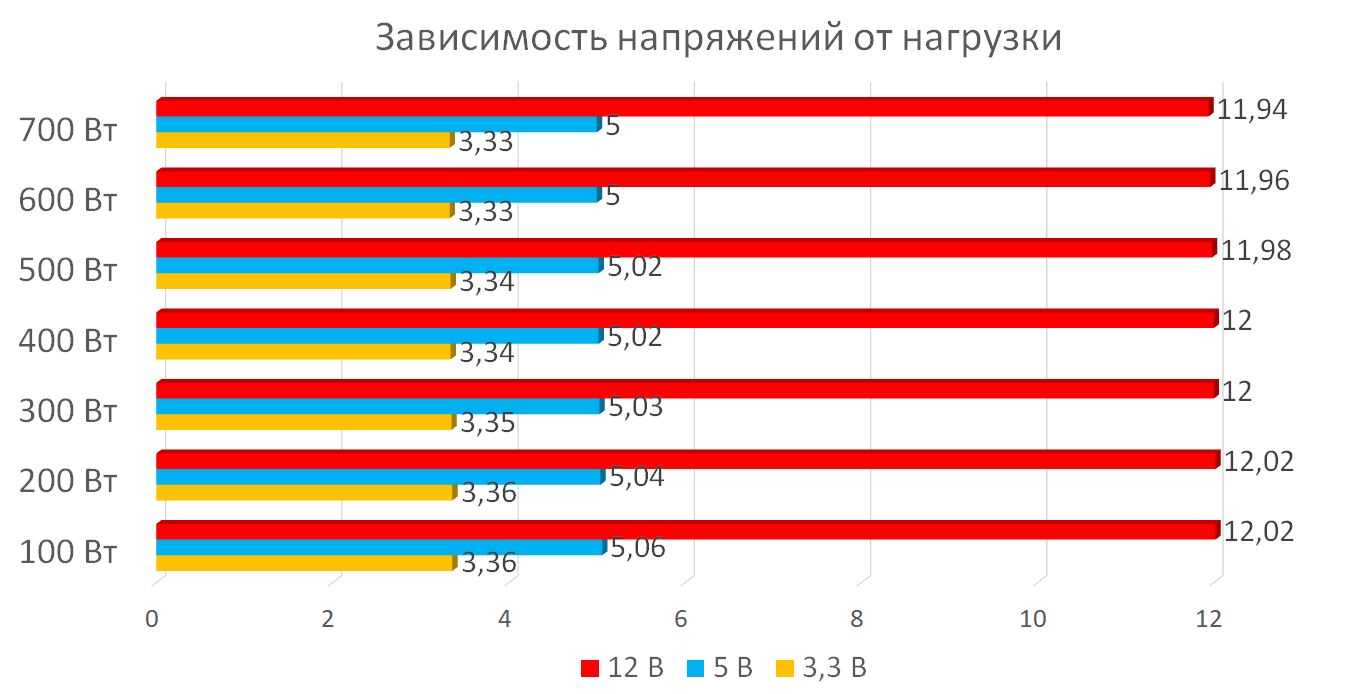

Стабильность напряжений у DQ650-M на высоком уровне. Отклонения укладываются в 1% по линии +12 В и в 2% по вторичным линиям. Изначально немного завышенные напряжения на линиях +3,3 и +5 В, вплоть до максимальной нагрузки не проседают ниже номинальных значений. Блок питания отлично справляется с нагрузкой, превышающей номинальные значения по линии +12В.

Отклонения напряжений составили:

линия +3,3В: от +2 до +1%;

линия +5В: от +1% до 0%;

линия +12В: от +0,2 % до -0,5%.

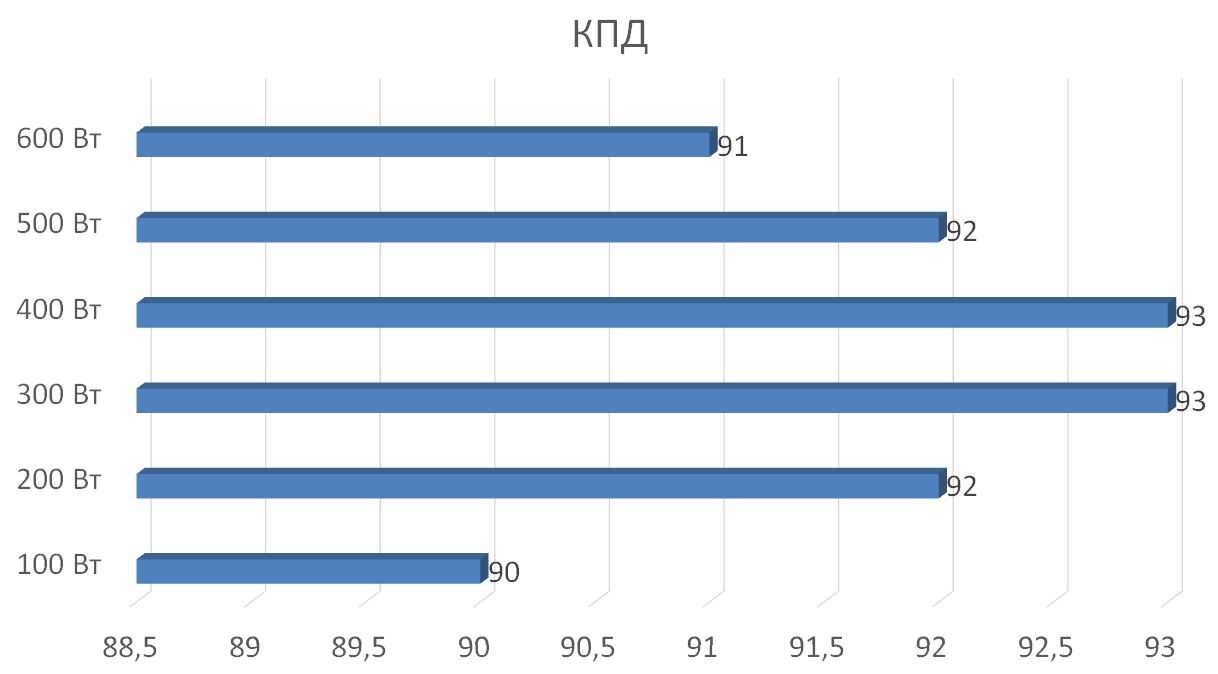

Уровень КПД полностью соответствует стандарту 80 PLUS Gold, максимальные 93% демонстрируются при нагрузке в диапазоне от 300 до 400 Вт.

Также была проверена защита от короткого замыкания и перегрузки: при замыкании на любой из линий блок питания благополучно отключался, перегрузка свыше 800 Вт на любой из виртуальных линий +12В приводила к отключению БП.

Тестирование HIPER HPB-650SM

Мы провели замеры напряжений по ключевым выходным линиям – 12 и 5 В при разных нагрузках. Учитывая, что основная часть мощности современного компьютера приходится на шину 12 В (от неё питаются и видеокарты, и процессор), именно на неё мы и подавали практически всю нагрузку (первые 50 Вт – на линию 5 В, остальное – на 12 В). Тем более, что почти всю свою мощность (а именно ток 52 Ампера) блок питания способен выдать по линии 12 Вольт.

Что же показывают наши тесты? Конечно, при небольшой нагрузке напряжение по линии 12 В сильно выше идеала, но в принципе оно вписывается в допустимую погрешность 5%. Но сразу скажем что современная техника без проблем переносит повышенное (в пределах указанной выше погрешности) напряжение, и в принципе слегка повышенное напряжение лучше, чем пониженное. Отсутствие DC-DCпреобразователя для линии 5 В отчётливо прослеживается в наших тестах – по мере роста нагрузки на линию 12 В мы видим постепенное падения напряжение на этой линии, одновременно с постепенным повышением напряжения по линии 5 В. Но надо отдать должное – ни при какой нагрузке нам не удалось зафиксировать выходные напряжения ниже эталонных. В принципе это достаточно похвально, особенно по меркам бюджетного блока питания.

Заключение

Блок питания GamerStorm DQ650-M приятно нас порадовал оригинальным дизайном, современной схемотехникой и стабильным уровнем напряжений. Надежные комплектующие, в том числе и японские конденсаторы позволяют демонстрировать высокий уровень КПД и отличную стабилизацию напряжений по всем каналам. Панель для модульных кабелей подключена к плате по шине, просматривается современная тенденция отказа от проводов внутри корпуса.

Полностью модульное кабельное хозяйство, удобные для укладки плоские шлейфы. Большие возможности по подключению питания различной периферии дополнены возможностью подключения четырех шлейфов питания VGA и трех CPU. Но в комплекте шлейфов меньше, чем можно подключить, при такой необходимости придется покупать их дополнительно. Комбинация коннекторов питания SATA и Molex может не всем понравиться.

Модная RGB-подсветка отсутствует, в этом имеется и свой плюс – производитель сделал ставку на качественный и тихий вентилятор. Охлаждению не хватает только полупассивного режима работы вентилятора, что уже реализовано у многих конкурирующих решений.

Цена находится на среднем уровне, вполне сопоставима с подобными решениями прочих производителей БП. По совокупности всех характеристик вполне можем рекомендовать данную модель к покупке.

Плюсы:

• Интересный оригинальный дизайн корпуса;
• Полностью модульная система кабелей;
• Стабильность напряжений;
• Высокий уровень эффективности;
• Использование современных качественных комплектующих;
• Японские конденсаторы;
• Надежная система защиты;
• Тихая работа системы охлаждения;
• Два кабеля 8-пин питания CPU;
• Четыре виртуальных линии +12 В;
• Доступная цена для подобных решений;
• Гарантия 5 лет.

Минусы:

• Не оптимальное распределение коннекторов SATA и Molex на кабелях;
• Количество комплектных кабелей меньше, чем набор разъемов для их подключения.

Выводы

Прежде чем сделать краткий вывод по каждому из устройств, стоит отметить, что блоки питания с сертификатом 80 PLUS Gold заметно подешевели и нарастили «жирок» из энергосберегающих функций. Хоть эти нововведения и малозаметны с нашими тарифами за электроэнергию, однако «золотые» БП надежнее своих «бронзовых» и «серебряных» оппонентов. Поэтому мы не видим поводов скупиться на покупку подобного устройства, которое, к сожалению, традиционно играет роль «остаточного девайса» при сборке системного блока. Порой, несерьезный подход к выбору блока питания имеет куда более серьезные последствия, о чем неумолимо говорит статистика.

CS650M, вопреки нашим ожиданиям, стал откровением данного обзора. Несмотря на невысокую цену, он представляет устройство как минимум более высокого класса, о чем свидетельствуют результаты нашего тестирования. Его можно смело рекомендовать для сборки игрового компьютера даже с применением двух Middle-End видеокарт.

О цене RM850 нам еще мало, что известно. Однако в США его можно приобрести за 159 долларов. Из этого следует, что в России его стоимость вряд ли превысит 5000 рублей. В этом случае мы получаем вполне конкурентоспособный БП с качественной сборкой и стабильной шиной +12V, что играет первостепенную роль в системе с двумя мощными видеоадаптерами. Следовательно, покорить геймерский и оверклокерский сегменты ему будет по зубам.

Revolution XT 530W оказался самым «хладнокровным» блоком питания. Как мы уже говорили, связано это с отменной элементной базой и грамотными расчетами инженеров тайваньской компании. Впрочем, было бы наивно ждать чего-то другого от столь именитого бренда. Мощность блока маловата для его применения в геймерских сборках, но на его основе можно собрать надежный и стабильный мультимедийный ПК с одной дискретной видеокартой. Если вы цените тишину и экономичность, то вам однозначно следует присмотреться к Revolution XT 530W.
