Топ 7 материнских плат на чипсете intel z370 под процессоры coffee lake (восьмое поколение)

ASRock Z370 Taichi Circuit Analysis

Circuit Analysis

The Z370 Taichi shows us the goods when the heat sink comes off.

The phases on the Z370 Taichi are in a 10+2 phase configuration for the CPU core and the iGPU phases. The Intersil ISL69138 is used as the PWM controller and supports up to 7 phases on two rails (5+2 here). The main CPU rail gets five PWM channels, and the iGPU rail gets two PWM channels. Each phase gets a 60A inductor and uses Fairchild Semiconductor FDPC5030 PowerTrech Power Clip dual N-channel MOSFETs which are rated for a continuous 25A output, just like NexFETs that are popular. Two APW8720 PWM controllers with integrated drivers are used for the VCCSA and VCCIO single phase VRMs that use the same dual-N channel PowerTrench MOSFETs as the main CPU VRM.

Each PWM channel seems to output to two ISL6596 N-channel MOSFET drivers for the VCore, which is an odd way of doubling phase count from 5 to 10 for the core phases. The method used here allows for each phase to have its own driver, it’s like a better method of doubling up phases compared to two power stages on one driver. The memory VRM uses a UPI uP1674P PWM controller with integrated drivers and outputs to the same Fairchild PowerTrench Power Clip dual N-Channel MOSFETs as used in the CPU VRM.

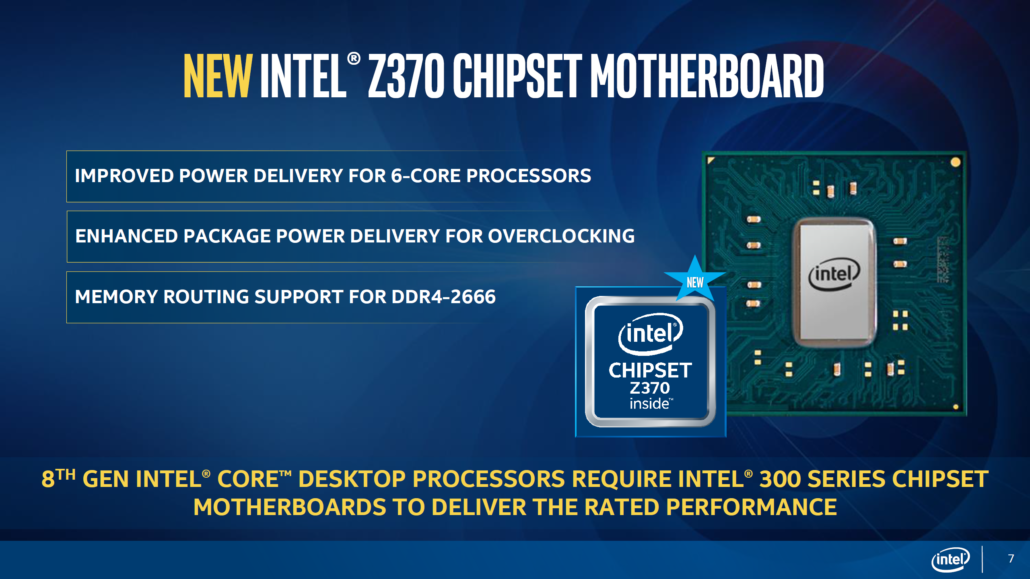

О чипсете Intel Z370

Новому процессору — новый чипсет. Как ни грустно, ноIntel Z270 имел недолгий срок жизни. Ключи и количество контактов у процессоров Coffee Lake по сравнению с Kaby Lake не изменилось, но повлияло навозросшие требования к питанию шестиядерных процессоров: чипсеты Z170 и Z270 проектировались с расчетом максимум на 8 потоков (чего не скажешь поASUS ROG Maximus IX Apex), и повышение нагрузки на цепи питания могло повлечь к выходу плат из строя. Поэтому Coffee Lake требуют новый набор логики 300 серии и новых материнских плат, в которых вместо 128 контактов питания используется 146.

Отличий чипсета в функционалеот предшественника не так уж много, ничего революционного нет. Кого удивит нативная поддержка USB 3.1 Gen 2, если устройств, которые поддерживают такую скорость передачи, кот наплакал?

На данный момент спектр материнских плат 300 серии имеет большой выбор,компактные и бюджетные системы на 4 ядрах Intel стали реальностью.

Для тех, кто не желает расставаться с любимыми материнскими платами 100 и 200 серий, есть возможность модифицировать BIOS материнской платы и добиться стабильной работы четырехъядерных Core i3 поколения Coffee Lake. Данные случаи подтверждаются энтузиастами. С шестиядерными процессорами пока прогресса не наблюдается,сказывается технология Turbo Boost 2.0 и повышенное энергопотребление.

Интересным является запланированный на вторую половину 2018 года анонс чипсета intel Z390:

Все информационные утечки говорят о том, что помимо нативной поддержки беспроводных сетей появится возможность использования новых восьмиядерных процессоров поколения Coffee Lake, которые появятся в то же время. Второе полугодие обещает быть жарким на события!

CPU, Memory, and System Benchmarks

CINEBENCH 11.5

wPrime

AIDA64 FLOPS and IOPS

AIDA64 Memory

ScienceMark

HandBrake

3DMark: Fire Strike

3DMark: Cloud Gate

ResidentEvil 6

These tests are done out of the box, so I have decided to include whether or not the vendor has implemented some type of default overclocking, such as multi-core enhancement. Multi-core enhancement is when the motherboard vendor pushes all cores to maximum turbo speeds instead of just one or two.

MCE as I will call it, can cause instability if your CPU isn’t great, and we would hope vendors would have it off by default, but it does offer a free performance boost out of the box. Some motherboards also might increase the BCLK a bit over stock to score higher, and some might even mess with the turbo boost table.

If we standardize settings, then most motherboards should perform the same, but in this case, we haven’t. Overall, the Z370 Taichi tops our charts all over because it overclocks all cores to 4.7GHz at stock instead of following Intel’s stock rules. The fact that MCE is on at default could be because this is a beta BIOS, and you could expect this to change with official BIOS releases.

Intel Coffee Lake Works on 100-Series Chipset Motherboard and Intel Kaby Lake Works on 300-Series Chipset Motherboard, But Not Officially

During my review of the Intel Coffee Lake-S processors on the Z370 platform, I wrote in detail what Intel had officially told the press about compatibility of their new processor lineup. Intel stated that the new Z370 chipset was tailor made for the 8th generation core lineup and hence, the older CPUs will not work on the platform nor will 8th gen processors be supported on the older platform.

There were three key features of the Z370 platform that had to be made (according to Intel) which kind of validated their claim for the electrical pin routing change on the same LGA 1151 socket that had been released and available since Skylake back in 2015. Intel states that they improved power delivery for 6 core processors, enhanced package power delivery for overclocking and enhanced a series of memory routing features to support DDR4-2666 MHz. My issue with this statement at the time, was that sure Coffee Lake is a nice upgrade that increases core count and clock speeds, but it is still manufactured on an enhanced 14nm process known as 14nm++ and aside from that, it is a similar architecture that hasn’t changed much since Skylake.

So with that clarification out of the way, you might think that we may never see support for Coffee Lake chips on older platforms or vice versa. Well, no. Actually, as pointed out in a report posted by Videocardz, ASUS confirmed that older motherboards (Z170/Z270) can support Coffee Lake-S but since Intel is the one dictating the terms here, they aren’t allowed to change that. Furthermore, two Chinese users might have done the impossible by unlocking support for Coffee Lake on Z170 and Kaby Lake on Z370 motherboards, hence acknowledging that the motherboards are indeed capable. That Intel may not allow motherboard manufacturers to offer a BIOS that enables this support is another thing, but practically, it is possible, although there are some issues which are detailed below.

Intel Z590

Ну и как полагается – топ с буковкой «Z» в маркировке, что означает, господа оверклокеры, вам сюда! Разгон процессора, памяти – все доступно. Да и выбор материнских плат на Z590 большой.

Наверное, понятно, что тут DMI x8, количество линий PCIe 3.0 максимально возможное, 24 штуки. Все остальные «плюшки» тоже в наличии. Например, конфигурирование процессорных интерфейсных линий между двумя разъемами PCIe x16 или даже несколькими M.2, что позволит собрать действительно быстродействующую систему хранения, хоть и за счет видеокарты.

Впрочем, даже остающиеся 8 линий PCIe 4.0 для любой современной видеокарты практически никак не снижают их производительности.

Оставьте отзыв

Наша цель — сделать семейство инструментов ARK максимально полезным для вас ресурсом. Оставьте свои вопросы, комментарии или предложения здесь. Вы получите ответ в течение 2 рабочих дней.

Ваши комментарии отправлены. Спасибо за ваш отзыв.

Предоставленная вами персональная информация будет использована только для ответа на этот запрос. Ваше имя и адрес электронной почты не будут добавлены ни в какие списки рассылок, и вы не будете получать электронные сообщения от корпорации Intel без вашего запроса. Нажимая кнопку «Отправить», вы подтверждаете принятие Условий использования Intel и понимание Политики конфиденциальности Intel.

Вся информация, приведенная в данном документе, может быть изменена в любое время без предварительного уведомления. Корпорация Intel сохраняет за собой право вносить изменения в цикл производства, спецификации и описания продукции в любое время без уведомления. Информация в данном документе предоставлена «как есть». Корпорация Intel не делает никаких заявлений и гарантий в отношении точности данной информации, а также в отношении характеристик, доступности, функциональных возможностей или совместимости перечисленной продукции. За дополнительной информацией о конкретных продуктах или системах обратитесь к поставщику таких систем.

Классификации Intel приведены исключительно в информационных целях и состоят из номеров классификации экспортного контроля (ECCN) и номеров Гармонизированных таможенных тарифов США (HTS). Классификации Intel должны использоваться без отсылки на корпорацию Intel и не должны трактоваться как заявления или гарантии в отношении правильности ECCN или HTS. В качестве импортера и/или экспортера ваша компания несет ответственность за определение правильной классификации вашей транзакции.

Формальные определения свойств и характеристик продукции представлены в техническом описании.

‡ Эта функция может присутствовать не во всех вычислительных системах. Свяжитесь с поставщиком, чтобы получить информацию о поддержке этой функции вашей системой или уточнить спецификацию системы (материнской платы, процессора, набора микросхем, источника питания, жестких дисков, графического контроллера, памяти, BIOS, драйверов, монитора виртуальных машин (VMM), платформенного ПО и/или операционной системы) для проверки совместимости с этой функцией. Функциональные возможности, производительность и другие преимущества этой функции могут в значительной степени зависеть от конфигурации системы.

ПРЕДУПРЕЖДЕНИЕ. Изменение тактовой частоты и/или напряжения может (i) привести к ухудшению стабильности системы и сокращению срока службы системы и процессора; (ii) привести к неисправности процессора и других компонентов системы; (iii) снизить производительность системы; (iv) привести к перегреву или дополнительным повреждениям; (v) повлиять на целостность данных, хранящихся в системе. Корпорация Intel не тестировала процессор с тактовой частотой, превышающей номинальную, и не гарантирует его работоспособность в данном случае. Корпорация Intel не дает никаких гарантий относительно пригодности процессора для какой-либо конкретной цели, в том числе с измененной тактовой частотой и/или измененным рабочим напряжением. Дополнительную информацию можно найти на странице http://www.intel.com/content/www/ru/ru/gaming/overclocking/overclocking-intel-processors.html

Расчетная мощность системы и максимальная расчетная мощность рассчитаны для максимально возможных показателей. Реальная расчетная мощность может быть ниже, если используются не все каналы ввода/вывода набора микросхем.

Анонсированные артикулы (SKUs) на данный момент недоступны. Обратитесь к графе «Дата выпуска» для получения информации о доступности продукции на рынке.

Технологии

Главное изменение новых процессоров – дополнительные ядра. Теперь в линейке Core i3 живут исключительно четырёхъядерники, а среди Core i5 и i7 появились 6-ядерные процессоры. Архитектура ядер по большому счёту, не изменилась. По сути, это всё те же ядра, что были и в Kaby Lake, только с некоторыми оптимизациями (судя по их строению). Выполнены они по знакомому 14-нм техпроцессу.

А вот у обвязки вычислительных ядер нашлось больше изменений. Почти все новые процессоры, за исключением младших моделей, научились поддерживать быструю память DDR4-2666 «из коробки». Младшие CPU могут работать с оперативкой DDR4-2400, точь-в-точь, как и Kaby Lake. Что касается возможности увеличения тактовых частот памяти, то она осталась на своём месте. Как обычно, для такого разгона понадобится чипсет Z-серии и процессор, поддерживающий разгон.

Ещё одно важное изменение коснулось процессорного сокета. Он по-прежнему называется Intel LGA 1151 и количество контактов у него такое же, как и у сокета LGA 1151 для Kaby Lake и SkyLake

Вот только разводка самих контактов изменилась. У новых процессоров поменялась разводка подсистемы питания: для стабильной работы Coffee Lake требуется больше контактов, чем для Caby Lake и его предшественников. Поэтому в Intel решили задействовать резервные контакты, которые не использовались в седьмом поколении CPU.

В результате возникла непростая ситуация. Габариты и названия сокетов и процессоров Coffee Lake, Kaby Lake и Skylake одинаковы — LGA 1151. Вот только из-за различий в разводке контактов, свежие процессоры Coffee Lake заработают только на материнских платах с чипсетами 300-й серии. Что же касается Kaby Lake и Skylake, то здесь ситуация обратная. Эти CPU не будут работать совместно с новыми чипсетами Intel, хотя в сокет они поместятся без проблем. Кстати, по итогу новый разъем получил название LGA 1151v2.

Встроенное видеоядро Intel практически не получило обновлений. Больше всего изменений произошло в её названии, которое сменилось с Intel HD Graphics 630 на Intel UHD 630. Судя по маркировке, можно решить, что такая графика справится с 4К-разрешением. На самом деле, так оно и будет, если речь пойдёт о работе, просмотре видео или просмотра сайтов в Интернете. Используется то же видеоядро, что и у Kaby Lake. Внутри Intel UHD 630 находится те же 24 исполнительных блока, которые относятся к поколению 9.5.

Если бы в Intel не приготовили в рукаве пару козырей, то можно было бы справедливо сказать, что компания не занималась встроенной графикой при разработке свежих CPU. Однако, в самом начале 2018 года, спустя несколько месяцев после официального анонса Coffee Lake, процессорный гигант официально сообщил невероятную прежде новость. В нескольких CPU из семейства Coffee Lake будет использоваться графическое видеоядро Vega. Оно будет дополнено собственной видеопамятью HBM2, объёмом 4 Гбайт. Видеоядро и его память будет распаяна на подложке новый процессоров. Такие CPU можно определить по наличию буквы «G» в названии.

Что касается флагманского чипсета, то и в нём тоже почти не произошло никаких изменений. В Intel Z370 изменилась версия портов USB с 3.0 до 3.1 Gen 1, а также добавилась поддержка памяти Intel Optane и Intel Smart Sound Technology. Последняя технология представляет собой встроенный аудиопроцессор DSP, который также встречается в дорогих автомагнитолах. Благодаря Intel Smart Sound Technology можно вывести ПК из спящего режима с помощью голосовых команд, улучшить распознавание голова и просто повысить качество аудио. Остальные чипсеты (Intel Q370, H370, Q360 и B360) должны быть анонсированы в январе 2018 года.

На момент написания этой статьи, новых процессоров Intel Core 8-го поколения представлено довольно много. Каждый пользователь может подобрать модель по своим задачам и возможностям. Например, при соотношении цена/качество выигрышнее всего смотрится старшая модель Core i3-8580, в котором появилось четыре ядра и разблокированный множитель. Таким образом вы получите процессор с четырьмя ядрами (правда, без Hyper-Threading), с полноценным кэшем 8 Мбайт и возможностью увеличить тактовую частоту путем изменения множителя. И все это за 170 долларов. В предыдущем поколении самой простой четырехядерник с разблокированном множителем продавался по официальной цене 243 доллара, и имел меньший объем кэша.

Intel Z390

Этот чипсет – обновленная версия Z370, отличающаяся от него только техпроцессом (как и другие чипсеты Coffee Lake новее Z370, выпускается по 14-нм) и поддержкой USB 3.1 Gen 2, а также Intel Wireless-AC MAC. Больше никаких новшеств по сравнению с предыдущим набором логики для разгоняемых процессоров он не несет. Соответственно, и сфера применения остается прежней – конфигурации «под разгон» и/или с двумя и более видеокартами.

Для Z390 заявлена поддержка Cannon Lake, что будет плюсом для покупателей, планирующих апгрейд, но есть ли в таком апгрейде смысл? В отличие от GPU, центральные процессоры наращивают свою производительность медленно, и разница между моделями одной ценовой категории соседних поколений вряд ли будет превышать несколько процентов.

Micro-ATX

На материнских платах форм-фактора Micro-ATX можно собрать как и обычный среднеигровой компьютер, так и серьезную геймерскую модель с двумя видеокартами. Хотя есть один нюанс — установка второй видеокарты может быть затруднена из за того, что прямо возле второго слота PCI-Express х16 расположены колодки для подключения различных внешних интерфейсов — порты USB / аудио / кнопки управления + индикация и т. д.

3. ASRock Z370M Pro4

Еще одна материнка от компании ASRock со стартовой стоимостью в розницу от 7000 рублей что для чипсета Intel Z370 минимум. Данная плата уже наделена четырьмя слотами под оперативную память DDR4 с тактовой до 4300 МГц при максимальном объеме в 64 Гб, естественно для разгона имеются профили XMP. Выход видео через материнскую плату возможен через три стандартных интерфейса на выбор D-Sub (VGA), DVI-D и HDMI. Аудио составляющая формируется аудиочипом Realtek ALC892 с стандартом выхода 7.1.

Подключение внешних накопителей осуществляется при помощи шести коннекторов SATA 3 и двух ultra М.2 с ключом M Key, имеется поддержка RAID массивов. Сеть можно подключить через встроенный LAN 1 Гбит/с, также материнская плата обладает 4 портами USB 3.1, по одному порту USB 2.0 и USB type C + 4 коннектора для подключения внешних портов USB (каждый конектор обеспечивает подключение двум портам).

Данная плата поддерживает подключение нескольких видеокарт в режиме CrossFire X, для чего предусмотрены соответствующие два слота PCI-E x16, дополнительно представлены два разъема PCI-E x1. В магазинах материнскую плату ASRock Z370M Pro4 можно найти с розничной стоимостью от 7000 рублей.

2. MSI Z370M MORTAR

На втором месте материнских плат форм-фактора Micro-ATX расположилась геймерская материнская плата с соответствующим охлаждением чипсета и ключей формирователя напряжения питания процессора — под такую материнку можно без проблем брать процессоры Coffee Lake с индексом К.

В данную плату можно поставить четыре модуля памяти DDR4 объемом в 16 Гб каждый с тактовой частотой вплоть до 4000 МГц, для разгона памяти имеются профили XMP. Интегрированное видео выводится при помощи трех коннекторов — HDMI, DVI-D и Display Port, также имеется уже распаянный аудиочип Realtek ALC892 от которого производится вывод восьмиканального аудио (стандарт 7.1), а также возможен вывод по оптике S/P-DIF. Подключение внешних накопителей возможно при помощи слотов М.2 (Key M) и четырех портов SATA 3 с поддержкой RAID массива.

Для подключения видеокарт предусмотрены два разъема PCI-Express v3 с поддержкой режима NVIDIA SLI Technology для двух видеокарт. Также имеется два слота PCI-Express х1, порт LAN с скоростью передачи данных в 1 Гбит/с, два USB 2.0 и четыре USB 3.1 плюс четыре коннектора для внешних USB портов. В розницу данную материнскую плату можно найти с стартовой стоимостью от 8500 рублей.

1. Asus Strix Z370-G Gaming (Wi-Fi AC)


На первое место форм-фактора ITX материнскую плату которая обладает одновременной поддержкой как технологии NVIDIA 2-Way SLI, так и AMD 2-Way CrossFireX (под видеокарты плата имеет два слота PCI-Express v3). Средствами материнки возможен вывод видео через порты HDMI и Display Port, звук формируется посредством аудиочипа SupremeFX и может выводится как через каналы стандартом 7.1, так и по оптике S/P-DIF.

Жесткие диски к этой материнки могут подключатся через шесть коннекторов SATA3, а также через два слота М.2 с ключом М (один слот вертикальный). Для установки оперативки вплоть до 64 Гб плата обладает четырьмя слотами с тактовой частотой до 4000 МГц, естественно с поддержкой профилей XMP.

Особо необходимо отметить наличие на материнской плате модулей Wi-Fi и Bluetooth, также имеется стандартный Гбит-ный LAN. Кроме этого на задней панели расположены 8 портов USB (из них два v2.0, остальные v3.1), имеется 4 коннектора под дополнительные USB разъемы.

Данная материнская плата является отличным выбором для сборки игрового компьютера, правда за такие деньги (около 10000 рублей) можно приобрести материнку ничуть не хуже форм-фактора АТХ.

Лучшая из лучших, без компромиссов

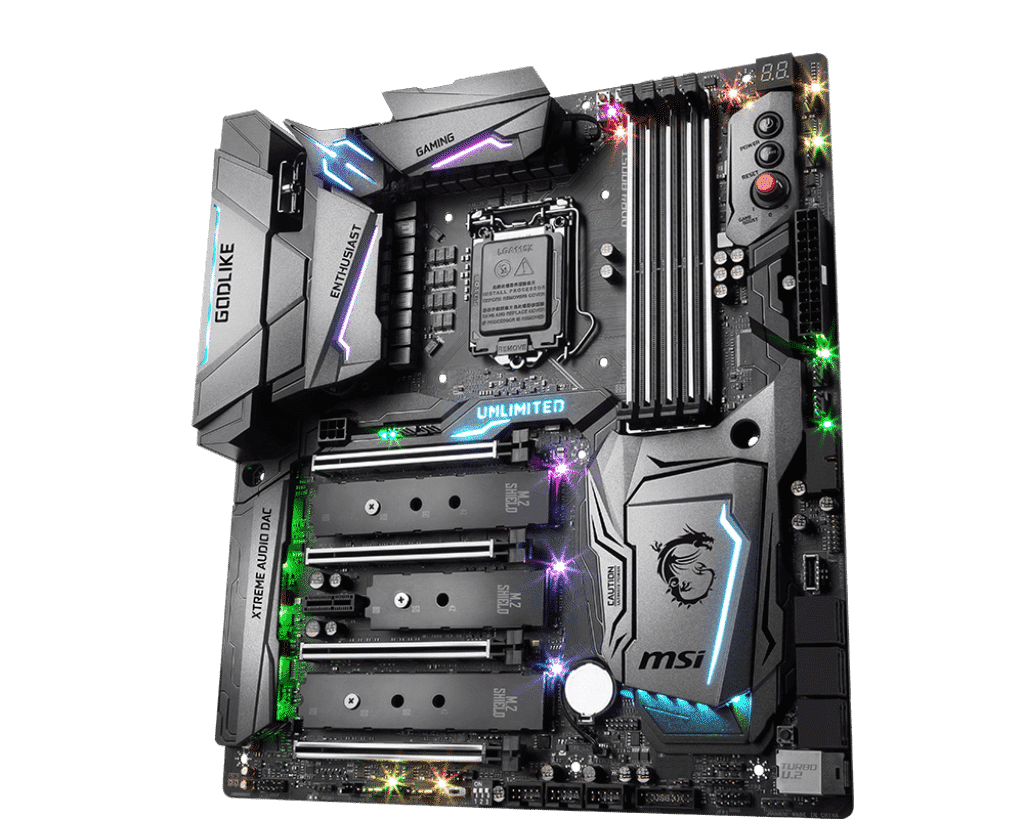

MSI Z370 Godlike Gaming

Цена: $ 890
WoWMooN Metascore: 93
Обзоры пользователей: 7,6

Претенденты:

  • MSI Z370 Godlike ($ 500) — наш лучший выбор
  • Asus Maximus X Formula ($ 450) — занявший второе место

Asus предлагает несколько высококлассных плат, таких как ROG Maximus X Apex, за 350 долларов. Отличным её плюсом является разгон, и это связано с рядом компромиссов. Тогда есть Asus Maximus X Formula, которую Asus засунул в пластиковую броню, но я нахожу ее невероятно хлипкой, как материнскую плату стоимостью 450 долларов.

MSI Z370 Godlike стоимостью $ 500, является довольно удивительной платой. Silent MSI имеет радиаторы VRM для обдува, у них есть RGB, так что это стоит того.

Несмотря на пластиковые кожухи, температура VRM при полной нагрузке остается на удивление низкой. Мы говорим о 70 градусах, что является самым впечатляющим результатом. Итак, заслуженная победа MSI.

MSI Z490 Gaming Edge WiFi

  • Форм-фактор: ATX
  • Тип разъёма: Socket 1200
  • Чипсет: Intel Z490
  • Поддержка процессоров:  Intel Core 10-го поколения
  • Оперативная память4 x DDR4 4800 МГц, до 128 ГБ
  • Поддержка видеокарт: NVIDIA SLI, AMD CrossFire

Сейчас MSI можно отнести к топовому производителю материнских платах. MSI MPG Z490 Gaming Edge WIFI находится ниже Z490 Gaming Carbon WIFI, предоставляя меньше функций. В настройках фирменного БИОСа Вы можете разгонять свой компьютер в одно нажатие.

Имеет множество возможностей для геймеров, в которые можно и нужно погрузиться. Приложение Dragon Center позволяет настроить компьютер до мельчайших деталей. А в программе MSI LAN Manager осуществляется тонкий контроль использования Вашей сети.

Включает два слота PCIe 3.0 x4 и шесть портов SATA, с беспроводным интерфейсом Intel Wi-Fi 6 и один порт Realtek 2,5 Гб/с. Доступно четыре слота памяти с поддержкой частоты до 4800 МГц с ёмкостью до 128 ГБ. В разгоне температуры на фазах питания могут быть слегка высокими.

ATX

Материнские платы данного форм-фактора отлично подойдут для сборок геймерских конфигураций с несколькими видеокартами, так и для обычных игровых компьютеров (если дополнительные несколько сантиметров корпуса вам не критичны).

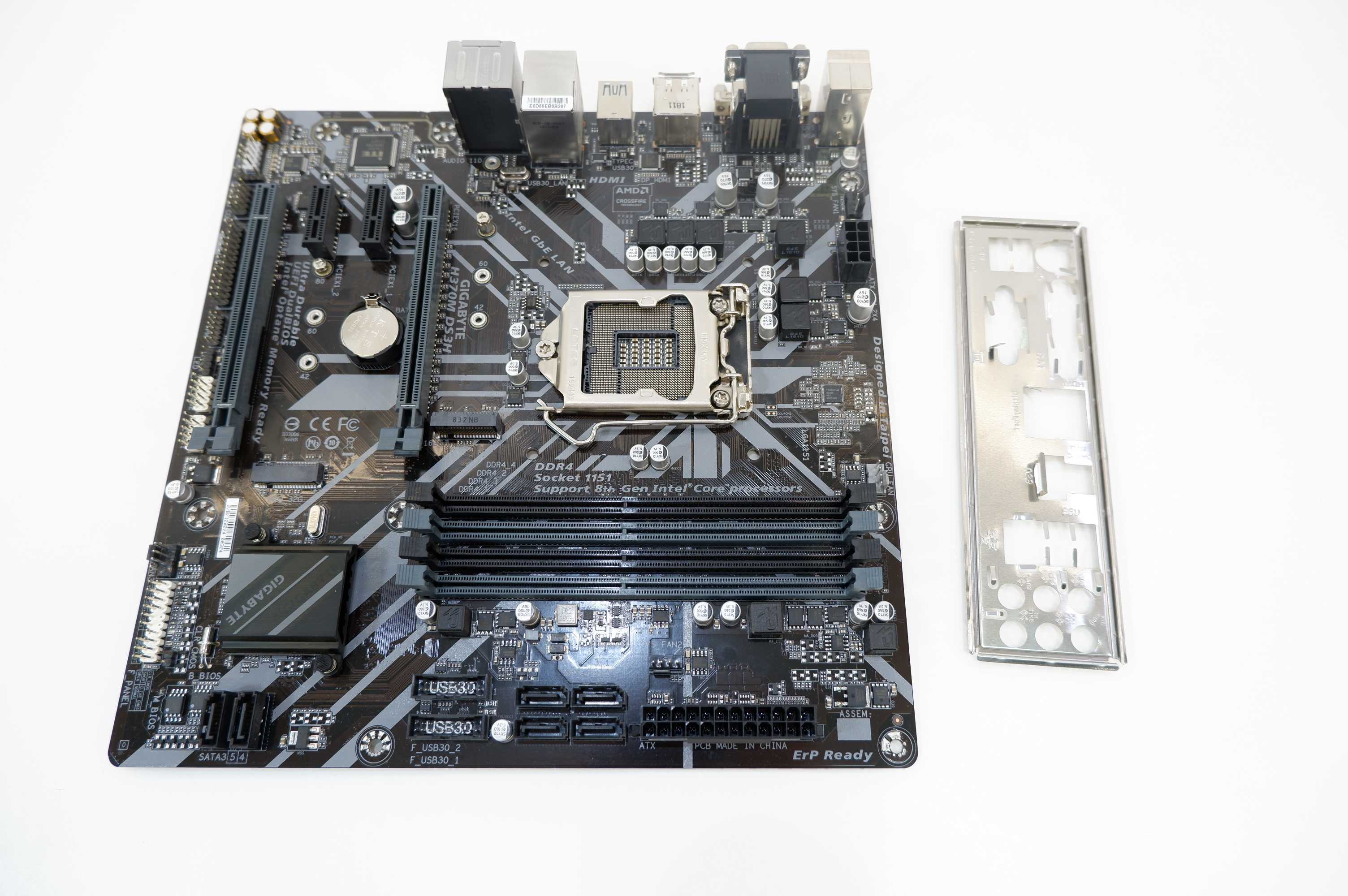

3. Gigabyte Z370P D3

Приличная материнка которая подойдет для игрового компьютера среднего уровня, ее стартовая стоимость составляет всего 6700 рублей — для чипсета Intell Z370 вы навряд ли найдете что-то дешевле. Данная материнская плата имеет четыре распаянные слота под DDR4 оперативку с рабочей тактовой частой вплоть до 4000 МГц при максимально возможном объеме в 64 Гб, также имеются уже вшитые профили XMP. Средствами самой материнской платы можно выводить видео только через HDMI что немного ограничивает ее применение без видеокарты (если это для вас критично, то доплатив дополнительно рублей 400 вы можете взять материнку — там будет и VGA, и DVI + HDMI да и несколько других приятных плюшек).

Для подключения внешних накопителей на материнской плате предусмотрен один слот М.2 и шесть коннекторов SATA 3 c поддержкой RAID. Восьмиканальный звук (7.1) формируется при помощи аудиочипа Realtek ALC887, также на материнке имеется Гбит-ный LAN, два USB 2.0 и четыре USB 3.0, плюс три коннектора под внешние разъемы USB.

Для подключения видеокарт предусмотрены три слота PCI-Express v3 с поддержкой конфигурации с несколькими видеокартами от AMD — CrossFireX.

Хоть я и поставил на третье место плату Gigabyte Z370P D3, но все же она имеет несколько урезанные характеристики для форм-фактора АТХ (например, видеовыходы, к-во слотов М.2), поэтому также хочу обратить ваше внимание на материнскую плату ASRock Z370 Pro4 — она имеет полноценный набор видеовыходов + 3 слота М.2 (один под Wi-Fi), остальные различия не критичны

2.MSI Z370 GAMING PLUS

На втором месте расположилась отличная overclocking материнская плата со стартовой стоимостью от 8300 рублей. Под оперативку все довольно стандартно — четыре слота DDR4 с тактовой до 4000 МГц в каждый из которых можно установить планку до 16 Гб включительно (всего 64 Гб). Накопители могут быть установлены в слот М.2 с ключом М типа, а также подключены посредством шести интерфейсов SATA3 с поддержкой RAID.

Для вывода видео предусмотрена довольно необычная конфигурация — по одному порту D-Sub (VGA), DVI-D и Display Port, при этом отсутствует HDMI. Дополнительно распаяно три слота PCI-Express v3 для установки видеокарт, имеется поддержка нескольких графических карт по технологии AMD CrossFire. На задней панели также расположился набор USB разъемов — два версии 2.0 и четыре v3.1, также внутри имеется четыре коннектора для подключения дополнительных USB.

Материнская плата MSI Z370 GAMING PLUS является прекрасным выбором для любой геймерской конфигурации, единственный недостаток — нет поддержки nVidia SLI. При этом ценник стартует от 8400 рублей.

1. Asus TUF Z370-PRO GAMING


На первом месте расположилась материнская плата от горячо любимой мной компании ASUS которая славится своим качеством (соревнуется в этом с MSI). Основное отличие от предыдуще рассмотренного варианта является в поддержке нескольких видеокарт с технологиями NVIDIA 2-Way SLI и AMD 2-Way CrossFireX (всего распаяно три слота PCI-Express x16 v3). Для вывода видео непосредственно из материнки имеется два порта DVI-D и HDMI.

Для установки накопителей материнка наделена двумя слотами М.2 с ключом М — один слот поддерживает интерфейсы SATA & PCIE x4, а второй только PCI-Express x4. Также плата обладает шестью слотами SATA 3, четырьмя слотами под DDR4 оперативную память с максимально возможным объемом в 64 Гб и тактовой до 4000 МГц.

На задней панели этой материнки выведен порт LAN с Гбитной пропускной способностью, два порта USB 2.0 и шесть штук USB 3.1, также предусмотрено четыре коннектора для установки дополнительных портов USB. Звук формируется при помощи контролера Realtek ALC887, при этом возможен вывод как по оптике S/P-DIF, так и через стандартные разъемы (звук 7.1).

Выводы

ASRock Z390 Taichi отлично подойдёт для создания мощной игровой системы с процессором с индексом K (без ограничений по потреблению, так как используется качественная система питания) и несколькими видеокартами. При этом пользователь получает огромное (многим – даже избыточное) количество SATA портов, M.2 интерфейсов и USB портов версии 3.1 первого и второго поколений. Хотя, как показывает практика, USB портов много не бывает.

Также пользователь получает встроенный двухдиапазонный Wi-Fi модуль (тут уже – заслуга чипсета Z390) и качественный аудио-кодек.

Лутовинов Максим (aka. Kok)

           03/12.2018

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.
